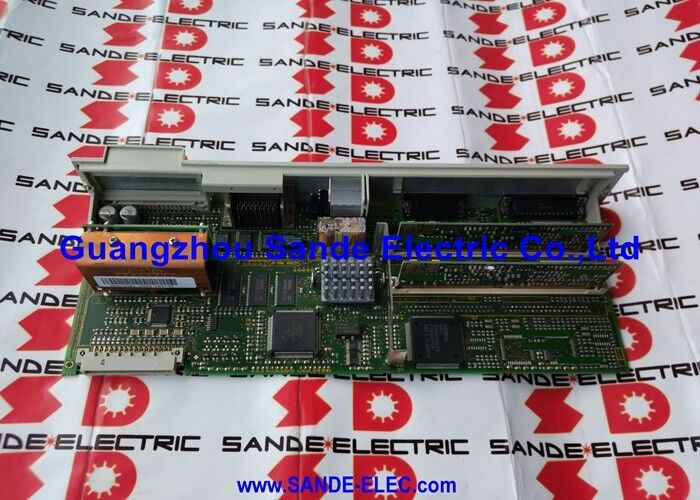

Siemens Simodrive 611 Hệ thống MEAS trực tiếp hiệu suất cao kỹ thuật số 6SN1118-0DK23-0AA0

6SN1118-0DK23-0AA0 | Mô-đun hiệu suất kỹ thuật số SIMODRIVE 611-D của Siemens — Hệ thống đo vòng kín / trực tiếp / Bộ điều khiển hiệu suất CNC

6SN1118 — Dòng thiết bị kiểm soát hiệu suất SIMODRIVE 611-D

6SN1118-0DK23-0AA0 thuộc họ bộ điều khiển hiệu suất 6SN1118 — các mô-đun plug-in cung cấp lớp thông minh trong các mô-đun ổ đĩa SIMODRIVE 611-D. Trong phân họ 6SN1118-0Dxx23:

Ký hiệu DK23 trong 6SN1118 xác định sự kết hợp cụ thể giữa cấu hình trục và loại hệ thống đo lường - được phân biệt với DG21 (1 trục, được mô tả ở trên) bằng chữ cái cấu hình "K" và mã biến thể "23".

Thông số kỹ thuật chính

Ứng dụng — Trường hợp đo lường trực tiếp quan trọng

Trung tâm gia công có độ chính xác cao:Gia công năm trục của các bộ phận hàng không vũ trụ, gia công khuôn và khuôn cũng như doa đồ gá chính xác — trong đó các lỗi định vị trục do lỗi bước vít me hoặc độ lệch nhiệt sẽ truyền trực tiếp đến các lỗi kích thước trên phôi.

Máy mài:Mài chính xác đòi hỏi phải duy trì độ chính xác về vị trí ở mức micron trong suốt chu kỳ mài dài bất chấp sự giãn nở nhiệt. Đo trực tiếp thông qua bộ mã hóa tuyến tính sẽ điều chỉnh việc mở rộng này theo thời gian thực.

Trục CMM (Máy đo tọa độ):Trục máy đo phải có độ chính xác về vị trí đã được xác minh không phụ thuộc vào mài mòn cơ học - bộ mã hóa trực tiếp cung cấp điều này một cách độc lập với tình trạng của vít bi hoặc giá đỡ.

Kịch bản ứng dụng

Lỗi trục đo trực tiếp SIMODRIVE 611-D:Máy công cụ CNC có trục đo trực tiếp phát sinh lỗi điều khiển vị trí trên một trục - mô-đun hiệu suất vòng kín có khả năng đo trực tiếp được xác định là lỗi. 6SN1118-0DK23-0AA0 được lắp để thay thế. Kiểm soát vị trí chính xác cao được khôi phục.

Vận hành ổ đĩa trung tâm gia công có độ chính xác cao:Một trung tâm gia công chính xác với bộ mã hóa tuyến tính trên tất cả các trục đang được đưa vào vận hành với bộ truyền động SIMODRIVE 611-D. 6SN1118-0DK23-0AA0 được cài đặt trong mỗi mô-đun truyền động kết nối với trục đo trực tiếp.

Câu hỏi thường gặp

Câu hỏi 1: Sự cải thiện độ chính xác thực tế từ việc đo trực tiếp qua phản hồi chỉ có động cơ là gì?

Độ chính xác định vị chỉ từ bộ mã hóa động cơ bị giới hạn bởi lỗi bước vít me, độ giãn nở nhiệt của vít me và phản ứng ngược. Các hệ thống vít me điển hình đạt được độ chính xác định vị từ ±5–15 micron. Với phép đo bộ mã hóa tuyến tính trực tiếp thông qua mô-đun như 6SN1118-0DK23-0AA0, vòng lặp vị trí sẽ đóng ở vị trí trục thực tế — loại bỏ lỗi bước và độ lệch nhiệt khỏi phạm vi lỗi, đạt được ±1–3 micron tùy thuộc vào độ phân giải của bộ mã hóa.

Câu hỏi 2: 6SN1118-0DK23-0AA0 hỗ trợ loại bộ mã hóa nào cho kênh đo trực tiếp?

Các mô-đun hiệu suất đo trực tiếp SIMODRIVE 611-D chấp nhận bộ mã hóa tuyến tính hoặc quay có độ phân giải cao cho kênh đo trực tiếp - điển hình là Heidenhain hoặc thang đo tuyến tính tương đương với giao diện sin/cos 1Vpp hoặc kỹ thuật số. Loại bộ mã hóa cụ thể và độ phân giải được hỗ trợ bởi 6SN1118-0DK23-0AA0 được xác nhận từ các mô tả chức năng và tài liệu phần cứng SIMODRIVE 611-D hiện hành của Siemens.

Câu hỏi 3: Có thể sử dụng 6SN1118-0DK23-0AA0 mà không cần bộ mã hóa đo trực tiếp — chỉ sử dụng bộ mã hóa động cơ không?

Mô-đun hiệu suất đo trực tiếp thường có thể hoạt động ở chế độ chỉ dành cho bộ mã hóa động cơ khi đầu vào bộ mã hóa trực tiếp không được kết nối - nhưng điều này phủ nhận mục đích của mô-đun có thông số kỹ thuật cao hơn. Việc sử dụng 6SN1118-0DK23-0AA0 mà không có bộ mã hóa trực tiếp sẽ thay thế mô-đun hiệu suất tiêu chuẩn và không tận dụng được khả năng đo trực tiếp. Xác nhận từ tài liệu SIMODRIVE 611-D xem hoạt động chỉ dành cho bộ mã hóa động cơ có được hỗ trợ cho biến thể cụ thể này hay không.

Q4: Việc thay thế 6SN1118-0DK23-0AA0 có yêu cầu sao lưu và khôi phục tham số không?

Có - Bộ điều khiển hiệu suất SIMODRIVE 611-D lưu trữ các tham số truyền động theo trục cụ thể. Khi thay thế 6SN1118-0DK23-0AA0, các thông số ổ đĩa (bao gồm cả dữ liệu cấu hình bộ mã hóa động cơ và bộ mã hóa trực tiếp) phải được sao lưu trước khi tháo và khôi phục về bộ phận thay thế thông qua chức năng quản lý dữ liệu ổ đĩa của SINUMERIK CNC. Cần đặc biệt chú ý đến các tham số chia tỷ lệ của bộ mã hóa trực tiếp — những thông số này phải được đặt chính xác cho tỷ lệ tuyến tính cụ thể được cài đặt trên trục máy.
