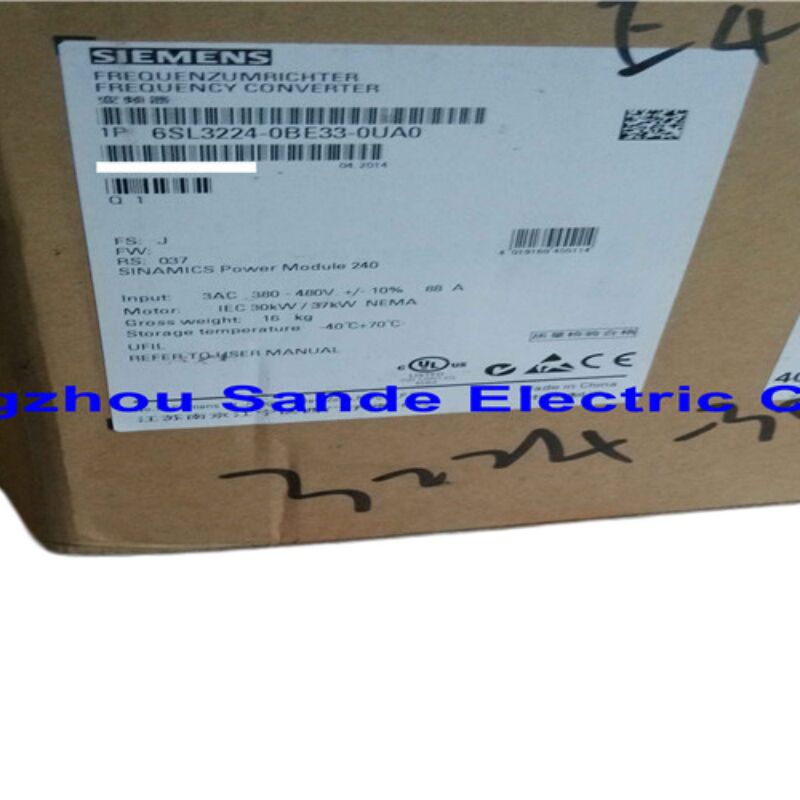

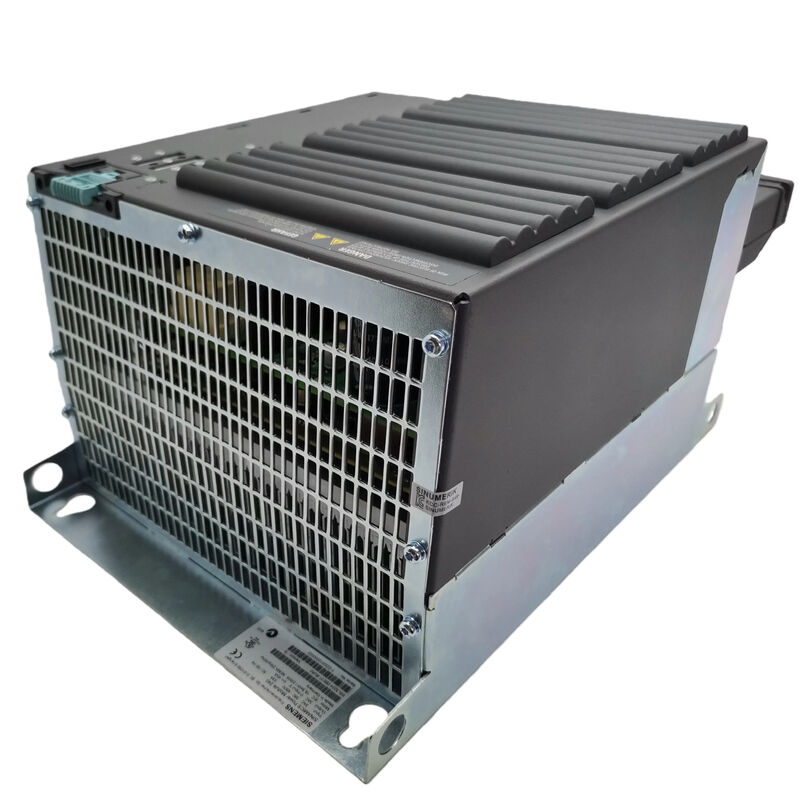

Siemens 6SL3224-0BE33-0UA0 — Mô-đun Nguồn SINAMICS G120 PM240, 30 kW / 480V, Không Lọc với Bộ Chuyển Đổi Phanh

Tổng quan

Mô-đun nguồn 6SL3224-0BE33-0UA0 là một mô-đun nguồn 30 kW từ dòng ổ đĩa SINAMICS G120 của Siemens — một trong những nền tảng ổ đĩa tần số biến đổi (VFD) được triển khai rộng rãi nhất trong tự động hóa công nghiệp. Cụ thể, đây là phiên bản PM240: không lọc, có bộ chuyển đổi phanh tích hợp, được thiết kế cho các ứng dụng AC ba pha trong dải điện áp 380–480 V.

Cốt lõi, PM240 là bộ phận mạnh mẽ của hệ thống G120. Nó xử lý tất cả công việc chuyển đổi năng lượng — chỉnh lưu nguồn AC đầu vào, quản lý điện áp bus DC và tạo ra đầu ra tần số biến đổi để điều khiển tốc độ và mô-men xoắn của động cơ. Trí tuệ điều khiển nằm trong một Bộ Điều Khiển (CU230/CU240 series) riêng biệt, được gắn trực tiếp vào PM240 thông qua một giao diện tiêu chuẩn. Cách tiếp cận theo mô-đun này là một trong những điểm mạnh đặc trưng của G120: bạn có thể thay thế, nâng cấp hoặc cấu hình lại ổ đĩa mà không cần chạm vào tầng công suất hoặc đấu dây lại bảng điều khiển.

Thông số kỹ thuật chính

Quá tải cao so với Quá tải thấp — Chế độ nào áp dụng cho bạn?

Đây là một chi tiết có thể làm người dùng G120 lần đầu bối rối, vì vậy đáng để giải thích rõ ràng.

Chế độ Quá tải cao (HO) định mức mô-đun là 30 kW. Đây là lựa chọn phù hợp cho các tải yêu cầu đỉnh mô-men xoắn ngắn, đột ngột — hệ thống băng tải phải khởi động dưới tải đầy, tời nâng, máy đùn, hoặc bất kỳ ứng dụng nào mà động cơ có thể cần đẩy vượt xa định mức trạng thái ổn định của nó trong vài giây. Ổ đĩa sẽ duy trì dòng điện 200% trong tối đa 3 giây và 150% trong tối đa 57 giây, trước khi giới hạn nhiệt hoạt động.

Chế độ Quá tải thấp (LO) định mức cùng phần cứng là 37 kW. Ở đây, yêu cầu quá tải nhẹ nhàng hơn — máy bơm ly tâm, quạt và máy nén hiếm khi gặp đỉnh mô-men xoắn đột ngột. Bằng cách thiết kế cho hồ sơ quá tải mềm hơn, Siemens cho phép cùng một PM240 phục vụ động cơ lớn hơn về mặt vật lý trong các ứng dụng này, tận dụng tốt hơn phần cứng bạn đã có.

Sự khác biệt này quan trọng tại thời điểm lựa chọn động cơ, không phải trong quá trình lắp đặt. Cả hai chế độ đều chạy trên phần cứng giống hệt nhau.

Bộ Chuyển Đổi Phanh Tích Hợp — Tại sao nó ở đó

Các ổ đĩa tần số biến đổi tiêu chuẩn đẩy năng lượng tái sinh (từ tải giảm tốc) trở lại bus DC. Nếu không có nơi nào để năng lượng đó đi, điện áp bus DC sẽ tăng lên cho đến khi ổ đĩa bị lỗi. PM240 giải quyết vấn đề này bằng một mạch bộ chuyển đổi phanh trên bo mạch, mạch này chuyển hướng năng lượng dư thừa vào một điện trở phanh bên ngoài (bán riêng, được định cỡ theo ứng dụng).

Điều này làm cho PM240 phù hợp với các ứng dụng có:

• Chu kỳ giảm tốc thường xuyên hoặc nhanh chóng
• Tải quán tính cao (bánh đà lớn, máy ly tâm, hệ thống quấn/mở)
• Tải thẳng đứng hoặc hệ thống nâng hạ nơi tải có thể điều khiển động cơ như một máy phát điện

Nếu ứng dụng của bạn chạy theo hướng trạng thái ổn định mà không có yêu cầu phanh tái sinh đáng kể, bộ chuyển đổi đơn giản sẽ không hoạt động — nó không gây bất lợi khi lắp đặt.

PM240 Không Bao Gồm Những Gì

Trước khi đặt hàng, hãy lưu ý những gì được giao kèm theo 6SL3224-0BE33-0UA0:

• Không có Bộ Điều Khiển. PM240 yêu cầu một CU tương thích (như CU240E-2, CU230P-2, hoặc các loại khác trong dòng G120) để hoạt động. CU phù hợp phụ thuộc vào giao thức fieldbus, yêu cầu an toàn và nhu cầu I/O của bạn.
• Không có BOP (Bảng Điều Khiển Cơ Bản). Điều chỉnh tham số cục bộ yêu cầu BOP-2 tùy chọn hoặc kết nối với công cụ cấu hình như STARTER hoặc Startdrive.
• Không có bộ lọc đường dây EMC. Hậu tố "0UA0" trong mã sản phẩm cho biết đơn vị không lọc. Nếu cài đặt của bạn yêu cầu tuân thủ giới hạn Loại C2 hoặc C3 của EMC, bạn phải thêm bộ lọc đường dây bên ngoài hoặc chỉ định biến thể có lọc (hậu tố "0AA0") thay thế.

Ứng dụng điển hình

6SL3224-0BE33-0UA0 được tìm thấy trong nhiều môi trường tự động hóa quy trình và nhà máy:

• Hệ thống bơm và quạt (hoạt động ở chế độ LO để đạt công suất động cơ tối đa)
• Dây chuyền băng tải và xử lý vật liệu (tận dụng chế độ HO cho khởi động phụ thuộc tải)
• Máy nén và máy trộn
• Trục phụ máy công cụ
• Máy đóng gói
• Bộ xử lý không khí HVAC trong các tòa nhà thương mại hoặc công nghiệp lớn hơn

Phạm vi công suất 30/37 kW của nó bao phủ các kích thước động cơ nằm ở ranh giới giữa các ổ đĩa tốc độ biến đổi nhỏ hơn và các hệ thống ổ đĩa lớn hơn, gắn trong tủ — làm cho G120 trở thành một lựa chọn thực tế khi không gian bảng điều khiển và tính linh hoạt lắp đặt quan trọng.

Câu hỏi thường gặp

Q1: Mô-đun nguồn này có hoạt động với tất cả các Bộ Điều Khiển SINAMICS G120 không?

Hầu hết các Bộ Điều Khiển G120 từ các dòng CU230P-2 và CU240E-2 đều gắn trực tiếp vào PM240. Tuy nhiên, không phải mọi sự kết hợp CU-PM đều hợp lệ — Siemens xuất bản ma trận tương thích trong hướng dẫn sử dụng hệ thống G120 (có sẵn trên cổng Hỗ trợ Trực tuyến Công nghiệp của Siemens) xác nhận những kết hợp nào được phê duyệt. Nếu bạn đang thay thế một ổ đĩa đã hoạt động trước đó, hãy khớp mã sản phẩm CU từ cài đặt hiện có thay vì giả định bất kỳ CU nào cũng hoạt động với PM240 này.

Q2: Sự khác biệt giữa 6SL3224-0BE33-0UA0 (không lọc) và 6SL3224-0BE33-0AA0 (có lọc) là gì?

Phần cứng bên trong cả hai đơn vị về cơ bản là giống nhau — cùng kích thước khung, cùng công suất định mức, cùng bộ chuyển đổi phanh. Biến thể có lọc (0AA0) bổ sung một bộ lọc đường dây EMC Loại A tích hợp, làm cho nó cao hơn về mặt vật lý (635 mm so với 497 mm) và phù hợp hơn cho các cài đặt nơi phát xạ điện từ dẫn phải đáp ứng các yêu cầu Loại C2 của EN 61800-3. Đơn vị 0UA0 không lọc được chỉ định khi bộ lọc bên ngoài đã có sẵn trong bảng điều khiển, khi ổ đĩa được kết nối với nguồn cung cấp công nghiệp được miễn trừ các yêu cầu EMC nghiêm ngặt, hoặc khi ưu tiên không gian nhỏ hơn.

Q3: Ổ đĩa này có thể được sử dụng trên nguồn cấp 480 V, như được chỉ định trong tiêu đề sản phẩm không?

Có. Dải đầu vào định mức 380–480 V 3AC (±10%) có nghĩa là ổ đĩa được thiết kế để hoạt động chính xác ở bất kỳ điện áp nguồn danh định nào từ 380 V đến 480 V. Nguồn cấp 480 V nằm trong phạm vi này. Dung sai ±10% có nghĩa là ổ đĩa sẽ xử lý điện áp tạm thời lên tới khoảng 528 V mà không bị lỗi — hữu ích trong các hệ thống nguồn có quy định điện áp không hoàn hảo.

Q4: 6SL3224-0BE33-0UA0 có còn được sản xuất không?

Mã sản phẩm cụ thể này đã được một số nhà phân phối liệt kê là ngừng sản xuất hoặc chuyển tiếp. Siemens tích cực phát triển nền tảng G120 và các cấu hình kế nhiệm có thể mang mã sản phẩm cập nhật phản ánh các bản sửa đổi phần cứng đã được điều chỉnh. Đối với các dự án đang tiến hành, nên xác nhận tính sẵn có hiện tại và kiểm tra xem mã sản phẩm thay thế trực tiếp có áp dụng không. Các đơn vị đã tân trang và trao đổi từ các nhà cung cấp tự động hóa công nghiệp uy tín vẫn là một lựa chọn thực tế cho các ứng dụng bảo trì.

Q5: Nên ghép nối điện trở phanh nào với mô-đun này?

Điện trở phanh phù hợp phụ thuộc vào công suất phanh mà ứng dụng của bạn yêu cầu — đặc biệt là công suất phanh đỉnh, chu kỳ hoạt động của các sự kiện phanh và tổng năng lượng cần tiêu tán mỗi chu kỳ. Siemens xuất bản hướng dẫn định cỡ điện trở trong hướng dẫn lắp đặt phần cứng SINAMICS G120 (số tài liệu 6SL3097-4AL00-0BP3 hoặc tương đương cho phiên bản firmware của bạn). Để bắt đầu, điện trở phải được định mức cho công suất bộ chuyển đổi đỉnh của PM240 và được định cỡ nhiệt cho tốc độ lặp lại của chu kỳ giảm tốc của bạn. Định cỡ điện trở quá nhỏ là một lỗi cấu hình phổ biến dẫn đến tắt nhiệt sớm.

Lưu ý: Mô-đun nguồn 6SL3224-0BE33-0UA0 được cung cấp mà không có Bộ Điều Khiển hoặc bảng điều khiển. Chức năng hệ thống đầy đủ yêu cầu một Bộ Điều Khiển SINAMICS G120 tương thích, đặt hàng riêng. Luôn xác minh thông số kỹ thuật với bảng dữ liệu sản phẩm của Siemens trước khi lắp đặt.
