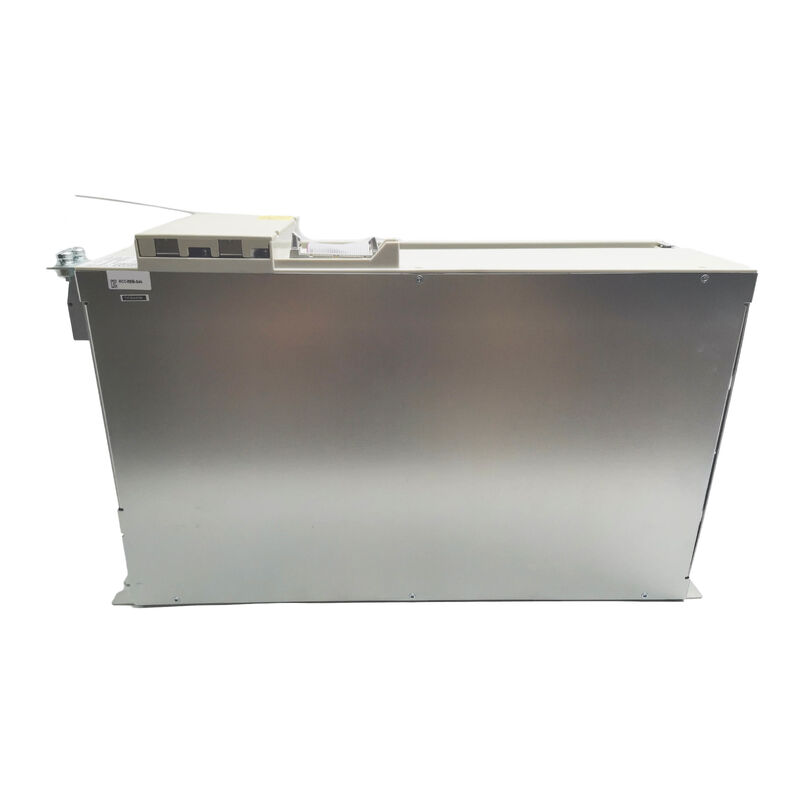

Mô-đun năng lượng Simodrive Sinamics làm mát bên trong 6SN1123-1AAOO-0BA2 6SN1123-1AA00-0BA2

Siemens 6SN1123-1AA00-0BA2

Power Module trong SIMODRIVE 611 Architecture

6SN1123-1AA00-0BA2 là một mô-đun năng lượng từ loạt SIMODRIVE 611 nền tảng truyền động đã trở thành hệ thống truyền động trục tiêu chuẩn cho máy công cụ được điều khiển bởi SINUMERIK trên toàn ngành ô tô,hàng không vũ trụ, gia công chính xác, và các cơ sở sản xuất chung.Bảng điều khiển ổ một thành phần riêng biệt được gắn trên mô-đun điện mang các tham số trục và xử lý giao tiếp với bộ điều khiển SINUMERIK.

Cả hai phải có mặt và hoạt động để trục hoạt động.bảng điều khiển được chuyển sang mô-đun năng lượng thay thế, các tham số ổ đĩa được lưu trữ trong bộ điều khiển hoặc bảng điều khiểnMột tải xuống tham số từ NCU hoặc công cụ cấu hình ổ đĩa sau khi cài đặt khôi phục cài đặt trục.

Các thông số kỹ thuật chính

Tăng nhiệt độ trong nhà

Phương chốt 0BA2 xác định biến thể làm mát nội bộ. Mô-đun này quản lý tiêu hao nhiệt bằng cách sử dụng dòng không khí xung quanh của tủ, không có bộ lọc nhiệt phía sau, không có mạch làm mát chất lỏng,Không cần cơ sở hạ tầng làm mát bổ sung ngoài thông gió phòng trọ đầy đủPhiên bản làm mát nội bộ là chính xác cho:

• Tủ kín tiêu chuẩn với thông gió bình thường mà không có hệ thống làm mát bằng chất lỏng
• Thay thế mô-đun SIMODRIVE 611 làm mát nội bộ hiện có
• Định dạng không gian hạn chế nơi thêm phần cứng làm mát bên ngoài sẽ yêu cầu làm lại tủ

Các biến thể làm mát bên ngoài thông qua một thùng thu nhiệt qua bảng điều khiển phía sau của tủ để giữ nhiệt bên ngoài thùng.Thay thế một mô-đun làm mát bên trong bằng một biến thể làm mát bên ngoài (hoặc ngược lại) thay đổi các yêu cầu lắp đặt tủ. Khớp với hậu tố làm mát với cài đặt ban đầu.

Kiến trúc xe buýt DC ¢ Thay thế mô-đun đơn

Các mô-đun SIMODRIVE 611 chia sẻ một bus DC chung trong một nhóm ổ đĩa. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.

Trước bất kỳ công việc nào:Chứng minh bus DC được xả đầy đủ. SIMODRIVE 611 DC bus condensators giữ điện áp nguy hiểm trong vài phút sau khi nguồn điện được loại bỏ.Đèn chỉ số sạc trên mô-đun phải được tắt hoàn toàn trước khi xử lý kết nối.

Câu hỏi thường gặp

Q1: Có phải 6SN1123-1AA00-0BA2 tương thích với SINUMERIK 840D và 810D?

SIMODRIVE 611 được thiết kế như là hệ điều khiển cho SINUMERIK 840D sl, 840D, và 810D.Kiểm tra các tham số phân bổ trục và cấu hình ổ trong NCU trước khi đưa mô-đun thay thế vào hoạt động.

Q2: Sự khác biệt giữa các phiên bản làm mát bên trong và bên ngoài là gì?

Làm mát bên trong sử dụng luồng không khí xung quanh tủ không cần thùng tản nhiệt bên ngoài hoặc mạch làm mát chuyên dụng.giữ nhiệt bên ngoài khoangLuôn sử dụng biến thể phù hợp với cấu hình làm mát của thiết bị hiện có.

Q3: Mô-đun này có thể thay thế một đơn vị bị hỏng mà không cấu hình lại hệ thống truyền động?

Trong hầu hết các trường hợp, có, miễn là sản phẩm thay thế có cùng số thứ tự như bản gốc.Sau khi lắp đặt vật lý, tải xuống các thông số trục từ NCU hoặc công cụ ổ để khôi phục cài đặt.Luôn luôn kiểm tra tính tương thích firmware giữa bảng điều khiển ổ đĩa và phiên bản bộ điều khiển SINUMERIK trước khi đưa vào sử dụng.

Q4: Có phải 6SN1123-1AA00-0BA2 bao gồm bảng điều khiển ổ đĩa?

Không. 6SN1123 chỉ là mô-đun năng lượng. Bảng điều khiển ổ mang các tham số trục và truyền thông SINUMERIK là một thành phần riêng biệt được gắn trên mô-đun năng lượng.Cả hai phải có mặt để trục hoạt động. Khi thay thế một mô-đun năng lượng bị hỏng, chuyển bảng điều khiển ổ đĩa ban đầu sang thay thế nếu nó không bị hỏng.

Q5: Điều gì nên được kiểm tra trước khi lắp đặt mô-đun thay thế này?

Xác minh bus DC được xả hoàn toàn (đèn chỉ số sạc LED tắt). Xác minh số đơn đặt hàng thay thế phù hợp với bản gốc chính xác, bao gồm hậu tố làm mát (0BA2 = nội bộ).Xác nhận bảng điều khiển ổ đĩa đang ngồi trên mô-đun mới được cấu hình chính xác hoặc là bản gốc được chuyển từ đơn vị thất bạiSau khi lắp đặt, chạy một thử nghiệm được kiểm soát với tải trọng giảm trước khi quay lại trục sản xuất đầy đủ.
