Mô-đun Nguồn Bộ Điều Khiển Động Cơ Servo Simodrive 25A 6SN1123-1AB00-0BA1

Siemens 6SN1123-1AB00-0BA1 — Mô-đun Nguồn SIMODRIVE 611, 2 Trục, 25A, Làm Mát Bên Trong

Tổng Quan Sản Phẩm

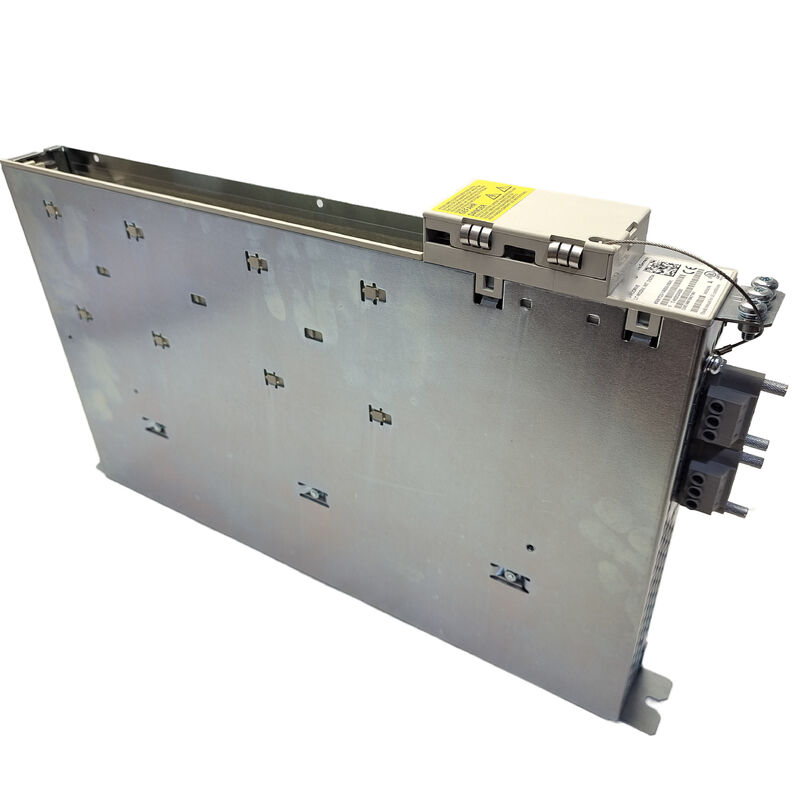

Mô-đun 6SN1123-1AB00-0BA1 là một mô-đun nguồn hai trục từ nền tảng ổ đĩa servo SIMODRIVE 611 lâu đời của Siemens — một hệ thống đã cung cấp năng lượng cho các máy công cụ CNC trên toàn cầu trong nhiều thập kỷ. Với định mức đầu ra kết hợp là 25 A và khả năng điều khiển đồng thời hai trục động cơ từ một mô-đun duy nhất, thiết bị này đại diện cho loại thực tế kỹ thuật đã làm cho dòng SIMODRIVE 611 trở thành một bộ phận tiêu chuẩn trong các trung tâm gia công, dây chuyền tiện và máy mài chạy điều khiển SINUMERIK.

Mô-đun xử lý công việc chuyển đổi công suất cao: nó lấy năng lượng bus DC được cung cấp bởi mô-đun nạp SIMODRIVE 611, biến đổi nó thành đầu ra AC ba pha được điều khiển chính xác và cung cấp đầu ra đó cho các động cơ servo hoặc trục chính được kết nối. Phần thông minh — điều khiển vòng dòng điện, điều chỉnh tốc độ, định vị — nằm trong mô-đun điều khiển được gắn bên cạnh nó trên thanh ray ổ đĩa. Cùng nhau, chúng tạo thành một trục ổ đĩa hoàn chỉnh.

Thông Số Kỹ Thuật

Cấu Trúc Hệ Thống SIMODRIVE 611 — và Vị Trí Của Mô-đun Này

Để hiểu chức năng của mô-đun này, cần xem xét ngắn gọn cách bố trí tủ điều khiển SIMODRIVE 611.

Một nhóm ổ đĩa SIMODRIVE 611 hoàn chỉnh bắt đầu bằng một mô-đun nạp/tái tạo năng lượng, mô-đun này chỉnh lưu nguồn điện lưới ba pha đầu vào và duy trì bus DC chung. Mọi mô-đun nguồn trong tủ đều lấy năng lượng từ bus đó. Mô-đun 6SN1123-1AB00-0BA1 được lắp vào nhóm này, đặt trên thanh ray ổ đĩa và kết nối với bus DC thông qua hệ thống kết nối mô-đun — không cần dây nguồn riêng giữa các mô-đun.

Được gắn trực tiếp lên mô-đun nguồn này là một mô-đun điều khiển (đặt hàng riêng), mô-đun này xử lý phản hồi bộ mã hóa và đóng vòng tốc độ và dòng điện. Sự kết hợp giữa mô-đun nguồn và mô-đun điều khiển tạo thành một trục ổ đĩa hoàn chỉnh — hoặc trong trường hợp này, hai trục hoàn chỉnh trong một chiều rộng mô-đun duy nhất. Thiết kế hai trục này không phải là sự thỏa hiệp; đó là một tính năng tiết kiệm không gian có chủ đích cho phép hai trục có dòng điện thấp hơn chia sẻ một khe cắm, giữ cho tủ ổ đĩa nhỏ gọn.

Mô-đun cũng giao tiếp với các phần tử bảo vệ và chuyển mạch trong tủ: bộ tiếp xúc đường dây, cuộn cảm chuyển mạch và bộ lọc đường dây. Tất cả những thứ này nằm ở phía trước và là một phần của thiết kế hệ thống SIMODRIVE 611.

Làm Mát Bên Trong — Ý Nghĩa Thực Tế

Ký hiệu "1AB00" trong mã sản phẩm xác định đây là phiên bản tản nhiệt bên trong, trái ngược với các cấu hình tản nhiệt bên ngoài hoặc làm mát bằng chất lỏng có sẵn trong phạm vi SIMODRIVE 611 rộng hơn.

Với làm mát bên trong, nhiệt thải được tản vào bên trong tủ ổ đĩa thay vì qua bộ tản nhiệt phía sau gắn bên ngoài tường bảng điều khiển. Điều này đơn giản hóa việc lắp đặt tủ — không cần cắt lỗ ở bảng điều khiển phía sau — nhưng nó đặt ra yêu cầu cao hơn đối với hệ thống thông gió của tủ. Nguồn điện tạo ra nhiệt như một sản phẩm phụ của hoạt động bình thường, vì vậy cần có quạt hoặc hệ thống làm mát thay thế để giữ cho toàn bộ hệ thống hoạt động trơn tru. Tủ thông gió tốt với làm mát bằng khí cưỡng bức là thực hành tiêu chuẩn. Vận hành mô-đun vượt quá nhiệt độ môi trường xung quanh định mức là 45 °C sẽ kích hoạt bảo vệ nhiệt và cuối cùng gây ra lỗi ổ đĩa.

Động Cơ và Mô-đun Điều Khiển Tương Thích

Mô-đun 6SN1123-1AB00-0BA1 được thiết kế để điều khiển một loạt các loại động cơ servo và trục chính của Siemens, bao gồm:

• Dòng 1FT5 và 1FT6 động cơ servo đồng bộ (ứng dụng feed)
• Dòng 1PH động cơ trục chính không đồng bộ
• Động cơ cảm ứng không đồng bộ tiêu chuẩn (khi biến tần được cấu hình cho tần số chuyển mạch phù hợp — 4 kHz hoặc 8 kHz cho chế độ MA)
• Dòng 1PM động cơ trục chính trục rỗng cho các ứng dụng truyền động trực tiếp
• Động cơ không phải của Siemens, miễn là chúng đáp ứng các yêu cầu về khả năng điều chế hình sin theo tài liệu của nhà sản xuất động cơ

Phạm vi tương thích động cơ này phản ánh việc sử dụng mô-đun trong nhiều cấu hình máy công cụ khác nhau — từ mài chính xác đến tiện nặng — miễn là dòng điện động cơ yêu cầu nằm trong giới hạn 9 A (feed) và 8 A (trục chính) mỗi trục.

Các phiên bản tiền nhiệm và kế nhiệm tương thích bao gồm 6SN1123-1AB00-0BA0 (phiên bản phần cứng trước đó) và 6SN1123-1AB00-0BA2 (phiên bản sau đó), có cùng định mức điện.

Ứng Dụng Máy Móc Điển Hình

Kích thước mô-đun nguồn cụ thể này — hai trục 25 A — là lựa chọn phổ biến cho các trục phụ trợ và thứ cấp nơi dòng điện động cơ ở mức trung bình. Các trường hợp sử dụng điển hình bao gồm:

• Trung tâm gia công CNC: Trục X, Y, Z hoặc trục quay trên cấu hình trục chính nhỏ hơn
• Trung tâm tiện: Trục định vị tháp pháo và trục trục phụ
• Máy mài: Trục đầu bánh xe và trục đầu phôi
• Máy doa và máy cắt bánh răng chạy điều khiển SINUMERIK 840D hoặc 810D

Định dạng hai trục đặc biệt thiết thực khi hai trục chia sẻ nhu cầu dòng điện tương tự — nó giảm một nửa số khe cắm mô-đun cần thiết so với hai đơn vị một trục.

Ghi Chú Mua Hàng — Tình Trạng Ngừng Sản Xuất

Mô-đun 6SN1123-1AB00-0BA1 mang phân loại ngừng sản xuất từ Siemens, có nghĩa là nó không còn được sản xuất tích cực nữa. Điều này được mong đợi đối với nền tảng SIMODRIVE 611, vốn đã được thay thế bằng dòng ổ đĩa SINAMICS S120 cho các máy mới.

Tuy nhiên, đối với các ứng dụng bảo trì, các hệ thống SIMODRIVE 611 vẫn hoạt động trên một lượng lớn máy CNC hiện có — và các mô-đun thay thế có sẵn rộng rãi thông qua các nhà cung cấp phụ tùng tự động hóa công nghiệp chuyên dụng, thường dưới dạng hàng tồn kho mới hoặc các đơn vị đã được tân trang/trao đổi chuyên nghiệp. Khi tìm nguồn cung ứng, hãy tìm các nhà cung cấp thực hiện kiểm tra chức năng trên băng thử động cơ trước khi bán, vì điều này cung cấp sự đảm bảo có ý nghĩa rằng tầng công suất và giao diện điều khiển của mô-đun đang hoạt động chính xác.

Câu Hỏi Thường Gặp

Q1: Những mô-đun điều khiển nào tương thích với 6SN1123-1AB00-0BA1?

Mô-đun nguồn này chấp nhận đầy đủ các mô-đun điều khiển SIMODRIVE 611, bao gồm các bo mạch điều khiển tiêu chuẩn và đa năng dòng 6SN1118 cho cả ứng dụng feed và trục chính. Mô-đun điều khiển phù hợp phụ thuộc vào loại động cơ (đồng bộ hoặc không đồng bộ), hệ thống phản hồi (bộ giải mã, bộ mã hóa hoặc hệ thống đo trực tiếp) và các chức năng điều khiển cần thiết. Sự kết hợp phải được xác nhận với hướng dẫn hệ thống SIMODRIVE 611 hoặc cấu hình máy hiện có — mô-đun nguồn và mô-đun điều khiển không thể thay thế cho nhau phổ biến mặc dù tương thích về mặt vật lý.

Q2: Mô-đun này có phải là bộ thay thế trực tiếp cho các phiên bản 6SN1123-1AB00-0BA0 và 0BA2 không?

Trong hầu hết các trường hợp, có. Các hậu tố BA0, BA1 và BA2 chỉ ra các bản sửa đổi phần cứng của cùng một sản phẩm cơ bản. Định mức điện, yếu tố hình thức và vị trí đầu nối nhất quán trên các bản sửa đổi. Tuy nhiên, các phiên bản firmware cụ thể trên mô-đun điều khiển có thể tương tác khác nhau với các bản sửa đổi phần cứng cụ thể trong một số trường hợp ngoại lệ. Khi thay thế một đơn vị bị lỗi, hãy ghi lại bản sửa đổi ban đầu và khớp nếu có thể. Nếu không có bản sửa đổi chính xác, phiên bản BA1 thường được chấp nhận là tương thích với các hệ thống ban đầu được trang bị BA0 hoặc BA2.

Q3: Máy hiển thị lỗi ổ đĩa sau khi lắp mô-đun thay thế — nên kiểm tra gì trước tiên?

Bắt đầu với điện áp bus DC. Nếu mô-đun nạp không được cấp điện hoặc tín hiệu sẵn sàng của nó không có mặt, mô-đun nguồn sẽ không hoạt động bất kể tình trạng của nó. Tiếp theo, xác minh rằng mô-đun điều khiển được lắp đúng cách và các tín hiệu cho phép của nó (AS1/AS2 và cho phép xung) đang hoạt động. Sự không khớp tham số — đặc biệt là bộ dữ liệu động cơ nếu mô-đun điều khiển cũng được thay thế — là một nguyên nhân phổ biến khác. Cuối cùng, kiểm tra bất kỳ mã lỗi còn sót lại nào được lưu trữ trong bộ điều khiển; một số bộ điều khiển SINUMERIK giữ lại lịch sử cảnh báo chỉ ra trực tiếp chuỗi lỗi.

Q4: Điều gì xảy ra nếu hệ thống làm mát tủ bị lỗi khi mô-đun này đang chạy?

Chức năng bảo vệ nhiệt bên trong của mô-đun sẽ kích hoạt trước khi bất kỳ hư hỏng vĩnh viễn nào xảy ra trong điều kiện lỗi bình thường. Ổ đĩa sẽ đưa ra cảnh báo nhiệt độ ở một ngưỡng xác định, sau đó là tắt có kiểm soát nếu nhiệt độ tiếp tục tăng. Giới hạn hoạt động là 45 °C môi trường xung quanh; hoạt động liên tục trên mức này làm giảm tuổi thọ linh kiện ngay cả khi không kích hoạt lỗi ngay lập tức. Sau khi tắt do nhiệt, hãy cho phép thời gian làm mát đầy đủ trước khi khởi động lại — bật nguồn trở lại ngay lập tức vào một tủ vẫn còn nóng là một lỗi phổ biến gây ra lỗi lặp lại.

Q5: Mô-đun này có thể được sửa chữa thay vì thay thế không?

Sửa chữa chuyên nghiệp là một lựa chọn đã được thiết lập tốt cho các mô-đun SIMODRIVE 611, với một số nhà cung cấp dịch vụ ở Châu Âu và Bắc Mỹ cung cấp các chương trình trao đổi đã được kiểm tra. Một sửa chữa chất lượng nên bao gồm việc thay thế các tụ điện và các thành phần thụ động nhạy cảm với tuổi tác khác — không chỉ bộ phận bị lỗi — cùng với một bài kiểm tra chức năng đầy đủ dưới điều kiện tải. Phương pháp này thường có chi phí thấp hơn đáng kể so với một đơn vị tương đương mới hoặc đã được tân trang cao cấp. Đối với các máy mà nền tảng SIMODRIVE 611 sẽ tiếp tục hoạt động trong nhiều năm nữa, việc có ít nhất một mô-đun dự phòng đã được kiểm tra trong kho là một chiến lược bảo trì thực tế do tình trạng ngừng sản xuất của dòng sản phẩm.

Mô-đun 6SN1123-1AB00-0BA1 chỉ được cung cấp dưới dạng mô-đun nguồn. Cần có một mô-đun điều khiển SIMODRIVE 611 tương thích để có chức năng ổ đĩa đầy đủ và phải đặt hàng riêng. Luôn tham khảo hướng dẫn hệ thống Siemens SIMODRIVE 611 để biết quy trình lắp đặt, gán tham số và vận hành.
