Fanuc A06B-6077-H111 | Mô-đun Nguồn Alpha PSM-11 — Vỏ 90mm, 13.2kW, Transistor 150A, Ứng dụng CNC & Robot, Hai Biến thể Tản nhiệt — Hướng dẫn Thông số kỹ thuật & Mua hàng

Tổng quan

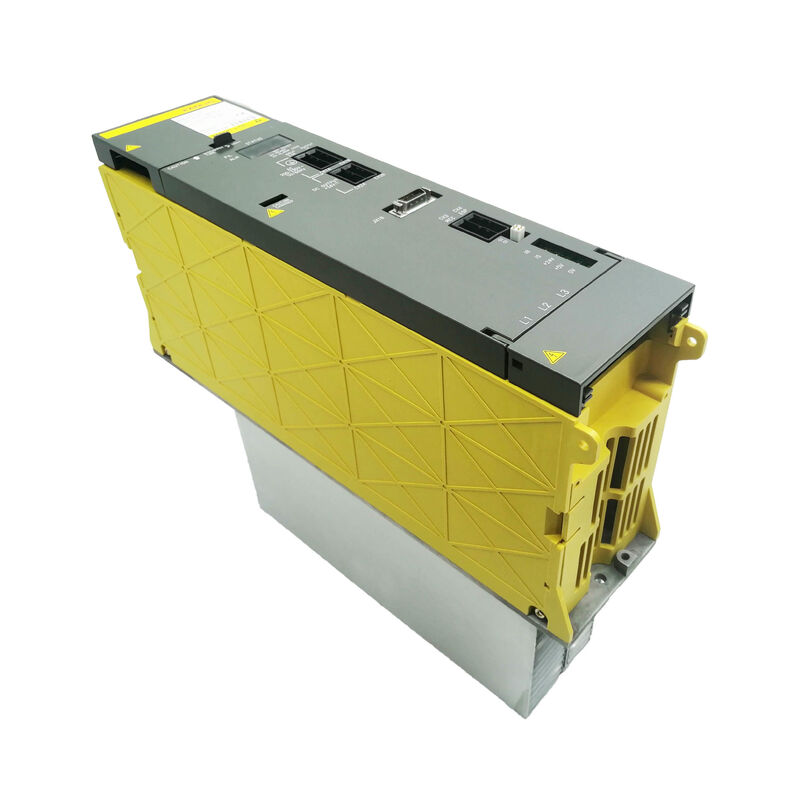

Mô-đun nguồn alpha Fanuc A06B-6077-H111 là mô-đun nguồn dòng alpha rộng 90mm, 13.2kW, cấp nguồn cho các hệ thống ổ đĩa alpha nhỏ gọn trên hai lĩnh vực ứng dụng riêng biệt: máy công cụ CNC và robot công nghiệp Fanuc.

Tầm quan trọng của hai lĩnh vực ứng dụng này khi tìm mua các bộ phận thay thế, bởi vì một PSM-11 được tháo ra từ một trung tâm gia công đã ngừng hoạt động có thể đã tích lũy một lịch sử hoạt động rất khác so với một bộ phận được tháo ra từ một hệ thống robot — các chu kỳ nhiệt khác nhau, các mẫu tải khác nhau, các điều kiện môi trường khác nhau.

Hiểu rõ thông số kỹ thuật của mô-đun và các biến số liên quan đến việc tìm mua một bộ phận thay thế một cách tự tin là trọng tâm của bài viết này.

PSM-11 chứa một mô-đun transistor 150A duy nhất bên trong.

Đây là một chi tiết thực tế phân biệt nó với PSM-5.5 nhỏ hơn (A06B-6077-H106) và với dòng A06B-6087 lớn hơn bắt đầu từ PSM-15.

Transistor 150A cung cấp cho mô-đun khả năng chịu dòng quá độ — ở dòng điện đầu vào AC định mức 49A, transistor hoạt động dưới mức công suất đỉnh của nó, điều này góp phần vào tuổi thọ hoạt động nói chung tốt của mô-đun trong điều kiện hoạt động bình thường.

Công suất đầu ra liên tục 13.2kW là công suất mà transistor có thể duy trì về mặt nhiệt, không phải giới hạn điện của thiết bị chuyển mạch.

Có hai phiên bản phần cứng.

Phiên bản A sử dụng bảng dây A16B-2202-0461.

Phiên bản B sử dụng A16B-2202-0661. Cả hai phiên bản đều sử dụng cùng một PCB điều khiển (A16B-2202-0420). Về chức năng, hai phiên bản tương đương nhau trong máy — sự khác biệt về phiên bản chủ yếu phản ánh sự thay đổi thiết kế nội bộ, không phải sự khác biệt về khả năng tương thích ở cấp độ hệ thống.

Đối với người mua tìm mua bộ phận thay thế, cả hai phiên bản đều hoạt động được trong máy. Sự khác biệt về phiên bản chỉ liên quan đến công việc sửa chữa ở cấp độ bảng mạch, nơi cần khớp bảng mạch thay thế chính xác với đơn vị cụ thể đang được sửa chữa.

Một thông tin mà nhiều danh sách sản phẩm tiêu chuẩn bỏ qua nhưng lại rất quan trọng về mặt vận hành: PSM-11 có hai cấu hình tản nhiệt khác nhau, và cả hai đều giống hệt nhau về mặt vật lý bên ngoài ngoại trừ hình dạng lắp tản nhiệt ở đáy của thiết bị.

Nếu đặt sai biến thể, nó sẽ không lắp vừa về mặt cơ khí với bố trí lắp mô-đun trong tủ điện.

Trước khi đặt mua A06B-6077-H111 thay thế, hãy xác định mô-đun gốc sử dụng biến thể tản nhiệt nào và xác nhận rằng bộ phận thay thế khớp với nó.

Thông số kỹ thuật chính

Vỏ 90mm — Kích thước vật lý trong ngữ cảnh

Vỏ rộng 90mm của PSM-11 là đặc điểm vật lý xác định khi lắp nó vào tủ điện.

PSM-5.5 nhỏ hơn (A06B-6077-H106) sử dụng khung gầm 60mm. PSM-15 (A06B-6087-H115) tăng lên 90mm, và PSM-26 trở lên sử dụng 150mm.

PSM-11, ở mức 90mm, chiếm cùng chiều rộng khe cắm với PSM-15 trong các tủ không được thiết kế đặc biệt cho kích thước 60mm hẹp hơn của PSM-5.5.

Điều này quan trọng đối với các quyết định nâng cấp và thay thế.

Một máy ban đầu được chế tạo với PSM-5.5 có tủ điện được thiết kế xung quanh khe cắm 60mm — việc nâng cấp lên khung gầm 90mm của PSM-11 có thể hoặc không thể thực hiện được tùy thuộc vào các thành phần liền kề và không gian ngang có sẵn.

Ngược lại, một máy được chế tạo cho PSM-15 có thể chấp nhận PSM-11 trong cùng một khe cắm với không gian ngang bổ sung còn lại.

Trong các tình huống nâng cấp bị hạn chế về không gian tủ, kích thước khe cắm vật lý thường là yếu tố quyết định giữa các mẫu PSM có sẵn.

Chiều cao và chiều sâu của mô-đun tuân theo định dạng PSM alpha tiêu chuẩn, cho phép PSM-11 lắp vào cùng cấu trúc giá đỡ được sử dụng bởi các mô-đun dòng alpha khác.

Tản nhiệt bên ngoài mở rộng ra ngoài thân mô-đun — hình dạng chính xác của nó là thứ thay đổi giữa hai biến thể tản nhiệt được đề cập ở trên.

Hai biến thể tản nhiệt — Tại sao điều này quan trọng trước khi đặt hàng

Sự tồn tại của hai cấu hình tản nhiệt khác biệt về mặt vật lý trên A06B-6077-H111 không được ghi chép rộng rãi trong các danh sách sản phẩm tiêu chuẩn, nhưng nó có ý nghĩa thực tế đối với bất kỳ ai lắp bộ phận thay thế vào máy.

Tản nhiệt được gắn ở đáy/phía sau của mô-đun và giao tiếp với cấu trúc lắp của tủ điện.

Hai biến thể có các mẫu lỗ lắp hoặc hình dạng gắn khác nhau — không thể thay thế cho nhau nếu không sửa đổi cấu trúc lắp của tủ, đây không phải là phương pháp sửa chữa phù hợp.

Trước khi đặt mua A06B-6077-H111 thay thế, hãy chụp ảnh hình dạng lắp tản nhiệt của mô-đun gốc từ phía sau và phía dưới, và cung cấp thông tin này cho nhà cung cấp. Các chuyên gia trao đổi PSM-11 uy tín sẽ có thể xác nhận biến thể mà họ đang cung cấp.

Bước này đáng thực hiện ngay cả khi nó làm tăng thêm một ngày vào quy trình — phát hiện ra sự không khớp về kích thước sau khi máy đã được mở và mô-đun gốc đã được tháo ra sẽ tốn kém hơn nhiều về thời gian ngừng hoạt động so với bước xác minh.

Nếu không thể xác nhận cấu hình tản nhiệt của mô-đun gốc (mô-đun đã được tháo ra và thông tin không có sẵn), một chuyên gia có đơn vị vật lý để so sánh là nguồn đáng tin cậy nhất.

PSM-11 so với PSM-5.5: Chọn Lớp Công suất Phù hợp

PSM-11 và PSM-5.5 (A06B-6077-H106) phục vụ cùng kiến trúc dòng A06B-6077 và cùng loại kích thước máy.

Chỉ định 5.5 đại diện cho khoảng 5.5kW công suất đầu ra định mức so với 13.2kW của PSM-11.

Việc lựa chọn giữa chúng là một phép tính dung lượng công suất, không phải là câu hỏi về khả năng tương thích chức năng — cả hai mô-đun đều tạo ra cùng một bus DC 283–325V và tương thích với cùng các họ bộ khuếch đại alpha SVM và SPM.

Phép tính bắt đầu bằng cách xác định mọi mô-đun SVM và SPM trên bus DC của máy và tìm công suất đầu ra liên tục định mức của nó.

Cộng các giá trị này lại, sau đó áp dụng hệ số đồng thời — thường là 0.7 đến 0.8, phản ánh thực tế là không phải tất cả các trục đều hoạt động ở tải đầy đủ đồng thời trong các chu kỳ cắt thông thường.

Nếu kết quả dưới khoảng 5kW, PSM-5.5 có kích thước phù hợp.

Nếu kết quả nằm trong khoảng từ 5kW đến 12kW, PSM-11 là lựa chọn đúng. Nếu vượt quá 12kW, máy cần PSM-15 (A06B-6087-H115) hoặc lớn hơn.

Một yếu tố xem xét thứ hai ngoài công suất liên tục là dòng điện bus đỉnh trong quá trình tăng tốc trục đồng thời.

Transistor 150A của PSM-11 cung cấp dự trữ dòng điện đỉnh cho các quá độ này, nhưng nếu sự kết hợp SVM/SPM của máy yêu cầu dòng điện đỉnh đồng thời rất cao trong thời gian ngắn, ngân hàng tụ điện bus của PSM-11 phải xử lý khoảng cách giữa nguồn cung cấp liên tục của transistor và nhu cầu quá độ.

Điều này hiếm khi xảy ra trong các ứng dụng PSM-11 theo thiết kế, nhưng đáng để tính toán trên các máy có nhiều trục quán tính cao.

Ứng dụng Robot — Hồ sơ Hoạt động Khác

A06B-6077-H111 không chỉ được sử dụng trong máy công cụ CNC mà còn trong các hệ thống robot công nghiệp Fanuc. Các ứng dụng robot đặt ra một hồ sơ hoạt động khác biệt rõ rệt cho PSM-11 so với trung tâm gia công CNC.

Chuyển động của cánh tay robot liên quan đến việc tăng tốc và giảm tốc thường xuyên của nhiều khớp đồng thời, với năng lượng tái sinh từ các khớp giảm tốc được trả về bus DC và tái sử dụng hoặc trả về nguồn AC thông qua đầu cuối chủ động của PSM.

Chu kỳ tải — tỷ lệ thời gian hệ thống hoạt động dưới tải — thường cao hơn trong các ứng dụng robot so với phay CNC, nơi trục chính và các trục có thể được giữ ở tốc độ không đổi trong các lần cắt kéo dài.

Điều này có nghĩa là gì đối với một PSM-11 đã qua sử dụng trên thị trường phụ kiện: một đơn vị đến từ một hệ thống robot trong dây chuyền hàn ô tô hoặc xử lý vật liệu có chu kỳ cao có thể đã trải qua nhiều chu kỳ nhiệt và nhiều sự kiện chuyển mạch transistor IPM hơn trên mỗi đơn vị thời gian trôi qua so với một đơn vị tương đương từ máy tiện CNC sản xuất số lượng nhỏ.

Cả hai đều có cùng mã bộ phận, nhưng lịch sử hao mòn tích lũy của chúng là khác nhau. Khi tìm mua một đơn vị đã qua sử dụng và nguồn gốc quan trọng, việc hỏi nhà cung cấp xem mô-đun đến từ máy CNC hay ứng dụng robot là một câu hỏi sàng lọc hợp lý.

Về chức năng, PSM-11 trong hệ thống robot hoạt động giống hệt như vai trò trong máy CNC — vật lý bus DC giống nhau, các cảnh báo giống nhau, cấu hình bảng mạch giống nhau. Bối cảnh ứng dụng ảnh hưởng đến kỳ vọng về tuổi thọ, không phải cài đặt hoặc vận hành.

Trao đổi, Thặng dư và Sửa chữa — So sánh các Lộ trình Tìm nguồn cung ứng

Trao đổi: Mô hình dịch vụ thị trường phụ kiện phổ biến nhất cho PSM-11.

Một mô-đun bị lỗi được gửi đến chuyên gia; một bộ phận thay thế đã được kiểm tra, bảo hành được gửi lại trước hoặc đồng thời với đơn vị bị lỗi. Các kho trao đổi được duy trì bởi các chuyên gia sửa chữa các đơn vị bị lỗi nhận được vào kho, do đó chu kỳ tự duy trì miễn là có sẵn các lõi có thể sửa chữa.

Trao đổi thường là con đường nhanh nhất để có được bộ phận thay thế hoạt động và giá trị tốt nhất khi ưu tiên là một đơn vị đã được kiểm tra, bảo hành.

Bảo hành trao đổi 12 tháng là tiêu chuẩn; một số chuyên gia cung cấp thời gian dài hơn.

Thặng dư: Một đơn vị được tháo ra từ một máy đã ngừng hoạt động và bán với công việc sửa chữa hạn chế hoặc không có.

Các đơn vị thặng dư có thể chưa được kiểm tra, chỉ kiểm tra, hoặc đã được làm sạch và kiểm tra — mô tả tình trạng khác nhau tùy thuộc vào nhà cung cấp. Thặng dư có chi phí thấp hơn trao đổi nhưng có rủi ro cao hơn khi nhận được một đơn vị cần sửa chữa trước khi nó hoạt động đáng tin cậy.

Hữu ích khi cửa sổ thời gian ngừng hoạt động của máy không khẩn cấp và việc kiểm tra đầu vào có sẵn tại chỗ.

Sửa chữa: Đơn vị bị lỗi ban đầu được gửi đến chuyên gia để chẩn đoán và sửa chữa ở cấp độ linh kiện.

Chi phí sửa chữa thường thấp hơn trao đổi, nhưng thời gian quay vòng lâu hơn (thường là vài ngày đến một tuần hoặc hơn).

Sửa chữa là phương pháp tiếp cận đúng khi đơn vị được biết là có lỗi cụ thể, có thể khắc phục được (quạt hỏng, mô-đun transistor hỏng đã biết) và máy có thể chấp nhận thời gian quay vòng sửa chữa.

PSM-11 là một mô-đun có thể sửa chữa được. Mô-đun transistor 150A bên trong có sẵn dưới dạng một bộ phận dự phòng riêng biệt và có thể được thay thế.

Quạt (A90L-0001-0422) là tiêu chuẩn và có sẵn. Không có bảng mạch chính nào được bán riêng, do đó các lỗi ở cấp độ bảng mạch sẽ được chuyển sang trao đổi hoặc cho chuyên gia có khả năng sửa chữa bảng mạch ở cấp độ linh kiện.

Câu hỏi thường gặp

Q1: Có hai biến thể tản nhiệt — làm thế nào để tôi biết máy của mình có loại nào trước khi đặt mua bộ phận thay thế?

Cách đáng tin cậy nhất là chụp ảnh mặt sau và mặt dưới của PSM-11 gốc khi nó vẫn còn trong máy, hiển thị rõ ràng hình dạng lắp tản nhiệt. Gửi email những bức ảnh này cho nhà cung cấp dự định của bạn và yêu cầu họ xác nhận khả năng tương thích với đơn vị mà họ có sẵn.

Nếu mô-đun đã được tháo ra và không thể so sánh vật lý, sơ đồ điện ban đầu của máy hoặc tài liệu OEM có thể tham chiếu đến biến thể cụ thể.

Là phương án cuối cùng, một chuyên gia PSM-11 có sẵn cả hai biến thể có thể hướng dẫn nhận dạng qua điện thoại dựa trên chi tiết bố trí tủ.

Q2: PSM-11 gốc của máy tôi là Phiên bản A (bảng dây A16B-2202-0461). Tôi có thể lắp một đơn vị Phiên bản B (A16B-2202-0661) làm bộ phận thay thế mà không cần điều chỉnh gì không?

Có. Đầu ra chức năng của cả hai phiên bản là giống hệt nhau — cùng điện áp bus DC, cùng công suất cung cấp, cùng hành vi cảnh báo.

Sự thay đổi phiên bản phản ánh bản cập nhật thiết kế nội bộ của Fanuc, không phải là sự khác biệt ở cấp độ hệ thống ảnh hưởng đến khả năng tương thích với các mô-đun SVM và SPM được kết nối hoặc bộ điều khiển CNC. Một PSM-11 Phiên bản B có thể thay thế một đơn vị Phiên bản A mà không cần bất kỳ thay đổi tham số hoặc sửa đổi dây nào.

Sự khác biệt chỉ liên quan khi thực hiện sửa chữa ở cấp độ bảng mạch và cần tìm bảng dây thay thế chính xác.

Q3: Máy sử dụng PSM-11 để cấp nguồn cho một SVM1-40 (A06B-6079-H103) và một SPM nhỏ. PSM-11 có đủ kích thước không, hay PSM-5.5 là đủ?

Dòng trục định mức của SVM1-40 tương ứng với khoảng 5.5–7kW công suất động cơ servo tùy thuộc vào động cơ cụ thể được kết nối. Cộng thêm công suất đầu ra trục chính của SPM vào đây, tải kết hợp gần như chắc chắn vượt quá định mức ~5.5kW của PSM-5.5 khi hoạt động đồng thời.

PSM-11 ở mức 13.2kW bao phủ sự kết hợp này với khoảng trống có ý nghĩa.

PSM-5.5 sẽ bị thiếu công suất và có khả năng gây ra cảnh báo sụt áp AL04 trong các giai đoạn tải nặng đồng thời. PSM-11 là lựa chọn đúng cho cấu hình này.

Q4: PSM-11 này sẽ được lắp vào robot Fanuc, không phải máy CNC. Có sự khác biệt nào về cấu hình không?

Không. PSM-11 trong hệ thống robot sử dụng chính xác phần cứng giống nhau, tạo ra bus DC giống nhau và hoạt động với các mã cảnh báo giống như trong ứng dụng CNC.

Bộ điều khiển robot tương tác với các mô-đun SVM trên bus thay vì thẻ servo CNC, nhưng vai trò của PSM-11 — cung cấp và điều chỉnh bus DC — là giống hệt nhau.

Không có jumper, công tắc hoặc tham số nào trong PSM-11 khác nhau giữa ứng dụng CNC và robot.

Q5: Một nhà cung cấp đang chào bán một PSM-11 được mô tả là "đã kiểm tra, không có cảnh báo". Điều này có đủ đảm bảo cho một máy sản xuất không?

"Đã kiểm tra, không có cảnh báo" khi khởi động tĩnh trên bàn thử nghiệm là một điểm dữ liệu hữu ích nhưng không phải là sự đảm bảo toàn diện.

Kiểm tra tĩnh xác nhận mô-đun khởi động mà không có lỗi và điện áp bus nằm trong thông số kỹ thuật khi không tải.

Nó không xác minh hiệu suất của transistor dưới dòng tải thực tế, sự đầy đủ của luồng không khí quạt ở nhiệt độ hoạt động, hoặc hành vi nạp trước trên toàn bộ phạm vi nhiệt độ mà mô-đun sẽ gặp phải trong quá trình sử dụng.

Đối với máy sản xuất mà độ tin cậy là rất quan trọng, hãy tìm nguồn cung cấp từ nhà cung cấp kiểm tra dưới tải — lý tưởng nhất là trên hệ thống ổ đĩa alpha Fanuc thực tế với tải SVM và động cơ phù hợp — và cung cấp bảo hành có ý nghĩa (tối thiểu 12 tháng kể từ thời điểm lắp đặt, không chỉ từ ngày giao hàng).

Sự chênh lệch giá giữa một đơn vị thặng dư được kiểm tra tĩnh và một đơn vị trao đổi được kiểm tra dưới tải là có thật, nhưng sự khác biệt về độ tin cậy cũng vậy.
