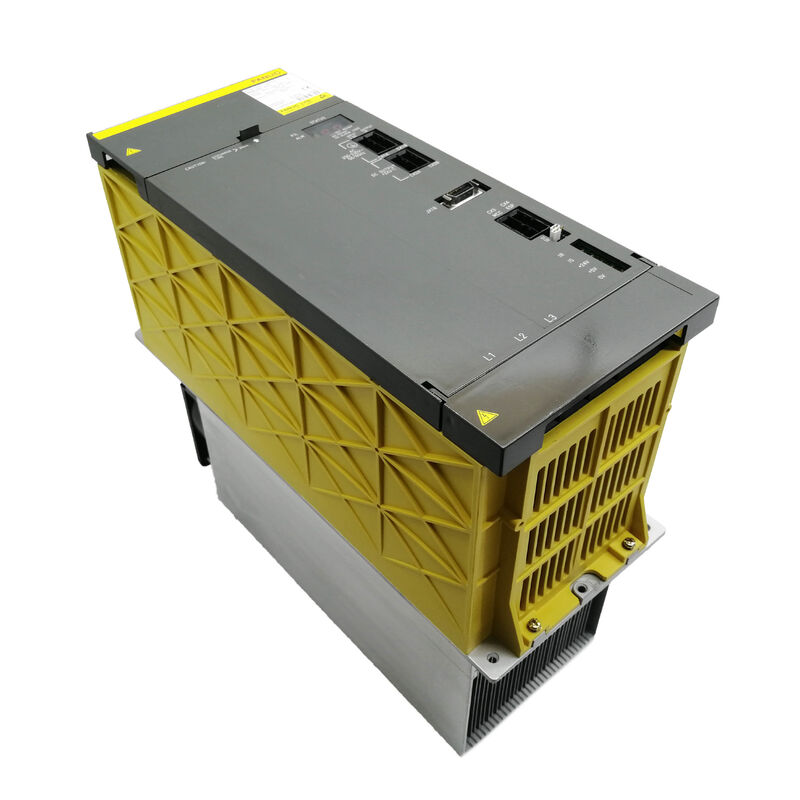

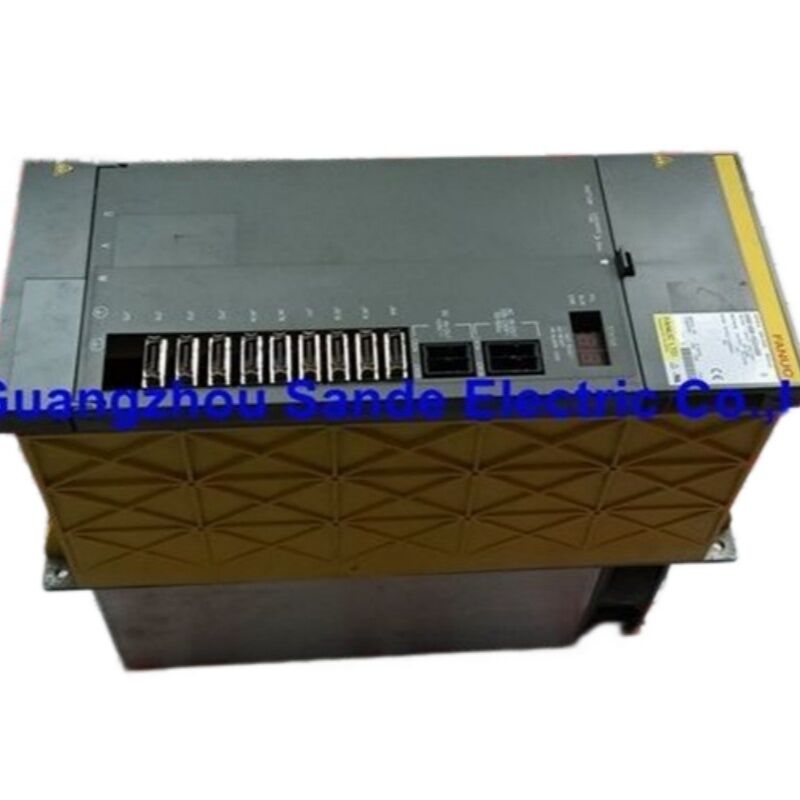

Mô-đun khuếch đại trục chính FANUC A06B-6088-H222#H500
SPM-22 | 25,2 kW | Giao diện Loại 1 | Đầu vào 283–325 VDC | Đầu ra 230 VAC / 95A | Trục chính Alpha aP40 / Model 22 | Dòng 200V | Các bảng mạch PCB bên trong: A16B-2202-0432 + A20B-1006-0481
Trong chuỗi phần cứng giữa bộ điều khiển CNC và trục chính cắt, mô-đun khuếch đại trục chính chiếm vị trí đòi hỏi khắt khe nhất. Nó nhận nguồn bus DC từ mô-đun nguồn, chuyển đổi nó thành dòng điện xoay chiều ba pha được điều chỉnh chính xác ở tần số và dòng điện được lệnh, và cung cấp dòng điện đó cho động cơ trục chính ở bất kỳ tốc độ nào mà bộ điều khiển yêu cầu — cho dù đó là tốc độ chậm 200 RPM cho một lần chạy ren hay tốc độ hoàn thiện đầy đủ 8.000 RPM. Mọi thứ xác định hiệu suất trục chính: gia tốc lên tốc độ, độ chính xác tốc độ dưới tải cắt thay đổi, độ chính xác dừng định hướng và mô-men xoắn tại trục động cơ — đều đi qua mô-đun này.
FANUC A06B-6088-H222#H500 là biến thể SPM-22 trong dòng Alpha A06B-6088: một bộ khuếch đại trục chính giao diện Loại 1, định mức 25,2 kW cho hệ thống AC 200V, được thiết kế để điều khiển các động cơ trục chính AC Alpha aP40 và Model 22 của FANUC. Đây là một trong những bộ truyền động trục chính được triển khai rộng rãi nhất trong dòng mô-đun FANUC Alpha, và các máy sử dụng nó — trung tâm gia công, trung tâm tiện và máy phay từ thời kỳ sản xuất Alpha — vẫn hoạt động trên các sàn xưởng trên toàn cầu.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6088-H222#H500 |
| Dòng sản phẩm | FANUC Alpha SPM (Mô-đun khuếch đại trục chính) |
| Mã hiệu Model | SPM-22 |
| Loại giao diện | Loại 1 (đơn giản nhất trong bốn loại giao diện Alpha SPM) |
| Công suất định mức | 25,2 kW |
| Điện áp đầu vào Bus DC | 283 – 325 VDC |
| Điện áp đầu ra AC | 230 VAC (tối đa) |
| Dòng điện đầu ra định mức | 95 A |
| Động cơ áp dụng | Động cơ trục chính AC FANUC Alpha aP40, Model 22 |
| Giao diện phản hồi | Cảm biến Alpha tiêu chuẩn (loại M / MZ) |
| PCB điều khiển | A16B-2202-0432 (hoặc A16B-2203-033x) |
| PCB nguồn | A20B-1006-0481 (hoặc A20B-1006-0487) |
| Quạt làm mát ngoài | A90L-0001-0335/B |
| Quạt làm mát trong | A90L-0001-0422 |
| Nhiệt độ hoạt động | 0°C đến +55°C |
| Nhiệt độ lưu trữ | −20°C đến +60°C |
| Tài liệu tham khảo | B-65162 |
| Các phiên bản liên quan | #H500, #H501, #H508, #500CS (các biến thể phần mềm — không thể thay thế cho nhau) |
| SPM tiếp theo trong dòng | A06B-6088-H226 (SPM-26) |
Hệ thống truyền động mô-đun Alpha của FANUC tổ chức các bộ khuếch đại trục chính theo công suất đầu ra định mức của chúng, với mỗi "số H" trong mã sản phẩm tương ứng với lớp công suất. Dòng A06B-6088 bao gồm toàn bộ dải bộ truyền động trục chính Alpha 200V — từ các đơn vị nhỏ hơn thông qua SPM-22 (chỉ định 22 kW, định mức thực tế 25,2 kW) cho đến các mô-đun lớn hơn trong cùng một định dạng lắp tủ.
Trong dòng sản phẩm đó, H222 là bộ truyền động được sử dụng cho các động cơ trục chính trong lớp động cơ 15–22 kW. Nó thường được sử dụng để điều khiển động cơ trục chính aP40 — một động cơ trục chính AC hiệu suất cao dòng Alpha xuất hiện trên nhiều loại trung tâm gia công từ các nhà sản xuất máy Nhật Bản, Đức và Đài Loan. Các động cơ trục chính lớn hơn yêu cầu nâng cấp lên H226 (SPM-26) hoặc H230 (SPM-30); các yêu cầu động cơ nhỏ hơn được xử lý bởi H215 (SPM-15) hoặc H211 (SPM-11).
Tất cả các mô-đun này chia sẻ cùng một định dạng khe cắm tủ vật lý và cách bố trí kết nối bus DC, đây là một phần làm cho hệ thống mô-đun Alpha trở nên thiết thực đối với các nhà sản xuất máy — mô-đun nguồn cung cấp bus DC, các mô-đun khuếch đại servo và các mô-đun khuếch đại trục chính lấy từ bus đó, và toàn bộ chồng bộ truyền động nằm trong bố cục vỏ tiêu chuẩn hóa.
Hậu tố #H500 trên mô-đun này xác định nó là một đơn vị giao diện Loại 1. FANUC phân loại các mô-đun khuếch đại trục chính Alpha thành bốn loại giao diện (từ 1 đến 4), mỗi loại hỗ trợ các chức năng trục chính ngày càng tiên tiến hơn:
Loại 1 — biến thể được sử dụng trong H222#H500 — là giao diện cơ bản. Nó hỗ trợ các chức năng điều khiển trục chính tiêu chuẩn mà phần lớn các ứng dụng trung tâm gia công yêu cầu: điều khiển tốc độ biến đổi, định hướng trục chính (M19), chuyển đổi lựa chọn bánh răng, đồng bộ hóa trục chính trong các cấu hình cơ bản và phản hồi tốc độ/vị trí cho CNC. Giao diện Loại 1 giao tiếp qua liên kết nối tiếp giữa CNC và SPM và tương thích với các dòng bộ điều khiển CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i và 21i hiện hành khi thế hệ mô-đun này được triển khai.
Loại 1 không hỗ trợ điều khiển đường viền Cs nâng cao (yêu cầu Loại 4 và cảm biến từ trường có độ phân giải cao), và một số chế độ đồng bộ hóa chuyên dụng. Đối với phần lớn các trung tâm gia công dọc và ngang nơi mô-đun này được sử dụng, khả năng Loại 1 là tất cả những gì ứng dụng yêu cầu.
Ý nghĩa đối với việc bảo trì: khi thay thế H222#H500, đơn vị thay thế cũng phải là Loại 1 (#H500, #H501 hoặc hậu tố #H508) — một biến thể Loại 3 hoặc Loại 4 không thể thay thế ngay cả khi công suất định mức và động cơ khớp nhau, vì kết nối giao diện và phần mềm về cơ bản là khác nhau.
Không giống như một bộ truyền động công suất nguyên khối, A06B-6088-H222#H500 được xây dựng xung quanh hai bảng mạch PCB chính có chức năng riêng biệt:
PCB điều khiển (A16B-2202-0432 hoặc A16B-2203-033x): Bảng mạch này xử lý trí thông minh của bộ truyền động trục chính — giao tiếp nối tiếp với CNC, tính toán vòng lặp tốc độ và vị trí, tạo lệnh dòng điện, giám sát và báo cáo cảnh báo thông qua màn hình hiển thị 7 đoạn ở mặt trước, và tất cả lưu trữ tham số. Khi xảy ra cảnh báo trục chính liên quan đến phần mềm hoặc giao tiếp (cảnh báo trong phạm vi AL-13 đến AL-28), đây thường là bảng mạch cần xem xét.
PCB nguồn (A20B-1006-0481 hoặc A20B-1006-0487): Bảng mạch này quản lý việc chuyển đổi công suất thực tế — các mạch điều khiển cổng IGBT, giám sát bus DC, đo dòng điện và kết nối giữa các lệnh dòng điện của bảng điều khiển và tầng công suất điều khiển động cơ. Cảnh báo 12 (quá dòng bus DC) và Cảnh báo 30 (quá dòng mạch công suất) chỉ ra PCB nguồn và các transistor IGBT liên quan của nó.
Các chuyên gia FANUC và các trung tâm sửa chữa uy tín xử lý các bảng mạch này như các thành phần phụ không thể tách rời của mô-đun hoàn chỉnh — chúng không được bán hoặc thay thế độc lập. Mô-đun được bảo trì như một đơn vị.
Hậu tố theo sau dấu thăng trong mã sản phẩm FANUC cho bộ khuếch đại trục chính mã hóa phiên bản phần mềm được cài đặt trên PCB điều khiển. Đối với dòng H222, các phiên bản Loại 1 được ghi lại là:
Các phiên bản phần mềm này không thể thay thế cho nhau. Một máy được ủy quyền ban đầu với H222#H500 có các tham số trục chính và cấu hình giao diện CNC được khớp với phiên bản phần mềm đó. Việc cài đặt H222#H501 làm bộ thay thế cắm vào yêu cầu xác minh tham số và có thể yêu cầu điều chỉnh các tham số điều chỉnh trục chính khi ủy quyền lại. Các chuyên gia FANUC nhất quán khuyên nên chỉ định chính xác hậu tố khi đặt hàng bộ thay thế và xác minh hậu tố trên bất kỳ đơn vị nào nhận được trước khi lắp đặt.
Biến thể #500CS cũng xuất hiện trong một số danh sách nhà cung cấp — đây là một biến thể đặc biệt và nên được xử lý riêng biệt với H500 tiêu chuẩn.
Màn hình LED 7 đoạn ở mặt trước của A06B-6088-H222#H500 hiển thị các mã cảnh báo hai chữ số khi xảy ra lỗi. Các lỗi thường gặp nhất trong thực tế:
AL-03 (Cầu chì Bus DC bị nổ) và AL-04 (Cầu chì đầu vào bị nổ): Thường do lỗi pha-pha hoặc pha-đất của động cơ trong cuộn dây động cơ trục chính. Chẩn đoán tiêu chuẩn là ngắt kết nối các dây nguồn động cơ U/V/W và kiểm tra cách điện megohm với PE trước khi kết luận bộ truyền động bị lỗi.
AL-09 (Quá nhiệt bán dẫn công suất) và AL-56 (Quạt làm mát bên trong dừng): Các lỗi này chỉ ra các vấn đề về hệ thống làm mát — quạt ngoài 12mm bị hỏng hoặc quạt trong 60mm bị tắc/hỏng. Cả hai quạt đều là các bộ phận có thể thay thế và là kiểm tra đầu tiên khi các cảnh báo này xuất hiện.
AL-12 (Quá dòng Bus DC) và AL-30 (Quá dòng mạch công suất): Đây là các cảnh báo nghiêm trọng nhất, cho thấy sự căng thẳng hoặc hỏng hóc của transistor IGBT. Chuỗi chẩn đoán được ghi lại bởi các chuyên gia FANUC bắt đầu bằng việc ngắt kết nối các dây động cơ và lệnh cho trục chính — nếu AL-12 vẫn tồn tại mà không có động cơ được kết nối, các mô-đun IGBT trong tầng công suất có khả năng là lỗi.
AL-24 / AL-25 (Lỗi/Dừng truyền nối tiếp): Lỗi giao tiếp giữa CNC và SPM. Chẩn đoán bắt đầu từ cáp và đầu nối giữa bộ điều khiển CNC và bộ khuếch đại trục chính, và mở rộng đến PCB điều khiển.
Q1: Có thể sử dụng A06B-6088-H222#H501 làm bộ thay thế trực tiếp cho #H500 không, hay hậu tố phải khớp chính xác?
Các hậu tố #H500 và #H501 biểu thị các phiên bản phần mềm khác nhau trên PCB điều khiển. Mặc dù cả hai đều là mô-đun giao diện Loại 1 với công suất phần cứng định mức giống hệt nhau, sự khác biệt về phần mềm có thể ảnh hưởng đến khả năng tương thích tham số trục chính và hành vi điều chỉnh trên CNC. Các chuyên gia bảo trì FANUC nhất quán khuyên nên khớp chính xác hậu tố khi tìm kiếm bộ thay thế, đặc biệt là đối với việc thay thế khẩn cấp khi không có thời gian để xác minh lại tham số. Trong bối cảnh bảo trì theo kế hoạch, nơi một chuyên gia có thể kiểm tra và xác minh tất cả các tham số trục chính khi ủy quyền lại, việc chuyển đổi từ #H500 sang #H501 là có thể nhưng yêu cầu xác nhận rằng tất cả các cài đặt tham số đều chính xác cho phiên bản phần mềm mới. Không bao giờ giả định hai cái này có thể thay thế cắm vào mà không cần xác minh tham số.
Q2: Những động cơ trục chính nào tương thích với A06B-6088-H222#H500?
Mô-đun này được chỉ định cho động cơ trục chính AC FANUC Alpha aP40 và Alpha Model 22, cả hai đều sử dụng phản hồi cảm biến Alpha tiêu chuẩn (cảm biến loại M hoặc MZ). Định mức 25,2 kW bao gồm các yêu cầu công suất liên tục của các biến thể động cơ trục chính này trong các ứng dụng trung tâm gia công điển hình. Sử dụng H222 với các động cơ ngoài thông số kỹ thuật này — hoặc các động cơ nhỏ hơn đáng kể, có nguy cơ mất ổn định điều khiển do không khớp tham số, hoặc các động cơ lớn hơn vượt quá định mức dòng điện 95A của mô-đun — không được hỗ trợ và có thể dẫn đến hư hỏng bộ khuếch đại, động cơ hoặc cả hai. Dữ liệu tham số động cơ được lưu trữ trong NVRAM của bộ khuếch đại trục chính và phải khớp với động cơ được kết nối thực tế.
Q3: Mô-đun hiển thị AL-12 khi động cơ trục chính bị ngắt kết nối. Điều này cho biết điều gì?
Cảnh báo 12 (Quá dòng Bus DC) khi các dây động cơ bị ngắt kết nối khỏi các đầu cuối U/V/W có nghĩa là tình trạng quá dòng xảy ra bên trong chính bộ khuếch đại, không phải trong mạch động cơ. Điều này chỉ ra sự hỏng hóc của các transistor công suất IGBT trong tầng công suất — các mô-đun thực hiện chuyển đổi DC-sang-AC thực tế. Hỏng hóc IGBT trong bộ truyền động trục chính thường do ứng suất nhiệt tích lũy từ sự suy giảm hệ thống làm mát, các ngắn mạch phía động cơ đã làm căng các transistor trước khi cầu chì bảo vệ hoạt động, hoặc đơn giản là sự suy giảm do tuổi tác. Tình trạng lỗi này thường yêu cầu sửa chữa cấp độ linh kiện của PCB nguồn bởi một trung tâm sửa chữa bộ truyền động FANUC có trình độ, thay thế các mô-đun IGBT và kiểm tra mạch điều khiển cổng.
Q4: Sự khác biệt thực tế giữa A06B-6088-H222 và A06B-6088-H222 trong dòng HV 400V là gì?
Dòng A06B-6088 hoàn toàn thuộc lớp 200V (đầu vào bus DC 283–325V, lấy từ nguồn cung cấp ba pha AC 200–230V). Các bộ khuếch đại trục chính Alpha lớp 400V mang các tiền tố mã sản phẩm khác trong dòng A06B-6102 hoặc A06B-6111, với "HV" trong mã hiệu của chúng và điện áp bus DC trong phạm vi 500–700V. Hai dòng này không thể thay thế cho nhau — chúng yêu cầu các mô-đun nguồn khác, các biến thể động cơ khác được định mức cho lớp điện áp tương ứng và dây nối tủ khác. Nếu một máy chạy trên nguồn AC 400V và sử dụng hệ thống trục chính Alpha HV, thì A06B-6088-H222#H500 hoàn toàn là mô-đun sai. Xác nhận điện áp cung cấp của máy và loại mô-đun nguồn trước khi chỉ định bất kỳ bộ khuếch đại trục chính Alpha nào.
Q5: Các hành động bảo trì phòng ngừa được khuyến nghị cho mô-đun này để tránh các lỗi không theo lịch trình là gì?
Hai hạng mục bảo trì quan trọng nhất là quạt làm mát. Quạt ngoài 12mm (A90L-0001-0335/B) và quạt trong 60mm (A90L-0001-0422) đều bị hao mòn theo giờ hoạt động, và quạt hỏng dẫn trực tiếp đến cảnh báo nhiệt và cuối cùng là hư hỏng IGBT do quá nhiệt. Việc thay thế quạt chủ động theo lịch trình — thường là mỗi 2–3 năm hoạt động nặng, hoặc khi có bất kỳ dấu hiệu luồng khí giảm hoặc tiếng ồn bất thường nào — là thực hành tiêu chuẩn trong các bộ phận bảo trì máy công cụ. Ngoài quạt, việc kiểm tra định kỳ đường thông gió của mô-đun để phát hiện phoi tích tụ hoặc nhiễm sương làm mát, kiểm tra tất cả các kết nối đầu cuối nguồn bus DC và động cơ xem có bị ăn mòn hoặc lỏng lẻo không, và kiểm tra các đầu nối cáp bộ mã hóa/cảm biến là các hạng mục định kỳ khác. Khi một bộ truyền động đã được lưu trữ, nó nên được cấp nguồn dần dần nếu có thể, vì các tụ điện điện phân trong các bộ truyền động được lưu trữ lâu ngày có thể phát triển các vấn đề về dòng rò rỉ biểu hiện dưới dạng bất thường của bus DC khi bật nguồn lần đầu.
