SPM-26 | Giao diện Loại 1 | Đầu vào 283–325 VDC | Đầu ra 230 VAC / 111A | Trục chính Alpha aP40 / Model 26 | Dòng 200V | Bo mạch PCB bên trong: A16B-2202-0432 + A20B-1006-0482
Trong dòng bộ khuếch đại trục chính FANUC Alpha, mỗi bước tăng công suất mang lại sự gia tăng đáng kể về dòng điện mà trục chính của máy có thể duy trì. A06B-6088-H226#H500 nằm ngay trên SPM-22 trong dòng A06B-6088, sử dụng cùng giao diện Loại 1 và cùng kiến trúc lớp 200V, nhưng cung cấp dòng điện đầu ra định mức 111A thay vì 95A của SPM-22. Mức tăng 17% về dòng điện khả dụng này là yếu tố làm cho H226 trở thành mô-đun phù hợp cho các trục chính FANUC Alpha cấp tiếp theo — những trục chính yêu cầu mô-men xoắn liên tục cao hơn và khả năng quá độ cao hơn mà SPM-22 có thể cung cấp.
Tên gọi SPM-26 đánh dấu mô-đun này là một đơn vị tầm trung trong dòng A06B-6088. Đây là bộ truyền động thường được ghép nối với các trục chính FANUC Alpha Model 26 và aP40, cả hai đều phổ biến trên các trung tâm gia công ngang và dọc đòi hỏi khả năng loại bỏ kim loại nghiêm túc trong các chu kỳ sản xuất kéo dài.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6088-H226#H500 |
| Dòng sản phẩm | Mô-đun Bộ khuếch đại trục chính FANUC Alpha SPM |
| Tên gọi Model | SPM-26 |
| Loại giao diện | Loại 1 |
| Điện áp đầu vào liên kết DC | 283–325 VDC |
| Điện áp đầu ra AC (Tối đa) | 230 VAC |
| Dòng điện đầu ra định mức | 111 A |
| Động cơ áp dụng | Động cơ trục chính AC FANUC Alpha Model 26 / aP40 |
| Giao diện phản hồi | Cảm biến Alpha tiêu chuẩn (cảm biến M / MZ / cảm biến từ, bộ mã hóa vị trí) |
| Bo mạch điều khiển | A16B-2202-0432 |
| Bo mạch nguồn | A20B-1006-0482 |
| Quạt làm mát ngoài | A90L-0001-0335/B |
| Quạt làm mát trong | A90L-0001-0422 |
| Nhiệt độ hoạt động | 0°C đến +55°C |
| Nhiệt độ lưu trữ | −20°C đến +60°C |
| Tài liệu tham khảo | B-65162 |
| Các phiên bản liên quan | #H500, #H501, #500CS (các biến thể phần mềm — không thể thay thế cho nhau) |
| Mô-đun trước đó trong dòng | A06B-6088-H222 (SPM-22, 95A) |
| Mô-đun tiếp theo trong dòng | A06B-6088-H230 (SPM-30) |
Cả SPM-22 (A06B-6088-H222) và SPM-26 (A06B-6088-H226) đều sử dụng chung bo mạch điều khiển A16B-2202-0432 và kiến trúc giao diện Loại 1. Chúng nằm trong cùng một định dạng khe cắm tủ vật lý, kết nối với bus DC theo cùng một cách và giao tiếp với CNC thông qua cùng một liên kết nối tiếp. Một kỹ thuật viên quen thuộc với một mô-đun sẽ cảm thấy thoải mái ngay lập tức với mô-đun kia.
Sự khác biệt nằm ở tầng công suất. H226 sử dụng bo mạch nguồn A20B-1006-0482 thay vì A20B-1006-0481 của H222 — một bộ lắp ráp tương tự về mặt vật lý nhưng khác biệt về điện, hỗ trợ định mức đầu ra liên tục cao hơn 111A. Giới hạn dòng điện cao hơn này có nghĩa là SPM-26 có thể đáp ứng nhu cầu mô-men xoắn của các trục chính Alpha lớn hơn mà không bị giới hạn nhiệt của bộ khuếch đại trong quá trình cắt kéo dài. Trên các máy chạy dao phay mặt có đường kính lớn, các hoạt động doa nặng, hoặc các chu kỳ ren có tốc độ ăn cao trên vật liệu cứng, khoảng dự phòng dòng điện bổ sung đó là yếu tố phân biệt hoạt động liên tục mượt mà với các cảnh báo quá tải gây phiền nhiễu.
Hai mô-đun không thể thay thế cho nhau mà không xác minh tham số và xác nhận khả năng tương thích của động cơ — các tham số trục chính được lưu trữ trong bộ truyền động phải khớp với động cơ được kết nối thực tế, và việc sử dụng SPM-22 thay cho SPM-26 sẽ hạn chế mô-men xoắn trục chính có sẵn nếu động cơ yêu cầu dòng điện cao hơn.
Dòng trục chính Alpha của FANUC được xây dựng dựa trên việc ghép nối các tầng công suất cụ thể với các đặc tính hiệu suất động cơ cụ thể. A06B-6088-H226#H500 là bộ truyền động phù hợp cho các trục chính Alpha Model 26 và aP40 — cả hai đều là động cơ trục chính AC tầm trung xuất hiện trên nhiều thông số kỹ thuật của OEM máy công cụ trong những năm sản xuất nền tảng Alpha.
Đặc biệt, aP40 là lựa chọn động cơ trục chính được ưa chuộng cho các nhà sản xuất trung tâm gia công chế tạo máy trong phân khúc công suất trục chính 15–30 kW. Sự kết hợp giữa dải tốc độ mô-men xoắn không đổi và công suất không đổi, phản hồi cảm biến Alpha tích hợp và khả năng tương thích với hệ thống mô-đun Alpha 200V đã làm cho nó trở thành một cặp tiêu chuẩn trên các máy được bán cho ngành hàng không vũ trụ, khuôn mẫu và khuôn dập, và các ứng dụng xưởng gia công đa dụng. Khi trục chính của máy sử dụng động cơ này, H226#H500 là mô-đun được chỉ định.
Giao diện cảm biến Loại 1 trên mô-đun này hỗ trợ cảm biến M, bộ mã hóa vị trí và cảm biến từ được sử dụng để định hướng trục chính — đầy đủ các tùy chọn phản hồi mà các bộ điều khiển CNC FANUC 0, 6, 10, 11, 15, 16i, 18i và 21i mong đợi khi giao tiếp với các cấu hình động cơ trục chính này.
Một trong những tính năng thiết kế mà FANUC nhấn mạnh trên dòng mô-đun Alpha là tái tạo nguồn năng lượng — khả năng trả năng lượng phanh từ động cơ trục chính trở lại đường dây cung cấp năng lượng thay vì tiêu tán nó dưới dạng nhiệt trong điện trở phanh. Khi một trục chính có quán tính lớn giảm tốc từ tốc độ tối đa về 0, năng lượng động học của động cơ phải đi đâu đó. Trong các kiến trúc bộ truyền động cũ hơn, năng lượng đó trở thành nhiệt trong một dãy điện trở. Trong hệ thống mô-đun Alpha, Mô-đun Nguồn (PSM) xử lý việc tái tạo năng lượng, và mô-đun bộ khuếch đại trục chính cung cấp dòng điện phanh trở lại qua bus DC đến PSM, bộ này cấp lại cho nguồn AC.
Đối với H226, kiến trúc này có ý nghĩa thực tế. Một động cơ trục chính thuộc lớp Model 26 có quán tính rôto đáng kể. Năng lượng giải phóng trong quá trình giảm tốc nhanh từ 8.000 vòng/phút không hề nhỏ. Nếu không có tái tạo năng lượng, tải năng lượng đó sẽ yêu cầu các điện trở phanh lớn, chuyên dụng với các biện pháp quản lý nhiệt tương ứng. Với kiến trúc PSM tái tạo năng lượng, năng lượng được tái tuần hoàn vào nguồn cung cấp, giảm nhiệt lượng sinh ra trong tủ và giảm mức tiêu thụ năng lượng ròng của máy trong một ngày sản xuất đầy đủ.
Bản thân mô-đun H226 không thực hiện tái tạo năng lượng một cách độc lập — đây là chức năng cấp hệ thống được phân phối giữa SPM và PSM. Đảm bảo khả năng tái tạo năng lượng của PSM phù hợp với nhu cầu servo và trục chính kết hợp của máy là một phần của việc định cỡ hệ thống phù hợp.
Về mặt vật lý, A06B-6088-H226#H500 chứa hai bo mạch mạch chính hoạt động phối hợp.
Bo mạch nguồn A16B-2202-0432 xử lý tất cả các thông tin: giao tiếp nối tiếp với CNC qua liên kết trục chính nối tiếp FANUC, tạo lệnh dòng điện từ tham chiếu tốc độ và vị trí, giám sát cảnh báo, lưu trữ tham số NVRAM và màn hình hiển thị 7 đoạn phía trước cung cấp mã trạng thái và mã lỗi cho kỹ thuật viên bảo trì. Khi xuất hiện các cảnh báo liên quan đến giao tiếp (AL-24, AL-25) hoặc các cảnh báo CPU/bộ nhớ (AL-13, AL-16, AL-17, AL-18), bo mạch này là trọng tâm của việc cô lập lỗi.
Bo mạch nguồn A20B-1006-0482 quản lý việc chuyển đổi thực tế nguồn điện bus DC thành AC ba pha ở biên độ và tần số được lệnh. Nó chứa các mạch điều khiển cổng cho các transistor IGBT, cảm biến bus DC, đo dòng điện trên các pha đầu ra và các mạch bảo vệ phần cứng phát hiện quá dòng và quá áp ở cấp độ silicon trước khi chúng có thể làm hỏng các transistor. Các cảnh báo 3, 9, 11, 12 và 30 đều chỉ ra tầng công suất và các thành phần liên quan của nó.
Không bo mạch nào được bán hoặc thay thế như một thành phần riêng lẻ — các chuyên gia FANUC cung cấp và bảo trì toàn bộ cụm mô-đun.

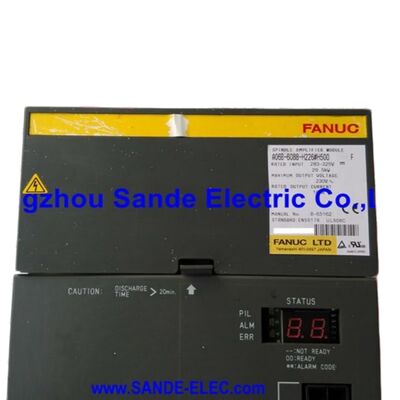

Màn hình LED 7 đoạn kép trên bảng điều khiển phía trước của H226 hiển thị trạng thái của mô-đun bằng hai ký tự, tuân theo cấu trúc mã cảnh báo tương tự như phần còn lại của dòng Alpha SPM. Các mã thường gặp nhất trong thực tế:
AL-01 (Quá nhiệt động cơ) — Công tắc nhiệt của động cơ trục chính đã ngắt. Kiểm tra quạt làm mát của động cơ và đường dẫn thông gió trước khi kết luận mô-đun bị lỗi.
AL-03 (Cầu chì trên liên kết DC bị nổ) — Chỉ ra cầu chì DC link bên trong SPM, thường do sự kiện quá dòng ở tầng công suất. Chẩn đoán nguyên nhân gốc rễ trước khi thay thế cầu chì.
AL-09 (Quá nhiệt bán dẫn công suất) — Nhiệt độ tản nhiệt IGBT đã vượt quá giới hạn. Kiểm tra cả hai quạt làm mát — quạt ngoài 12mm và quạt trong 60mm — và xác minh luồng không khí qua tủ.
AL-12 (Quá dòng trong mạch công suất) — Cảnh báo nghiêm trọng nhất, chỉ ra ứng suất IGBT. Quy trình chẩn đoán tiêu chuẩn: tháo các dây dẫn động cơ U/V/W và lệnh cho trục chính. Nếu AL-12 biến mất, lỗi nằm ở cuộn dây động cơ hoặc cáp. Nếu nó vẫn tồn tại, các transistor tầng công suất bị nghi ngờ.
AL-24 / AL-25 (Lỗi truyền nối tiếp / Dừng) — Lỗi giao tiếp giữa CNC và SPM. Bắt đầu chẩn đoán từ cáp liên kết nối tiếp và các đầu nối; tiến tới bo mạch điều khiển nếu tính toàn vẹn của cáp được xác nhận.
Hậu tố theo sau dấu thăng trong mã sản phẩm bộ khuếch đại trục chính FANUC không phải là tùy chọn. Đối với dòng H226, các phiên bản được ghi nhận là #H500 (bản phát hành gốc), #H501 (phần mềm đã sửa đổi) và #500CS (thông số kỹ thuật đặc biệt). Các phiên bản này chứa firmware khác nhau trên bo mạch điều khiển A16B-2202-0432, và các khác biệt ảnh hưởng đến khả năng tương thích tham số trục chính, hành vi chức năng và trong một số trường hợp là sự sẵn có của một số tính năng trục chính nhất định.
Các chuyên gia FANUC và các trung tâm sửa chữa CNC liên tục cảnh báo: hậu tố chính xác phải khớp khi tìm nguồn thay thế. Một máy được cấu hình với H226#H500 có các tham số trục chính được khớp với firmware đó. Thay thế bằng #H501 có nguy cơ không khớp tham số có thể gây ra hành vi trục chính không mong muốn, bất thường trong điều chỉnh hoặc cảnh báo rõ ràng khi bật nguồn lần đầu sau khi thay thế. Trong bối cảnh bảo trì theo kế hoạch, nơi một kỹ thuật viên có trình độ sẽ xác minh và điều chỉnh lại các tham số trục chính, việc thay thế có thể quản lý được. Trong trường hợp khẩn cấp, đó là một sự phức tạp mà các kỹ sư bảo trì FANUC có kinh nghiệm đặc biệt cố gắng tránh bằng cách dự trữ và tìm nguồn cung cấp phiên bản hậu tố chính xác.
Q1: A06B-6088-H226#H500 được thiết kế để điều khiển trục chính nào, và nó có thể thay thế SPM-22 (H222) trong một hệ thống hiện có không?
Mô-đun này được chỉ định cho các trục chính FANUC Alpha Model 26 và aP40, cả hai đều yêu cầu dòng điện đầu ra định mức 111A mà mô-đun này cung cấp. Việc thay thế H226 cho H222 (95A) trong một máy sử dụng động cơ aP22 hoặc nhỏ hơn về mặt kỹ thuật là có thể về mặt điện — mô-đun có định mức cao hơn sẽ hoạt động ở mức sử dụng thấp hơn — nhưng yêu cầu xác minh tham số để đảm bảo dữ liệu trục chính được tải trong mô-đun thay thế khớp với động cơ được kết nối thực tế. Đi theo hướng ngược lại — đặt H222 vào vị trí được chỉ định H226 — sẽ hạn chế dòng điện trục chính có sẵn và không được khuyến khích. Luôn khớp định mức SPM với thông số kỹ thuật của động cơ.
Q2: Cả H222 và H226 đều sử dụng chung bo mạch điều khiển A16B-2202-0432. Điều này có nghĩa là hai mô-đun có thể thay thế cho nhau không?
Không. Mặc dù chúng sử dụng chung mã bo mạch điều khiển, nhưng bo mạch nguồn khác nhau (A20B-1006-0481 cho H222 so với A20B-1006-0482 cho H226), và các tham số động cơ được lưu trữ trong NVRAM được khớp với các định mức động cơ khác nhau. Ngoài ra, phiên bản firmware ảnh hưởng đến hành vi chức năng của trục chính. Lắp H222 vào vị trí yêu cầu H226 sẽ hạn chế đầu ra dòng điện và có thể gây ra cảnh báo quá tải ở tải trục chính thông thường. Việc thay thế ngược lại cũng không được khuyến khích nếu không xác minh lại toàn bộ tham số. Các mô-đun này nên được coi là các cụm được ghép nối với động cơ, không phải là các tầng công suất có thể thay thế cho nhau.
Q3: Thuật ngữ giao diện Loại 1 có ý nghĩa thực tế gì đối với khả năng tương thích hệ thống CNC?
Loại 1 là thông số kỹ thuật giao diện cơ bản trong dòng Alpha SPM, hỗ trợ các chức năng điều khiển trục chính tiêu chuẩn được sử dụng trong phần lớn các ứng dụng trung tâm gia công: tốc độ biến đổi, định hướng trục chính (M19), chọn hộp số, đồng bộ hóa trục chính cơ bản và phản hồi tốc độ/vị trí cho CNC. Nó giao tiếp qua liên kết trục chính nối tiếp FANUC và tương thích với các thế hệ CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i và 30i/31i/32i. Những gì nó không hỗ trợ là điều khiển đường viền Cs (yêu cầu Loại 4 và cảm biến có độ phân giải cao) và một số chế độ đồng bộ hóa đa trục chính nâng cao. Đối với hầu hết các bộ truyền động trục chính trung tâm gia công, khả năng Loại 1 chính xác là những gì ứng dụng yêu cầu, và chỉ định loại giao diện phức tạp hơn sẽ làm tăng chi phí mà không mang lại lợi ích chức năng.
Q4: Cảnh báo AL-09 (Quá nhiệt bán dẫn công suất) liên tục xuất hiện trên mô-đun này. Nên kiểm tra gì trước tiên?
A06B-6088-H226#H500 dựa vào cả quạt ngoài 12mm (A90L-0001-0335/B) và quạt làm mát trong 60mm (A90L-0001-0422) để giữ cho tản nhiệt IGBT trong giới hạn nhiệt độ. Lỗi quạt là nguyên nhân phổ biến nhất của AL-09, và cả hai quạt nên được kiểm tra ngay lập tức — xác nhận chúng quay tự do, ở tốc độ chính xác, và các cánh quạt cũng như các đường dẫn khí không bị cản trở bởi mạt kim loại tích tụ hoặc cặn sương làm mát. Nhiệt độ môi trường xung quanh tủ và luồng không khí qua chồng mô-đun là các kiểm tra thứ cấp. Nếu cả hai quạt đều hoạt động bình thường và cảnh báo vẫn tồn tại, nhiệt độ môi trường xung quanh cao trong tủ điện hoặc tải bị ngắn mạch một phần làm tăng tiêu tán công suất có thể là nguyên nhân. Thay thế quạt chủ động theo lịch trình — thường là hai đến ba năm hoạt động nặng — là bảo trì phòng ngừa tiêu chuẩn cho các bộ truyền động trục chính mô-đun Alpha.
Q5: Phiên bản #H500 của H226 có sẵn hàng mới không, hay chỉ có hàng đã tân trang/sửa chữa?
Dòng A06B-6088 Alpha là một dòng sản phẩm trưởng thành, và việc sản xuất mới tại nhà máy của H226#H500 không có sẵn một cách đáng tin cậy thông qua các kênh phân phối thông thường. Thị trường cung cấp bao gồm các đơn vị đã tân trang được xử lý bởi các trung tâm sửa chữa chuyên dụng FANUC, các đơn vị tồn kho cũ mới từ các nhà phân phối được ủy quyền đã giữ hàng tồn kho và các đơn vị đã qua sử dụng đã được kiểm tra được tháo ra từ các máy đã ngừng hoạt động. Các chuyên gia sửa chữa FANUC uy tín kiểm tra các mô-đun này trên các động cơ trục chính FANUC thực tế và bộ điều khiển CNC — không chỉ trên bộ nguồn thử nghiệm — để xác minh hiệu suất trong các điều kiện nhiệt và điện của hoạt động thực tế. Khi tìm nguồn thay thế, việc xác nhận phương pháp kiểm tra và các điều khoản bảo hành từ nhà cung cấp là sự cẩn trọng phù hợp trước khi mua. Các biến thể #H501 và #500CS cũng đang lưu hành trên thị trường, và việc xác nhận hậu tố chính xác khớp với bản gốc trước khi chấp nhận giao hàng là điều cần thiết.
