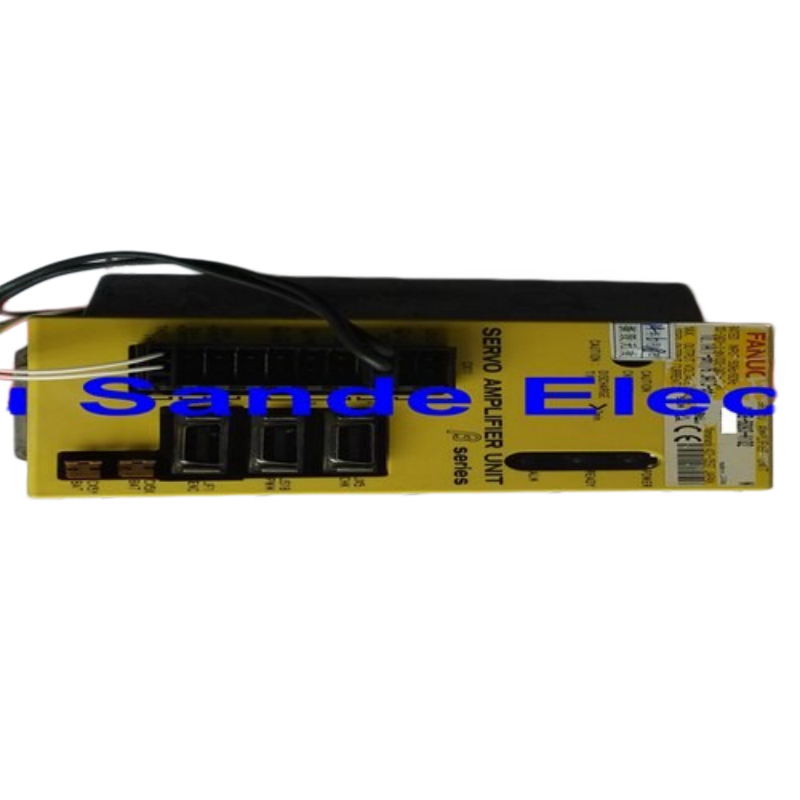

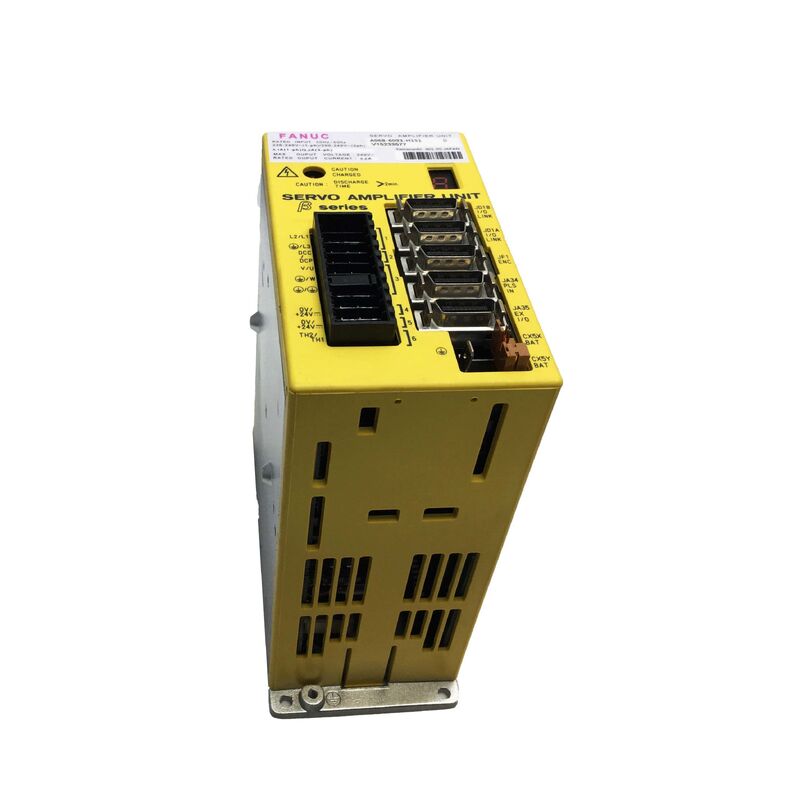

Trên máy công cụ CNC, bộ khuếch đại servo nằm giữa bộ điều khiển CNC và động cơ không phải là một thành phần thụ động. Nó là yếu tố chủ động dịch các lệnh vị trí từ CNC thành dòng điện động cơ được kiểm soát chính xác — xác định xem trục có di chuyển chính xác, tăng tốc mượt mà và dừng đúng vị trí được lệnh hay không. FANUC A06B-6093-H102 là bộ khuếch đại servo FANUC dòng Beta SVU-20 một trục: một đơn vị kênh đơn, tự chứa với nguồn điện tích hợp, giao diện PWM Loại B và tất cả các bộ điều khiển cần thiết để chạy động cơ servo dòng Beta từ hệ thống CNC FANUC.
| Tham số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6093-H102 |
| Mã hiệu Model | Beta Servo Unit SVU-20 / SVU1-20 |
| Dòng máy | FANUC Beta (β) Series |
| Loại giao diện | Loại B — PWM (Điều chế độ rộng xung) |
| Điện áp đầu vào (1 pha) | 220–240 V AC, 10.1 A |
| Điện áp đầu vào (3 pha) | 200–240 V AC, 6.3 A |
| Tần số đầu vào | 50/60 Hz |
| Dòng điện đầu ra định mức | 5.9 A |
| Điện áp đầu ra tối đa | 240 V |
| Số trục | 1 (một trục) |
| Loại điều khiển | Điều khiển trục tiến một trục |
| Nguồn điện | Tích hợp (đơn vị tự chứa) |
| Bảng dây nối | A20B-2100-0130 |
| Card điều khiển | A20B-2002-032x |
| Trọng lượng | Khoảng 3.99 lbs (1.81 kg) |
| Nhà sản xuất | FANUC Corporation, Nhật Bản |
Một trong những đặc điểm phân biệt dòng FANUC Beta SVU với kiến trúc bộ điều khiển Alpha là nguồn điện tích hợp. Bộ điều khiển dòng Alpha yêu cầu một mô-đun nguồn (PSM) chuyên dụng để chuyển đổi nguồn điện AC thành bus DC cấp cho các mô-đun servo SVM. Beta SVU khác biệt: nó tích hợp bộ chuyển đổi AC-DC của riêng mình bên trong, làm cho nó trở thành một đơn vị độc lập có thể được đặt và đấu dây độc lập ở bất kỳ đâu trên máy mà không cần tích hợp vào bus điều khiển được chia sẻ.
Kiến trúc tự chứa này chính xác là lý do tại sao A06B-6093-H102 là lựa chọn tiêu chuẩn cho các ứng dụng trục phụ và trục phụ trợ trên máy công cụ CNC — bộ thay dao tự động, trục quay tháp pháo, bàn quay trục thứ tư và thiết bị ngoại vi cần khả năng định vị servo nhưng hoạt động độc lập với bộ điều khiển trục tiến chính.
A06B-6093-H102 sử dụng giao diện PWM Loại B — một liên kết điều chế độ rộng xung nối tiếp giữa bộ điều khiển CNC và bộ khuếch đại servo. Đây là một trong hai loại giao diện chính trong dòng FANUC Beta SVU; loại còn lại là phiên bản I/O Link (hậu tố H152). Giao diện Loại B cho phép bộ điều khiển kết nối với bus lệnh servo tiêu chuẩn của các bộ điều khiển CNC dòng FANUC, làm cho nó tương thích với các thế hệ điều khiển tương tự đã chạy bộ điều khiển dòng Alpha.
Các bộ khuếch đại dòng BETA này thường được trang bị bộ điều khiển CNC Dòng 0. Rộng hơn, A06B-6093-H102 tương thích với các bộ điều khiển CNC dòng FANUC 15, 16, 18, 20 và 21 thông qua giao diện Loại B. Phiên bản Loại B cũng có thể lắp vào các hệ thống điều khiển dòng Alpha, mang lại sự linh hoạt cho các nhà thiết kế máy khi trộn các loại điều khiển trong một tủ điều khiển duy nhất.
Bộ khuếch đại servo FANUC A06B-6093-H102 SVU-20 được sử dụng trong các ứng dụng nhỏ trên máy công cụ CNC hoặc robot. Thế hệ này là dòng Beta đầu tiên của các đơn vị servo.
Cụ thể hơn, dòng đầu ra 5.9A của SVU-20 và cấu hình một trục phù hợp với yêu cầu điều khiển cho:
Bộ thay dao tự động (ATC) — cánh tay gá ATC và bộ chọn ổ dao trên trung tâm gia công thường được điều khiển bởi động cơ servo dòng Beta, yêu cầu một bộ điều khiển một trục nhỏ gọn, độc lập hoạt động trên bus servo của CNC
Tháp pháo máy tiện CNC — chỉ số tháp pháo được cấp nguồn trên máy tiện CNC nơi tháp pháo phải định vị chính xác đến trạm được lệnh dưới điều khiển servo
Bàn quay trục thứ 4 — bộ điều khiển trục quay phụ trên trung tâm gia công nơi bộ khuếch đại một trục nhỏ gọn điều khiển động cơ bàn quay độc lập với các bộ điều khiển trục X/Y/Z chính
Robot công nghiệp — các trục khớp nhỏ hơn trên robot FANUC hoặc thiết bị liền kề robot nơi dòng Beta cung cấp giải pháp servo một trục hiệu quả về chi phí
Thiết bị tự động hóa ngoại vi — chỉ số băng tải, bộ truyền động con thoi và các trục định vị trên dây chuyền sản xuất tự động nơi Beta SVU hoạt động như một đơn vị servo độc lập
A06B-6093-H102 với dòng đầu ra 5.9A phù hợp với các động cơ dòng Beta nhỏ hơn. Bộ khuếch đại servo kênh đơn H102 này điều khiển các động cơ như B2/3000. Beta B2/3000 (2 Nm, 3.000 vòng/phút) là cặp động cơ điển hình, đặt SVU-20 ở mức dòng điện phù hợp cho các trục định vị nhỏ gọn với yêu cầu mô-men xoắn vừa phải.
A06B-6093-H102 được xây dựng trên hai bảng mạch bên trong: bảng dây A20B-2100-0130, xử lý tầng transistor công suất và kết nối đầu ra động cơ, và card điều khiển A20B-2002-032x, quản lý tính toán vòng lặp servo và giao diện CNC. Không có bảng mạch nào được bảo trì riêng biệt — đơn vị được bảo trì ở cấp độ lắp ráp hoàn chỉnh. Các mô-đun transistor công suất, bộ pin, cầu chì và quạt làm mát bên trong có sẵn dưới dạng các thành phần dịch vụ riêng lẻ cho kỹ thuật viên thực hiện sửa chữa cấp độ thành phần.
Tản nhiệt ở mặt bên của bộ điều khiển cung cấp quản lý nhiệt cho hoạt động liên tục. Nó được làm bằng nhôm đùn — một chất dẫn nhiệt rất hiệu quả giúp giữ cho tầng công suất nằm trong giới hạn nhiệt độ hoạt động trong các chu kỳ định vị liên tục.
Dòng FANUC Beta (β) đại diện cho nền tảng servo tối ưu hóa chi phí của FANUC — được thiết kế để mang lại hiệu suất định vị đáng tin cậy với chi phí thấp hơn dòng Alpha, cho các ứng dụng không yêu cầu hiệu suất động cực cao của kiến trúc Alpha nhưng chắc chắn cần điều khiển servo đáng tin cậy. Trong triết lý này, định dạng SVU (Servo Unit) — tự chứa, với nguồn điện tích hợp — là cách triển khai đơn giản nhất: một trục, một đơn vị, cấp nguồn độc lập.
A06B-6093-H102 là thế hệ đầu tiên của Beta SVU với giao diện Loại B, trước dòng βi mới hơn (A06B-6114-H103) sử dụng giao diện cáp quang FSSB. Đối với các máy được thiết kế dựa trên bộ điều khiển dòng FANUC 0, 15, 16, 18, 20 hoặc 21 với giao diện servo Loại B, A06B-6093-H102 là thông số kỹ thuật Beta SVU-20 chính xác.
Q1: Sự khác biệt giữa A06B-6093-H102 (Loại B) và A06B-6093-H112 (I/O Link) là gì?
Cả hai đều là đơn vị FANUC Beta SVU-20 với cùng tầng công suất và dòng đầu ra 5.9A. Sự khác biệt là giao diện với CNC. H102 sử dụng giao diện PWM Loại B, kết nối qua bus lệnh servo của bộ điều khiển CNC FANUC Dòng 0/15/16/18/20/21. H112 sử dụng giao diện I/O Link, được thiết kế cho các trục định vị phụ được điều khiển qua mạng I/O Link của CNC. Chọn dựa trên loại giao diện mà bộ điều khiển CNC của bạn sử dụng để lệnh cho trục.
Q2: A06B-6093-H102 có yêu cầu mô-đun nguồn PSM riêng biệt không?
Không. Không giống như các mô-đun SVM dòng FANUC Alpha, Beta SVU-20 là một đơn vị hoàn toàn tự chứa với nguồn điện tích hợp của riêng nó. Nó kết nối trực tiếp với nguồn điện AC (220–240V một pha hoặc 200–240V ba pha) và chuyển đổi nội bộ thành bus DC cần thiết để điều khiển động cơ. Không cần PSM bên ngoài, đó là lý do tại sao bộ điều khiển này có thể được đặt độc lập ở bất kỳ đâu trên máy.
Q3: Bộ điều khiển CNC FANUC nào tương thích với A06B-6093-H102?
Giao diện Loại B trên A06B-6093-H102 tương thích với FANUC Series 0, 15, 16, 18, 20 và 21 bộ điều khiển CNC. Nó cũng có thể được sử dụng trong các cấu hình bộ điều khiển dòng Alpha hỗ trợ kết nối giao diện Loại B. Xác nhận loại giao diện servo của mẫu CNC cụ thể của bạn trước khi chỉ định bộ điều khiển này cho một cài đặt mới.
Q4: A06B-6093-H102 trên máy của chúng tôi đang hiển thị cảnh báo — làm thế nào để chẩn đoán nó?
Dòng Beta SVU sử dụng hệ thống chỉ báo cảnh báo LED trên mặt trước của bộ điều khiển. Không giống như các mô-đun dòng Alpha hiển thị mã số trực tiếp, mã cảnh báo Beta SVU phải được đối chiếu ngược với màn hình CNC hoặc màn hình điều khiển robot để xác định lỗi cụ thể. Kiểm tra màn hình cảnh báo servo của CNC cho số trục tương ứng với bộ điều khiển này. Các chế độ lỗi phổ biến bao gồm lỗi quạt làm mát, tình trạng quá dòng do lỗi động cơ hoặc dây dẫn và các vấn đề về nguồn điện. Các cảnh báo dai dẳng không thể xóa bằng cách bật/tắt nguồn thường cho thấy bộ điều khiển cần sửa chữa cấp độ thành phần hoặc thay thế.
Q5: A06B-6093-H102 có thể sửa chữa được không và có đáng sửa chữa so với thay thế không?
Việc sửa chữa cấp độ thành phần được hỗ trợ tốt cho bộ điều khiển này. Các transistor công suất, quạt làm mát, bộ pin và cầu chì đều có sẵn dưới dạng các bộ phận dịch vụ riêng biệt. Các cơ sở sửa chữa có thiết bị kiểm tra FANUC Beta có thể kiểm tra bộ điều khiển đã sửa chữa trên thiết bị kiểm tra dưới điều kiện tải đầy đủ với động cơ Beta thực tế để xác nhận chức năng chính xác trước khi trả lại. Đối với bộ điều khiển bị lỗi mô-đun transistor hoặc quạt thay vì lỗi bảng mạch, sửa chữa thường là lựa chọn hiệu quả về chi phí. Các chương trình trao đổi — nơi cung cấp một đơn vị đã tân trang ngay lập tức trong khi đơn vị bị lỗi được trả lại — mang lại sự cân bằng tốt nhất giữa tốc độ và chi phí cho môi trường sản xuất nơi giảm thiểu thời gian ngừng hoạt động là ưu tiên.
