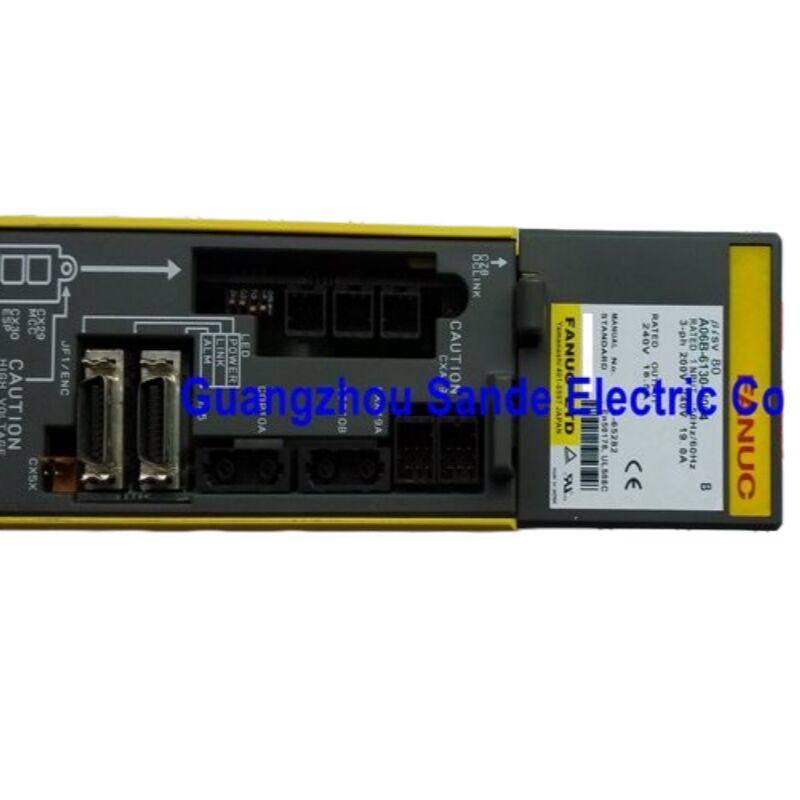

FANUC A06B-6130-H004 — Bộ khuếch đại servo trục đơn dòng Beta i Series SVM1-80i, Giao diện FSSB, 80A

Nhận dạng sản phẩm

Mã sản phẩm: A06B-6130-H004

Dòng: FANUC MELSERVO Beta i (βi) Series

Mã hiệu Model: SVM1-80i (Mô-đun Servo Trục Đơn, Lớp 80A)

Giao diện: FSSB — FANUC Servo Serial Bus (quang sợi)

Tài liệu tham khảo: B-65322

Đơn vị này là gì

Trong dòng bộ khuếch đại servo Beta i của FANUC, A06B-6130-H004 đảm nhận một vai trò cụ thể và được xác định rõ ràng: đó là mô-đun trục đơn 80A — đơn vị có công suất lớn nhất trong dòng SVM1 Beta i thế hệ đầu tiên. Trong khi các biến thể H001 (20A) và H002 (40A) nhỏ hơn xử lý các trục tải nhẹ hơn, H004 được chế tạo cho các trục đòi hỏi dòng điện cao liên tục và phản hồi gia tốc nhanh: bộ thay đổi dao cụ tự động, cơ cấu quay trục gá, và các trục quay hoặc tuyến tính chính xác phổ biến trên máy EDM.

Điều gì phân biệt toàn bộ gia đình bộ khuếch đại Beta i với dòng Alpha iSV là kiến trúc của nó. A06B-6130-H004 không phải là một mô-đun theo nghĩa truyền thống — nó mang bộ phận cấp nguồn tích hợp riêng, làm cho nó tự chứa về điện. Điều này cho phép nó được lắp đặt ở bất kỳ đâu trên máy công cụ, độc lập với bộ cấp nguồn PSM bên ngoài. Đối với các nhà sản xuất máy thiết kế tủ điều khiển nhỏ gọn hoặc định vị ổ đĩa gần trục mà nó phục vụ, sự độc lập này là một lợi thế thực tế thực sự.

Giao tiếp với CNC FANUC chạy qua FSSB — FANUC Servo Serial Bus — sử dụng cáp quang. Kết nối quang loại bỏ khả năng bị nhiễu của cáp tín hiệu điện trên các khoảng cách phổ biến trong lắp đặt máy công cụ, và giao tiếp đồng bộ tốc độ cao của giao thức FSSB là yếu tố cho phép các dòng điều khiển 0i-C và 0i-D đạt được sự đồng bộ hóa vị trí đa trục chặt chẽ trên tất cả các ổ đĩa được kết nối đồng thời.

Thông số kỹ thuật

Nguồn cấp tích hợp: Tại sao nó quan trọng trên sàn nhà máy

Kiến trúc tiêu chuẩn cho các ổ đĩa servo FANUC Alpha i bao gồm một Mô-đun Cấp nguồn (PSM) dùng chung cung cấp điện áp bus DC cho nhiều mô-đun SVM được nối tiếp trên một bus chung. Dòng SVM1 Beta i, bao gồm cả A06B-6130-H004, áp dụng một cách tiếp cận hoàn toàn khác. Mỗi đơn vị tích hợp bộ chỉnh lưu và tầng bus DC riêng — không cần PSM bên ngoài.

Từ góc độ thiết kế máy, kiến trúc tự chứa này có những hệ quả thực tế. Việc lắp đặt đơn giản hơn: một bộ kết nối đầu vào ba pha, một đường cấp nguồn điều khiển 24V DC và một cáp quang FSSB. Không có trình tự điện áp bus, không có PSM dùng chung để tính toán dựa trên sự kết hợp của tải trục, và không có nguy cơ lỗi PSM làm hỏng nhiều trục cùng lúc. Nếu A06B-6130-H004 gặp lỗi, máy sẽ mất một trục — không phải tất cả các trục dùng chung một nguồn cấp điện.

Đối với đội ngũ bảo trì, logic tương tự được áp dụng. Thay thế A06B-6130-H004 là một thao tác thay thế đơn giản: ngắt kết nối đầu vào ba pha, đầu ra nguồn động cơ, cáp quang FSSB, nguồn cấp điều khiển 24V và cáp phanh nếu có. Đơn vị thay thế đi kèm với nguồn cấp riêng đã được tích hợp sẵn. Không cần tính toán kích thước PSM, không cần cấu hình lại bus.

Truyền thông FSSB: Liên kết CNC

FSSB — FANUC Servo Serial Bus — là giao thức truyền thông nối tiếp tốc độ cao độc quyền của FANUC để kết nối CNC với bộ khuếch đại servo. A06B-6130-H004 kết nối với cổng FSSB của CNC thông qua cáp quang, và phương tiện quang không phải là chi tiết ngẫu nhiên. Môi trường máy công cụ tạo ra nhiễu điện từ đáng kể: ổ đĩa tần số biến đổi, gia nhiệt cảm ứng, cuộn dây rơ le và nguồn cấp điện chuyển mạch đều tạo ra tiếng ồn có thể làm hỏng cáp đồng tín hiệu trên các đường chạy dài từ tủ đến trục. Quang sợi không mang điện thế và miễn nhiễm với tất cả những điều đó.

Về phía truyền thông, FSSB hoạt động đồng bộ với chu kỳ nội suy của CNC. Mọi lệnh vị trí, mọi gói phản hồi bộ mã hóa và mọi trao đổi tham số giữa CNC và A06B-6130-H004 đều diễn ra đồng bộ với chu kỳ tính toán của CNC — thường là 1ms trên các hệ thống 0i tiêu chuẩn, với các tùy chọn chu kỳ nhanh hơn có sẵn trên các bộ điều khiển dòng 30i. Liên kết đồng bộ này là yếu tố cho phép chuyển động trục phối hợp mượt mà, chính xác, vì CNC biết chính xác khi nào mỗi ổ đĩa sẽ thực hiện mỗi bước vị trí.

Ứng dụng máy công cụ điển hình

Trục thay đổi dao tự động (ATC). Cánh tay ATC trên trung tâm gia công đứng — cơ cấu thực sự kéo dao ra khỏi trục chính, xoay đến băng dao, và trả lại dao mới — phải hoàn thành chu kỳ của nó nhanh chóng và lặp đi lặp lại, suốt ca làm việc. Gia tốc nhanh đến vị trí xác định, giảm tốc và dừng dứt khoát, giữ phanh tích cực trong khi dao được thay đổi. Khả năng dòng điện đỉnh 80A của A06B-6130-H004 cung cấp khoảng trống mô-men xoắn gia tốc mà trục ATC cần, và liên kết FSSB cung cấp độ trễ xác nhận vị trí cần thiết để khóa chuyển động ATC với định hướng trục chính và các trình tự kẹp/mở khóa dao.

Trục quay trục gá máy tiện CNC. Việc quay trục gá trên máy tiện tương tự như hoạt động ATC: các chuyển động ngắn, nhanh, chính xác đến các vị trí đã đánh dấu, được thực hiện nhiều lần mỗi giờ. Dòng điện đỉnh cao cho gia tốc nhanh, giữ vị trí tốt sau khi đánh dấu, và phục hồi đáng tin cậy khỏi tải đầu dao trong quá trình cắt. Máy tiện dòng FANUC 0i với trục gá trong phạm vi kích thước động cơ βiS nằm trong phạm vi ứng dụng của A06B-6130-H004.

Máy dây và máy xung EDM. Máy EDM dây và máy EDM xung sử dụng các trục servo để điều khiển vị trí điện cực ở độ phân giải rất cao và với phản ứng được giảm chấn tốt. Tải trục thường thấp nhưng yêu cầu băng thông vị trí cao — CNC cần ổ đĩa phản ứng nhanh với các lệnh hiệu chỉnh vị trí nhỏ. Liên kết truyền thông FSSB và chuỗi phản hồi bộ mã hóa βiS giữ cho độ trễ từ lệnh đến phản hồi chặt chẽ.

Trục thứ tư và thứ năm trên trung tâm gia công. Bàn quay và bàn nghiêng trên trung tâm gia công yêu cầu một trục servo phù hợp với động cơ điều khiển bàn. Đối với các bàn quay nhỏ hơn trong phạm vi động cơ βiS, A06B-6130-H004 cung cấp định mức dòng điện phù hợp kết hợp với giao diện FSSB tích hợp tự nhiên vào cấu hình điều khiển dòng 0i hoặc 30i hiện có.

Phần cứng bên trong: Bên trong có gì

A06B-6130-H004 được chế tạo dựa trên ba cụm chức năng. Giai đoạn công suất chứa một mô-đun transistor đơn 50A (IGBT) xử lý chuyển đổi PWM từ bus DC sang đầu ra động cơ ba pha. Bo mạch dây — A16B-3200-051x — cung cấp lớp kết nối giữa giai đoạn công suất, các đầu nối và bo mạch điều khiển. PCB điều khiển — A20B-2101-005x — xử lý truyền thông FSSB, xử lý vòng lặp dòng điện, giải mã phản hồi bộ mã hóa và tất cả giám sát bảo vệ.

Trong ba bộ phận này, mô-đun transistor là thành phần công suất duy nhất có sẵn riêng lẻ để sửa chữa cấp bo mạch. Hai PCB không có sẵn dưới dạng phụ tùng thay thế độc lập thông qua các kênh tiêu chuẩn; nếu một trong hai bo mạch bị lỗi, phương án kinh tế là trao đổi toàn bộ đơn vị hoặc sửa chữa chuyên nghiệp với thiết bị kiểm tra phù hợp. Cầu chì và quạt làm mát bên trong cũng có thể được bảo trì như các thành phần riêng lẻ, bao gồm các hạng mục bảo trì phổ biến nhất liên quan đến tuổi thọ.

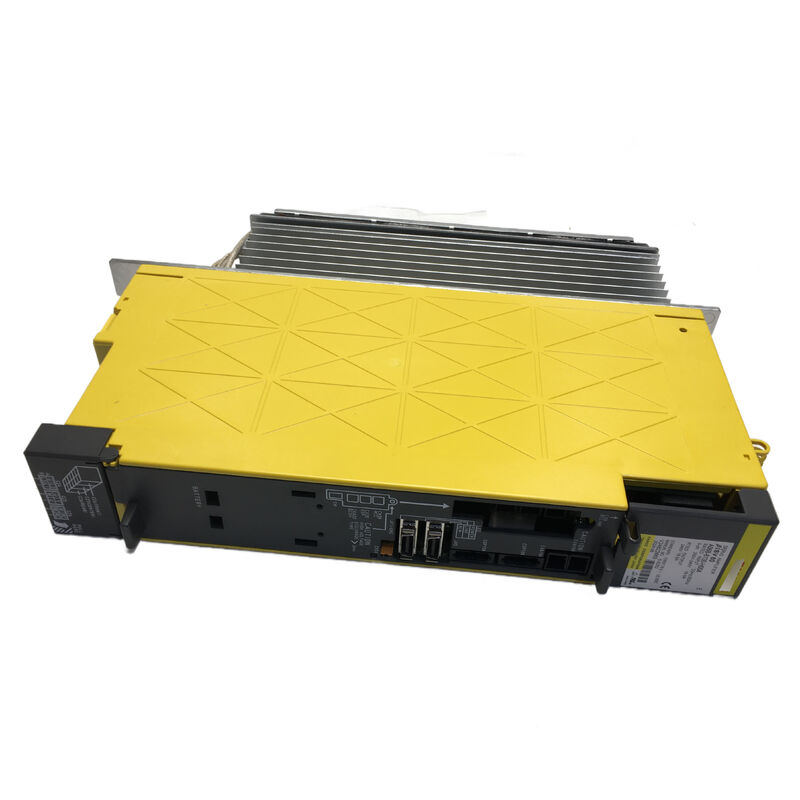

Yếu tố hình thức 263 × 335 × 59mm — hẹp và cao — phản ánh dấu chân lắp đặt ray tủ FANUC Beta i tiêu chuẩn. Các đơn vị được lắp đặt theo chiều dọc với các cánh tản nhiệt được định hướng để đối lưu tự nhiên theo chiều dọc, được bổ sung bởi quạt làm mát bằng khí cưỡng bức bên trong. Độ sâu 59mm cho phép bố trí tủ tương đối nhỏ gọn ngay cả khi nhiều đơn vị được lắp đặt cạnh nhau.

Bối cảnh dòng Beta i: Gia đình A06B-6130

Dòng A06B-6130 bao gồm toàn bộ dòng bộ khuếch đại SVM1 trục đơn Beta i thế hệ đầu tiên. H004 là biến thể có dòng điện cao nhất:

Cả bốn đều chia sẻ cùng giao diện quang FSSB, cùng kiến trúc nguồn cấp tích hợp và cùng phạm vi hoạt động 0°C–55°C. Việc lựa chọn giữa chúng được xác định bởi dòng điện định mức và dòng điện đỉnh của động cơ servo đang được điều khiển. Việc khớp định mức dòng điện của bộ khuếch đại với động cơ là rất quan trọng: bộ khuếch đại quá nhỏ sẽ đạt đến giới hạn dòng điện đỉnh trong quá trình gia tốc và kích hoạt cảnh báo quá dòng, trong khi bộ khuếch đại quá lớn không mang lại lợi ích và lãng phí không gian tủ.

Điểm nổi bật về lắp đặt và bảo trì

Khoảng trống làm mát. Quạt bên trong hút không khí qua các cánh tản nhiệt. Hướng dẫn lắp đặt của Mitsubishi và FANUC cho các ổ đĩa gắn trên giá đỡ loại này thường yêu cầu khoảng trống tối thiểu phía trên và phía dưới đơn vị để luồng không khí — khoảng trống bị chặn dẫn đến nhiệt độ tản nhiệt tăng cao và sự suy giảm sớm của mô-đun transistor. Xác minh rằng vị trí lắp đặt cung cấp thông gió đầy đủ theo hướng dẫn B-65322.

Nguồn cấp điều khiển 24V DC. Nguồn cấp 24V DC cho bo mạch điều khiển nên được lấy từ thanh ray 24V chính của máy, nhưng có cầu chì riêng cho mỗi bộ khuếch đại để ngăn lỗi bo mạch điều khiển làm sập toàn bộ thanh ray 24V và làm sập các mạch điều khiển khác cùng lúc.

Xử lý cáp quang. Cáp quang FSSB có thông số bán kính uốn tối thiểu. Các khúc cua gấp ở đầu nối hoặc dọc theo đường đi của cáp tạo ra suy hao chèn cuối cùng gây ra lỗi truyền thông — cảnh báo phát hiện trục hoặc lỗi truyền thông đồng bộ trên màn hình CNC. Khi định tuyến cáp quang, tránh buộc chặt nó vào các cạnh kim loại hoặc qua các góc sắc.

Bảo trì quạt. Quạt làm mát bên trong có tuổi thọ hữu hạn, thường được nêu trong tài liệu bảo trì của FANUC khoảng 20.000–30.000 giờ hoạt động. Trong các máy chạy hai hoặc ba ca, điều này tương đương với khoảng thời gian khuyến nghị kiểm tra hoặc thay thế quạt là vài năm. Lỗi quạt dẫn đến các sự cố nhiệt ở mức tải thấp hơn dự kiến và cuối cùng là hư hỏng mô-đun transistor do quá nhiệt kéo dài.

Kiểm tra tham số sau khi thay thế. Khi bật nguồn lần đầu sau khi thay thế A06B-6130-H004, CNC sẽ chạy trình tự khởi tạo servo qua FSSB. Xác minh rằng tham số loại động cơ servo được đặt chính xác cho động cơ trục, rằng phản hồi bộ mã hóa đang hoạt động và rằng vị trí tham chiếu trục được thiết lập lại nếu máy sử dụng hệ thống bộ mã hóa tuyệt đối.

Câu hỏi thường gặp

Q1: Những hệ thống CNC nào tương thích với A06B-6130-H004?

A06B-6130-H004 giao tiếp qua giao diện quang FSSB (FANUC Servo Serial Bus) và tương thích với các dòng CNC FANUC Series 0i-C, 0i-D, 30i, 31i và 32i. Nó không tương thích với các bộ điều khiển FANUC cũ hơn trước FSSB, cũng như với các bộ khuếch đại SVM dòng Alpha i dùng chung bus DC với mô-đun cấp nguồn PSM.

Q2: A06B-6130-H004 điều khiển những động cơ servo nào?

Nó được thiết kế cho các động cơ servo dòng FANUC βiS (Beta i S) trong phạm vi dòng điện phù hợp — chủ yếu là các mẫu như βiS 12/3000 và βiS 22/3000. Động cơ phải phù hợp với khả năng dòng điện đỉnh 80A / định mức 18.5A của bộ khuếch đại. Cố gắng điều khiển một động cơ lớn hơn yêu cầu dòng điện đỉnh hơn 80A sẽ gây ra lỗi bảo vệ quá dòng.

Q3: A06B-6130-H004 có yêu cầu mô-đun cấp nguồn PSM FANUC bên ngoài không?

Không. Không giống như các bộ khuếch đại dòng Alpha iSV, A06B-6130-H004 có nguồn cấp tích hợp riêng và kết nối trực tiếp với đầu vào nguồn 200–240VAC ba pha. Không cần mô-đun PSM bên ngoài, giúp đơn giản hóa cả việc lắp đặt điện và bố trí tủ.

Q4: Những cảnh báo nào cho biết A06B-6130-H004 sắp hỏng, và những điều đầu tiên cần kiểm tra là gì?

Các chỉ báo lỗi phổ biến nhất là cảnh báo biến tần (cảnh báo SV 401/421 trên FANUC 0i), cảnh báo quá dòng và lỗi phát hiện trục trên màn hình CNC. Trước khi giả định bộ khuếch đại đã hỏng, hãy kiểm tra những điều sau: xác minh cáp quang FSSB được cắm chặt và không bị hư hại; xác nhận nguồn cấp điều khiển 24V DC có sẵn và trong dung sai; kiểm tra quạt làm mát bên trong đang chạy; và kiểm tra cầu chì đầu vào. Nếu tất cả những điều này đều ổn, lỗi có khả năng nằm bên trong bộ khuếch đại — mô-đun transistor, bo mạch điều khiển hoặc bo mạch nguồn.

Q5: Các bo mạch bên trong (A20B-2101-005x, A16B-3200-051x) có thể được thay thế riêng lẻ không?

Các PCB này không có sẵn dưới dạng phụ tùng thay thế độc lập thông qua các kênh tiêu chuẩn. Đối với lỗi cấp bo mạch, các lựa chọn thực tế là sửa chữa chuyên nghiệp toàn bộ đơn vị bởi một cơ sở sửa chữa có kinh nghiệm về FANUC, hoặc trao đổi lấy A06B-6130-H004 đã được tân trang. Mô-đun transistor bên trong, cầu chì và quạt làm mát có thể được bảo trì riêng lẻ và bao gồm các lỗi phổ biến nhất liên quan đến hao mòn.
