Honeywell Modutrol IV Động cơ M7284C1000 M7284C1OOO

Động cơ Honeywell M7284C1000 Modutrol IV

Tổng quan sản phẩm

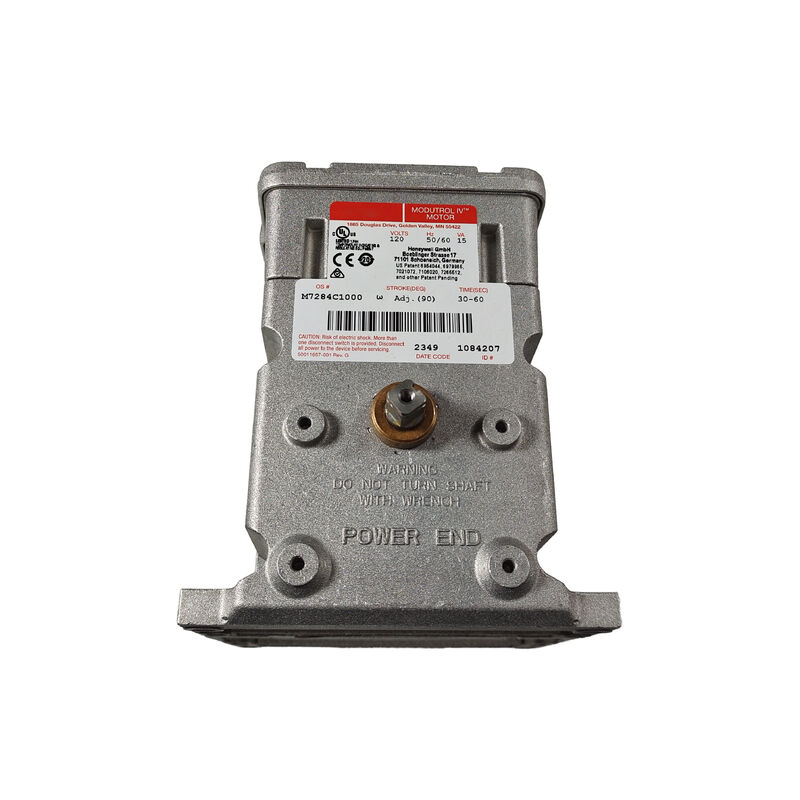

Mô hình M7284C1000 là một động cơ Honeywell Modutrol IV được sử dụng để định vị cửa gió và van từ một tín hiệu điều khiển 4-20 mA.

Dữ liệu sản phẩm cho dòng M7284 cho thấy đây là một bộ truyền động 120 VAC, 50/60 Hz, thuộc loại mômen xoắn 150 lb-in, trong khi các trang bán hàng đã xuất bản cho mẫu cụ thể này cũng mô tả hành trình có thể điều chỉnh từ 90° đến 160° và thời gian hoạt động danh định từ 30 đến 60 giây.

Điều làm cho mẫu này có giá trị là cách nó kết nối tín hiệu điều khiển điện tử với chuyển động cơ học thực tế trong phần cứng HVAC và điều khiển quy trình. Một động cơ thuộc loại này không chỉ đơn thuần được chọn vì nó quay trục.

Nó được chọn vì nó có thể định vị cửa gió hoặc van một cách mượt mà, lặp lại và có thể dự đoán được trên một hành trình làm việc hữu ích. Trong các hệ thống kiểm soát tòa nhà và luồng không khí công nghiệp thực tế, khả năng định vị lặp lại đó quan trọng hơn tốc độ thô.

Quan điểm sử dụng này xuất phát trực tiếp từ vai trò đã nêu của dòng Modutrol IV trong việc định vị van và cửa gió.

Giá trị ứng dụng

M7284C1000 rất phù hợp cho cửa gió HVAC, bộ điều khiển khí đốt, van quy trình và tự động hóa nhà máy cơ khí nơi tín hiệu điều khiển 4-20 mA là tín hiệu lệnh đã là một phần của chiến lược điều khiển.

Tài liệu Modutrol IV của Honeywell trình bày dòng sản phẩm này xung quanh việc định vị tỷ lệ của cửa gió và van, điều này làm cho mẫu này trở nên phù hợp với các phòng lò hơi, hệ thống xử lý không khí, cụm điều khiển đầu đốt và các môi trường tự động hóa tương tự yêu cầu chuyển động góc được kiểm soát.

Một số chi tiết lắp đặt cũng bổ sung giá trị thực tế tại hiện trường.

Dữ liệu đã xuất bản cho dòng sản phẩm và mẫu này bao gồm gắn chân đế, đầu nối nhanh, Bảo vệ thời tiết NEMA 3, và một trục vuông hai đầu trong dòng M7284. Đó không phải là những chi tiết nhỏ trong công việc bảo trì thực tế.

Chúng ảnh hưởng đến mức độ dễ dàng lắp đặt, đấu dây, kết nối với cơ cấu dẫn động và bảo vệ động cơ trong các phòng máy hoặc không gian thiết bị gần ngoài trời.

Quan điểm thay thế và lựa chọn

Đối với công việc bảo trì và nâng cấp, M7284C1000 tốt nhất nên được coi là một động cơ truyền động điều khiển, không chỉ là một động cơ có điện áp phù hợp.

Loại tín hiệu, lớp mô-men xoắn, phạm vi hành trình, hành vi quay, định dạng lắp đặt và kiểu trục đều quan trọng.

Về mặt thực tế, một bộ phận thay thế đúng sẽ giữ cho hành vi liên kết cửa gió hoặc van nhất quán và giảm khả năng mất ổn định điều khiển sau khi khởi động.

Khuyến nghị đó dựa trên dữ liệu sản phẩm Modutrol IV đã xuất bản cho dòng M7284.

Dữ liệu kỹ thuật

Câu hỏi thường gặp

Q1: M7284C1000 là loại sản phẩm gì?
Đây là một động cơ truyền động Modutrol IV được sử dụng để định vị cửa gió và van từ một tín hiệu điều khiển 4-20 mA.

Q2: Điều gì mang lại giá trị thực tế cho mẫu này trong các hệ thống điều khiển?
Giá trị của nó đến từ việc kết hợp đầu vào điện tử tỷ lệ với một hành trình cơ học và lớp mô-men xoắn được xác định rõ ràng.

Điều này làm cho nó hữu ích khi bộ điều khiển cần định vị cửa gió hoặc van có thể lặp lại thay vì chỉ đơn giản là kích hoạt bật/tắt.

Q3: Loại ứng dụng nào phù hợp nhất với động cơ này?
Nó phù hợp với cửa gió HVAC, bộ điều khiển phòng lò hơi, thiết bị xử lý không khí và định vị van quy trình nơi sử dụng điều khiển 4-20 mA.

Các ví dụ ứng dụng này xuất phát trực tiếp từ vai trò định vị cửa gió và van của dòng Modutrol IV.

Q4: Tại sao mô-men xoắn và hành trình lại quan trọng như vậy ở đây?
Bởi vì động cơ truyền động được chọn dựa trên công việc cơ học mà chúng phải thực hiện, không chỉ dựa trên điện áp nguồn.

Tải liên kết, góc di chuyển yêu cầu và thời gian phản hồi đều ảnh hưởng đến việc bộ truyền động có điều khiển thiết bị đúng cách hay không.

Đây là một diễn giải kỹ thuật được hỗ trợ bởi dữ liệu dòng M7284 đã xuất bản.

Q5: Cần kiểm tra những gì trước khi đặt hàng M7284C1000?
Kiểm tra mã sản phẩm đã lắp đặt, loại tín hiệu, yêu cầu mô-men xoắn, phạm vi hành trình, kiểu trục và cách bố trí lắp đặt.

Đối với các bộ truyền động thay thế, những điểm này thường quan trọng hơn vẻ ngoài đơn thuần.
