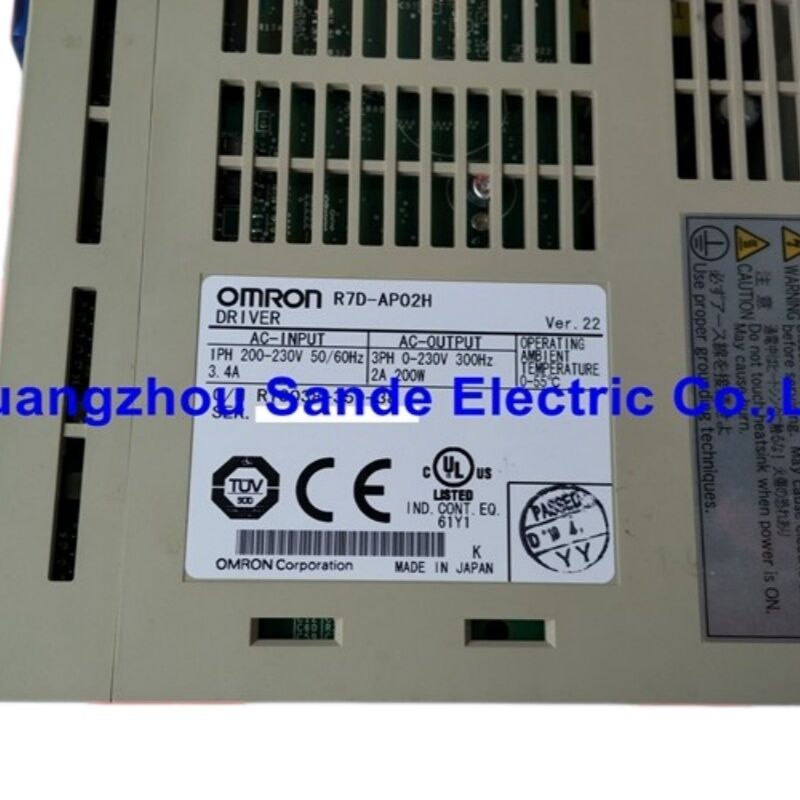

OMRON R7D-AP02H SmartStep A Series Servo Drive — Bộ điều khiển servo AC một pha 200V 200W

Khi động cơ bước không còn đủ

Có một khoảnh khắc nhất định trong thiết kế máy khi động cơ bước tưởng chừng là lựa chọn đúng bắt đầu bộc lộ giới hạn của nó — bỏ bước dưới tải, quá nhiệt ở tốc độ liên tục, hoặc rung động xuất hiện trên các bộ phận hoàn thiện. OMRON R7D-AP02H được chế tạo đặc biệt cho khoảnh khắc đó.

Là một phần của OMRON SmartStep A Series, R7D-AP02H là một bộ điều khiển servo AC 200W được thiết kế để chiếm cùng phân khúc chi phí và sự đơn giản về dây nối như một hệ thống bước, đồng thời mang lại hiệu suất vòng kín của một servo thực sự. Khái niệm này rất trực tiếp: chấp nhận lệnh chuỗi xung từ bất kỳ bộ điều khiển đa năng nào có đầu ra xung — cùng loại tín hiệu mà bộ điều khiển bước nhận được — và điều khiển động cơ servo AC không chổi than với phản hồi vị trí thời gian thực, điều chỉnh độ lợi tự động và bảo vệ chống kẹt và quá tải mà động cơ bước đơn giản là không thể cung cấp.

Kết quả là một bộ điều khiển phù hợp với kiến trúc chuyển động hiện có mà không cần viết lại mã PLC, đồng thời giải quyết các vấn đề về độ chính xác định vị và độ tin cậy mà các hệ thống dựa trên động cơ bước phát triển dưới tải thực tế.

SmartStep A — Nền tảng được thiết kế để giải quyết vấn đề gì

OMRON định vị dòng SmartStep A ở một khoảng trống cụ thể trên thị trường tự động hóa: các ứng dụng đủ phức tạp để cần hiệu suất servo nhưng đủ đơn giản để chi phí và độ sâu lập trình của bộ điều khiển dòng SGDH đầy đủ không được biện minh. Máy đóng gói, trạm dán nhãn, băng tải nhỏ, bàn xoay, và hệ thống nhặt và đặt đơn giản — thiết bị mà bộ điều khiển là PLC cơ bản hoặc thẻ chuyển động chuyên dụng, và hồ sơ chuyển động về cơ bản chỉ là đi đến vị trí.

Các bộ điều khiển SmartStep A hoạt động trên đầu vào chuỗi xung — bộ điều khiển xuất ra xung định hướng và xung bước, bộ điều khiển thực hiện di chuyển và xác minh hoàn thành thông qua vòng phản hồi bộ mã hóa. Bộ điều khiển servo xử lý tất cả các phép toán servo vòng kín bên trong. Từ góc độ của PLC, giao diện không phức tạp hơn việc đấu dây bộ điều khiển bước; sự khác biệt về hiệu suất hoàn toàn nằm bên trong bộ điều khiển.

Công tắc DIP ở mặt trước xử lý cấu hình cơ bản — loại đầu vào xung, hướng động cơ, hành vi phanh động — mà không yêu cầu phần mềm hoặc đơn vị tham số cho các thiết lập tiêu chuẩn. Đây là một quyết định thiết kế có chủ ý: bộ điều khiển SmartStep A được thiết kế để được cấu hình bởi các kỹ sư bảo trì tại nhà máy, không phải các chuyên gia servo.

Thông số kỹ thuật

Hiểu số hiệu bộ phận: R7D-AP02H

Các số hiệu bộ phận SmartStep A của OMRON tuân theo một logic nhất quán đáng biết khi tham chiếu chéo hoặc tìm kiếm các giải pháp thay thế:

R7D — Bộ điều khiển servo SmartStep A
AP — Mô hình tiêu chuẩn (loại đầu vào chuỗi xung)
02 — Lớp công suất 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Lớp điện áp 200V AC (hậu tố L sẽ chỉ ra 100V AC)

Hậu tố H/L không thể thay thế cho nhau. R7D-AP02L không tương thích về điện với dây nối nguồn 200V và được thiết kế cho môi trường phân phối 100V AC riêng biệt. Khi tìm kiếm bộ phận thay thế, hậu tố điện áp phải khớp với cài đặt.

Động cơ servo tương thích

R7D-AP02H được ghép nối với động cơ servo SmartStep A 200W của OMRON. Có hai kiểu thân máy cho các nhu cầu lắp đặt cơ khí khác nhau:

Thân hình trụ (tiêu chuẩn):

• R7M-A20030-S1 — trục có rãnh, không có phanh
• R7M-A20030-BS1 — trục có rãnh, có phanh ngắt điện 24V DC

Kiểu phẳng (thân ngắn):

• R7M-AP20030-S1 — phiên bản có diện tích nhỏ gọn
• R7M-AP20030-BS1 — thân phẳng có tùy chọn phanh

Cả hai dòng động cơ đều có cùng xếp hạng điện 200W: mô-men xoắn định mức 0,637 N·m, tốc độ định mức 3.000 vòng/phút, và tốc độ tối đa tức thời 4.500 vòng/phút. Mô-men xoắn đỉnh đạt 1,91 N·m — khoảng ba lần mô-men xoắn định mức — cho các yêu cầu tăng tốc ngắn. Bộ mã hóa động cơ xuất ra 2.000 xung mỗi vòng quay trên các pha A và B, với một xung Z mỗi vòng quay để tham chiếu homing.

Chiều dài cáp bộ mã hóa giữa động cơ và bộ điều khiển ảnh hưởng đến khả năng miễn nhiễm nhiễu của hệ thống. OMRON khuyến nghị cáp tiêu chuẩn cho định tuyến cố định và cáp robot (cấu trúc linh hoạt) cho các cài đặt mà cáp phải di chuyển cùng với động cơ.

Tự động điều chỉnh thời gian thực — Cấu hình mà không cần máy hiện sóng

Việc cấu hình servo truyền thống liên quan đến việc điều chỉnh độ lợi vòng lặp lặp đi lặp lại: chạy động cơ, quan sát phản hồi trên máy hiện sóng hoặc bộ phân tích chuyển động, điều chỉnh độ lợi tỷ lệ và tích phân, lặp lại. Bộ điều khiển SmartStep A tự động hóa quy trình này.

Chức năng tự động điều chỉnh thời gian thực liên tục theo dõi quán tính và đặc tính tải của động cơ trong quá trình hoạt động thực tế. Bộ điều khiển điều chỉnh độ lợi điều khiển bên trong của nó trong thời gian thực để duy trì phản ứng servo tối ưu khi điều kiện tải thay đổi — một tính năng quan trọng trong các máy mà tải thay đổi theo chu kỳ, chẳng hạn như thiết bị đóng gói xử lý các sản phẩm có trọng lượng khác nhau hoặc băng tải có tải không liên tục.

Đối với các máy có tải nhất quán, có thể lặp lại, bộ điều khiển cũng có thể hoạt động ở chế độ độ lợi cố định sau khi độ lợi được thiết lập, mang lại hành vi có thể dự đoán, có thể lặp lại trên các chu kỳ nguồn.

Tính linh hoạt của lệnh đầu vào và I/O điều khiển

R7D-AP02H chấp nhận lệnh vị trí chuỗi xung ở ba định dạng, có thể chọn bằng công tắc DIP ở mặt trước:

• Xung + Định hướng — đếm xung riêng biệt và tín hiệu định hướng (định dạng đầu ra PLC phổ biến nhất)
• Xung CW / CCW — các chuỗi xung tiến và lùi riêng biệt
• Chênh lệch pha 90° — đầu vào kiểu bộ mã hóa A/B vuông góc

Tần số xung đầu vào tối đa là 500 kpps (kiloxung mỗi giây), đặt giới hạn trên về tốc độ mà lệnh vị trí có thể được gửi đến bộ điều khiển. Ở 2.000 xung bộ mã hóa mỗi vòng quay động cơ, tốc độ lệnh tối đa 500 kpps tương ứng với tốc độ lệnh tối đa 15.000 vòng/phút — cao hơn nhiều so với giới hạn vật lý của động cơ, vì vậy tốc độ đầu vào xung không bao giờ là nút thắt hiệu suất trong các ứng dụng SmartStep A điển hình.

I/O điều khiển bao gồm các tín hiệu khóa liên động servo tiêu chuẩn: Servo BẬT, đặt lại báo động, giới hạn cấm lái tiến/lùi, và đầu vào và đầu ra đa năng để xác nhận vị trí và trạng thái báo động. Một đầu ra giám sát tương tự (CN4) cung cấp tín hiệu điện áp thời gian thực tỷ lệ với tốc độ động cơ và dòng điện mô-men xoắn — hữu ích cho chẩn đoán máy hiện sóng mà không cần kết nối phần mềm PC.

Giao tiếp nối tiếp: RS-232C và RS-422A

Cả hai cổng nối tiếp đều có mặt và hoạt động trên R7D-AP02H. Cổng RS-232C (CN3) kết nối với PC chạy phần mềm Đơn vị tham số của OMRON để truy cập đầy đủ tham số, giám sát và thiết lập bộ điều khiển. Giao diện RS-422A hỗ trợ đấu dây đa điểm, cho phép một PC hoặc HMI duy nhất giao tiếp với nhiều bộ điều khiển trên một bus chia sẻ — thực tế cho các máy có nhiều trục servo.

Đối với cấu hình cơ bản và điều chỉnh tham số tại hiện trường, Đơn vị tham số cầm tay R7A-PR02A của OMRON kết nối trực tiếp với CN3 mà không cần máy tính xách tay. Đây là công cụ làm cho SmartStep A thực sự có thể bảo trì trong môi trường công nghiệp nơi PC không phải lúc nào cũng có sẵn tại nhà máy khi cần khắc phục sự cố.

Phanh động và Tái sinh

Khi động cơ servo giảm tốc, nó hoạt động như một máy phát điện, trả năng lượng về bus DC của bộ điều khiển. R7D-AP02H quản lý năng lượng tái sinh này thông qua khả năng hấp thụ năng lượng tái sinh nội bộ được định mức ở 37.1 J. Đối với hầu hết các ứng dụng 200W với tải quán tính vừa phải và các dốc giảm tốc bình thường, khả năng hấp thụ bên trong là đủ.

Đối với các ứng dụng có tải quán tính cao hơn hoặc chu kỳ giảm tốc nhanh, thường xuyên, một điện trở tái sinh bên ngoài có thể được kết nối qua các đầu cuối B1 và B2 để cung cấp thêm công suất tiêu tán. Bộ điều khiển giám sát chu kỳ tái sinh và kích hoạt báo động nếu đạt đến giới hạn nhiệt.

Phanh động — phanh điện trở được kích hoạt khi bộ điều khiển bị lỗi hoặc mất nguồn — có thể cấu hình thông qua công tắc DIP. Điều này xác định mức độ giảm tốc của động cơ khi dừng khi mất điện, có ý nghĩa trực tiếp đối với an toàn máy móc và ứng suất cơ học lên hệ thống truyền động.

Tình trạng nhà sản xuất và Ghi chú tìm nguồn cung ứng

R7D-AP02H đã ngừng sản xuất bởi OMRON như một mặt hàng sản xuất hiện tại. Dòng SmartStep A đã được thay thế bằng các nền tảng servo OMRON sau này với các bộ tính năng và khả năng mạng mở rộng. Tuy nhiên, cơ sở lắp đặt các hệ thống SmartStep A tại hiện trường vẫn còn lớn — các bộ điều khiển đã được bán trên toàn cầu trong suốt những năm 2000 đến những năm 2010, và nhiều máy được chế tạo xung quanh chúng tiếp tục hoạt động.

Các bộ phận thay thế được tìm nguồn cung ứng thông qua các kênh thiết bị đã qua sử dụng và tân trang công nghiệp. Khi mua, hãy xác nhận rằng bộ phận đã được kiểm tra chức năng dưới tải chứ không chỉ kiểm tra bằng mắt, và xác minh rằng phiên bản phần mềm tương thích với ứng dụng của bạn nếu có kế hoạch di chuyển tham số từ bộ điều khiển hiện có. Chức năng cốt lõi của R7D-AP02H được ghi chép đầy đủ trong Hướng dẫn sử dụng của OMRON (Mã số I533-E1-04) và Hướng dẫn cấu hình hệ thống, cả hai đều có sẵn công khai từ kho lưu trữ tài liệu của OMRON.

Câu hỏi thường gặp

Q1: Những loại bộ điều khiển nào có thể điều khiển R7D-AP02H, và nó có yêu cầu PLC của OMRON không?

Không yêu cầu bộ điều khiển chuyên dụng của OMRON. R7D-AP02H chấp nhận đầu vào lệnh chuỗi xung tiêu chuẩn — cùng loại tín hiệu được xuất ra bởi hầu hết các PLC có chức năng đầu ra xung tích hợp, bộ điều khiển chuyển động chuyên dụng, hệ thống CNC và bộ điều khiển bước. Định dạng xung (Xung + Định hướng, CW/CCW, hoặc chênh lệch pha 90°) được chọn bằng công tắc DIP trên bảng điều khiển phía trước của bộ điều khiển. Giao diện lệnh của bộ điều khiển không phụ thuộc vào bộ điều khiển: nếu bộ điều khiển của bạn có thể xuất xung kỹ thuật số và tín hiệu định hướng ở tốc độ lên tới 500 kpps, nó có thể điều khiển bộ điều khiển này. PLC và bộ điều khiển chuyển động của OMRON hoạt động tự nhiên với bộ điều khiển này, nhưng bộ điều khiển của bên thứ ba từ Mitsubishi, Keyence, Panasonic hoặc các nhà sản xuất khác cũng tương thích miễn là mức tín hiệu đầu ra xung nằm trong thông số kỹ thuật đầu vào của bộ điều khiển.

Q2: Sự khác biệt giữa R7D-AP02H và R7D-AP02L là gì, và chúng có thể thay thế cho nhau không?

Sự khác biệt duy nhất giữa hai mô hình này là lớp điện áp đầu vào:

• R7D-AP02H — Một pha 200/230V AC (170–253V), 50/60 Hz
• R7D-AP02L — Một pha 100/115V AC, 50/60 Hz

Chúng không tương thích về điện và không thể thay thế cho nhau mà không thay đổi cả dây nối nguồn. Các biến thể H và L cũng ghép nối với các bộ động cơ servo khác nhau — cuộn dây động cơ R7M-A20030-□ giống nhau, nhưng các tham số động cơ nhạy cảm với điện áp khác nhau giữa các lớp điện áp. Cáp servo tương thích trên cả hai biến thể. Khi tìm kiếm bộ phận thay thế, luôn khớp chữ cái hậu tố với lớp điện áp của cài đặt ban đầu.

Q3: Bộ điều khiển đang hiển thị mã báo động. Làm thế nào để chẩn đoán và đặt lại nó mà không cần phần mềm PC?

R7D-AP02H có màn hình LED 7 đoạn ở mặt trước hiển thị trực tiếp mã báo động. Khi xảy ra báo động, màn hình hiển thị mã hai ký tự (ví dụ: AL.14, AL.21, AL.40) xác định loại lỗi cụ thể: lỗi bộ mã hóa, quá áp, dưới áp, quá dòng, quá tải, lỗi tái sinh, quá tốc, hoặc vượt quá độ lệch vị trí, trong số những lỗi khác. Hướng dẫn sử dụng OMRON SmartStep A (I533-E1-04) chứa bảng mã báo động đầy đủ với nguyên nhân và hành động khắc phục cho từng mã. Sau khi giải quyết nguyên nhân gốc rễ, báo động có thể được đặt lại bằng cách kích hoạt tạm thời đầu vào đặt lại báo động trên dải đầu cuối điều khiển của bộ điều khiển — không cần PC cho việc này. Không lặp lại việc đặt lại và khởi động lại mà không giải quyết nguyên nhân cơ bản; các báo động dai dẳng thường chỉ ra lỗi dây, vật cản cơ học, cài đặt độ lợi không chính xác, hoặc thành phần phần cứng sắp hỏng sẽ không tự biến mất.

Q4: Tôi có thể sử dụng R7D-AP02H với động cơ servo của nhà sản xuất khác không, hay nó yêu cầu động cơ R7M của OMRON?

R7D-AP02H được thiết kế và hiệu chỉnh cho động cơ servo 200W R7M-A20030 và R7M-AP20030 của OMRON, sử dụng bộ mã hóa tăng dần 2.000 xung/vòng quay cụ thể với đầu nối và sơ đồ dây nối phù hợp với đầu vào bộ mã hóa CN2 của bộ điều khiển. Sử dụng động cơ servo của bên thứ ba với loại bộ mã hóa khác, cảm kháng cuộn dây khác, hoặc dây nối đầu nối khác sẽ yêu cầu xác minh khả năng tương thích điện cẩn thận và không được OMRON hỗ trợ. Trên thực tế, việc thay thế động cơ không phải của OMRON trên bộ điều khiển này trong môi trường sản xuất không được khuyến khích — thuật toán tự động điều chỉnh của bộ điều khiển và ngưỡng bảo vệ được hiệu chỉnh theo thông số động cơ của dòng R7M, và sự không khớp có thể gây ra hành vi servo không ổn định hoặc lỗi bộ điều khiển. Nếu mẫu động cơ ban đầu không còn có sẵn, một bộ phận thay thế chính xác của OMRON hoặc động cơ tương thích đã được kiểm tra do OMRON chỉ định cho dòng bộ điều khiển này là con đường đúng đắn.

Q5: Máy có nhiều bộ điều khiển R7D-AP02H. Tôi có cần kết nối PC riêng cho từng bộ điều khiển để giám sát không, hay chúng có thể được kết nối mạng?

Nhiều bộ điều khiển có thể chia sẻ một kết nối giám sát duy nhất bằng cách sử dụng cấu hình đa điểm RS-422A. Cổng RS-422A trên mỗi bộ điều khiển (CN3) hỗ trợ đấu dây bus nơi nhiều bộ điều khiển kết nối theo cấu trúc chuỗi hoặc hình sao với một giao diện máy chủ RS-422A duy nhất. Mỗi bộ điều khiển được gán một địa chỉ đơn vị duy nhất thông qua công tắc quay ở mặt trước, cho phép phần mềm giám sát PC của OMRON truy cập và giao tiếp với từng bộ điều khiển trên bus chia sẻ. Đối với một máy nhỏ có hai hoặc ba trục servo, điều này có nghĩa là một bộ chuyển đổi RS-232 sang RS-422 duy nhất trên PC giám sát có thể tiếp cận tất cả các bộ điều khiển đồng thời — thực tế cho chẩn đoán đa trục, so sánh tham số giữa các trục, hoặc tải lên một bộ tham số cho tất cả các bộ điều khiển từ một tệp. Cổng RS-232C là kết nối điểm-tới-điểm chỉ dành cho truy cập bộ điều khiển đơn lẻ và không hỗ trợ hoạt động đa điểm.

OMRON R7D-AP02H là một phần của dòng bộ điều khiển servo SmartStep A (Mã số I533). Mô hình này đã ngừng sản xuất trong dòng sản phẩm hiện tại của OMRON. Luôn xác minh lịch sử báo động của bộ điều khiển, tình trạng cáp bộ mã hóa và khả năng tương thích của động cơ trước khi lắp đặt. Tham khảo Hướng dẫn sử dụng OMRON I533-E1-04 để biết tài liệu đầy đủ về dây nối, tham số và khắc phục sự cố.
