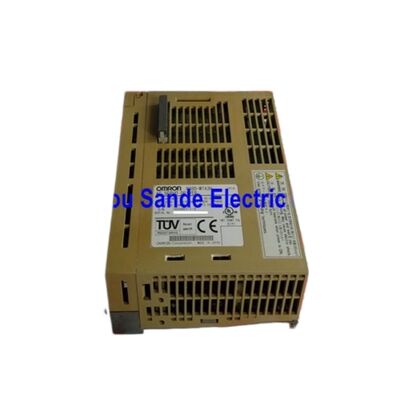

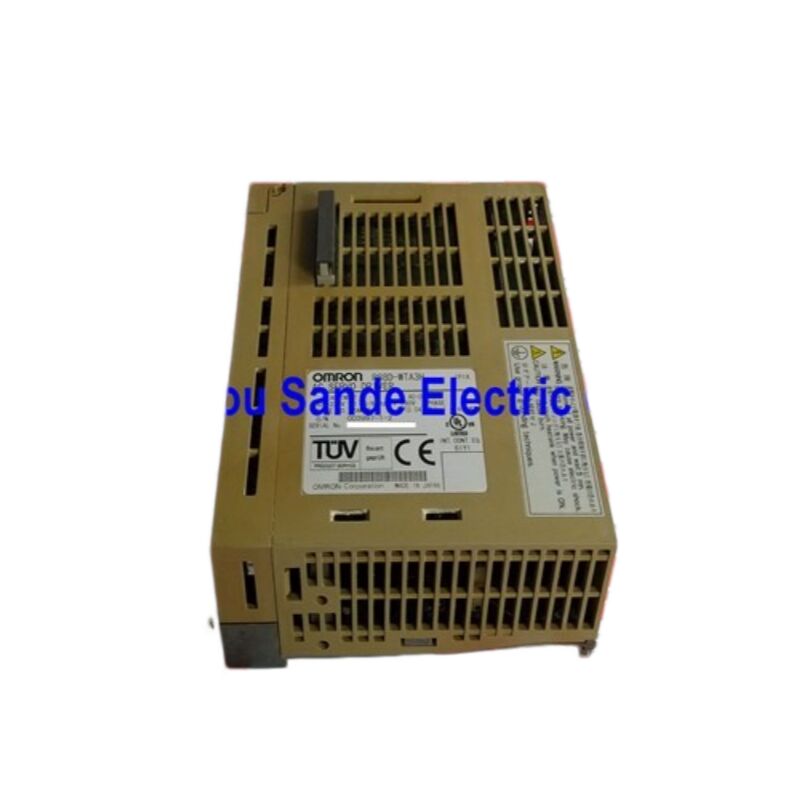

OMRON R88D-WTA3H — Bộ điều khiển servo AC dòng OMNUC W, 30W, một pha 200V

Bộ điều khiển nhỏ nhất trong một dòng servo chuyên nghiệp

Ba mươi watt nghe có vẻ không nhiều cho đến khi bạn xem xét những gì R88D-WTA3H thực sự mang lại. Đây là điểm vào công suất tối thiểu của dòng OMNUC W của OMRON — một nền tảng servo trải dài từ bộ điều khiển nhỏ gọn 30W này cho đến 15 kW, chia sẻ cùng kiến trúc điều khiển ba chế độ, cùng giao diện bộ mã hóa nối tiếp và cùng môi trường lập trình trên toàn bộ dải sản phẩm. Mua bộ điều khiển nhỏ nhất trong dòng này không có nghĩa là chấp nhận một sản phẩm bị cắt giảm tính năng. Bạn nhận được điều khiển vị trí, điều khiển tốc độ và điều khiển mô-men xoắn trong cùng một phần cứng, khả năng tương thích bộ mã hóa nối tiếp với cả động cơ tăng dần và tuyệt đối, và cổng giao tiếp RS-232C / RS-422A — bộ tính năng đầy đủ của dòng W, chỉ được điều chỉnh cho tải 30W.

Đối với các nhà chế tạo máy làm việc với các trục chính xác nhỏ — xe đẩy bộ dán nhãn, đầu phân phối nhỏ gọn, bàn căn chỉnh quang học hoặc cơ cấu chia độ thu nhỏ — R88D-WTA3H đáp ứng chính xác mục tiêu. Việc sử dụng bộ điều khiển servo quá khổ sẽ lãng phí không gian tủ điện và làm tăng chi phí không cần thiết; WTA3H tồn tại vì một số ứng dụng thực sự cần hiệu suất servo 30W và không hơn.

Thông số kỹ thuật

Động cơ tương thích: R88M-W03030H

R88D-WTA3H được kết hợp đặc biệt với dòng động cơ servo hình trụ 30W, 3.000 vòng/phút R88M-W03030H — các thành viên nhỏ nhất của dòng động cơ W-Series.

Ở điều kiện định mức, R88M-W03030H cung cấp 0.0955 N·m mô-men xoắn liên tục, quay ở 3.000 vòng/phút. Tốc độ đỉnh tức thời đạt 4.500 vòng/phút, và mô-men xoắn đỉnh có sẵn trong các đợt tăng tốc xấp xỉ ba lần giá trị định mức — phù hợp với thiết kế động cơ dòng W trên tất cả các lớp công suất. Trục động cơ được bọc kín đạt IP67, có nghĩa là nó có thể chịu được việc tiếp xúc trực tiếp với nước rửa trong môi trường sản xuất thực phẩm và môi trường rửa trôi ngay cả khi bộ điều khiển nhỏ hơn này vẫn nằm an toàn bên trong tủ điện kín.

Hai cấu hình động cơ có sẵn cho bộ điều khiển này:

• R88M-W03030H-□ — bộ mã hóa tăng dần, độ phân giải 13-bit
• R88M-W03030T-□ — bộ mã hóa đa vòng tuyệt đối, độ phân giải 16-bit

Động cơ có hậu tố T giữ nguyên vị trí tuyệt đối của nó qua các chu kỳ nguồn bằng pin dự phòng trong đầu nối CN8 của bộ điều khiển. Chọn động cơ tăng dần có hậu tố H khi việc định vị lại khi khởi động là chấp nhận được và ưu tiên giảm chi phí. Chọn động cơ tuyệt đối có hậu tố T khi máy không thể chịu được chu kỳ định vị lại — hoặc khi đường định vị lại bị hạn chế về mặt cơ khí bởi ứng dụng.

Đối với các cài đặt có chiều dài trục bị hạn chế, động cơ thân phẳng (cấu hình mỏng) 30W của OMRON cung cấp hiệu suất điện tương tự trong khung động cơ ngắn hơn và hoàn toàn tương thích với bộ điều khiển này.

Ba chế độ điều khiển, không cần thay đổi phần cứng

Điều gì phân biệt dòng OMNUC W với các nền tảng servo cơ bản hơn là kiến trúc ba chế độ loại T được tích hợp vào mọi bộ điều khiển trong dòng sản phẩm — bao gồm cả bộ điều khiển 30W này. Điều khiển vị trí, tốc độ và mô-men xoắn không phải là các biến thể sản phẩm riêng biệt; chúng là các chế độ hoạt động được chọn bằng tham số. Một R88D-WTA3H duy nhất có thể phục vụ bất kỳ vai trò điều khiển nào trong ba vai trò này trong máy.

Điều khiển vị trí xử lý các lệnh chuỗi xung từ bộ điều khiển chính và đóng vòng lặp vị trí bên trong bằng phản hồi bộ mã hóa. Chức năng bánh răng điện tử điều chỉnh đầu vào xung lệnh, vì vậy bộ điều khiển không cần xuất chuỗi xung tần số cao để đạt được độ phân giải định vị chính xác. Ba định dạng đầu vào xung được hỗ trợ: Xung + Hướng, CW/CCW và độ lệch pha 90°. Sự linh hoạt này có nghĩa là bộ điều khiển chấp nhận lệnh trực tiếp từ các bộ định vị của OMRON cũng như các bộ điều khiển của bên thứ ba với các quy ước đầu ra khác nhau.

Điều khiển tốc độ điều chỉnh tốc độ trục động cơ tỷ lệ với điện áp tham chiếu tương tự, thường là ±10V DC. Dải điều khiển tốc độ 1:5.000 là cùng một thông số kỹ thuật được mang bởi các bộ điều khiển dòng W lớn hơn — mẫu 30W không chấp nhận hiệu suất giảm chỉ vì xếp hạng công suất thấp hơn. Ở đầu chậm của dải đó, động cơ quay mượt mà và có thể kiểm soát được mà không bị rung lắc, đó là điều quan trọng trong các ứng dụng kiểm soát độ căng và cấp liệu, nơi sự ổn định ở tốc độ thấp quyết định chất lượng đầu ra.

Điều khiển mô-men xoắn điều chỉnh mô-men xoắn đầu ra của động cơ tỷ lệ với tín hiệu đầu vào tương tự, với giới hạn tốc độ có thể cấu hình để ngăn chặn chạy quá tốc trên các trục không tải. Chế độ này được sử dụng bất cứ khi nào máy cần kiểm soát lực thay vì chuyển động — độ căng cuộn, lực kẹp hoặc các hoạt động chèn lực có kiểm soát.

Việc chuyển đổi chế độ là một thay đổi tham số, được ghi lại trong hướng dẫn sử dụng dòng W tiêu chuẩn. Một nhà thiết kế máy có thể cấu hình bộ điều khiển để thử nghiệm phát triển ở chế độ tốc độ, sau đó chuyển sang chế độ vị trí để vận hành thử nghiệm cuối cùng, sử dụng cùng một phần cứng trong suốt quá trình.

Bộ mã hóa nối tiếp: Độ phân giải cao hơn thế hệ trước

Sự kết hợp động cơ-bộ điều khiển dòng W sử dụng giao diện bộ mã hóa nối tiếp thay vì tín hiệu vuông pha A/B/Z tăng dần truyền thống. Đây là một điểm khác biệt quan trọng so với các nền tảng servo cũ hơn.

Động cơ bộ mã hóa tăng dần trong dòng W (động cơ hậu tố H) sử dụng bộ mã hóa nối tiếp 13-bit, cung cấp 8.192 xung mỗi vòng quay phản hồi vị trí bên trong vòng lặp servo của bộ điều khiển. Động cơ bộ mã hóa tuyệt đối (hậu tố T) sử dụng bộ mã hóa nối tiếp tuyệt đối 16-bit, cung cấp 65.536 xung mỗi vòng quay trong một vòng quay, cộng với theo dõi đa vòng cho vị trí tuyệt đối trên bất kỳ số vòng quay nào.

Liên kết bộ mã hóa nối tiếp giữa động cơ và bộ điều khiển cũng có khả năng chống nhiễu tốt hơn dây dẫn vuông pha song song. Một cáp duy nhất truyền dữ liệu vị trí, dữ liệu vận tốc, trạng thái bộ mã hóa và các chỉ số nhiệt độ động cơ dưới dạng luồng dữ liệu nối tiếp. Điều này làm giảm số lượng chân kết nối, đơn giản hóa việc định tuyến cáp và loại bỏ suy giảm tín hiệu vi sai mà các đường cáp dài có thể gây ra trên bộ mã hóa tăng dần có độ phân giải cao. Đối với ứng dụng 30W nhỏ gọn, nơi động cơ có thể ở gần thiết bị tạo tín hiệu, khả năng chống nhiễu này là một lợi ích thực tế hơn là một lợi ích lý thuyết.

Bố cục đầu nối và chức năng của từng cổng

Hiểu bố cục vật lý của bộ điều khiển sẽ mang lại lợi ích trong cả quá trình lắp đặt và khắc phục sự cố.

Ngăn chứa pin CN8 nằm dưới nắp trên. Nếu sử dụng động cơ bộ mã hóa tuyệt đối (hậu tố T), pin dự phòng sẽ được lắp ở đây. Nếu không có pin được sạc, bộ mã hóa tuyệt đối không thể duy trì số đếm vị trí đa vòng và vị trí trong vòng quay khi tắt nguồn. Bộ điều khiển sẽ hiển thị cảnh báo pin khi khởi động và yêu cầu quay lại điểm tham chiếu nếu pin này hết hoàn toàn.

CN5 cung cấp đầu ra giám sát tương tự — tín hiệu điện áp thời gian thực tỷ lệ với tốc độ và dòng điện của động cơ có thể được quan sát trên máy hiện sóng tiêu chuẩn. Đây là kết nối chẩn đoán nhanh nhất trong quá trình vận hành thử: mà không cần kết nối bất kỳ PC nào, máy hiện sóng trên CN5 sẽ hiển thị ngay lập tức phản hồi tốc độ thực tế và dòng điện mô-men xoắn khi trục di chuyển. Các hiện tượng quá đà, dao động và hành vi ổn định đều hiển thị trực tiếp.

CN3 là cổng giao tiếp nối tiếp. Thiết bị tham số cầm tay R88A-PR02W kết nối tại đây để lập trình tại hiện trường và chẩn đoán lỗi mà không cần máy tính xách tay. Giám sát dựa trên PC sử dụng phần mềm WmonWin của OMRON qua cùng kết nối RS-232C, cung cấp quyền truy cập tham số đầy đủ, giám sát thời gian thực và khả năng ghi nhật ký dữ liệu.

CN1 là đầu cuối I/O điều khiển — đầu vào lệnh xung, tham chiếu tốc độ/mô-men xoắn tương tự, BẬT/TẮT servo, đặt lại báo động, đầu vào giới hạn tiến và lùi, và các tín hiệu đầu ra bao gồm trạng thái trong vị trí, tốc độ bằng không và báo động.

CN2 là đầu vào phản hồi bộ mã hóa. Cáp bộ mã hóa chạy trực tiếp từ bộ mã hóa nối tiếp của động cơ đến CN2; chiều dài cáp ảnh hưởng đến khả năng chống nhiễu của hệ thống và cáp tiêu chuẩn và cáp robot được chỉ định của OMRON nên được sử dụng cho kết nối này.

Lắp đặt tủ điện: Cùng kích thước, dây dẫn gọn gàng

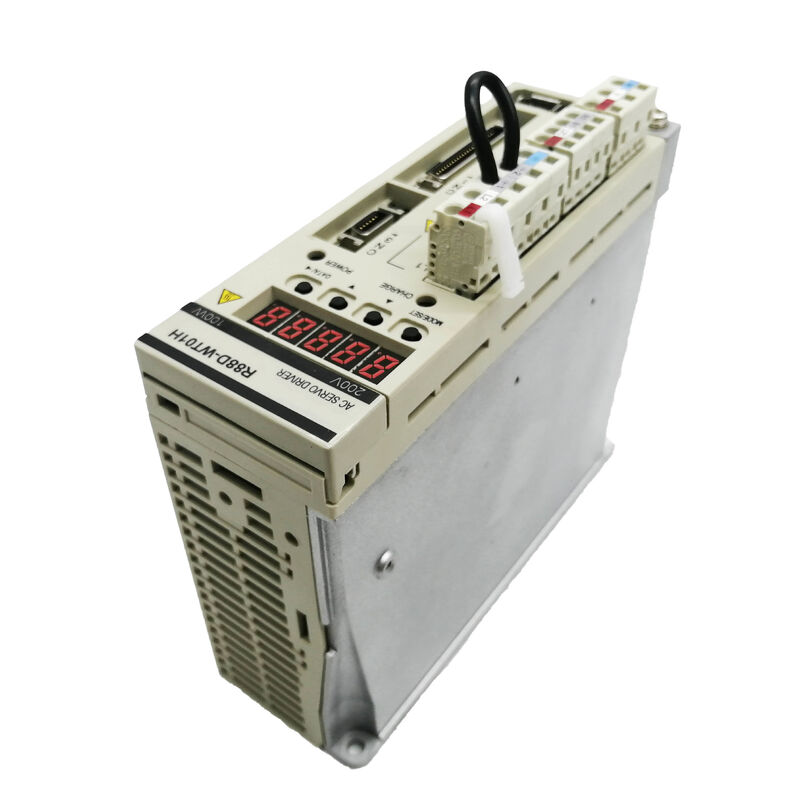

R88D-WTA3H chia sẻ kích thước tủ điện 55 × 160 × 130 mm với các mẫu WTA5H, WT01H và WT02H — tất cả các bộ điều khiển một pha dòng W 200V từ 30W đến 200W đều chiếm cùng kích thước lắp đặt. Điều này quan trọng đối với thiết kế tủ điện: một máy có thể cần mở rộng từ trục 30W lên trục 100W trong một bản sửa đổi sau này không yêu cầu cắt lỗ tủ điện mới hoặc bó cáp khi bộ điều khiển được nâng cấp.

Lắp đặt trên tường sử dụng hai vít M4. Lắp đặt trên mặt tủ điện (lắp bộ điều khiển qua lỗ trên mặt tủ bằng giá đỡ) cũng được hỗ trợ cho các cài đặt mà màn hình và bàn phím của bộ điều khiển cần được truy cập từ mặt tủ mà không cần mở cửa tủ.

Tuân thủ EMC và Lọc đường dây

Bộ lọc đường dây R88A-FIW104-E là bộ lọc EMC được khuyến nghị cho R88D-WTA3H. Bộ lọc kiểu footprint lắp trên thanh ray DIN của tủ điện ngay phía sau bộ điều khiển, với bộ điều khiển lắp sát vào các đầu cuối đầu ra của bộ lọc — điều này giảm thiểu chiều dài cáp chưa lọc giữa bộ lọc và bộ điều khiển, đây là yếu tố chính quyết định mức độ triệt tiêu nhiễu EMC dẫn hiệu quả.

Hướng dẫn lắp đặt dòng W quy định các điều kiện đấu dây để tuân thủ các chỉ thị EMC. Tuân theo các điều kiện này — đặc biệt là các yêu cầu về nối đất, định tuyến cáp và lắp đặt bộ lọc — cho phép hệ thống đáp ứng các giới hạn phát xạ công nghiệp EN 55011 Loại A Nhóm 1. Nếu không có bộ lọc đường dây, các phát xạ dẫn và bức xạ từ việc chuyển mạch IGBT của bộ điều khiển sẽ vượt quá các giới hạn này.

Tìm nguồn cung ứng phụ tùng thay thế: Cần tìm gì

R88D-WTA3H đã ngừng sản xuất khỏi dòng sản phẩm hiện tại của OMRON vì dòng W đã được thay thế bởi các nền tảng dòng G và dòng 1S. Các bộ điều khiển thay thế có sẵn thông qua thị trường phụ tùng tự động hóa công nghiệp đã qua sử dụng. Khi tìm nguồn cung ứng một đơn vị đã qua sử dụng hoặc đã được tân trang, có một số kiểm tra thực tế áp dụng.

Xác nhận đơn vị đã được kiểm tra tải với động cơ thực tế dưới chuyển động được lệnh — không chỉ bật nguồn và kiểm tra lỗi. Một bộ điều khiển có thể trông bình thường khi bật nguồn trên bàn thử nghiệm nhưng có thể bị suy giảm IGBT hoặc lão hóa tụ điện chỉ biểu hiện dưới tải động cơ. Xác minh rằng ngăn chứa pin CN8 còn nguyên vẹn và đã được thay pin nếu bộ điều khiển đã được lưu trữ trong một thời gian dài. Kiểm tra phiên bản firmware nếu bộ điều khiển sẽ được nhập vào hệ thống đa trục, nơi khả năng tương thích tham số giữa các bộ điều khiển là quan trọng.

Hướng dẫn sử dụng dòng W (OMRON Cat. Số I531) vẫn có sẵn công khai từ kho lưu trữ tài liệu của OMRON và bao gồm tất cả các mã báo động, bảng tham số và sơ đồ đấu dây cho R88D-WTA3H.

Câu hỏi thường gặp

Q1: Bộ điều khiển servo R88D-WTA3H ghép nối với động cơ servo nào, và tôi có thể sử dụng động cơ 30W khác của nhà sản xuất khác không?

R88D-WTA3H được thiết kế để hoạt động với các động cơ servo 30W, 3.000 vòng/phút của OMRON thuộc dòng W-Series, R88M-W03030H (bộ mã hóa tăng dần) và R88M-W03030T (bộ mã hóa tuyệt đối). Các động cơ này sử dụng giao diện bộ mã hóa nối tiếp độc quyền của OMRON — tín hiệu được truyền qua cáp CN2 không phải là tín hiệu vuông pha A/B/Z vi sai tiêu chuẩn mà là một giao thức dữ liệu nối tiếp dành riêng cho bộ mã hóa dòng W. Động cơ của bên thứ ba với bộ mã hóa vuông pha tiêu chuẩn không tương thích với đầu vào CN2 của bộ điều khiển này. Việc thay thế động cơ không phải của OMRON sẽ yêu cầu xác minh khả năng tương thích độ tự cảm của cuộn dây, viết lại các tham số động cơ của bộ điều khiển và chấp nhận rằng các thuật toán bảo vệ của OMRON — được hiệu chỉnh theo đặc tính nhiệt và điện của động cơ dòng R88M-W — có thể không hoạt động chính xác. Trên thực tế, việc ghép nối bộ điều khiển này với bất kỳ thứ gì khác ngoài động cơ R88M-W03030 tương thích không được khuyến nghị cho thiết bị sản xuất.

Q2: Bộ điều khiển R88D-WTA3H có yêu cầu PLC hoặc bộ định vị của OMRON không, hay nó sẽ hoạt động với bộ điều khiển của bên thứ ba?

Không yêu cầu bộ điều khiển OMRON. Ở chế độ điều khiển vị trí, bộ điều khiển chấp nhận đầu vào chuỗi xung — bất kỳ bộ điều khiển, PLC hoặc thẻ chuyển động nào có khả năng xuất xung Xung+Hướng, CW/CCW hoặc xung vuông pha đều có thể điều khiển bộ điều khiển này. Bộ điều khiển từ Mitsubishi, Keyence, Panasonic, Delta và các hãng khác thường được sử dụng với bộ điều khiển dòng W ở chế độ này. Ở chế độ điều khiển tốc độ và mô-men xoắn, bộ điều khiển chấp nhận tham chiếu tương tự ±10V DC, đây là một tiêu chuẩn tín hiệu phổ quát tương thích với hầu hết các mô-đun PLC đầu ra tương tự. Giao tiếp độc quyền của OMRON chỉ là qua cổng CN3 RS-232C / RS-422A để truy cập tham số — và ngay cả điều đó cũng có thể truy cập được bằng phần mềm terminal tiêu chuẩn nếu giao thức truyền thông được cấu hình chính xác. Để thiết lập tham số tại hiện trường, thiết bị cầm tay R88A-PR02W là công cụ thực tế nhất bất kể thương hiệu PLC nào điều khiển trục.

Q3: Bộ điều khiển R88D-WTA3H đang hiển thị báo động. Làm thế nào để xác định lỗi mà không cần kết nối PC?

Mặt trước của bộ điều khiển có màn hình LED 7 đoạn hiển thị trực tiếp các mã báo động hai ký tự. Khi xảy ra lỗi, màn hình sẽ luân phiên hiển thị mã báo động và từ "AL" để mã có thể đọc được mà không cần bất kỳ công cụ hoặc phần mềm nào. Các mã phổ biến cho loại bộ điều khiển này bao gồm điện áp thấp (AL.10), điện áp cao (AL.40), quá dòng (AL.30), quá tải (AL.71), lỗi bộ mã hóa (AL.74) và tràn độ lệch vị trí (AL.26). Hướng dẫn sử dụng dòng W của OMRON (Cat. Số I531) chứa bảng báo động đầy đủ với các nguyên nhân có thể xảy ra và hành động khắc phục cho từng mã. Sau khi giải quyết nguyên nhân gốc rễ, báo động sẽ được xóa bằng cách kích hoạt đầu vào đặt lại báo động tại dải đầu cuối CN1 — một xung từ bộ điều khiển hoặc một tiếp điểm tạm thời từ nút nhấn. Việc xóa và khởi động lại liên tục mà không giải quyết nguyên nhân sẽ không khắc phục được lỗi phần cứng và có thể gây hư hỏng thêm.

Q4: Bộ điều khiển R88D-WTA3H có tương thích với động cơ bộ mã hóa tuyệt đối không, và điều đó yêu cầu gì về phần cứng?

Có — bộ điều khiển hỗ trợ đầy đủ cả động cơ dòng W tăng dần (hậu tố H) và tuyệt đối (hậu tố T). Đối với hoạt động của bộ mã hóa tuyệt đối, pin dự phòng R88A-BAT01W phải được lắp trong ngăn chứa pin CN8 của bộ điều khiển. Pin này duy trì bộ đếm vị trí đa vòng và dữ liệu vị trí trong vòng quay của bộ mã hóa khi máy tắt nguồn. Khi khởi động, bộ điều khiển đọc vị trí đã lưu từ bộ mã hóa ngay lập tức và báo cáo vị trí trục hiện tại cho bộ điều khiển mà không cần bất kỳ chu kỳ định vị lại nào. Yêu cầu bảo trì duy nhất liên tục là thay pin khi điện áp pin giảm — bộ điều khiển sẽ hiển thị cảnh báo pin trước khi pin đạt đến mức tới hạn, đưa ra thông báo trước khi dữ liệu vị trí gặp rủi ro. Nếu pin hết hoàn toàn và bộ mã hóa mất tham chiếu vị trí, một quy trình trả về điểm tham chiếu một lần sẽ thiết lập lại vị trí tuyệt đối và hệ thống sẽ tiếp tục hoạt động tuyệt đối bình thường.

Q5: Bộ điều khiển R88D-WTA3H đã ngừng sản xuất. Lựa chọn thay thế thực tế nhất cho máy hiện có là gì?

Đối với việc thay thế bảo trì thuần túy — khôi phục bộ điều khiển bị lỗi trong máy hiện có mà không cần thiết kế lại trục — lựa chọn đầu tiên là tìm nguồn cung ứng R88D-WTA3H đã được kiểm tra từ thị trường phụ tùng đã qua sử dụng và chuyển bộ tham số gốc từ tài liệu của máy. Điều này giữ nguyên tất cả dây dẫn, cáp và lập trình PLC không thay đổi. Nếu không thể tìm được bộ điều khiển dòng W, nền tảng kế nhiệm gần nhất để di chuyển là Dòng OMRON G5, đặc biệt là dòng R88D-KNA5H hoặc R88D-KN01H tùy thuộc vào công suất định mức. Động cơ dòng G5 có hình dạng vật lý tương tự động cơ dòng W và OMRON đã sản xuất động cơ dòng G5 30W tương thích. Tuy nhiên, cáp bộ mã hóa, dây dẫn CN1 và cấu trúc tham số khác nhau giữa các thế hệ, vì vậy không thể thay thế cáp trực tiếp — cần thay đổi dây dẫn và nhập lại tham số. Dòng 1S mới hơn (dựa trên EtherCAT) đại diện cho một thay đổi lớn hơn về phương pháp vận hành thử và cấu trúc chương trình PLC và phù hợp hơn cho các thiết kế máy mới hơn là cho việc thay thế bảo trì các bộ điều khiển riêng lẻ trong các cài đặt dòng W hiện có.

OMRON R88D-WTA3H là một phần của hệ thống servo AC dòng OMNUC W (Hướng dẫn sử dụng Cat. Số I531). Mẫu này đã ngừng sản xuất khỏi danh mục sản phẩm hiện tại của OMRON. Luôn xác minh khả năng tương thích của mẫu động cơ và lớp điện áp trước khi đặt hàng bộ thay thế. Chờ tối thiểu năm phút sau khi ngắt nguồn điện chính trước khi xử lý dây dẫn hoặc đầu nối bên trong.
