Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | Yaskawa |
| Chứng nhận | CE / cULus Listed / RoHS 2002/95/EC |
| Số mô hình | SGDH-08AE-S |
Bộ khuếch đại servo SGDH dòng Sigma II 0,75 kW một pha 200 V
Đặc điểm kỹ thuật SGDH-08AE-S
| Số sản phẩm | SGDH-08AE-S |
|---|---|
| Thương hiệu | Yaskawa |
| Loại | Bộ khuếch đại servo |
| Gia đình | SIGMA II |
Dữ liệu kỹ thuật
| ĐIỆN ÁP CUNG CẤP | 220-230VAC |
| ĐIỆN ĐỘNG CƠ | 750W |
| DÒNG ĐẦU RA | 4,4 A |
| KÍCH THƯỚC | 90x160x180mm |
| CÂN NẶNG | 1,7 kg |
| Loại loạt | Gói servo dòng Σ-II |
| Pha đầu vào AC | Một giai đoạn |
| Người mẫu | SGDH08AES |
Kiểm tra các sản phẩm dòng Sigma II khi giao hàng
Quy trình sau đây được đề xuất để kiểm tra các sản phẩm Bộ khuếch đại servo Sigma II -SGDH khi giao hàng. Sử dụng danh sách kiểm tra sau đây khi các sản phẩm dòng Sigma II SGDH-08AE-S Yaskawa được giao.
| Kiểm tra ban đầu | Bình luận |
|---|---|
| Sản phẩm được giao có phải là sản phẩm đã được đặt hàng không? | Kiểm tra số model được đánh dấu trên bảng tên của động cơ servo và bộ khuếch đại servo. (Tham khảo bảng mô tả ở các trang sau.) |
| Động cơ servo có quay trơn tru không? | Trục động cơ servo là bình thường nếu có thể quay trơn tru bằng tay. Tuy nhiên, động cơ servo có phanh không thể quay bằng tay. |
| Có thiệt hại gì không? | Kiểm tra hình thức tổng thể và kiểm tra xem có vết trầy xước nào xảy ra trong quá trình vận chuyển hay không. |
| Có vít nào bị lỏng không? | Kiểm tra độ lỏng của vít bằng tuốc nơ vít. |
Nếu bất kỳ điều nào ở trên bị lỗi hoặc không chính xác, hãy liên hệ với Yaskawa hoặc nhà phân phối được ủy quyền.
Ý nghĩa số mẫu
SGDH – 08 AE – □
│ │ │ │ │
│ │ │ │ └─ Tùy chọn
│ │ │ └──────── Loại
│ │ └──────────── Điện áp nguồn
│ └───────────────── Công suất động cơ servo tối đa có thể áp dụng
└────────────────────────── Sigma II Series – Bộ khuếch đại servo SGDH
SGDH
Dòng Sigma II – Bộ khuếch đại servo SGDH
08
Công suất động cơ servo áp dụng tối đa
| Mã số | Điện áp |
|---|---|
| MỘT | 200V |
| B | 100V* |
| D | 400V |
* Động cơ servo 100V duy nhất là các mẫu SGMAH và SGMPH có công suất từ 0,2 kW trở xuống.
| Mã số | Sự miêu tả |
|---|---|
| E | Để kiểm soát mô-men xoắn, tốc độ và vị trí |
| Mã số | Sự miêu tả |
|---|---|
| R | Giá gắn |
| S | một pha |
| P | Thông gió bằng ống dẫn (chỉ 6 đến 15 kW) |

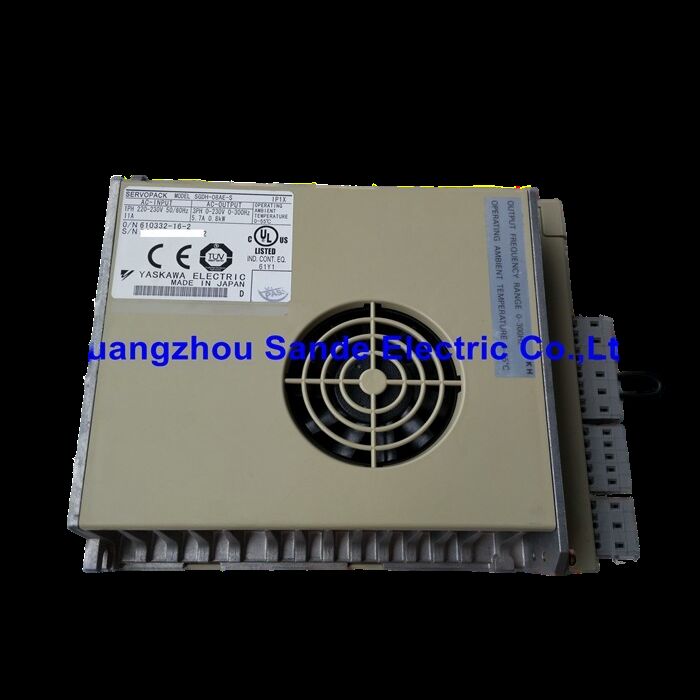

Ví dụ về ngoại hình và Naneplate
Câu hỏi thường gặp về Biến tần Yaskawa SGDH-08AE-S
1. Yêu cầu về điện áp và tần số đầu vào của SGDH-08AE-S là bao nhiêu?
Điện áp đầu vào của SGDH-08AE-S nằm trong khoảng từ 200 đến 230 V và yêu cầu tần số đầu vào là 50/60 Hz. Điều này cho phép nó tương thích với các nguồn cung cấp năng lượng công nghiệp tiêu chuẩn.
2. Có thểSGDH-08AE-Sthay thế các mô hình khác?
SGDH-08AE-S được thiết kế riêng cho dòng Sigma II một pha và không thể thay thế trực tiếp bằng dòng khác như SGDV (Sigma V); nguồn điện, điện áp và chế độ điều khiển phải hoàn toàn tương thích.
3. Giao thức truyền thông làm gìSGDH-08AE-Sủng hộ?
Nó có thể được mở rộng bằng các mô-đun fieldbus như DeviceNet và EtherCAT, nhưng yêu cầu cài đặt tham số và thẻ giao tiếp tương ứng.
4.Ổ đĩa AC SGDH-08AE-SĐiểm bảo trì định kỳ?
Định kỳ 6 tháng: Kiểm tra các thiết bị đầu cuối, tản nhiệt, quạt; làm sạch bụi.
Hàng năm: Kiểm tra tình trạng tụ điện; thay quạt sau 2-3 năm.
Trong quá trình vận hành: Theo dõi nhiệt độ, dòng điện và năng lượng tái tạo; kịp thời phát hiện những bất thường.
5. Firmware có cần nâng cấp không?
YaskawaỔ đĩa AC SGDH-08AE-Sphát hành bản cập nhật firmware. Bạn nên nâng cấp trong thời gian bảo trì trong thời gian ngừng hoạt động để đạt được sự tối ưu hóa chức năng và cải thiện độ ổn định.
6.Chế độ điều khiển nào được hỗ trợ?
Ổ đĩa AC SGDH-08AE-Shỗ trợ ba chế độ: điều khiển vị trí, điều khiển tốc độ và điều khiển mô-men xoắn. Chúng có thể được chuyển đổi thông qua bảng điều khiển hoặc các thông số.
