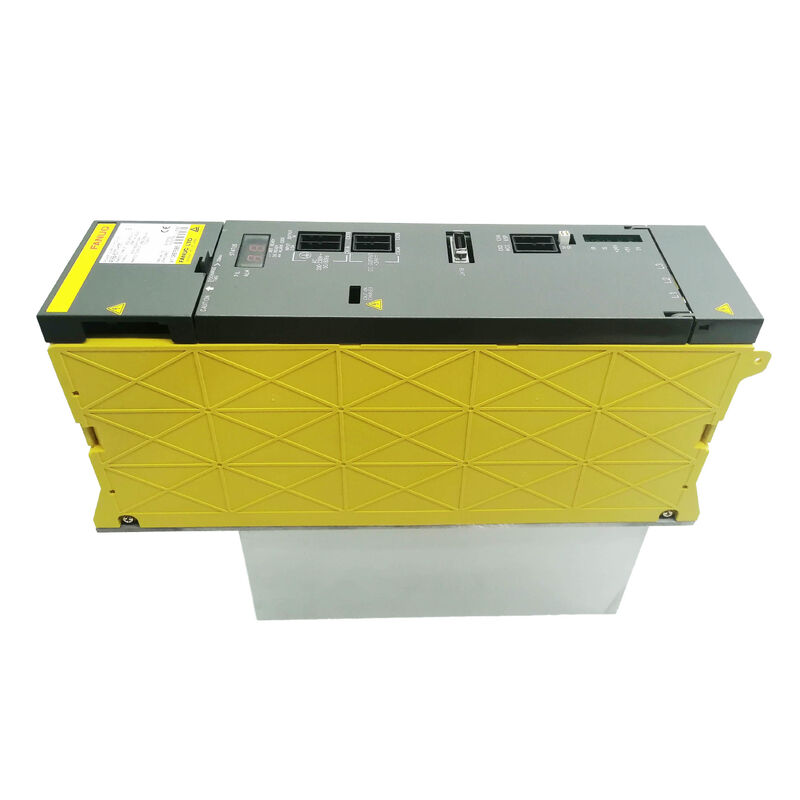

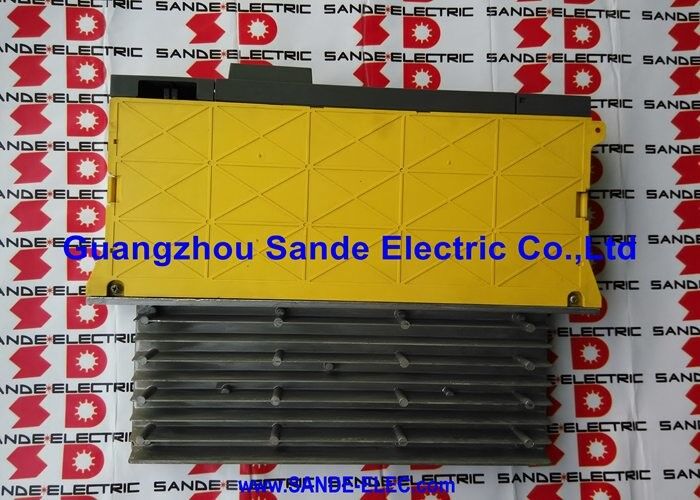

Fanuc A06B-6077-H111 | Bộ chuyển đổi nguồn servo Alpha PSM-11 — 13,2kW, 3 pha AC 200–230V, đầu vào 49A, bus DC 283–325V, tái sinh chủ động, yêu cầu làm mát cưỡng bức bên ngoài

Tổng quan

Fanuc A06B-6077-H111 là PSM-11 — mô-đun nguồn lớn hơn trong hai mô-đun nguồn trong dòng A06B-6077, cung cấp 13,2kW công suất bus DC cho hệ thống ổ đĩa alpha. Trong khi các mô-đun PSM alpha còn lại nằm trong khối số A06B-6087, PSM-11 chiếm vị trí riêng trong dòng A06B-6077 cùng với PSM-5,5 nhỏ hơn (A06B-6077-H106).

Cả hai đều có cấu trúc tương tự như các mô-đun PSM A06B-6087 công suất cao hơn — đầu vào tái sinh chủ động, đầu vào ba pha, đầu ra bus DC trong phạm vi 283–325V — nhưng chúng phục vụ một phân khúc kích thước máy riêng biệt: trung tâm gia công nhỏ gọn, máy tiện CNC và máy đa trục nhỏ nơi nhu cầu công suất trục chính và servo kết hợp nằm thoải mái trong giới hạn 13,2kW.

Với công suất đầu ra 13,2kW và đầu vào định mức 49A, PSM-11 phù hợp với các mô-đun khuếch đại trục chính alpha nhỏ kết hợp với một hoặc hai mô-đun SVM trục servo.

Một máy có động cơ trục chính 3,7kW hoặc 5,5kW và hai hoặc ba trục servo alpha nhỏ là một cài đặt PSM-11 điển hình — tổng nhu cầu công suất đồng thời nằm trong giới hạn 13,2kW, với biên độ đủ cho các đỉnh tạm thời trong quá trình tăng tốc đa trục.

Các máy chạy điều khiển Series 0-C hoặc 0-D với hệ thống ổ đĩa alpha nhỏ gọn là một trong những ứng dụng PSM-11 phổ biến nhất — các thế hệ điều khiển này được thiết kế cho các máy công cụ nhỏ, tiết kiệm chi phí, nơi phân lớp công suất của PSM-11 là phù hợp tự nhiên.

PSM-11 chia sẻ một đặc điểm cụ thể với PSM-45 và PSM-55 ở đầu kia của thang đo công suất: nó yêu cầu làm mát bằng khí cưỡng bức bên ngoài.

Điều này được ghi rõ trong tài liệu cấu hình dòng alpha của Fanuc cùng với PSM-45, phân biệt cả hai mô-đun với dòng PSM-15 đến PSM-37 được làm mát tự động thông qua quạt và bộ tản nhiệt tích hợp của chúng.

Đối với PSM-11, yêu cầu làm mát cưỡng bức bên ngoài phản ánh định dạng vật lý nhỏ gọn của mô-đun: vỏ rộng 60mm không chứa đủ diện tích cánh tản nhiệt cần thiết cho việc tự làm mát ở đầu vào 49A, do đó thiết kế nhiệt phụ thuộc vào tủ điện cung cấp luồng không khí bổ sung qua bộ tản nhiệt của mô-đun.

Tái sinh chủ động là một phần của thiết kế PSM-11, đặt nó vào dòng PSM thay vì tùy chọn PSMR (xả điện trở).

Ngay cả ở mức 13,2kW, năng lượng giảm tốc từ các động cơ trục chính và servo nhỏ cũng tích lũy trong ca sản xuất với các chu kỳ định vị và thay đổi dao lặp đi lặp lại.

PSM-11 trả năng lượng này về nguồn ba pha thay vì đốt cháy nó trong các điện trở, loại bỏ cả nhu cầu về bộ phận xả điện trở bên ngoài và việc tạo nhiệt tủ điện liên quan của nó.

Thông số kỹ thuật chính

Dòng A06B-6077 — Kiến trúc nguồn máy nhỏ

Dòng sản phẩm A06B-6077 được phát triển cùng với dòng PSM A06B-6087 chính để giải quyết phân khúc máy nhỏ mà không cần cung cấp nguồn điện quá mức.

Nhà sản xuất máy công cụ thiết kế máy tiện CNC nhỏ gọn hoặc trung tâm khoan nhỏ với tổng công suất hệ thống ổ đĩa 5–10kW không cần dung lượng 17,5kW của PSM-15, và vỏ rộng 60mm của PSM-11 (so với vỏ 90–150mm của các mô-đun A06B-6087) phù hợp hơn với các tủ điện nhỏ gọn của máy công cụ nhỏ.

Bảng đấu dây A16B-2202-0461 và card điều khiển A16B-2202-0420 bên trong PSM-11 là dành riêng cho dòng A06B-6077 và không thể thay thế cho các bảng trong PSM-15 đến PSM-55 của A06B-6087.

Điều này có ý nghĩa thực tế đối với việc bảo trì: việc tìm kiếm phụ tùng thay thế cho các bảng bên trong của PSM-11 tuân theo cấu trúc mã bộ phận 6077 và các bảng này không có sẵn riêng lẻ — mô-đun là đơn vị dịch vụ.

Đánh đổi giữa định dạng nhỏ gọn và làm mát bên ngoài

Trọng lượng ~2,26kg và vỏ rộng 60mm nhỏ gọn của PSM-11 là những lợi thế thực tế cho việc bố trí tủ điện máy nhỏ. Một tủ điện sẽ bị quá tải bởi PSM-15 150mm có thể chứa PSM-11 mà không bị hạn chế không gian.

Sự nhỏ gọn này đạt được một phần bằng cách loại bỏ bộ tản nhiệt và quạt tự làm mát mà các mô-đun PSM lớn hơn dựa vào — PSM-11 phụ thuộc vào luồng không khí của tủ điện để cung cấp làm mát cho các bộ phận sinh nhiệt của nó.

Trong thực tế, điều này có nghĩa là PSM-11 phải được lắp đặt ở vị trí trong tủ điện nơi luồng không khí của tủ điện là dương và nhất quán, hoặc nơi bố trí luồng không khí chuyên dụng hướng luồng không khí mát qua bộ tản nhiệt của mô-đun.

Một tủ điện có thiết kế nhiệt kém — vùng nóng, không khí tái tuần hoàn hoặc thông gió bị chặn — sẽ gây ra lỗi tắt máy quá nhiệt bộ tản nhiệt AL03 trên PSM-11 ngay cả ở mức tải dưới 13,2kW.

Đây là một vấn đề bảo trì phổ biến hơn trên các máy nhỏ so với máy lớn, vì máy nhỏ có khả năng có các quy định về luồng không khí tủ điện tối thiểu.

Hệ thống phát hiện rò rỉ và báo động

A06B-6077-H111 bao gồm một mạch phát hiện rò rỉ giám sát các điều kiện lỗi nối đất trong bus DC và dây dẫn động cơ hạ nguồn.

Điều này cung cấp cảnh báo sớm về sự suy giảm cách điện cuộn dây động cơ — dòng điện lỗi nối đất tăng dần thay vì đột ngột sẽ kích hoạt phát hiện rò rỉ trước khi nó phát triển thành lỗi cuộn dây hoàn toàn hoặc cầu dao bị ngắt.

Hệ thống mã báo động cho PSM-11 tuân theo cấu trúc báo động PSM alpha tiêu chuẩn:

AL01 — Quá dòng trong mô-đun nguồn chính (lỗi IPM trên PSM-11, khác với ý nghĩa quá dòng trên PSM-15 trở lên).

AL02 — Quạt làm mát dừng. Trên PSM-11, cần xác định quạt cụ thể bị ảnh hưởng và thay thế kịp thời.

AL04 — Sụt áp bus DC. Kiểm tra các mô-đun khuếch đại hạ nguồn và kết nối bus DC.

AL05 — Quá trình nạp trước bus DC không hoàn thành. Điều tra mạch nạp trước bên trong mô-đun.

Câu hỏi thường gặp

Q1: PSM-11 thuộc dòng A06B-6077 chứ không phải A06B-6087 — điều này có nghĩa là nó không tương thích với các mô-đun khuếch đại servo SVM A06B-6087 trên cùng một bus không?

Không, việc đánh số dòng trong hệ thống sản phẩm A06B xác định loại mô-đun cụ thể chứ không phải sự không tương thích của hệ thống.

Đầu ra bus DC của A06B-6077-H111 hoàn toàn tương thích với các mô-đun khuếch đại servo SVM dòng A06B-6079 và A06B-6096 và các mô-đun khuếch đại trục chính A06B-6088/A06B-6102 trên bus DC được chia sẻ.

PSM-11 chỉ đơn giản là nằm ở cuối dải công suất thấp của dòng alpha, cung cấp bus DC 283–325V DC được điều chỉnh giống như tất cả các mô-đun khuếch đại dòng alpha yêu cầu, với dung lượng dòng điện phù hợp với cấu hình máy nhỏ.

Q2: Đối với yêu cầu làm mát cưỡng bức bên ngoài của PSM-11, Fanuc khuyến nghị bố trí luồng không khí cụ thể nào?

Sách hướng dẫn lắp đặt phần cứng dòng alpha của Fanuc (B-65162) ghi lại các bố trí làm mát cưỡng bức cho các mô-đun yêu cầu nó, bao gồm cả PSM-11.

Yêu cầu là không khí bên ngoài mát chảy qua bề mặt bộ tản nhiệt của mô-đun — thường là từ dưới lên trên, theo hướng đối lưu tự nhiên.

Lưu lượng và vận tốc không khí cụ thể cần thiết là hàm của nhiệt lượng tỏa ra của mô-đun ở tải định mức và điện trở nhiệt của bộ tản nhiệt.

Trong thực tế, một quạt hướng trục nhỏ được lắp đặt để hướng luồng không khí qua các mặt bộ tản nhiệt của PSM-11, được định cỡ theo thông số kỹ thuật của B-65162, là cách triển khai tiêu chuẩn.

Q3: PSM-11 có thể thay thế PSM-5,5 (A06B-6077-H106) trong một máy bị lỗi PSM-5,5 không?

PSM-11 có thể cung cấp bus DC giống như PSM-5,5 đã phục vụ, và dung lượng công suất bổ sung (13,2kW so với 5,5kW) không gây rủi ro cho các bộ khuếch đại hạ nguồn — chúng sẽ chỉ rút ra những gì chúng cần.

Việc lắp đặt vật lý yêu cầu xác minh rằng PSM-11 vừa với không gian có sẵn (cùng chiều rộng 60mm cho cả hai đơn vị) và mạch cấp nguồn có thể cung cấp đầu vào định mức 49A của PSM-11 so với dòng điện thấp hơn của PSM-5,5.

Nếu mạch cấp nguồn được định cỡ theo yêu cầu của PSM-5,5, việc nâng cấp lên PSM-11 yêu cầu xác nhận bảo vệ mạch và dây dẫn đủ cho 49A.

Q4: Mô tả sản phẩm bao gồm "bộ chuyển đổi nguồn servo" trong danh sách bộ phận — chỉ định này có ý nghĩa gì trong bối cảnh hệ thống alpha của Fanuc?

Danh sách của Radwell và các nhà phân phối khác của Fanuc mô tả A06B-6077-H111 là "bộ chuyển đổi nguồn servo" vì chức năng chính của nó là chuyển đổi nguồn AC ba pha thành bus DC điều khiển bộ khuếch đại động cơ servo (và trục chính).

Thuật ngữ "bộ chuyển đổi" phản ánh vai trò của mô-đun trong kiến trúc nguồn của hệ thống — nó là giai đoạn chuyển đổi AC sang DC.

Đây không phải là một sản phẩm khác với PSM-11; "bộ chuyển đổi nguồn servo", "PSM-11" và "mô-đun nguồn" đều mô tả cùng một đơn vị A06B-6077-H111 từ các góc độ mô tả khác nhau.

Q5: Sau khi thay thế PSM-11, cần xác minh khởi động nào trên CNC?

Bật nguồn CNC và quan sát trạng thái đèn LED trên bảng điều khiển phía trước của PSM-11. Mô-đun sẽ hiển thị trạng thái hoạt động bình thường (bus đã được sạc, không có báo động) trong vài giây đầu tiên sau khi cấp nguồn.

Xác nhận điện áp bus DC có sẵn và nằm trong phạm vi 283–325V bằng cách kiểm tra màn hình trạng thái mô-đun SVM trên màn hình bảo trì servo của CNC.

Nếu bất kỳ báo động nào xuất hiện trên PSM-11 hoặc trên các mô-đun SVM hạ nguồn ngay khi khởi động, hãy chẩn đoán trước khi chạy bất kỳ trục nào. Nếu khởi động sạch sẽ, hãy xác minh hoạt động trục bình thường bằng cách di chuyển chậm bằng tay trên mỗi trục trước khi đưa máy trở lại chu trình tự động.
