GE FANUC AC POWER SUPPLY A06B-6087-H155 A06B6087H155 AO6B-6O87-H155

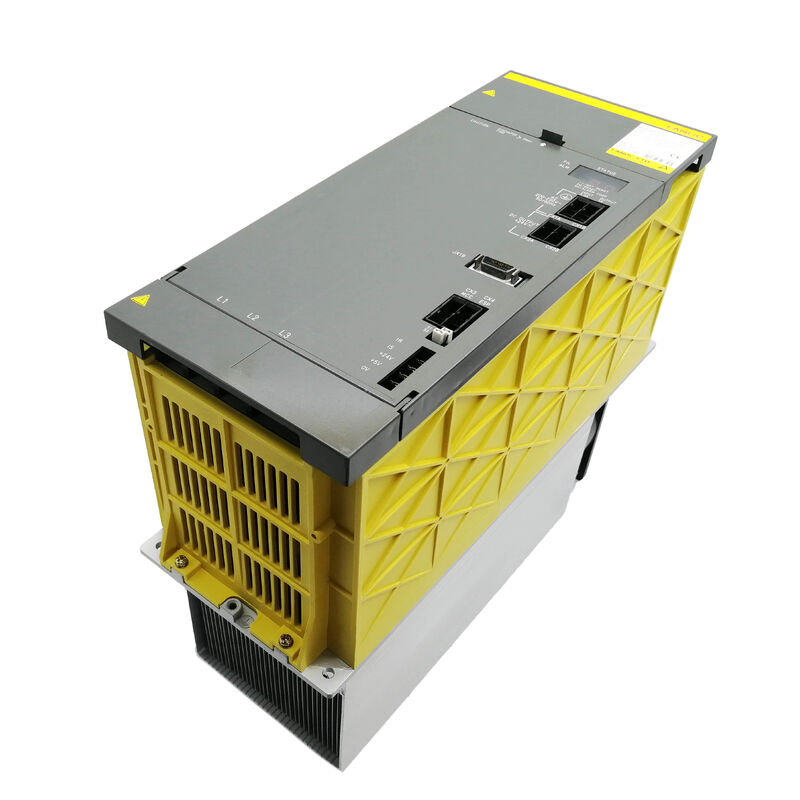

Fanuc A06B-6087-H155. Alpha Power Supply Module PSM-55 65kW, 200V 230V AC 3-Phase, 234A Input, 283V 325V DC Bus, Active Regeneration, External Forced Cooling Required

Tổng quan

CácFanuc A06B-6087-H155là PSM-55 là mô-đun cung cấp điện được xếp hạng cao nhất trong loạt A06B-6087 alpha và là người kế nhiệm chính thức của PSM-45. Với đầu ra liên tục 65kW và 234A của dòng điện đầu vào định giá ở 200V,PSM-55 phục vụ các cấu hình lớn nhất và tải trọng nhất trong hệ thống ổ đĩa alpha: các trung tâm gia công định dạng lớn với động cơ trục công suất cao trong lớp 22kW +,Hệ thống đa trục, trong đó nhu cầu dòng điện servo và trục kết hợp gần hoặc vượt quá công suất 55kW của PSM-45 có thể duy trì với tải trọng định số, và các trung tâm quay công suất lớn xử lý các mảnh lớn với chu kỳ cắt mạnh.

PSM-55 đến trong dòng sản phẩm A06B-6087 như là sự thay thế cho PSM-45 vào tháng 8 năm 1999.

Sự chuyển đổi giải quyết một nhu cầu thực tế ở đỉnh của lớp năng lượng alpha:Máy đã phát triển vượt ra ngoài 55kW xếp hạng của PSM-45 như yêu cầu năng lượng trục và cấu hình đa trục trở nên đòi hỏi nhiều hơn.

PSM-55 cung cấp cùng một yếu tố hình dạng khung hình vật lý và kiến trúc tái tạo tích cực như PSM-45,trong khi mở rộng trần công suất liên tục bằng 10kW và nâng cấp dòng điện đầu vào từ 185A lên 234A.

Sự tái tạo phía trước hoạt động là một đặc điểm xác định ở mức năng lượng này.năng lượng động phát hành là đáng kể trên một máy với thay đổi công cụ thường xuyên hoặc lặp lại các chu kỳ định vị, năng lượng này xảy ra hàng chục lần mỗi ca.

PSM-55 trả lại năng lượng chậm lại này cho nguồn cung cấp AC ba pha thay vì đốt nó trong điện trở, đó là cả một lợi thế quản lý năng lượng và một lợi ích quản lý nhiệt.

Ở công suất 65kW, nhiệt sẽ được tạo ra bởi xả điện điện kháng cự trong quá trình hoạt động chu kỳ cao là đáng kể; đầu tiên hoạt động loại bỏ nó khỏi ngân sách nhiệt của tủ hoàn toàn.

Giống như PSM-45 nó thành công, PSM-55 yêu cầu làm mát không khí ép bên ngoài.

Đây không phải là một cân nhắc lắp đặt ngoại vi, đó là một yêu cầu cơ bản để mô-đun đạt được công suất 65kW.Không có nguồn cung cấp không khí ép bên ngoài hướng đến thùng thu nhiệt của mô-đun, nhiệt độ nối của các mô-đun transistor IGBT sẽ vượt quá giới hạn an toàn dưới tải sản xuất, và AL03 (nhiệt độ quá cao) tắt là kết quả dự đoán.

Máy được xác định ban đầu với PSM-55 đã được thiết kế với sự sắp xếp làm mát bên ngoài này như một phần của bố trí tủ điện.

Các thông số kỹ thuật chính

PSM-55 vs PSM-45: Điều gì đã thay đổi

PSM-55 cải thiện trên PSM-45 theo một cách cụ thể và thực tế: 10kW năng lượng liên tục nhiều hơn và 49A dòng điện đầu vào nhiều hơn,phù hợp với các cấu hình máy mà PSM-45 đã bắt đầu phục vụ vào cuối những năm 1990.

Các thông số kỹ thuật của bảng thay đổi ¢ PSM-55 sử dụng bảng dây A20B-1007-0650 thay vì A20B-2001-067x của PSM-45 ¢ nhưng định dạng khung hình vật lý, hệ thống kết nối bus DC,và yêu cầu làm mát ép bên ngoài vẫn như cũ.

Một máy được trang bị PSM-45 ban đầu có thể nhận được một PSM-55 thay thế trong cùng một vị trí gắn; dây dẫn và kết nối xe buýt tương thích,và thêm sức mạnh headroom chỉ đơn giản là có sẵn khi máy cần nó.

PSM-55 sử dụng cùng một gia đình thẻ điều khiển (A16B-2202-042x) như PSM-45 và phần còn lại của loạt A06B-6087, có nghĩa là mã báo động, quy trình khởi động CNC,và phương pháp chẩn đoán được ghi lại trong hướng dẫn B-65162 áp dụng không thay đổi cho PSM-55.

234A Input ️ Lập kế hoạch điện của cơ sở

Một đầu vào định lượng 234A ở 200V đòi hỏi sự chú ý cẩn thận đến thiết kế mạch cung cấp cơ sở.

The circuit breaker protecting the PSM-55 feed must be rated for sustained 234A operation with a trip curve that accommodates the startup inrush transient without nuisance tripping — a 300A thermal-magnetic breaker with a D or K tripping characteristic is typically appropriate, nhưng sự lựa chọn chính xác phụ thuộc vào chiều dài cáp cung cấp và trở kháng. Cable cross-section for 234A continuous at the facility ambient temperature and conduit fill conditions must be calculated to the relevant electrical standards — undersized cables create a real fire and equipment risk at this current level.

The AC reactor recommended for the PSM-55 (A81L-0001-0123 or the appropriate reactor for this current class) serves to limit both the startup inrush transient and the harmonic current that the rectifier front end would otherwise inject into the facility supply.

Ở 234A, sự đóng góp dòng điện hài hòa mà không có lò phản ứng AC có thể đủ đáng kể để tạo ra các vấn đề nhiễu cho các thiết bị khác trên cùng một bus cung cấp.

Điều kiện làm mát cưỡng ép bên ngoài

Việc làm mát ép bên ngoài cho PSM-55 phải được sắp xếp để cung cấp không khí xung quanh mát hơn trực tiếp đến mặt thùng thu nhiệt của mô-đun không khí tủ lưu thông lại.

Một máy trong sản xuất tạo ra nhiệt từ nhiều thành phần trong tủ; nhiệt độ không khí bên trong tủ tăng đáng kể trên môi trường xung quanh trong một ca sản xuất.Nếu không khí nóng tái lưu thông này được hướng vào PSM-55 thermopile, hiệu ứng làm mát giảm đáng kể và biên nhiệt độ của tản nhiệt trên ngưỡng AL03 thu hẹp.

Việc thực hiện thực tế là một sự sắp xếp ống dẫn từ bên ngoài tủ đưa không khí xung quanh tươi cho PSM-55 thermopile,với không khí thải nóng từ thùng rửa nhiệt thoát ra qua một ống dẫn riêng biệt đến bên ngoài của tủ.

Sự sắp xếp này xuất hiện trong các thiết kế tủ điện của các máy được xác định ban đầu với các mô-đun PSM-45 và PSM-55 it it is not improvised;nó được thiết kế như một phần của thiết kế nhiệt ban đầu của máy.

Câu hỏi thường gặp

Q1: PSM-55 là một thay thế trực tiếp cho PSM-45, hoặc nó đòi hỏi phải sửa đổi tủ điện?

PSM-55 tương thích về mặt vật lý và điện với sự sắp xếp gắn tủ được thiết kế cho PSM-45 - cùng một định dạng khung gầm, lỗ gắn và các điểm kết nối bus DC được áp dụng.Không cần sửa đổi cơ học cho tủ.

Vòng điện cung cấp phải được xác minh để hỗ trợ đầu vào định lượng 234A của PSM-55 so với 185A của PSM-45 nếu nguồn cung cấp ban đầu chỉ có kích thước theo dòng của PSM-45,bảo vệ mạch và dây cáp có thể cần nâng cấp.

Nếu cấu trúc ống làm mát ép bên ngoài được thiết kế xung quanh PSM-45, hãy kiểm tra nó cung cấp dòng không khí đầy đủ cho công suất nhiệt cao hơn một chút của PSM-55 ở 65kW.

Câu 2: PSM-55 sử dụng bảng dây A20B-1007-0650, giống như bảng PSM-45.

A20B-1007-0650 xuất hiện trong thông số kỹ thuật cho cả PSM-45 và PSM-55,phản ánh rằng Fanuc đã sử dụng một thiết kế bảng chung trong các lớp công suất này với thông số kỹ thuật của mô-đun bán dẫn và các thành phần nhiệt phân biệt công suất định số.

Trong thực tế,khả năng thay thế ở cấp bảng giữa PSM-45 và PSM-55 phụ thuộc vào việc sửa đổi cụ thể của bảng và liệu thông số kỹ thuật thành phần của Fanuc trên bảng có phù hợp với cả hai mức hiện tại hay không.

Để xác định xác nhận, hãy tham khảo tài liệu cấp thành phần của Fanuc hoặc một chuyên gia sửa chữa ổ đĩa Fanuc có trình độ tốt hơn là giả định tính tương thích dựa trên số bảng chia sẻ.

Câu 3: báo động nào thường đi trước AL03 (nồng độ nhiệt quá cao) trên PSM-55, và nó nên được quản lý như thế nào?

Trên PSM-55 được làm mát đúng cách, AL03 không bao giờ xảy ra trong quá trình sản xuất bình thường.

Nó cho thấy nhiệt độ bồn tản nhiệt đã đạt đến ngưỡng bảo vệ, một tình trạng gây ra bởi việc làm mát ép bên ngoài không đầy đủ, sắp xếp ống dẫn bị tắc, một quạt bên trong bị hỏng,hoặc nhiệt độ môi trường xung quanh vượt quá phạm vi hoạt động định danh của module.

Trước khi điều tra mô-đun chính nó, kiểm tra đường dẫn ống làm mát bên ngoài để chặn hoặc hư hỏng, xác nhận nguồn cung cấp không khí ép bên ngoài đang chạy, và kiểm tra các quạt bên trong đang hoạt động.

AL02 (bạt điều hòa ngừng hoạt động) sẽ đi trước AL03 nếu quạt bên trong bị hỏng ¢ coi AL02 là một sự kiện bảo trì khẩn cấp đòi hỏi phải thay quạt trước khi sản xuất được nối lại.

Q4: Làm thế nào để PSM-55 xử lý quá tải ngắn trong quá trình gia tốc đồng thời nhiều trục?

Đánh giá 65kW của PSM-55 là đầu ra liên tục ✓ đánh giá bền vững vô thời hạn ở các điều kiện được nêu.

Trọng lượng tạm thời vượt quá 65kW có thể được chứa trong thời gian ngắn bởi các transistor IGBT của mô-đun và ngân hàng tụ bus DC,cung cấp nhu cầu đỉnh trong khi đầu trước của bộ thẳng dẫn tiếp tục cung cấp đầu ra trạng thái ổn định của nó.

Thời gian của khả năng quá tải tạm thời này phụ thuộc vào trạng thái nhiệt khởi động của các transistor và cường độ quá tải.

Các mô-đun khuếch đại servo của máy có giới hạn dòng điện riêng của họ để giới hạn nhu cầu đỉnh áp dụng cho xe buýt PSM trong thực tế,PSM hiếm khi thấy mức độ hiện tại mà các mạch bảo vệ của bộ khuếch đại hạ lưu sẽ không giới hạn trước tiên.

Q5: PSM-55 là tái tạo tích cực? Có một kháng cự tái tạo bên ngoài hoặc đơn vị xả điện cần thiết như loạt PSMR?

Không, đầu tiên tái tạo hoạt động trong PSM-55 xử lý tất cả năng lượng chậm lại bên trong bằng cách trả lại nó cho nguồn cung cấp AC ba pha.hoặc đơn vị xả tái tạo được yêu cầu hoặc nên được kết nối.

Đây là sự khác biệt cơ bản giữa loạt PSM (A06B-6077 và A06B-6087) và loạt PSMR (A06B-6081) ¢ PSMR sử dụng một đơn vị xả điện chống điện để hấp thụ năng lượng tái tạo,trong khi PSM sử dụng một đầu đầu tiên biến tần hoạt động để trả lại nó cho nguồn cung cấp.

Kết nối một điện trở xả bên ngoài với bus DC của PSM-55 sẽ không có tác dụng xây dựng và có thể can thiệp vào hoạt động của mô-đun.
