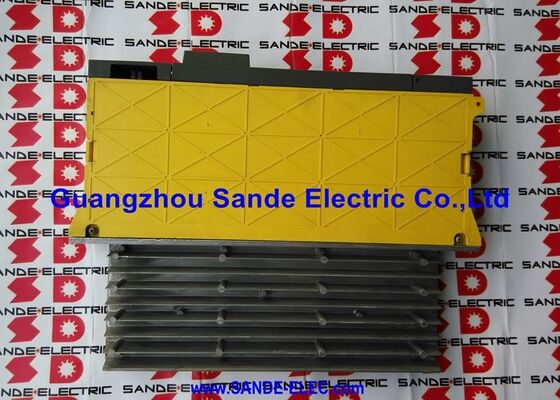

Cung cấp điện A06B-6091-H118 A06B6091H118 AO6B-6O91-H118

FANUC A06B-6091-H118 500.000 Alpha Power Supply Module PSM-18HV 400 VAC đầu vào điện áp cao, Regenerative DC Bus, Capacitor Module Required, Alpha Series HV, Nhật Bản

Số phần:A06B-6091-H118

Nhà sản xuất:Tập đoàn FANUC (Nhật Bản)

Nhóm sản phẩm:Mô-đun cung cấp điện ¢ Series Alpha HV (High Voltage)

Mô hình:PSM-18HV

Tổng quan

CácFANUC A06B-6091-H118là PSM-18HV mô-đun cung cấp điện 18 kW trong gia đình động cơ cao áp (HV) dòng Alpha của FANUC.

Dòng A06B-6091 là lớp đầu vào 400 volt của hệ thống truyền động dòng Alpha ban đầu,được phân biệt với các mô-đun lớp 200 volt bởi chỉ định HV và yêu cầu của nó đối với một mô-đun tụy ghép (PSMC-HV).

Mô-đun này được phát triển cho các thị trường công nghiệp hoạt động trên nguồn cung cấp AC 400 volt, bao gồm phần lớn châu Âu, một số vùng châu Á,và các khu vực khác mà điện áp cung cấp ba pha công nghiệp tiêu chuẩn nằm trong phạm vi 380~480 V.

PSM-18HV hoạt động như là nguồn cung cấp điện bus DC trung tâm cho một rack hệ thống ổ đĩa FANUC Alpha trong một cài đặt 400 volt.

Nó chuyển đổi đầu vào 400 volt AC ba pha thành một bus DC cao áp được điều chỉnh cung cấp năng lượng cho các mô-đun khuếch đại servo (SVM) và các mô-đun khuếch đại trục (SPM) được kết nối trong cùng một giá treo.

Giống như tất cả các mô-đun PSM trong loạt Alpha, PSM-18HV là một loại tái tạo năng lượng giảm tốc từ trục servo và trục quay trở lại nguồn cung cấp AC thay vì bị đốt cháy như nhiệt.

Mô-đun này thuộc về thế hệ đầu tiên của kiến trúc ổ đĩa Alpha của FANUC - loạt Alpha ban đầu trước thế hệ Alpha i.

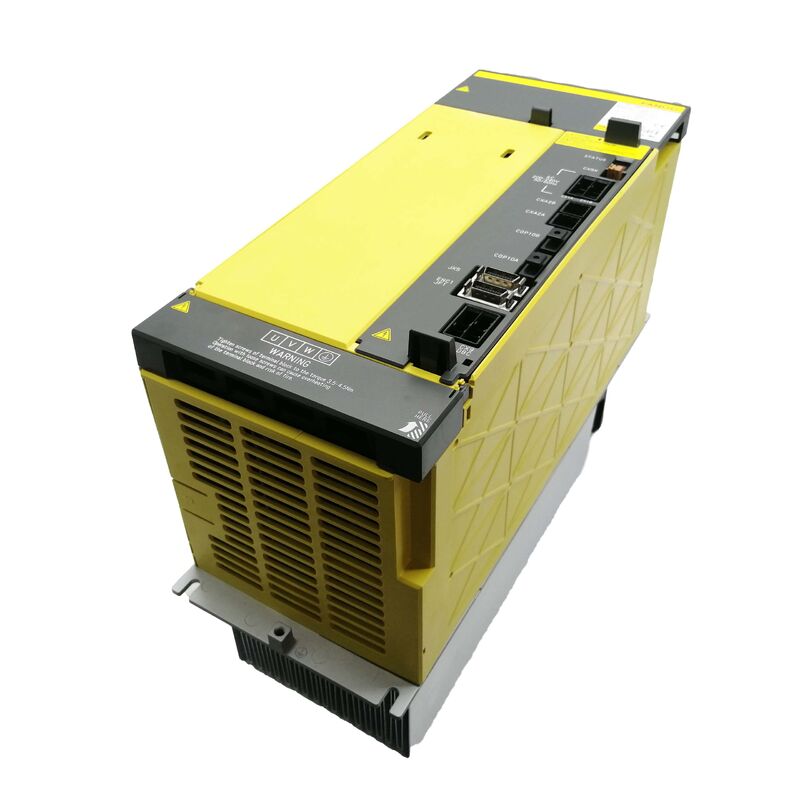

Các mô-đun này được đặc trưng bởi vỏ màu vàng của chúng (so với vỏ màu xám / bạc của dòng Alpha i) và sự phụ thuộc của chúng vào các mô-đun tụ bên ngoài.

Một số lượng đáng kể các máy công cụ được điều khiển bởi FANUC trên toàn thế giới vẫn chạy trên ổ đĩa dòng Alpha, làm cho PSM-18HV trở thành một mặt hàng bảo trì tích cực cho cơ sở được cài đặt này.

Các thông số kỹ thuật chính

Kiến trúc HV Series Tại sao một module tụ điện là cần thiết

Một sự khác biệt cấu trúc quan trọng giữa các mô-đun HV dòng Alpha (dòng A06B-6091) và các biến thể PSM khác là mô-đun tụ bên ngoài bắt buộc.Mỗi PSM-HV đòi hỏi một mô-đun tụy PSMC-HV ghép đôiĐối với PSM-18HV, mô-đun tụ cần thiết là PSMC-18HV (số đơn đặt hàng A06B-6083-H218).

Ngân hàng tụ điện bus DC phục vụ một số chức năng trong hệ thống truyền động:

Bộ đệm lưu trữ năng lượngCác đỉnh nhu cầu năng lượng ngắn hạn từ gia tốc động cơ hút vào ngân hàng tụ,cho phép mạch điều chỉnh AC đến hoạt động trơn tru hơn và giảm dòng điện đỉnh được rút ra từ nguồn điện.

Tái sinh hấp thụ.Khi các trục servo chậm lại và bơm năng lượng trở lại bus DC nhanh hơn so với đầu tiên tái tạo có thể đưa nó trở lại nguồn cung cấp AC, ngân hàng tụ hấp thụ dư thừa tạm thời,ngăn ngừa quá tải bus DC.

Đi ngang qua.Ngân hàng tụ điện cung cấp một dự trữ năng lượng ngắn cho phép hệ thống ổ đĩa tiếp tục hoạt động thông qua các sự gián đoạn điện đầu vào rất ngắn.

Trong thế hệ Alpha i (dòng A06B-6110 và những dòng khác),các ngân hàng tụ điện được tích hợp trong nhà chứa mô-đun cung cấp điện đây là một trong những cải tiến tích hợp phân biệt Alpha i từ Alpha ban đầu.

Trong loạt Alpha HV ban đầu, mô-đun tụ luôn là một đơn vị riêng biệt phải được lắp đặt bên cạnh PSM-HV trong tủ ổ đĩa và được kết nối thông qua các cáp chuyên dụng.

Hệ thống động cơ Alfa HV  Cấu hình hệ thống

Một hệ thống truyền động Alpha HV hoàn chỉnh cho một thiết bị 400 volt bao gồm:

PSM-HV (mô-đun này):Điều chỉnh 400V AC để DC xe buýt quản lý tái tạo trở lại nguồn cung cấp AC.

PSMC-HV (đồng hành bắt buộc):Mô-đun tụ bên ngoài. Phải phù hợp với xếp hạng PSM-HV (PSMC-18HV cho PSM-18HV).

Các mô-đun khuếch đại servo SVM-HV:Một trên mỗi trục servo (hoặc hai trục trong một số cấu hình). Kết nối với bus DC chung từ PSM-HV.

Mô-đun tăng cường trục SPM-HV:Nếu một ổ trục là một phần của hệ thống, cũng được kết nối với bus DC.

Tất cả các mô-đun được gắn trong tủ ổ đĩa với kết nối bus DC chung.

PSM-HV là mô-đun duy nhất được kết nối với nguồn cung cấp AC chính, tất cả các mô-đun khác chỉ nhận năng lượng thông qua bus DC.

Những cân nhắc về dịch vụ và bảo trì

Các mô-đun HV dòng Alpha là một dòng sản phẩm trưởng thành. FANUC đã sản xuất các thiết bị thay thế Alpha i cho hầu hết các chức năng này, nhưng một số lượng lớn các hệ thống HV dòng Alpha ban đầu vẫn còn hoạt động.Các cân nhắc bảo trì chính cho PSM-18HV:

Giảm nhiệt.Các mô-đun HV dòng Alpha được làm mát bởi hệ thống làm mát tủ và thùng thu nhiệt của mô-đun.Dòng không khí làm mát bị chặn là một nguyên nhân chính của sự cố nhiệt sớm trong các mô-đun này.

Căng suất lão hóa.Mô-đun tụ PSMC-18HV chứa tụ điện phân với tuổi thọ hữu hạn.

Trong các thiết bị hoạt động lâu dài (10+ năm), tụ điện già và dung lượng của chúng giảm.

Capacity giảm biểu hiện như tăng sóng điện áp xe buýt DC và giảm hấp thụ năng lượng thoáng qua.Việc thay thế dự phòng các mô-đun tụ điện cũ được khuyến cáo cho các máy gần khoảng thời gian dịch vụ này.

Kiểm tra an toàn.PSM-HV chứa các bộ an toàn bên trong.

Nếu mô-đun đã trải qua sự kiện quá điện, kiểm tra tình trạng an toàn như là một phần của cuộc điều tra lỗi.

Câu hỏi thường gặp

Câu 1: PSM-18HV hiển thị báo động. Mô-đun tụ PSMC-18HV được cài đặt chính xác. Điều gì nên được kiểm tra trước?

Xác nhận đầu vào ba pha 400V có mặt và cân bằng tại các đầu cuối PSM-18HV.

Một pha bị mất hoặc mất cân bằng điện áp đáng kể kích hoạt báo động xuất hiện như lỗi mô-đun chứ không phải là lỗi điện.

Sau đó kiểm tra tất cả các kết nối bus DC giữa PSM-18HV, PSMC-18HV và các mô-đun khuếch đại SVM / SPM được kết nối.

Cuối cùng, kiểm tra các bộ an toàn bên trong của PSM-18HV nếu một sự kiện quá mức trước khi báo động.

Q2: Liệu PSM-18HV có thể được sử dụng mà không có mô-đun tụ PSMC-18HV?

Không. Dòng PSM-HV đòi hỏi mô-đun tụi ghép của nó để hoạt động. Hoạt động mà không có PSMC-18HV sẽ dẫn đến sự bất ổn của buýt DC, lỗi quá điện áp trong quá trình giảm tốc,và thiệt hại tiềm tàng cho các mô-đun khuếch đại servo và spindle trên bus.

Luôn lắp đặt và kết nối đúng PSMC-HV trước khi bật điện cho hệ thống.

Q3: Máy trước đây chạy bằng nguồn cung cấp 380V. Nó đang được chuyển sang nguồn cung cấp 415V. PSM-18HV vẫn tương thích?

Dòng A06B-6091 HV được đánh giá cho đầu vào AC lớp 400V, bao gồm phạm vi quốc tế chung là ba pha 380V-480V.

Một nguồn cung cấp 415V nằm trong phạm vi này và không yêu cầu sửa đổi mô-đun.

Xác nhận điện áp cung cấp mới nằm trong phạm vi dung lượng điện áp đầu vào được chỉ định của mô-đun trước khi đưa vào sử dụng.

Q4: Có thể thay thế PSM-18HV bằng tương đương thế hệ Alpha I không?

Nâng cấp từ ổ đĩa HV Alpha series gốc sang ổ đĩa HV Alpha i là có thể nhưng không phải là một module swap đơn giản, nó đòi hỏi phải thay thế các module SVM và SPM.kể từ khi các mô-đun khuếch đại Alpha và Alpha i không thể trao đổi trực tiếp trên một bus DC chung.

Việc nâng cấp toàn bộ hệ thống từ Alpha HV lên Alpha i HV là một dự án được lên kế hoạch liên quan đến các bộ khuếch đại mới, PSM mới, dây điện mới và khởi động lại tham số servo.

Thay thế giống nhau bằng một PSM-18HV khác (A06B-6091-H118) là con đường bảo trì tiêu chuẩn khi hệ thống hiện có có chức năng khác.

Q5: PSM-18HV nên được lưu trữ như thế nào khi loại bỏ khỏi sử dụng?

Giữ trong môi trường sạch, khô ở nhiệt độ phòng, tránh ánh sáng mặt trời trực tiếp và khí quyển ăn mòn.

Đặt mô-đun trong một túi chống tĩnh hoặc bọc bằng vật liệu chống tĩnh.

Nếu các cặp PSMC-18HV cũng được lưu trữ,xả đầy đủ các mô-đun điện tụ trước khi lưu trữ và không kết nối lại nó với nguồn điện AC sau khi lưu trữ mở rộng mà không kiểm tra trước tình trạng điện tụ.

Cho phép một mô-đun lạnh được lưu trữ dưới nhiệt độ môi trường để đạt nhiệt độ phòng trước khi áp dụng điện sau khi cài đặt lại.
