FANUC A06B-6110-H006 Mô-đun cung cấp điện -- Alpha i PSM-5.5i
Alpha I Series. PSM-5.5i. 200-240 VAC. 5.5 kW định lượng.
Cơ sở mà mọi hệ thống Alpha i Drive đều cần

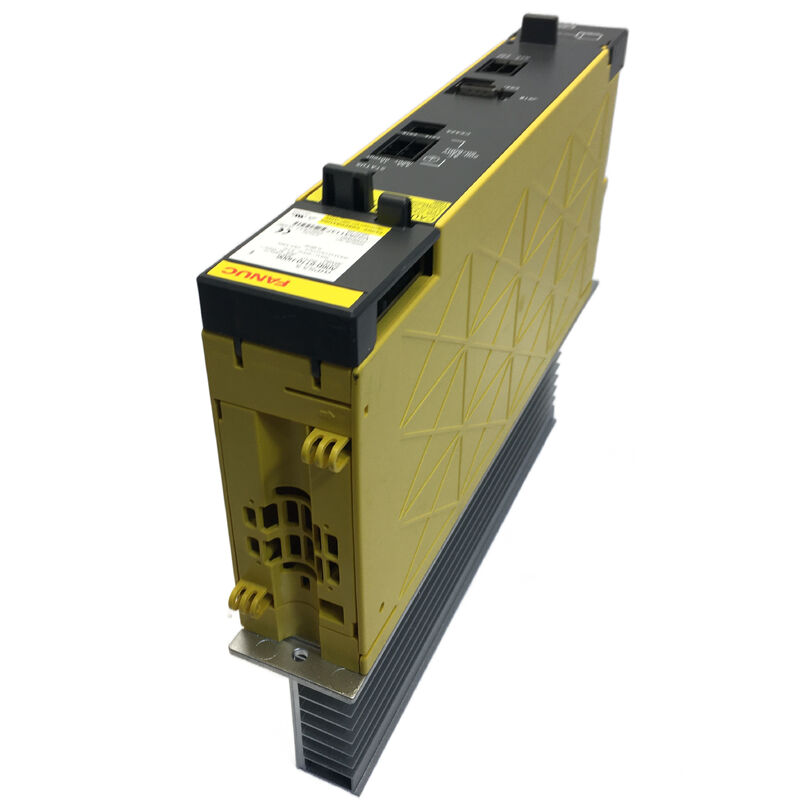

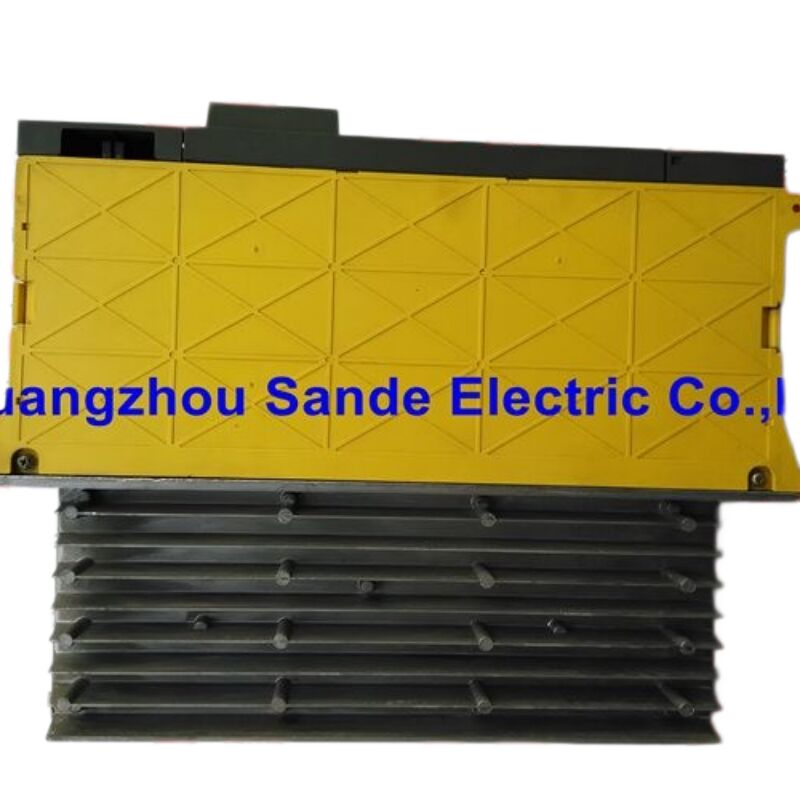

Trước khi một động cơ phục vụ đơn bật một máy công cụ được trang bị FANUC Alpha i, mô-đun A06B-6110-H006 PSM-5.5i chuyển đổi nguồn cung cấp AC ba pha của cơ sở thành điện bus DC sạch, được điều chỉnh.Mô-đun cung cấp năng lượng này nằm ở phía trước của tủ ổ đĩa, xử lý chuyển đổi AC sang DC và trả năng lượng phanh trở lại lưới cung cấp trong quá trình giảm tốc trục.
Thông số kỹ thuật
| Parameter |
Giá trị |
| Số phần FANUC |
A06B-6110-H006 |
| Thông số kỹ thuật đơn vị |
A06B-6110-C006 |
| Tên mô hình |
PSM-5.5i (Phần cung cấp điện, 5,5 kW) |
| Dòng |
FANUC Alpha i (200 đầu vào VAC) |
| Điện áp đầu vào |
200 - 240 VAC (3 pha) |
| Dòng điện đầu vào |
26 A |
| Tần số đầu vào |
50 / 60 Hz |
| Năng lượng đầu ra |
5.5 kW |
| Năng lượng đầu ra tối đa |
11 kW |
| Năng lượng đầu ra cao nhất |
22 kW |
| Điện áp đầu ra xe buýt DC |
Khoảng 283 VDC |
| Loại tái tạo |
Phục hồi năng lượng (trả năng trở lại nguồn cung cấp) |
| Kích thước (H × W × D) |
Khoảng 290 mm × 150 mm × 275 mm |
| Trọng lượng |
Khoảng 4,9 kg |
Lợi ích của việc tái tạo điện
A06B-6110-H006 có công nghệ tái tạo năng lượng trả lại năng lượng giảm tốc trở lại lưới thay vì phân tán nó dưới dạng nhiệt.Khả năng này làm giảm cả việc tạo nhiệt bên trong tủ và tiêu thụ điện ròng từ nguồn cung cấp cơ sở, đặc biệt có lợi cho các máy với chu kỳ định vị thường xuyên.
Kiến trúc hệ thống Alpha i
Hệ thống ổ đĩa Alpha i của FANUC sử dụng kiến trúc xe buýt DC chia sẻ, trong đó PSM-5.5i phục vụ như bộ chuyển đổi AC-to-DC duy nhất cho toàn bộ nhóm ổ đĩa.Nó chiếm vị trí bên trái nhất trong ngăn tháp ổ đĩa chồng, cung cấp năng lượng cho tất cả các mô-đun khuếch đại servo kết nối (SVM) và các mô-đun khuếch đại trục (SPM) điều khiển trục cấp và trục chính.
Bộ điều khiển CNC tương thích
A06B-6110-H006 hoạt động với các hệ thống CNC FANUC khác nhau bao gồm:
- FANUC dòng 0i CNC (tất cả các biến thể)
- FANUC 16i, 18i, 21i series
- FANUC 30i, 31i, 32i series
- Dòng FANUC 15i
- Máy điều khiển robot FANUC sử dụng phần cứng ổ đĩa Alpha i
Yêu cầu lắp đặt
Lưu ý về cài đặt quan trọng:
- Không lắp đặt tụ điện cải thiện yếu tố năng lượng - chúng tương tác phá hoại với mạch tái tạo
- Điện áp đầu vào phải ở trong phạm vi 200-240 VAC cho hiệu suất định giá
- Điện điều khiển (đối kết CX1A) phải được cung cấp trước hoặc đồng thời với việc bật điện CNC
Chẩn đoán trạng thái LED
Bảng trước STATUS LED cung cấp thông tin chẩn đoán ngay lập tức:
- Đèn LED tắt- Điện điều khiển không được cung cấp hoặc mạch điều khiển bị lỗi
- LED ổn định- Hoạt động bình thường, mạch chính hoạt động
- Đèn đèn LED nhấp nháy / báo động- Tình trạng lỗi được phát hiện
Câu hỏi thường gặp
Q1: Sự khác biệt giữa PSM-5.5i và các mô hình lớn hơn trong loạt A06B-6110 là gì?
Dòng A06B-6110 bao gồm toàn bộ dòng 200VAC Alpha i PSM. H006 là PSM-5.5i với 5,5 kW liên tục, trong khi các mô hình lớn hơn bao gồm H011 (PSM-11i, 11 kW), H015 (PSM-15i, 15 kW),và các loại khác đến PSM-55iSự lựa chọn phụ thuộc vào tổng nhu cầu điện liên tục của các mô-đun được kết nối.
Câu 2: A06B-6110-H006 có thể được sử dụng với nguồn đầu vào 400VAC không?
Không. Mô-đun này được đánh giá đặc biệt cho đầu vào ba pha 200-240 VAC. Đối với nguồn cung cấp 400-480 VAC, sử dụng loạt HV của FANUC (gia đình A06B-6120).Sử dụng mô-đun này trên 400VAC mà không có một bộ biến áp bước xuống sẽ phá hủy nó.
Q3: Nguyên nhân gây ra sự cố phổ biến nhất trong mô-đun này là gì?
Các chế độ thất bại phổ biến bao gồm sự xuống cấp của tụ điện do lão hóa và chu kỳ nhiệt, sự cố của bóng bán dẫn IGBT do các sự kiện quá tải và lỗi mạch ổ cổng.Sửa chữa chuyên nghiệp thường liên quan đến thay thế tụ, thay thế bán dẫn, và thay thế quạt.
Q4: Mô-đun này có yêu cầu cấu hình tham số khởi động đặc biệt không?
Bản thân PSM không có tham số có thể cấu hình được bởi người dùng. Tuy nhiên, các tham số servo phải được khởi tạo chính xác trong CNC trước khi thử nghiệm chạy đầu tiên,và tình trạng PSM nên được xác nhận hoạt động trước khi chỉ huy chuyển động động cơ.
Q5: Mô-đun được liệt kê là đã ngừng sản xuất - tình hình cung cấp thay thế như thế nào?
Mặc dù đã ngừng sản xuất tiêu chuẩn, cả các đơn vị tồn kho cũ và được cải tạo chuyên nghiệp đều có sẵn thông qua các nhà cung cấp phụ tùng CNC chuyên gia của FANUC.Các nhà sửa chữa có uy tín kiểm tra các mô-đun dưới tải và thường cung cấp bảo hành 12 tháng.
