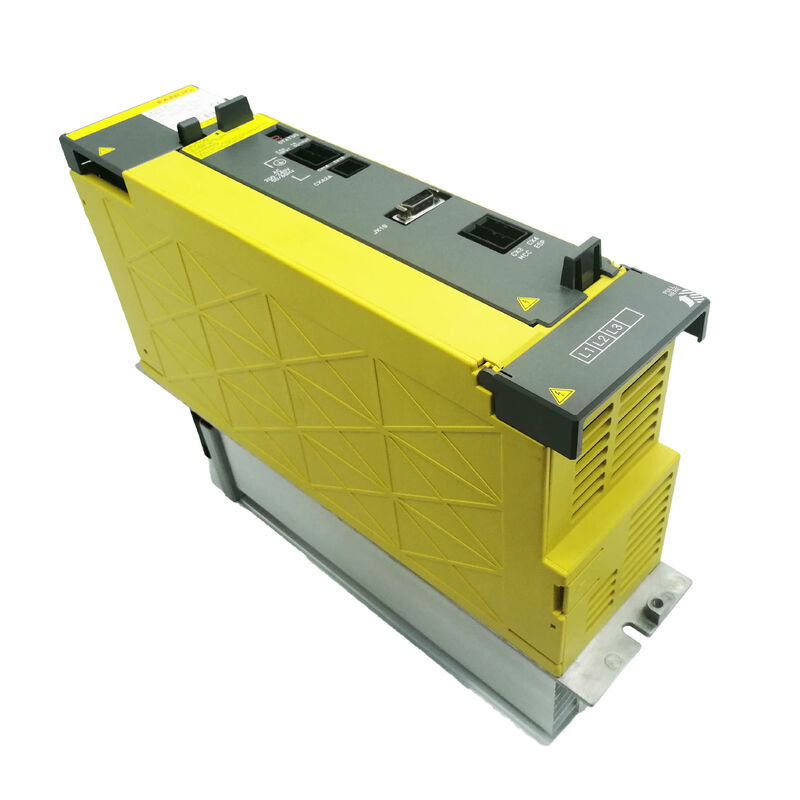

FANUC Servo Amplifier A06B-6110-H015 A06B-6110-H015

CácA06B-6110-H015- được biết đến trong tài liệu ổ đĩa của FANUC làPSM-15iNó chiếm một vai trò trung tâm và không thể thương lượng trong bất kỳ bộ máy truyền động series αi: mà không có nó, nó có thể được sử dụng cho các thiết bị truyền động.không di chuyển trục phụ trợTìm một đơn vị đã được xác minh, được thử nghiệm là con đường nhanh nhất để trở lại sản xuất khi mô-đun này thất bại.

Kiến trúc ổ đĩa Alpha i của FANUC tách chức năng chuyển đổi AC sang DC khỏi chức năng điều khiển động cơ.Các mô-đun khuếch đại servo (SVMs) và các mô-đun khuếch đại spindle (SPMs) không chuyển đổi điện AC trực tiếp, chúng nhận được một bus DC điện áp cao mà PSM thiết lập và duy trì. A06B-6110-H015 lấy ba pha 200-240V AC từ bộ ngắt đầu của máy, chuyển đổi nó thành một điều chỉnh283-339V DC bus, và phân phối đường ray bus đó cho mọi mô-đun khuếch đại được kết nối hạ lưu trong chuỗi truyền động.

Tất cả mọi thứ di chuyển trên máy - tất cả các trục cấp và trục - thu hút năng lượng động cơ của nó thông qua liên kết DC duy nhất mà PSM-15i cung cấp.

Một trong những tính năng định nghĩa của series αi PS và PSM-15i cụ thể là khả năng tái tạo năng lượng của nó.Các hệ thống ổ đĩa cũ hơn xử lý năng lượng tái tạo này bằng cách đốt nó qua các ngân hàng kháng cự, tạo ra nhiệt mà phải được quản lý và thêm một thành phần hao mòn vào tủ.

A06B-6110-H015 đường năng lượng tái tạo trở lại đường cung cấp AC thay thế. tải nhiệt trên tủ được giảm, ngân hàng kháng cự được loại bỏ như một điểm thất bại,và trên các máy có chu kỳ giảm tốc tải trọng cao thường xuyênĐây là một tính năng tiêu chuẩn trên tất cả các mô-đun trong loạt αi PS, không phải là một phần bổ sung.

A06B-6110-H015 chạy tự chẩn đoán liên tục và bề mặt lỗi thông qua một màn hình LED một chữ số trên mặt trước của mô-đun.Mã báo động sau đây xác định tình trạng lỗi cụ thể:

Đối với các mô-đun PSM-5.5i đến PSM-15i, AL-1 đặc biệt chỉ ra tình trạng bất thường trong mô-đun điện nội bộ (IPM).Nguyên nhân có thể bao gồm sự sụt giảm điện áp cung cấp điều khiển trong chính IPM, hoặc sự mất cân bằng điện áp đầu vào trong ba giai đoạn. cả hai đều nên được kiểm tra trước khi tiêu diệt mô-đun.

AL-4 and AL-5 are the most frequently encountered alarms in aged PSMs and commonly trace to electrolytic capacitor degradation in the DC bus section — a predictable end-of-life failure mode in first-generation 6110 series modules with significant operating hours.

17 tuổi.5 kW output capacity and 200V class positioning place the A06B-6110-H015 in drive cabinets on small-to-medium FANUC CNC machine tools — typically those with 2-4 feed axes and a single spindle where the combined servo and spindle motor demand falls within 17.5 kW. Bao gồm:

Các thế hệ CNC tương thích bao gồmFANUC 0i(tất cả các loạt),16i,18i,21i,30i,31i, và32i- bao gồm hầu hết các nền tảng CNC của FANUC sử dụng kiến trúc ổ đĩa series αi từ khi giới thiệu đến sản xuất hiện tại.

A06B-6110-H015 thuộc về FANUCdòng 6110 thế hệ đầu tiênCác mô-đun PS.A06B-6140-H015, một đơn vị thế hệ thứ hai với một PCB cập nhật và sửa đổi bảng dây điện. Cả hai thế hệ đều chiếm cùng một yếu tố hình dạng PSM-15i và chia sẻ kết nối gắn kết cơ học và điện tương thích,làm cho A06B-6140-H015 trở thành một thay thế trường hợp khả thi khi đơn vị 6110 ban đầu không còn có sẵn.

Đối với các kịch bản bảo trì khi tài liệu máy xác định loạt 6110 hoặc khi yêu cầu thay thế đơn vị giống nhau cho từng đơn vị,A06B-6110-H015 vẫn là số phần chính xác cho nguồn.

PSM-15i là một thành phần điểm thất bại duy nhất trong bất kỳ máy nào được cài đặt.Điều này làm cho nó một trong những mục ưu tiên cao nhất trên bất kỳ danh sách phụ tùng FANUC αi series, đặc biệt là trong môi trường sản xuất nơi thời gian ngừng hoạt động của máy có chi phí trực tiếp.

Các cơ chế thất bại lão hóa chính trong PSM dòng 6110 thế hệ đầu tiên là có thể dự đoán được: suy thoái tụ điện phân trong phần bus DC (thường biểu hiện như AL-4, AL-5),và quạt làm mát cuối đời (AL-2)Đối với các mô-đun có thời gian hoạt động tích lũy cao, cả hai vấn đề đều đáng để giải quyết chủ động trước khi chúng gây ra sự ngừng hoạt động không được lên kế hoạch.
