Fanuc A06B-6110-H026 | Alpha i PSM-26i — Tuổi thọ, Thay quạt, Chẩn đoán lỗi và Chuyển đổi từ H026 sang H140

Tổng quan

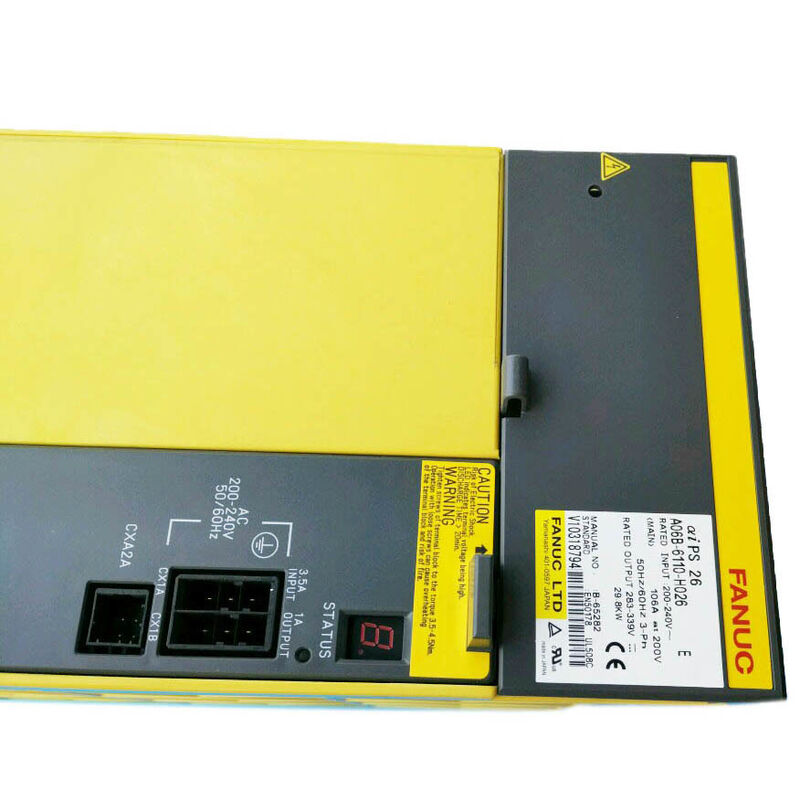

Fanuc A06B-6110-H026 là PSM-26i — mô-đun nguồn alpha i 29,8kW đã hoạt động trong gần hai thập kỷ trên các trung tâm gia công trang bị 16i/18i và 0i trên toàn thế giới.

Mô-đun này bắt đầu hoạt động như một phần của hệ thống ổ đĩa alpha i thế hệ đầu tiên của Fanuc, mang lại hiệu suất đáng tin cậy trong suốt vòng đời của hàng nghìn thiết bị lắp đặt, và hiện nay thường xuyên được các kỹ sư bảo trì gặp phải khi xử lý các thiết bị đã hoạt động liên tục kể từ giữa những năm 2000.

Ở độ tuổi đó, câu hỏi vận hành không phải là liệu PSM-26i có được chỉ định phù hợp cho máy hay không — nó đã từng như vậy khi máy được chế tạo.

Câu hỏi là mô-đun này đang ở giai đoạn nào trong vòng đời phục vụ của nó, những bộ phận nào sắp hết tuổi thọ hữu ích, và làm thế nào để lên kế hoạch thông minh cho một sự cố cuối cùng.

Bài viết này tiếp cận PSM-26i từ góc độ đó: lập kế hoạch bảo trì, diễn giải cảnh báo lỗi và quyết định giữa sửa chữa, thay thế hoặc nâng cấp lên A06B-6140-H026 thế hệ thứ hai.

Thông số kỹ thuật chính

Quạt — Hai bộ, Hai ưu tiên thay thế

PSM-26i có hai quạt với các vai trò nhiệt khác nhau và hậu quả lỗi hơi khác nhau.

A90L-0001-0441#39 (quạt bên trong) lưu thông không khí bên trong vỏ mô-đun qua bo mạch điều khiển và các thiết bị điện tử liên quan. Lỗi của nó được báo hiệu bằng AL-2.

Vòng bi của quạt này chạy liên tục bất cứ khi nào máy được cấp điện — trên một máy chạy hai hoặc ba ca, đó là mười bảy đến hai mươi bốn giờ mỗi ngày trong suốt vòng đời của máy. Độ mòn vòng bi là tích lũy.

Một quạt đã hoạt động từ năm 2005 trên máy ba ca đã tích lũy hơn 100.000 giờ quay vòng bi. Vòng bi quạt ở mức độ phục vụ đó về mặt thống kê là quá hạn thay thế bất kể AL-2 đã xuất hiện hay chưa.

A90L-0001-0509 (quạt tản nhiệt ngoài) di chuyển không khí qua các cánh tản nhiệt ngoài nơi các bóng bán dẫn công suất tiêu tán nhiệt. Lỗi của nó được báo hiệu bằng AL-A.

Lỗi của quạt này có hậu quả nhanh hơn quạt bên trong vì nó trực tiếp giới hạn đường dẫn nhiệt của bóng bán dẫn — nếu không có nó, nhiệt độ mối nối của IGBT công suất sẽ tăng lên dưới tải, và AL-3 (quá nhiệt tản nhiệt) sẽ xảy ra trong vòng vài phút ở công suất định mức.

Cả hai quạt đều là phụ tùng dự phòng, có sẵn riêng lẻ và có thể thay thế mà không cần thay thế mô-đun.

Trên bất kỳ PSM-26i nào trong máy đã hoạt động kể từ thời kỳ sản xuất H026 (giữa những năm 2000 đến cuối những năm 2000) mà không có ghi nhận thay thế quạt, cả hai quạt đều đủ điều kiện để thay thế chủ động trong lần dừng bảo trì theo lịch trình.

Cảnh báo AL-1 trên PSM-26i — Không phải lỗi quá dòng chung

AL-1 trên PSM-26i có nghĩa là mô-đun nguồn chính (IPM) đã phát hiện tình trạng lỗi. Bảo vệ bên trong của IPM kích hoạt trong một số điều kiện: quá dòng mối nối bóng bán dẫn, lỗi trình điều khiển hoặc quá tải nhiệt ở cấp độ bóng bán dẫn. Trước khi chẩn đoán AL-1 là IPM bị lỗi, hãy kiểm tra các nguyên nhân môi trường và phía tải:

Máy có gần đây bị di chuyển, rung lắc hoặc gặp sự cố về chất lượng nguồn cấp không?

Các kết nối lỏng lẻo tại các đầu cuối đầu vào hoặc thanh cái có thể tạo ra các sự kiện dòng điện tạm thời đến IPM mà không phải do bản thân mô-đun bị lỗi. Tất cả các mô-đun SVM và SPM hạ nguồn có ở tình trạng tốt không?

Một bóng bán dẫn khuếch đại bị lỗi hút quá nhiều dòng điện từ bus sẽ hiển thị dưới dạng AL-1 trên PSM-26i. Ngắt kết nối các mô-đun SVM/SPM khỏi bus từng cái một trong khi quan sát xem AL-1 có biến mất hay không sẽ cô lập lỗi phía tải.

Nếu AL-1 vẫn tồn tại khi bus hoàn toàn không tải và nguồn cấp được xác nhận tốt, IPM trên bo mạch nguồn có thể đã bị lỗi hoặc bị hỏng, và mô-đun cần được thay thế hoặc sửa chữa bo mạch.

AL-5 — Hết thời gian nạp trước trên PSM-26i cũ

AL-5 trên PSM-26i cho biết các tụ điện bus DC không đạt ngưỡng điện áp hoạt động trong thời gian nạp trước dự kiến sau khi bật nguồn.

Trên một mô-đun mới hơn, AL-5 là không phổ biến. Trên một mô-đun đã hoạt động mười lăm năm trở lên, nó trở thành một sự kiện bảo trì thực tế vì hai lý do.

Thứ nhất, điện trở nạp trước — một thành phần giới hạn dòng điện điều khiển dòng điện đột biến vào các tụ điện bus khi khởi động — có thể trôi giá trị điện trở theo tuổi tác và chu kỳ nhiệt.

Nếu điện trở của nó tăng đáng kể so với giá trị danh định, tốc độ nạp trước sẽ chậm lại và có thể không đạt ngưỡng trước khi hết thời gian.

Thứ hai, các tụ điện lọc bus tự tích lũy điện trở nối tiếp tương đương (ESR) trong nhiều năm hoạt động ở nhiệt độ cao.

ESR tăng ảnh hưởng đến tốc độ chấp nhận điện tích của tụ điện và có thể kéo dài thời gian nạp trước vượt quá ngưỡng.

AL-5 nhất quán khi mỗi lần bật nguồn trên PSM-26i cũ là một tín hiệu cho thấy các thành phần mạch nạp trước của mô-đun cần được chú ý — hoặc đánh giá chuyên sâu trên bàn hoặc thay thế toàn bộ mô-đun bằng mô-đun đã được tân trang lại, trong đó các tụ điện và các thành phần nạp trước đã được kiểm tra hoặc thay thế như một phần của quá trình tân trang.

Nâng cấp từ H026 lên H140 — Khi nào nên chuyển đổi, khi nào nên ở lại

A06B-6140-H026 là sản phẩm tương đương thế hệ thứ hai: cùng công suất 29,8kW, cùng dòng 106A ở 200V, cùng bus DC 283–339V, cùng khả năng tương thích với bộ khuếch đại hạ nguồn. Nó là một sản phẩm thay thế trực tiếp — không thay đổi tham số, không đấu dây lại, không cập nhật cấu hình CNC. Sự khác biệt về thiết kế bên trong nằm ở việc lựa chọn thành phần và kiến trúc bo mạch, được cập nhật để giải quyết các mẫu hao mòn đã biết trong dòng A06B-6110.

Câu hỏi thực tế là thời điểm.

Nếu một PSM-26i chưa bao giờ được bảo trì, sắp đạt 20 năm hoạt động và chưa được thay quạt, thì cảnh báo AL-2 hoặc AL-A là điều có thể dự đoán được trong tương lai gần.

Quyết định lên kế hoạch thay thế mô-đun bằng A06B-6140-H026 trong cửa sổ bảo trì theo lịch trình tiếp theo, trước khi xảy ra sự cố không mong muốn, có hồ sơ thời gian ngừng hoạt động và chi phí khác với việc thay thế khẩn cấp do ngừng sản xuất đột ngột.

Đối với các máy mà PSM-26i vẫn hoạt động ổn định và còn tương đối gần với lần bảo trì quạt gần nhất, việc tiếp tục sử dụng H026 và lên kế hoạch thay thế khi có lỗi được xác nhận tiếp theo cũng hoàn toàn hợp lệ.

Quyết định là một bài tập lập kế hoạch xung quanh mức độ quan trọng của sản xuất của máy và sự chênh lệch chi phí giữa thời gian ngừng hoạt động theo kế hoạch và không theo kế hoạch.

Câu hỏi thường gặp

Q1: Cả A06B-6110-H026 và A06B-6140-H026 đều có sẵn trên thị trường thứ cấp. Người mua xác định nguồn nào để thay thế như thế nào?

Cả hai mô-đun đều sẽ hoạt động chính xác như một sản phẩm thay thế — chúng tương đương về điện và cơ khí trong máy. A06B-6140-H026 là thiết kế thế hệ hiện tại và đại diện cho bản sửa đổi bo mạch mới nhất cho lớp công suất này.

Đối với một máy dự kiến sẽ hoạt động thêm năm đến mười năm nữa, A06B-6140-H026 có thể được coi là lựa chọn hướng tới tương lai. Đối với các tình huống nhạy cảm về chi phí, nơi có sẵn dịch vụ trao đổi A06B-6110-H026 đã được kiểm tra và bảo hành với chi phí thấp hơn, nó vẫn hoàn toàn hợp lệ. Lựa chọn không phải là về chức năng mà là về kỳ vọng tuổi thọ phục vụ và kinh tế.

Q2: Mạch phát hiện rò rỉ trong PSM-26i tạo ra cảnh báo trước khi xảy ra lỗi nối đất hoàn toàn. Cảnh báo phát hiện rò rỉ nên được xử lý vào thời điểm nào?

Bất kỳ cảnh báo phát hiện rò rỉ đã được xác nhận nào đều cần được điều tra thay vì chỉ xác nhận và tiếp tục. Mạch phát hiện dòng điện chảy về PE mà lẽ ra không có mặt — một đường dẫn cho thấy sự suy giảm cách điện trong cuộn dây động cơ hoặc cáp đầu ra, không phải lỗi bên trong PSM.

Bản chất tiến triển của lỗi cách điện có nghĩa là một động cơ tạo ra cảnh báo rò rỉ nhỏ hôm nay có thể phát triển lỗi nối đất hoàn toàn trong vòng vài tuần hoặc vài tháng. Kiểm tra điện trở cách điện (kiểm tra Megger) của động cơ được kết nối và cáp đầu ra tại thời điểm cảnh báo rò rỉ sẽ xác định động cơ hoặc cáp nào là nguồn gốc.

Xử lý ở giai đoạn phát hiện rò rỉ — trước khi lỗi cuộn dây hoàn toàn — tránh chi phí sửa chữa cao hơn và thời gian ngừng hoạt động lâu hơn của mạch bị ngắt liên quan đến lỗi nối đất hoàn toàn.

Q3: Sau khi PSM-26i được bật nguồn, chuỗi nạp trước mất bao lâu trước khi bus DC khả dụng?

Trên PSM-26i hoạt động bình thường, chuỗi nạp trước thường hoàn thành trong khoảng ba đến năm giây sau khi cấp nguồn cho mô-đun.

Đèn LED hoặc màn hình phía trước chuyển từ trạng thái nạp trước sang chỉ báo hoạt động bình thường khi điện áp bus đạt đến phạm vi hoạt động của nó.

Nếu chuỗi hoàn thành thành công trong khoảng thời gian này, AL-5 sẽ không xuất hiện.

Nếu một lần bật nguồn cụ thể mất thời gian lâu hơn đáng kể so với dự kiến trước khi chỉ báo bình thường xuất hiện — ngay cả khi không có AL-5 kích hoạt — các thành phần mạch nạp trước đáng để theo dõi, vì hiệu suất cận biên thường xảy ra trước lỗi AL-5 cuối cùng.

Q4: Có thể vận hành A06B-6110-H026 chỉ với một trong hai quạt hoạt động không?

Vận hành với một quạt bị dừng không phải là điều kiện được hỗ trợ và không nên coi là giải pháp tạm thời. Cả hai quạt đều cần thiết để mô-đun duy trì nhiệt độ linh kiện an toàn ở công suất định mức.

Mô-đun sẽ tiếp tục hoạt động sau khi AL-2 hoặc AL-A xuất hiện — cảnh báo không tắt mô-đun ngay lập tức trong tất cả các cấu hình — nhưng biên độ nhiệt bị giảm và thời gian dẫn đến AL-3 (tắt do quá nhiệt tản nhiệt) hoặc hỏng bo mạch điều khiển hoàn toàn phụ thuộc vào điều kiện môi trường và tải thực tế.

Thay quạt là phản ứng đúng đắn đối với bất kỳ cảnh báo nào.

Q5: Có bình thường khi PSM-26i tạo ra bất kỳ tiếng ồn nào trong quá trình hoạt động không, và khi nào tiếng ồn cho biết có vấn đề?

PSM-26i hoạt động bình thường tạo ra tiếng ồn luồng không khí có tần số trung bình, nhất quán từ hai quạt của nó, và có thể tạo ra tiếng ồn chuyển mạch nhẹ từ giai đoạn IGBT đầu vào chủ động.

Sự thay đổi đột ngột về âm sắc quạt — âm vực thấp hơn, tiếng rè hoặc rung giật không liên tục — là cảnh báo sớm về độ mòn vòng bi và nên được coi là tiền đề cho sự cố AL-2 hoặc AL-A.

Tiếng rít hoặc ù mới, cao hơn từ thân mô-đun mà trước đây không có có thể cho thấy cộng hưởng cơ học từ một thành phần lỏng lẻo, một tụ điện gặp sự cố, hoặc một điều kiện điện bất thường trong mạch bus.

Bất kỳ tiếng ồn mới bất thường nào trong PSM-26i đều cần được điều tra thay vì bỏ qua.
