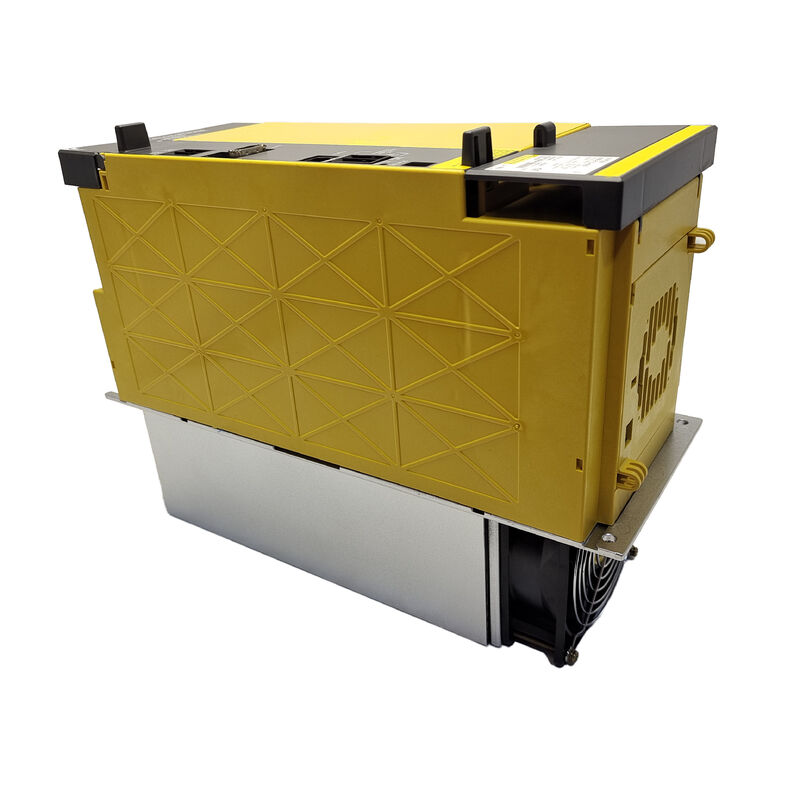

FANUC A06B-6110-H030 Alpha i Series Power Supply Module PSM-30i
CácA06B-6110-H030¢ chỉ địnhPSM-30itrong hệ thống truyền động dòng Alpha i của FANUC là một mô-đun cung cấp điện 30 kW cho các thiết bị lớp 200V.Nó chuyển đổi dòng điện AC ba pha thành điện áp xe buýt DC được điều chỉnh cung cấp cho mọi bộ khuếch đại servo αi và bộ khuếch đại trục trong chuỗi, có khả năng tái tạo năng lượng tích hợp.
Vai trò trong kiến trúc ổ đĩa αi Series
Hệ thống truyền động Alpha i của FANUC sử dụng kiến trúc mô-đun, trong đó các mô-đun khuếch đại servo và spindle lấy năng lượng từ một bus DC cao áp chung được cung cấp bởi một mô-đun cung cấp điện chuyên dụng.PSM-30i phục vụ như là nguồn của bus DC này cho các hệ thống lớp 200VMột lỗi PSM dừng tất cả các trục chuyển động, làm cho mô-đun này trở thành một thành phần bảo trì quan trọng.
Thông số kỹ thuật
| Parameter | Giá trị |
|---|
| Số phần | A06B-6110-H030 |
| Định nghĩa mô hình | PSM-30i / αiPS-30 |
| Dòng | FANUC Alpha i (αi) ¢ 6110 Series |
| Loại module | Mô-đun cung cấp điện AC/DC với tái tạo |
| Điện áp đầu vào | 200-240 V AC, 3 pha, 50/60 Hz |
| Điện áp đầu ra (DC Bus) | 283-339 V DC |
| Năng lượng đầu ra | 30 kW |
| Phương pháp tái tạo | Tái tạo năng lượng (trả năng trở lại dây chuyền AC) |
| Trọng lượng | Khoảng 17,99 lbs (8,2 kg) |
| Thế hệ | Thế hệ đầu tiên 6110 series |
| Phần kế thừa | A06B-6140-H030 |
| Nhà sản xuất | Tập đoàn FANUC, Nhật Bản |
Lợi ích của việc tái tạo điện
Không giống như các hệ thống cũ hơn sử dụng điện trở phanh để phân tán năng lượng dưới dạng nhiệt, PSM-30i sử dụng công nghệ tái tạo nguồn năng lượng để trả lại năng lượng chậm động cơ cho đường dây điện AC.Cách tiếp cận này làm giảm đáng kể mức tiêu thụ năng lượng, loại bỏ các ngân hàng kháng cự như các điểm thất bại, và loại bỏ tải nhiệt từ ngân sách nhiệt của tủ.
Mã báo động và Chẩn đoán
A06B-6110-H030 có tính năng tự chẩn đoán trên tàu báo cáo lỗi thông qua mã báo động LED:
| Cảnh báo | Điều kiện |
|---|
| AL-1 | Điện dư thừa trong mô-đun điện chính |
| AL-2 | Ventilator làm mát dừng lại (bên trong) |
| AL-3 | Nhiệt độ quá cao của tản nhiệt mạch chính |
| AL-4 | Giảm điện áp xe buýt DC |
| AL-5 | Trình điện tụ chính không sạc trong thời gian xác định |
| AL-6 | Nguồn điện đầu vào bất thường |
| AL-7 | Điện áp xe buýt DC cao bất thường |
| AL-A | Máy quạt làm mát bên ngoài (máy quạt tản nhiệt) dừng |
| AL-E | Nguồn cung cấp điện đầu vào bất bình thường |
AL-4 và AL-5 là các lỗi trường phổ biến thường liên quan đến sự suy thoái của tụ sau nhiều năm sử dụng.
Hệ thống CNC tương thích
A06B-6110-H030 được chỉ định cho các hệ thống ổ đĩa dòng αi lớp 200V trên các nền tảng CNC lớn của FANUC:
- Dòng FANUC 0i(0i-B, 0i-C, 0i-D) được sử dụng rộng rãi trong các trung tâm gia công dọc, trung tâm quay và máy EDM cắt dây
- Dòng FANUC 16i / 18i- CNC chức năng cao hơn cho các trung tâm gia công đa trục và trung tâm máy quay
- Dòng FANUC 21i¢ Máy CNC tầm trung phổ biến trong máy công cụ châu Á và châu Âu
- Dòng FANUC 30i / 31i / 32i¢ Nền tảng có khả năng cao nhất cho máy gia công tốc độ cao và thiết bị hàng không vũ trụ chính xác
Chỉ số 30 kW bao gồm các cấu hình máy mà không yêu cầu các biến thể PSM-37i hoặc PSM-55i lớn hơn.
So sánh thế hệ
A06B-6110-H030 thuộc về thế hệ đầu tiên của 6110 series FANUC Alpha i nguồn cung cấp điện.A06B-6140-H030, có tính năng cập nhật PCB sửa đổi và sửa đổi bảng dây dẫn trong khi duy trì cùng một bao bì cơ học và giao diện điện.Dòng 6140 phục vụ như một thay thế hình thức-fit-chức năng cho 6110 trong hầu hết các thiết bị.
Chiến lược bảo trì và phụ tùng thay thế
PSM là một trong những phụ tùng thay thế ưu tiên cao nhất cho các cơ sở chạy thiết bị FANUC αi vì:
- Một lỗi PSM đồng thời tắt tất cả các chuyển động máy mà không có chế độ hoạt động xuống cấp
- Trung tâm gia công và trung tâm quay với PSM bị hỏng không thể sản xuất các bộ phận cho đến khi thay thế
- Lượng 30 kW bao gồm hầu hết các trung tâm gia công dọc 3 - 5 trục tiêu chuẩn và trung tâm quay CNC
Có một mô-đun dự phòng đã được xác minh giảm thiểu thời gian ngừng hoạt động sản xuất trong các lỗi quan trọng.
Câu hỏi thường gặp
Sự khác biệt giữa A06B-6110-H030 và A06B-6140-H030 là gì?
Cả hai đều là các mô-đun cung cấp điện FANUC PSM-30i với công suất 30 kW cho các hệ thống dòng αi lớp 200V. A06B-6110-H030 là phiên bản thế hệ đầu tiên (6110 series);A06B-6140-H030 là người kế nhiệm thế hệ thứ hai với các sửa đổi PCB cập nhậtHọ chia sẻ gắn kết cơ học, kết nối điện và thông số kỹ thuật tương tự.
Các điều khiển CNC và loại máy FANUC nào sử dụng A06B-6110-H030?
PSM-30i được sử dụng trong bất kỳ hệ thống ổ đĩa dòng αi FANUC 200V được ghép nối với các bộ điều khiển CNC FANUC 0i, 16i, 18i, 21i, 30i, 31i hoặc 32i.Các ứng dụng phổ biến bao gồm trung tâm gia công dọc và ngang, Trung tâm quay CNC và máy 5 trục mà tổng công suất động cơ servo và trục nằm trong công suất 30 kW.
PSM-30i thực sự làm gì trong thùng ổ đĩa?
PSM chuyển đổi các nguồn AC ba pha 200-240V thành điện áp bus DC được điều chỉnh (283-339V DC) cung cấp năng lượng động cơ cho tất cả các mô-đun khuếch đại servo và các mô-đun khuếch đại trục trong chuỗi αiNó cũng cung cấp năng lượng điều khiển 24V DC cho các mô-đun khuếch đại.
Tại sao AL-4 hoặc AL-5 xuất hiện trên PSM-30i của tôi, và tôi nên kiểm tra điều gì đầu tiên?
AL-4 (giảm điện áp DC) và AL-5 (các tụ điện chính không sạc) thường gây ra bởi sự suy giảm của tụ điện trong phần bus DC của các đơn vị PSM già.Kiểm tra điện áp đầu vào ba pha cho điện áp chính xác, pha cân bằng và không có pha mở (AL-E). Nếu công suất đầu vào được xác nhận là tốt, mô-đun có thể cần sửa chữa hoặc thay thế ở cấp thành phần.
A06B-6110-H030 có thể được sửa chữa, và một đơn vị được cải tạo là một sự thay thế khả thi?
Vâng, các cửa hàng sửa chữa ổ đĩa chuyên dụng của FANUC xây dựng lại các đơn vị PSM-30i ở cấp độ thành phần, thay thế tụ, quạt và các bộ phận khác có độ tuổi hạn chế.Các đơn vị được cải tạo được thử nghiệm trên các hệ thống FANUC hoạt động cung cấp các lựa chọn thay thế hiệu quả về chi phí cho các mô-đun mớiKiểm tra rằng người sửa chữa thử nghiệm trên phần cứng thực tế của FANUC chứ không chỉ là nguồn cung cấp điện.
