| Số mô hình | A06B-6110-H055 |
Mã sản phẩm: A06B-6110-H055
Nhà sản xuất: FANUC Corporation (Nhật Bản)
Danh mục sản phẩm: Mô-đun Nguồn — Dòng Alpha i (aiPS)
Mẫu mã: aiPS 55

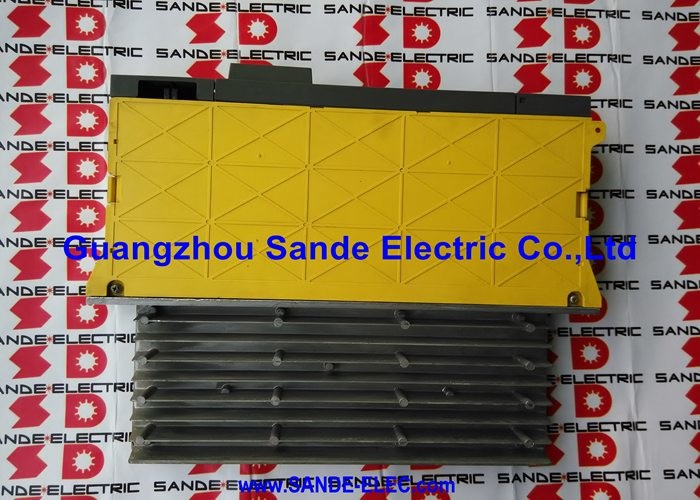

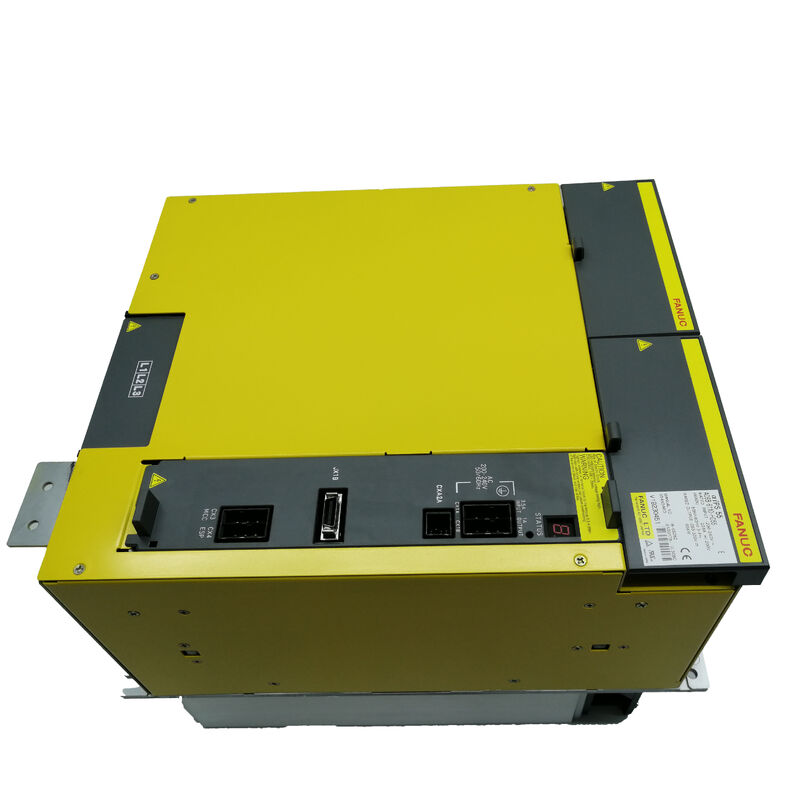

Mô-đun nguồn 65 kW FANUC A06B-6110-H055 là một phần của hệ thống truyền động dòng Alpha i của FANUC — nguồn cấp điện bus DC chung cung cấp năng lượng cho một loạt các mô-đun khuếch đại servo và trục chính.Mọi trục trên hệ thống truyền động FANUC Alpha i cuối cùng đều lấy năng lượng động cơ và trả lại năng lượng phanh tái sinh thông qua mô-đun duy nhất này. aiPS 55 là đơn vị tiêu chuẩn lớn nhất trong dòng nguồn Alpha i cấp 200 volt của FANUC, được đánh giá cho các ứng dụng máy công cụ nặng nhất: trung tâm gia công lớn, trung tâm tiện đa trục và các máy có số lượng trục cao khác với yêu cầu hoạt động đồng thời của trục đòi hỏi khắt khe.Dòng Alpha i của FANUC đại diện cho một bước tiến đáng kể so với các ổ đĩa dòng Alpha trước đó.
Hệ thống Alpha i tích hợp giám sát điện áp bus, chẩn đoán lỗi và giao tiếp với bộ điều khiển CNC trực tiếp vào các mô-đun truyền động — mô-đun nguồn truyền trạng thái của nó tới CNC theo thời gian thực, cho phép bộ điều khiển phản ứng với các sự kiện của hệ thống truyền động thay vì chỉ phát hiện chúng sau khi xảy ra.
Chỉ định aiPS (Alpha i Power Supply) là quy ước đặt tên cho thế hệ này, khác với chỉ định PSM (Power Supply Module) trước đó của dòng Alpha ban đầu.
A06B-6110-H055 cung cấp điện áp bus DC được điều chỉnh cho tất cả các mô-đun khuếch đại servo (SVM) và mô-đun khuếch đại trục chính (SPM) được kết nối với cùng một liên kết bus DC.
Chức năng tái sinh là tích hợp — khi các trục servo giảm tốc hoặc trục chính phanh, năng lượng động học được chuyển đổi thành năng lượng điện bởi động cơ được trả về chủ động cho nguồn AC thay vì tiêu tán dưới dạng nhiệt.
Trong các máy có chu kỳ tăng tốc và giảm tốc thường xuyên, quá trình tái sinh này làm giảm tiêu thụ năng lượng và loại bỏ tải nhiệt của phanh điện trở.
Thông số kỹ thuật chính
Tham số
| Mẫu mã | aiPS 55 |
|---|---|
| Công suất định mức | 65 kW |
| Điện áp đầu vào định mức | 200 – 240 VAC |
| Pha đầu vào | 3 pha |
| Dòng điện đầu vào | 228 A @ 200 V |
| Tần số đầu vào | 50 / 60 Hz |
| Điện áp đầu ra định mức | 283 – 339 VDC |
| Loại | Nguồn tái sinh (năng lượng trả về nguồn AC) |
| Dòng | Alpha i (A06B-6110) |
| Xuất xứ | Nhật Bản |
| Kiến trúc Bus DC | Trong hệ thống truyền động FANUC Alpha i, mô-đun nguồn là điểm kết nối duy nhất với nguồn điện AC chính. |
Các mô-đun khuếch đại SVM và SPM riêng lẻ lấy năng lượng từ bus DC được chia sẻ này để cấp nguồn cho động cơ tương ứng của chúng.
Vì bus DC được chia sẻ, ngân sách năng lượng của toàn bộ hệ thống truyền động được quản lý tập trung.
Khi nhiều trục giảm tốc đồng thời, năng lượng tái sinh kết hợp được đưa trở lại bus DC.
aiPS 55 sử dụng mạch đầu cuối chủ động (tái sinh) của nó để truyền năng lượng này trở lại nguồn AC ba pha — một quy trình sạch về điện và không yêu cầu điện trở bên ngoài hoặc bộ phận phanh cho chu kỳ hoạt động bình thường.
Kiến trúc này cũng có nghĩa là định mức của mô-đun nguồn phải bao gồm nhu cầu công suất đồng thời đỉnh của tất cả các mô-đun khuếch đại được kết nối.
Định mức 65 kW của A06B-6110-H055 làm cho nó phù hợp cho các cài đặt mà tổng công suất động cơ được kết nối trong quá trình nhu cầu tăng tốc đồng thời tối đa gần với con số này.
Việc định cỡ hệ thống nên tính đến chu kỳ hoạt động và sự chồng chéo giữa các sự kiện tăng tốc và giảm tốc trên tất cả các trục.
Bối cảnh Hệ thống Truyền động Dòng Alpha i
A06B-6110-H055 là một phần của gia đình A06B-6110 — các mô-đun nguồn Alpha i cấp 200 volt của FANUC.
aiPS 15 (A06B-6110-H015) — cài đặt tải nhẹ hơn
aiPS 26 (A06B-6110-H026) — tầm trung
Tích hợp Hệ thống
aiPS 55 kết nối với nguồn điện AC ba pha của máy thông qua các đầu cuối đầu vào.
Một bộ tiếp xúc từ giữa nguồn điện chính và các đầu cuối đầu vào của aiPS 55 cung cấp sự cách ly nguồn điện chính của hệ thống dưới sự kiểm soát của trình tự bật/tắt mạch chính của CNC.
aiPS giao tiếp với CNC thông qua liên kết truyền động của hệ thống truyền động FANUC Alpha i.
Liên kết này truyền trạng thái khuếch đại, mã lỗi và dữ liệu giám sát tới CNC, cho phép CNC hiển thị chẩn đoán hệ thống truyền động trên bảng điều khiển vận hành và phản ứng với các lỗi ở cấp độ truyền động theo thời gian thực.
Câu hỏi thường gặp
Q1: aiPS 55 hiển thị cảnh báo LED khi khởi động. Nguyên nhân phổ biến nhất của các cảnh báo nguồn khi khởi động ban đầu là gì?
Kiểm tra cả ba theo trình tự trước khi nghi ngờ lỗi mô-đun.
Q2: Có thể sử dụng A06B-6110-H055 aiPS 55 trong khu vực nguồn 50 Hz không?
Có. aiPS 55 chấp nhận cả đầu vào 50 Hz và 60 Hz. Thông số tần số đầu vào 50/60 Hz xác nhận khả năng tương thích tần số kép. Không cần sửa đổi hoặc điều chỉnh khi mô-đun hoạt động trên nguồn điện 50 Hz. Điện áp bus DC đầu ra và khả năng xử lý công suất của mô-đun tương đương ở cả hai tần số.
Q3: Máy có aiPS 45 được lắp đặt nhưng yêu cầu nhiều công suất hơn do thêm một trục. A06B-6110-H055 aiPS 55 có thể thay thế trực tiếp không?
A06B-6110-H055 là một bộ thay thế tương thích cắm được cho bất kỳ mô-đun aiPS nhỏ hơn nào trong cùng phân khúc 200 volt (dòng A06B-6110), miễn là tủ có đủ không gian cho kích thước vật lý của aiPS 55 và dây nguồn được định mức cho dòng điện đầu vào cao hơn (228A ở 200V).
Không cần thay đổi tham số trong CNC — định mức của mô-đun nguồn là minh bạch đối với cấu hình hệ thống truyền động của CNC.
Xác nhận kích thước lắp đặt và định mức dây nguồn trước khi tiến hành.
Q4: Điều gì xảy ra nếu aiPS 55 bị thiếu công suất so với tổng tải động cơ của hệ thống?
Mô-đun nguồn bị thiếu công suất không thể duy trì điện áp bus DC ổn định dưới nhu cầu tăng tốc đỉnh. Điện áp bus DC giảm xuống dưới mức chấp nhận tối thiểu, điều này kích hoạt cảnh báo điện áp thấp trong các mô-đun khuếch đại và khiến CNC bị lỗi.
Trong các tình huống thiếu công suất mãn tính, máy sẽ bị ngắt liên tục trong các chuỗi tăng tốc mạnh nhưng hoạt động bình thường trong các chu kỳ hoạt động nhẹ hơn.
Giải pháp là định cỡ mô-đun nguồn theo nhu cầu công suất đồng thời đỉnh thực tế, bao gồm cả biên độ cho sự thay đổi chu kỳ hoạt động.
Q5: Có cần một bộ xả tái sinh riêng biệt với A06B-6110-H055 không?
Không. aiPS 55 là loại tái sinh chủ động — nó trả năng lượng phanh trực tiếp về nguồn AC mà không cần điện trở xả bên ngoài hoặc bộ phận tái sinh cho chu kỳ hoạt động bình thường.
Bộ xả tái sinh bên ngoài chỉ được xem xét khi năng lượng tái sinh trong quá trình dừng khẩn cấp hoặc các sự kiện phanh cực đoan khác vượt quá khả năng tái sinh của mô-đun aiPS.
Đối với các ứng dụng máy công cụ tiêu chuẩn trong phạm vi công suất định mức của mô-đun, không cần thêm các bộ phận xả.
