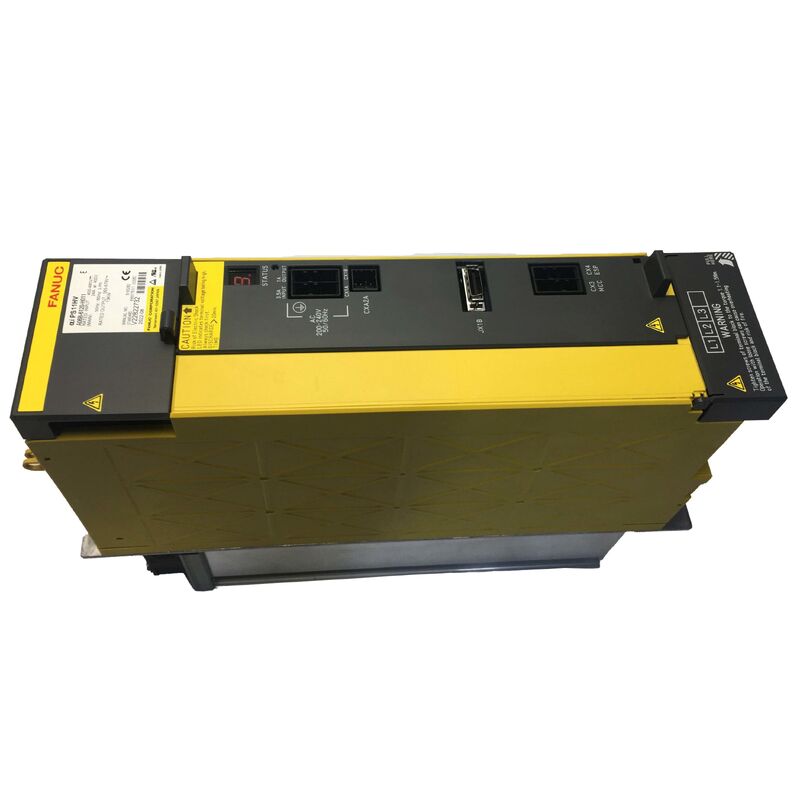

FANUC A06B-6120-H011 | Mô-đun Nguồn Alpha i PSM-11HVi — 11 kW / 400V AC / 90mm / Tản nhiệt ngoài

HV — Điểm khác biệt của mô-đun này

A06B-6120-H011 là PSM-11HVi — mô-đun nguồn 11 kW thuộc dòng Alpha i HV (Điện áp cao) của FANUC. Ký hiệu HV cho biết lớp điện áp nguồn của máy: mô-đun này chấp nhận đầu vào ba pha 400V AC và tạo ra bus DC được điều chỉnh để cấp nguồn cho các mô-đun khuếch đại servo và trục chính được xếp hạng HV trong cùng một tủ.

Mô-đun này không thể thay thế cho dòng PSM Alpha tiêu chuẩn 200V (A06B-6077-H111, PSM-11). Cả hai đều tạo ra 11 kW và có cùng chiều rộng vỏ 90mm, nhưng A06B-6077 hoạt động từ đầu vào 200–230V AC trong khi A06B-6120 được thiết kế cho 400V AC. Điện áp nguồn đầu vào của máy sẽ xác định mô-đun nào là đúng — lắp sai mô-đun PSM theo lớp điện áp sẽ tạo ra sự không khớp cơ bản không thể khắc phục bằng tham số.

Ở mức 11 kW, PSM-11HVi cung cấp bus DC cho hệ thống ổ đĩa Alpha i HV được xếp hạng 400V: sự kết hợp của các mô-đun khuếch đại trục chính HV và các mô-đun khuếch đại servo HV được kết nối với bus DC dùng chung. Việc lựa chọn công suất PSM phù hợp phụ thuộc vào nhu cầu liên tục kết hợp của tất cả các mô-đun ổ đĩa HV được kết nối trong tủ.

Thông số kỹ thuật chính

Vỏ 90mm — Làm mát và Khớp vật lý

Vỏ 90mm của PSM-11HVi có một tản nhiệt ngoài ở phía sau, một quạt bên trong lưu thông không khí qua các bộ phận điện tử điều khiển và một quạt bên ngoài hỗ trợ làm mát tản nhiệt. Cả hai quạt đều là bộ phận hao mòn — quạt bên trong (được cung cấp dưới dạng phụ tùng thay thế riêng) nên được thay thế định kỳ để duy trì hiệu suất làm mát. Độ mòn vòng bi quạt sẽ tạo ra tiếng ồn có thể nghe thấy trước khi quạt hỏng hoàn toàn; hãy lên kế hoạch thay thế quạt trong cửa sổ bảo trì định kỳ thay vì chờ cảnh báo làm mát.

Tản nhiệt ngoài xuyên qua mặt sau của tủ. Việc lắp đặt tủ yêu cầu toàn bộ chiều sâu của mô-đun — khoảng 307mm — phía sau bề mặt lắp phía trước, với khoảng trống đầy đủ cho luồng khí tản nhiệt. Chặn đường làm mát của tản nhiệt sẽ gây ra cảnh báo quá tải nhiệt khi có tải.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A06B-6120-H011 (PSM-11HVi) và A06B-6077-H111 (PSM-11) là gì?

Cả hai đều là mô-đun nguồn 11 kW có chiều rộng 90mm, nhưng chúng phục vụ các lớp điện áp đầu vào khác nhau. A06B-6077-H111 chấp nhận đầu vào ba pha 200–230V AC; A06B-6120-H011 chấp nhận đầu vào ba pha 400V AC. Các mô-đun ổ đĩa mà chúng cấp nguồn cũng khác nhau — A06B-6120 cấp nguồn cho các mô-đun ổ đĩa Alpha i được xếp hạng HV được thiết kế cho đầu vào 400V, không phải dòng 200V. Hãy xác nhận điện áp nguồn của máy và các mô-đun ổ đĩa được kết nối trước khi đặt hàng.

Q2: Các bảng mạch PSM-11HVi có thể được sửa chữa riêng lẻ không?

Card điều khiển và bảng đấu dây không có sẵn riêng lẻ — các lỗi ở cấp độ bảng mạch sẽ được xử lý bằng cách trao đổi hoặc gửi đến chuyên gia có khả năng sửa chữa bảng mạch ở cấp độ linh kiện. Mô-đun transistor 100A và quạt làm mát có sẵn dưới dạng phụ tùng thay thế riêng lẻ và có thể được thay thế trong quá trình bảo trì.

Q3: PSM-11HVi hiển thị cảnh báo quá áp bus dưới tải bình thường. Cần kiểm tra những gì?

Quá áp bus dưới tải bình thường mà không có phanh tái tạo mạnh cho thấy lỗi ở tầng chỉnh lưu chủ động — một mạch IGBT hoặc mạch điều khiển cổng không còn điều chỉnh đúng. Không đặt lại và tiếp tục hoạt động. Điện áp bus DC tăng không kiểm soát có thể làm hỏng các mô-đun ổ đĩa được kết nối. PSM cần được bảo trì hoặc thay thế trước khi đưa máy trở lại sản xuất.

Q4: Việc thay thế A06B-6120-H011 có yêu cầu thay đổi tham số CNC không?

Không. PSM không lưu trữ bất kỳ tham số CNC nào. Sau khi thay thế vật lý, hãy khôi phục nguồn và xác minh điện áp bus DC chính xác tại các mô-đun ổ đĩa HV được kết nối trước khi bật trục. Xác nhận tất cả các cáp kết nối và liên kết cáp quang đến chuỗi ổ đĩa được lắp đúng vị trí trước khi bật nguồn.

Q5: Làm thế nào để đánh giá một A06B-6120-H011 đã qua sử dụng trước khi lắp đặt?

Kiểm tra cả hai quạt xem có quay trơn tru và tốc độ chính xác khi bật nguồn không. Kiểm tra mô-đun transistor xem có dấu hiệu quá nhiệt hoặc cháy rõ ràng không. Việc cấp nguồn thử nghiệm trên bàn tĩnh sẽ xác nhận điện áp bus xuất hiện khi không tải — nhưng thử nghiệm tải động trên hệ thống ổ đĩa alpha HV phù hợp với tải động cơ là cách xác nhận duy nhất hiệu suất chuyển mạch của transistor trong điều kiện thực tế. Nguồn từ các nhà cung cấp có dịch vụ thử nghiệm tải và thời gian bảo hành kể từ ngày lắp đặt.
