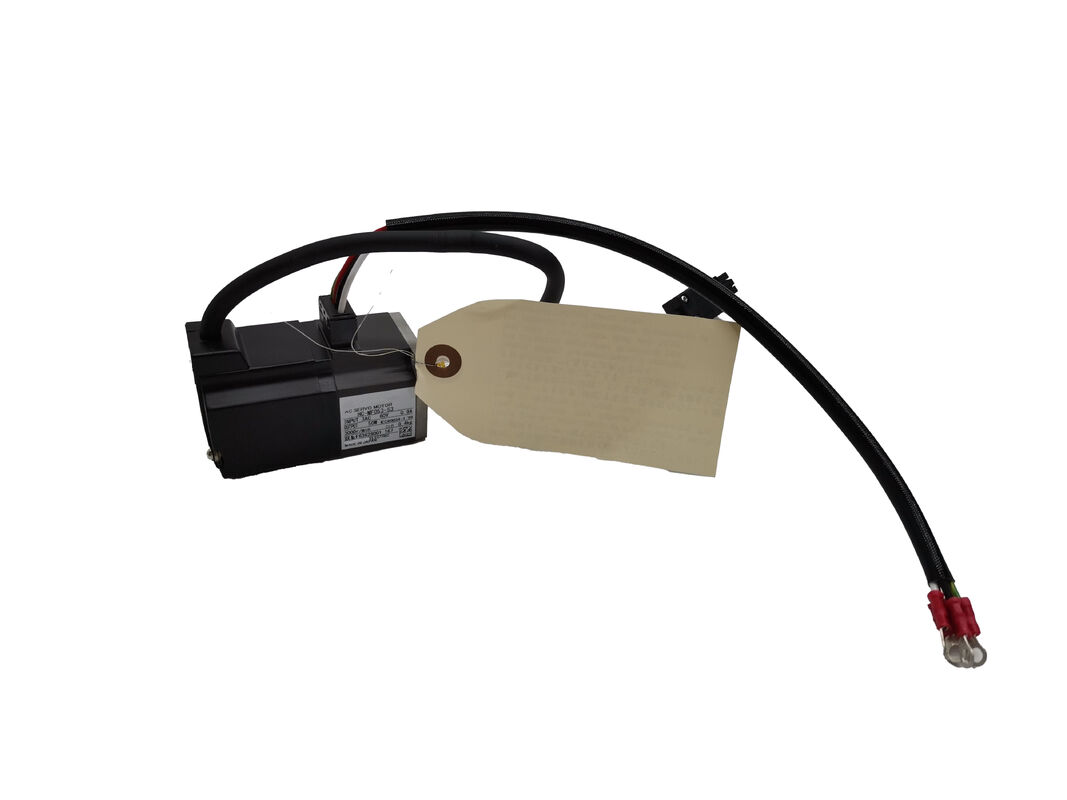

Động cơ Servo AC Mitsubishi HC-MF73-S15 — Động cơ trục có rãnh bánh răng dòng HC-MF 750W

Khi Mô-men Xoắn Ổn Định, Mượt Mà Là Ưu Tiên

Có một loại động cơ servo không chạy theo các tiêu đề trên bảng thông số kỹ thuật — không có độ phân giải bộ mã hóa ngoại lai, không có số liệu quán tính cực thấp — nhưng lại kiếm được danh tiếng của mình bằng cách hoạt động đáng tin cậy năm này qua năm khác trong một số môi trường CNC khắc nghiệt nhất trong ngành. Động cơ Mitsubishi HC-MF73-S15 thuộc loại đó.

Là một phần của dòng HC-MF của Mitsubishi — một dòng sản phẩm được xây dựng dựa trên các nguyên tắc thiết kế quán tính trung bình, công suất nhỏ — động cơ này cung cấp 750W (0,75 kW) công suất định mức ở 3.000 vòng/phút trên nguồn cấp ba pha AC 117V, tiêu thụ 5,2 A trong điều kiện định mức. Trục đầu ra là trục thẳng φ19 mm có rãnh bánh răng, cung cấp khóa cơ học tích cực mà các ứng dụng đảo chiều mô-men xoắn yêu cầu. Không có phanh điện từ trên biến thể này. Các kết nối nguồn và bộ mã hóa được đưa ra thông qua các phích cắm phía trước, một bố cục thực tế cho các vỏ máy CNC nơi định tuyến cáp phía sau bị hạn chế.

Động cơ có cấu trúc kín với hệ thống làm mát bằng khí cưỡng bức — được chế tạo chắc chắn cho môi trường xưởng thực tế chứ không phải phòng thí nghiệm có kiểm soát khí hậu.

Thông số kỹ thuật

Dòng HC-MF trong bối cảnh

Dòng HC-MF có trước thế hệ HC-MFS. Trong khi HC-MFS sử dụng bộ mã hóa tuyệt đối 17 bit giao tiếp qua liên kết nối tiếp kỹ thuật số, HC-MF sử dụng bộ mã hóa analog OBA — một bộ mã hóa tín hiệu sin/cos là tiêu chuẩn trên bộ khuếch đại MR-J2. Điều này có nghĩa là HC-MF73-S15 là động cơ dành cho ổ đĩa MR-J2 một cách rõ ràng. Nó sẽ không cắm trực tiếp vào bộ khuếch đại MR-J2S, MR-J3 hoặc MR-J4 mà không đánh giá khả năng tương thích, vì mỗi thế hệ đã thay đổi các giao thức giao tiếp bộ mã hóa.

Đối với các kỹ sư bảo trì giữ cho máy được điều khiển bằng MR-J2 hoạt động, sự khác biệt này làm cho HC-MF73-S15 trở thành bộ phận thay thế phù hợp. Biến thể MFS mới hơn, mặc dù

tương tự về kích thước ở một số khía cạnh, sử dụng loại bộ mã hóa khác và được ghép nối với ổ đĩa MR-J2S — những bộ này không thể thay thế cho nhau mà không thay đổi ổ đĩa và công việc tham số.

Đặc điểm quán tính trung bình của dòng HC-MF phù hợp với các ứng dụng trục cấp máy công cụ CNC: dễ dàng hơn trong điều kiện tải thay đổi so với động cơ quán tính thấp và phản ứng nhanh hơn so với thiết kế quán tính cao khi tốc độ tăng tốc quan trọng. Nó xử lý loại chuyển động trục hai chiều, tải thay đổi xảy ra trong các hoạt động phay, khoan và tiện mà không gặp các vấn đề về điều chỉnh độ lợi mà động cơ quá nhỏ thường thể hiện.

Cấu hình trục và ghi chú lắp đặt

Rãnh bánh răng trong trục φ19 mm là sự cần thiết thực tế cho bất kỳ trục nào mà việc đảo chiều mô-men xoắn thường xuyên xảy ra hoặc tải trọng trục có thể làm cho khớp nối trục trơn trượt theo thời gian. Các kết nối có rãnh bánh răng truyền mô-men xoắn thông qua sự ăn khớp cơ học, không phải ma sát — và ở mức 750W với 3.000 vòng/phút có sẵn, các khớp nối chỉ dựa vào ma sát tạo ra một chế độ lỗi không cần thiết.

Khi lắp đặt, động cơ lớp HC-MF 750W nên được lắp trên mặt bích nhôm 300 x 300 x 12 mm (hoặc khối lượng nhiệt tương đương) để đảm bảo tản nhiệt đầy đủ trong quá trình hoạt động định mức liên tục. Đây là động cơ dựa vào truyền nhiệt dẫn đến bộ phận lắp của nó như một phần của quản lý nhiệt — lắp đặt trên tấm lắp bị cách nhiệt hoặc quá nhỏ sẽ làm giảm định mức hoạt động liên tục của động cơ.

Bố cục đầu nối phía trước, được chia sẻ trên dòng HC-MF, giúp việc đi dây cáp trở nên dễ đoán và tránh nhu cầu định tuyến cáp quanh phía sau động cơ — một chi tiết quan trọng trong các cụm trục được đóng gói dày đặc.

Phù hợp ứng dụng

HC-MF73-S15 thường được tìm thấy trên máy trung tâm gia công CNC, máy tiện và máy phay từ cuối những năm 1990 và đầu những năm 2000, ban đầu được cấu hình với hệ thống servo MR-J2. Ngoài CNC, dòng sản phẩm này còn xuất hiện trong thiết bị lắp ráp tự động, bàn định vị X-Y và máy đóng gói từ cùng thế hệ.

Đối với bất kỳ máy nào trong số này vẫn còn trong dịch vụ sản xuất, HC-MF73-S15 là bộ phận thay thế tương đương đáng tin cậy, tránh công việc tích hợp hệ thống mà việc thay đổi thế hệ sẽ yêu cầu.

Câu hỏi thường gặp

Q1: Cần ổ đĩa servo nào cho HC-MF73-S15?

A: Động cơ này được thiết kế cho bộ khuếch đại servo dòng Mitsubishi MR-J2. Bộ mã hóa analog OBA được trang bị trên động cơ dòng HC-MF giao tiếp đặc biệt với ổ đĩa MR-J2. Nó không tương thích với bộ khuếch đại MR-J2S, MR-J3 hoặc MR-J4 mà không có thiết lập ổ đĩa chuyển đổi hoặc thay thế.

Q2: Ký hiệu S15 có nghĩa là gì và động cơ này có sẵn phanh không?

A: Hậu tố S15 chỉ ra cấu hình trục và lắp đặt — cụ thể là trục thẳng tiêu chuẩn có rãnh bánh răng và không có phanh điện từ. Một phiên bản có phanh của cùng một động cơ cơ bản có sẵn dưới ký hiệu HC-MF73B, bổ sung phanh giữ khi ngắt điện cho các ứng dụng trục thẳng đứng hoặc giữ vị trí.

Q3: Sự khác biệt giữa HC-MF73 và HC-MFS73 là gì?

A: Cả hai đều là động cơ 750W, 3.000 vòng/phút từ dòng quán tính trung bình HC của Mitsubishi, nhưng chúng thuộc các thế hệ ổ đĩa khác nhau. HC-MF73 sử dụng bộ mã hóa analog OBA và ghép nối với ổ đĩa MR-J2. HC-MFS73 sử dụng bộ mã hóa tuyệt đối 17 bit và ghép nối với ổ đĩa MR-J2S. Chúng không thể thay thế trực tiếp cho nhau — việc hoán đổi cái này lấy cái kia yêu cầu thay đổi ổ đĩa hoặc phần cứng giao diện bổ sung.

Q4: Các chế độ lỗi phổ biến nhất trên HC-MF73-S15 là gì?

A: Bộ mã hóa analog OBA là bộ phận dịch vụ phổ biến nhất — suy giảm tín hiệu biểu hiện dưới dạng đọc tốc độ thất thường hoặc lỗi định vị trước khi hỏng hoàn toàn. Mòn vòng bi là vấn đề phổ biến khác trong các ứng dụng chu kỳ cao. Cả hai đều có thể sửa chữa bởi các cửa hàng dịch vụ động cơ servo có kinh nghiệm. Quạt làm mát bằng khí cưỡng bức trên động cơ này cũng nên được kiểm tra định kỳ, vì quạt hỏng có thể gây quá tải nhiệt trong chu kỳ làm việc liên tục.

Q5: HC-MF73-S15 có thể được sử dụng làm bộ phận thay thế trực tiếp cho các biến thể HC-MF 750W khác không?

A: Về mặt cơ khí, nhiều biến thể HC-MF 750W chia sẻ cùng kích thước mặt bích và kích thước trục, giúp việc lắp đặt vật lý trở nên đơn giản. Tuy nhiên, luôn xác minh loại bộ mã hóa và cấu hình đầu nối khớp nhau trước khi giả định thay thế trực tiếp. Một số biến thể có hướng ra cáp khác nhau hoặc loại tín hiệu bộ mã hóa có thể ảnh hưởng đến khả năng tương thích với dây điện và ổ đĩa hiện có.

Mitsubishi HC-MF73-S15 là một động cơ servo cũ. Xác nhận khả năng tương thích ổ đĩa, loại bộ mã hóa và yêu cầu lắp đặt so với tài liệu máy hiện có của bạn trước khi đặt hàng.
