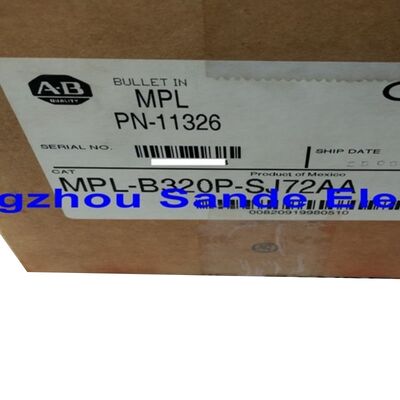

Động cơ Servo AC quán tính thấp Allen-Bradley MPL-B320P-SJ72AA
Allen-Bradley MPL-B320P-SJ72AA là động cơ servo AC không chổi than quán tính thấp của dòng MPL của Rockwell Automation, được thiết kế để tích hợp liền mạch với nền tảng servo Kinetix. Hoạt động ở điện áp 460V AC, động cơ này mang lại hiệu suất vượt trội cho các ứng dụng yêu cầu khả năng tăng tốc nhanh, định vị chính xác và hoạt động đáng tin cậy trong các chu kỳ sản xuất kéo dài.
Thông số kỹ thuật chính
| Tham số |
Giá trị |
| Số kiểu máy |
MPL-B320P-SJ72AA |
| Loại động cơ |
Servo AC không chổi than |
| Dòng |
Allen-Bradley MPL |
| Điện áp cung cấp |
460V AC |
| Phân loại quán tính |
Thấp |
| Loại phản hồi |
Bộ mã hóa tuyệt đối đa vòng quay |
| Kiểu đầu nối |
Xoay (SpeedTec) |
| Khả năng tương thích với bộ truyền động |
Dòng Kinetix |
| Phương pháp làm mát |
Tự làm mát (Đối lưu tự nhiên) |
| Kiểu lắp đặt |
Lắp bích |
Tính năng kỹ thuật
- Thiết kế rôto quán tính thấp cho phép phản ứng động nhanh chóng để tăng tốc và giảm tốc nhanh hơn
- Bộ mã hóa tuyệt đối đa vòng quay loại bỏ yêu cầu định vị ban đầu sau các chu kỳ cấp nguồn hoặc dừng khẩn cấp
- Hoạt động 460V phù hợp với các hệ thống điện ba pha công nghiệp tiêu chuẩn
- Hệ thống đầu nối xoay SpeedTec cung cấp kết nối cáp nhanh chóng, an toàn với khóa xoay một phần tư vòng
- Tích hợp hệ sinh thái Kinetix gốc với nhận dạng tham số động cơ tự động trong Studio 5000
Ứng dụng điển hình
- Trục robot Cartesian và giàn trục
- Định vị bàn quay và bàn xoay
- Tự động hóa chọn và đặt chu kỳ cao
- Trục niêm phong chéo và cấp phim của máy đóng gói
- Ứng dụng servo-press và điều khiển mô-men xoắn của trạm lắp ráp
- Hệ thống đăng ký băng tải và cắt theo chiều dài
- Trục xử lý bán dẫn và trục định vị chính xác
- Thiết bị quấn dây và tạo cuộn đa trục
Khả năng tương thích với bộ truyền động
MPL-B320P-SJ72AA tích hợp trực tiếp với dòng servo Kinetix của Rockwell Automation bao gồm Kinetix 5500, 6000, 6500 và 300. Khả năng tương thích cáp yêu cầu khớp thông số kỹ thuật đầu nối SJ72AA với cáp nguồn và phản hồi SpeedTec phù hợp.
Câu hỏi thường gặp
Những bộ truyền động servo nào tương thích với MPL-B320P-SJ72AA?
Động cơ này tương thích với các bộ truyền động servo dòng Kinetix của Allen-Bradley, bao gồm Kinetix 5500, 6000 và 6500. Khả năng tương thích phụ thuộc vào định mức công suất của bộ truyền động và hỗ trợ giao diện bộ mã hóa. Xác minh với các công cụ tương thích sản phẩm của Rockwell Automation trước khi đặt hàng.
MPL-B320P-SJ72AA có hỗ trợ định vị tuyệt đối mà không cần quy trình định vị ban đầu không?
Có. Bộ mã hóa tuyệt đối đa vòng quay lưu giữ dữ liệu vị trí trục qua các chu kỳ cấp nguồn. Sau khi tắt máy có kiểm soát hoặc dừng khẩn cấp, bộ truyền động sẽ khôi phục vị trí đã biết cuối cùng khi bật nguồn, loại bỏ nhu cầu về chuỗi định vị ban đầu trên mỗi lần khởi động lại.
Quán tính thấp có ý nghĩa gì trong thực tế đối với hiệu suất máy?
Rôto quán tính thấp tăng tốc và giảm tốc nhanh hơn với một đầu ra bộ truyền động nhất định. Điều này làm giảm thời gian di chuyển trên các trục chu kỳ cao và cho phép sử dụng phần cứng bộ truyền động nhỏ hơn mà không làm giảm khả năng phản hồi, trực tiếp cải thiện thông lượng máy trong các ứng dụng định vị và chọn và đặt.
Có yêu cầu khớp số kiểu máy chính xác khi thay thế động cơ này không?
Có. Các mã hậu tố xác định loại bộ mã hóa, kiểu đầu nối và định mức điện áp. Thay thế một biến thể hậu tố khác có thể dẫn đến không tương thích cáp, không khớp giao thức bộ mã hóa hoặc tải tham số bộ truyền động không chính xác. Luôn thay thế bằng số kiểu máy chính xác trừ khi Rockwell Automation đã xác nhận một sản phẩm thay thế được xác thực.
Phần mềm nào được sử dụng để cấu hình động cơ này với bộ truyền động Kinetix?
Cấu hình được xử lý thông qua phần mềm Studio 5000 Logix Designer của Rockwell Automation. Động cơ được thêm vào dưới dạng trục chuyển động trong dự án và bộ truyền động tự động điền các tham số động cơ từ dữ liệu ID bộ mã hóa. Công cụ Motion Analyzer của Rockwell có sẵn để định cỡ trục và xác minh tốc độ-mô-men xoắn trong quá trình thiết kế.
