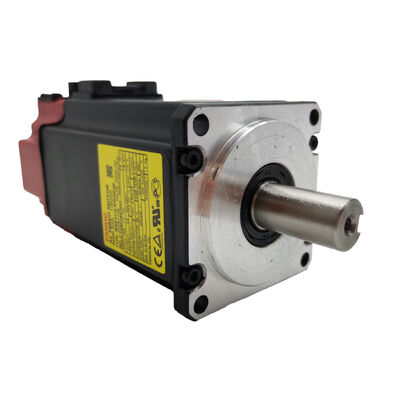

Fanuc A06B-0116-B203#0100 — Động cơ Servo AC kín βiS 1/6000, 6.000 vòng/phút, IP67, Trục có rãnh then, Bộ mã hóa tuyệt đối

Tổng quan sản phẩm

Mã sản phẩm: A06B-0116-B203#0100

Cũng được tìm kiếm với tên: A06B0116B203, FANUC A06B-0116-B203#0100, Fanuc A06B0116B2030100

Mô hình động cơ: βiS 1/6000 (Beta iS 1/6000)

Phân loại: Động cơ Servo AC không chổi than kín dòng Fanuc Beta iS — Mô-men xoắn dừng 1,2 Nm, Tốc độ tối đa 6.000 vòng/phút, Trục thẳng có rãnh then, Không có phanh, Bộ mã hóa tuyệt đối B64iA, Kín IP67

Thông số kỹ thuật

Vị trí của βiS — và lý do tồn tại

Trước khi chỉ định hoặc tìm nguồn cung ứng động cơ này, bạn nên hiểu vị trí của dòng Fanuc βiS so với các dòng αiS và αiF được thảo luận rộng rãi hơn. Sự khác biệt không chỉ đơn thuần là về kích thước hoặc công suất mô-men xoắn — mà còn là về triết lý thiết kế đằng sau mỗi dòng sản phẩm.

Các động cơ αiS và αiF được thiết kế cho hiệu suất servo ở mức cao nhất: độ phân giải phản hồi tối đa (1.000.000 ppr), độ rung thấp nhất, băng thông servo được tối ưu hóa và độ chính xác vòng lặp vị trí đỉnh trên các trung tâm gia công đa trục đòi hỏi khắt khe và các ứng dụng năm trục. Chúng là các thành phần cao cấp với mức giá tương ứng và được chỉ định trên các máy mà các mức hiệu suất đó vừa cần thiết vừa được chứng minh.

βiS (Beta iS) có một vị trí khác. Được xây dựng dựa trên cùng hệ sinh thái bộ mã hóa nối tiếp của Fanuc và tương thích với các nền tảng CNC thế hệ αi của Fanuc, động cơ βiS được thiết kế cho các ứng dụng mà hiệu suất servo ổn định là quan trọng nhưng không yêu cầu mức hiệu suất cực cao của αiS/αiF — các trung tâm khoan-tiện nhỏ gọn, máy tiện dao ngang, máy mài tròn, trung tâm gia công nhỏ và thiết bị tự động hóa được tối ưu hóa chi phí. βiS sử dụng bộ mã hóa B64iA ở mức 64.000 ppr thay vì 1.000.000 ppr của dòng αi — một sự khác biệt về độ phân giải có ý nghĩa trên các trục tạo hình siêu chính xác nhưng phần lớn không liên quan trên các hoạt động điểm-điểm và trục đơn mà động cơ βiS chủ yếu phục vụ.

A06B-0116-B203#0100 là mô hình 1,2 Nm / 6.000 vòng/phút — điểm khởi đầu của khung βiS 1 — và hậu tố #0100 chỉ định biến thể IP67 kín hoàn toàn. Nâng cấp độ kín đó, chứ không phải hiệu suất động cơ cơ bản, là yếu tố phân biệt cấu hình cụ thể này với B203 tiêu chuẩn.

Kín IP67 — Hậu tố #0100 Thực sự mang lại điều gì

Mọi A06B-0116-B203#0100 đều có bảo vệ IP67 — được xác nhận bởi hậu tố #0100 phân biệt nó với B203 cơ bản ở mức IP65 tiêu chuẩn. Sự khác biệt giữa IP65 và IP67 không hề nhỏ khi động cơ nằm trên trục của máy công cụ.

IP65 bảo vệ chống bụi xâm nhập và tia nước phun trực tiếp — đủ cho phần lớn môi trường CNC nơi động cơ được lắp đặt cách xa vùng cắt và chủ yếu tiếp xúc với sương làm mát và bắn tóe thỉnh thoảng.

IP67 đi xa hơn: bảo vệ chống ngâm tạm thời trong nước ở độ sâu tối đa một mét trong tối đa ba mươi phút. Theo thuật ngữ máy công cụ, điều này có nghĩa là động cơ chịu được dòng làm mát trực tiếp, tia phun làm mát áp suất cao tiếp cận thân động cơ, tích tụ chất làm mát trong túi lắp động cơ và quá trình làm sạch bằng tia nước mạnh mẽ mà không làm chất làm mát xâm nhập vào vỏ động cơ và đến cuộn dây hoặc bộ mã hóa.

Đối với các máy mà βiS 1/6000 được lắp đặt ở vị trí thường xuyên tiếp xúc với chất làm mát — ổ trục Z bên trong một trung tâm gia công nhỏ gọn, động cơ trục X trên máy tiện dao ngang gần vùng cắt, hoặc bất kỳ trục nào mà động cơ không thể được che chắn vật lý khỏi dòng chất làm mát — IP67 là thông số kỹ thuật phù hợp. Chỉ định IP65 trong môi trường IP67 là một canh bạc vào khả năng động cơ sống sót sau sự suy giảm dần dần của gioăng, điều mà nó sẽ mất theo thời gian.

OD trục 14mm có rãnh then và vỏ kín IP67 hoạt động cùng nhau như giao diện bên ngoài hoàn chỉnh của động cơ này. Hình dạng trục được tiêu chuẩn hóa trong khung βiS 1 và khớp với các trục nối được lắp trên các máy chỉ định động cơ này.

Tốc độ tối đa 6.000 vòng/phút — Hơn cả αiF 1/5000 cho các ứng dụng chu kỳ cao

Một chi tiết đáng chú ý đối với bất kỳ ai so sánh A06B-0116-B203#0100 với động cơ Fanuc αiF 1/5000 trong cùng phân khúc công suất: βiS 1/6000 đạt tốc độ tối đa 6.000 vòng/phút, trong khi dòng αiF 1/5000 giới hạn ở 5.000 vòng/phút. Trên một số ứng dụng — đặc biệt là công việc chu kỳ khoan-tiện tốc độ cao với dụng cụ nhỏ gọn và chuyển động trục bắt đầu-dừng thường xuyên — sự khác biệt 1.000 vòng/phút này tương đương trực tiếp với thời gian di chuyển trục ngắn hơn trên các di chuyển hành trình ngắn.

Ở tốc độ 6.000 vòng/phút trên vít me bi bước ren 5mm được ghép nối trực tiếp, trục di chuyển với tốc độ 30 m/phút. Trên một trung tâm gia công nhỏ gọn nơi giới hạn tốc độ di chuyển nhanh ảnh hưởng đến thời gian chu kỳ trên các di chuyển tiếp cận và rút dao khoảng cách ngắn, khoảng trống bổ sung trên 5.000 vòng/phút làm giảm thời gian không cắt trên công việc chu kỳ cao. Đây là một lợi thế ứng dụng thực sự cho các hoạt động khoan-tiện và phay nhẹ thay vì một chi tiết thông số kỹ thuật không có hậu quả thực tế.

Đồng thời, mô-men xoắn dừng 1,2 Nm là sự kết hợp phù hợp cho phạm vi tốc độ này — động cơ được tối ưu hóa cho việc định vị nhanh, tải nhẹ, chứ không phải cắt mô-men xoắn cao liên tục. Các ứng dụng yêu cầu mô-men xoắn liên tục dưới tải cắt nặng, gián đoạn sẽ được phục vụ tốt hơn bởi các động cơ lớn hơn bất kể xếp hạng tốc độ.

Bộ mã hóa tuyệt đối B64iA: Lưu giữ vị trí mà không cần thẻ giá 1M ppr

B64iA được lắp trên A06B-0116-B203#0100 là một bộ mã hóa nối tiếp tuyệt đối cung cấp 64.000 xung mỗi vòng quay — một độ phân giải có vẻ khiêm tốn so với A1000 1.000.000 ppr của dòng αiS/αiF, nhưng trong bối cảnh các ứng dụng mà động cơ này phục vụ, nó cung cấp chất lượng vòng lặp vị trí hoàn toàn đầy đủ.

Hoạt động tuyệt đối có nghĩa là không cần homing khi bật nguồn.Vị trí trục đa vòng được lưu giữ qua quá trình tắt nguồn bởi pin dự phòng trong bộ khuếch đại servo dòng Fanuc βi. Mỗi lần CNC bật nguồn, tọa độ trục sẽ có ngay lập tức mà không cần bất kỳ chuyển động quay về tham chiếu nào. Đối với các máy bật/tắt nguồn giữa các ca làm việc hoặc phục hồi sau các sự kiện báo động, hành vi hoạt động này loại bỏ trình tự homing khởi động mà các hệ thống bộ mã hóa tăng dần yêu cầu — một sự tiết kiệm thời gian thực sự tích lũy qua mỗi ngày sản xuất.

Ở mức 64.000 đếm mỗi vòng quay trên vít me bi bước ren 5mm, vòng lặp vị trí đóng ở độ phân giải khoảng 78 nanomet mỗi đếm. Đối với các tác vụ định vị mà βiS 1/6000 thường xử lý — khoan lỗ định vị, chu kỳ tiếp cận và rút dao, định vị dao ngang trên máy tiện dao ngang — độ phân giải này là quá đủ cho dung sai mà các hoạt động tạo ra.

B64iA giao tiếp qua cùng một giao thức bộ mã hóa nối tiếp của Fanuc được sử dụng bởi dòng bộ khuếch đại βi, làm cho nó được tích hợp hoàn toàn vào hệ thống ổ đĩa Fanuc βi mà không cần bất kỳ điều chỉnh giao diện nào. Bảo trì pin tuân theo cùng một quy trình như các hệ thống bộ mã hóa tuyệt đối khác của Fanuc: thay pin dự phòng trong bộ khuếch đại servo khi CNC đưa ra cảnh báo pin yếu. Chạy đến khi hết pin sẽ đặt lại bộ đếm và yêu cầu quy trình tham chiếu lại một lần.

Trục thẳng có rãnh then: Truyền mô-men xoắn an toàn trong động cơ khung nhỏ

Trục thẳng 14mm có rãnh then trên A06B-0116-B203#0100 là giao diện ghép nối phù hợp cho các trục nối được lắp trên các máy chỉ định động cơ này. Với mô-men xoắn dừng 1,2 Nm, rãnh then truyền mô-men xoắn thông qua sự ăn khớp cơ học tích cực thay vì chỉ dựa vào kẹp ma sát — điều quan trọng đối với các trục đảo chiều thường xuyên và nơi rung động có thể làm cho khớp nối chỉ dựa vào ma sát bị lỏng theo thời gian.

OD trục 14mm là đặc trưng cho khung βiS 1. Nó nhỏ hơn đường kính trục trên các động cơ αiF và αiS ở các mức công suất tương tự, điều này phản ánh phạm vi vật lý nhỏ gọn hơn của βiS. Sự khác biệt vật lý này có nghĩa là các trục nối từ các dòng động cơ Fanuc lớn hơn không thể chuyển sang βiS 1 — lỗ trục nối phải dành riêng cho đường kính trục 14mm của động cơ này.

Vì A06B-0116-B203#0100 có không có phanh (được xác nhận bởi ký hiệu B203), quy trình chuyển trục nối trong quá trình thay thế động cơ rất đơn giản: tháo trục nối bằng dụng cụ kéo bánh răng phù hợp, xác nhận rãnh then và rãnh trên không bị hư hại, lắp động cơ mới, lắp lại trục nối với rãnh then đã ăn khớp và siết chặt theo thông số mô-men xoắn của nhà sản xuất khớp nối. Cấu hình không phanh giữ cho thân động cơ ngắn hơn và nhẹ hơn, đây là một lợi thế đóng gói thực sự trên các máy nhỏ gọn nơi việc tiếp cận động cơ bị hạn chế và không gian hạn chế.

Khả năng tương thích bộ khuếch đại và CNC

A06B-0116-B203#0100 hoạt động với bộ khuếch đại servo dòng Fanuc βi (βiSV). Các mô-đun bộ khuếch đại βiSV là các bộ truyền động nhỏ gọn, được tối ưu hóa chi phí, được thiết kế cho dòng động cơ βiS — nhỏ hơn về diện tích lắp đặt trong tủ điện so với các mô-đun αiSV và tương ứng có định mức dòng điện thấp hơn, phù hợp với phân khúc công suất khiêm tốn của βiS.

Các nền tảng CNC tương thích bao gồm Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B và 32i. Động cơ và bộ khuếch đại giao tiếp qua cùng một kiến trúc liên kết nối tiếp của Fanuc được sử dụng trên các dòng sản phẩm αi và βi — sự khác biệt giữa βiSV và αiSV nằm ở bộ tham số động cơ và định mức dòng điện, chứ không phải ở giao thức giao tiếp CNC-đến-bộ khuếch đại.

Khi lắp đặt động cơ này để thay thế, hãy xác nhận các tham số trục CNC được đặt thành loại động cơ βiS 1/6000 từ cơ sở dữ liệu tham số servo của Fanuc. Trên các phiên bản CNC mới hơn, tính năng tự động phát hiện loại động cơ qua dữ liệu bộ mã hóa B64iA có thể tự động điền tham số — xác minh kết quả so với cấu hình dự kiến trước khi chạy sản xuất.

Các biến thể dòng A06B-0116-B203

Hậu tố #0100 là sự khác biệt duy nhất về cấu hình so với B203 cơ bản — độ kín IP67 thay cho IP65. Mô-men xoắn dừng (1,2 Nm), tốc độ tối đa (6.000 vòng/phút), loại trục (thẳng có rãnh, 14mm), bộ mã hóa (B64iA tuyệt đối) và cấu hình phanh (không có) giống hệt nhau giữa B203 và B203#0100. Độ kín IP67 là điểm khác biệt duy nhất, và nó tồn tại đặc biệt cho các lắp đặt nơi động cơ tiếp xúc trực tiếp với chất làm mát, ngập nước hoặc tia phun áp suất cao mà cuối cùng sẽ xuyên qua gioăng IP65.

Các ứng dụng điển hình

Trung tâm gia công CNC nhỏ gọn và trung tâm khoan-tiện. Ổ trục cấp liệu trên máy gia công đứng khổ nhỏ và máy khoan-tiện nơi khung βiS 1 phù hợp với các ràng buộc đóng gói cơ khí và giới hạn tốc độ 6.000 vòng/phút hỗ trợ di chuyển trục nhanh trên các chuyển động hành trình ngắn với thời gian chu kỳ giảm.

Máy tiện dao ngang CNC. Ổ trục X và Z trên máy tiện dao ngang nơi phạm vi động cơ nhỏ là điều cần thiết cho việc đóng gói, độ kín IP67 xử lý sự gần gũi với vùng chất làm mát và bộ mã hóa tuyệt đối đơn giản hóa việc định vị tháp pháo và bàn trượt sau khi bật nguồn.

Máy mài tròn CNC. Ổ trục cấp liệu trên máy mài tròn và mài trong CNC nơi kích thước khung βiS 1/6000 phù hợp với thiết kế trục đầu mài và đầu phôi nhỏ gọn, và bộ mã hóa tuyệt đối hỗ trợ khôi phục vị trí ngay lập tức sau khi máy bật nguồn giữa các chu kỳ mài.

Trục xử lý và tự động hóa được tối ưu hóa chi phí. Trục định vị trên thiết bị tự động hóa được điều khiển bằng Fanuc, hệ thống xử lý bộ phận và trục máy phụ nơi sự kết hợp bộ khuếch đại βiSV và động cơ βiS mang lại hiệu suất servo vòng kín đáng tin cậy với chi phí hệ thống thấp hơn so với nền tảng αiS/αiF.

Câu hỏi thường gặp

Q1: Sự khác biệt thực tế giữa βiS 1/6000 và Fanuc αiF 1/5000 ở công suất đầu ra tương tự là gì?

Cả hai đều cung cấp công suất đầu ra 0,5 kW ở mức mô-men xoắn dừng tương tự, nhưng ba sự khác biệt quan trọng trong thực tế. Thứ nhất, tốc độ tối đa: βiS 1/6000 đạt 6.000 vòng/phút so với 5.000 vòng/phút của αiF — một lợi thế trên di chuyển tốc độ cao trên trục nhỏ gọn. Thứ hai, độ phân giải bộ mã hóa: βiS sử dụng B64iA ở mức 64.000 ppr; αiF sử dụng A1000 ở mức 1.000.000 ppr — αiF vượt trội về chất lượng tạo hình và hoàn thiện bề mặt cho công việc chính xác đòi hỏi khắt khe. Thứ ba, chi phí hệ thống: bộ khuếch đại βiSV rẻ hơn αiSV. Đối với khoan-tiện, dao ngang và định vị CNC tiêu chuẩn, βiS là lựa chọn hiệu quả chi phí hơn; đối với tạo hình độ chính xác cao hoặc công việc năm trục đòi hỏi khắt khe, αiF là thông số kỹ thuật phù hợp.

Q2: Hậu tố #0100 có nghĩa là động cơ này có thông số hiệu suất khác với B203 cơ bản không?

Không — hậu tố #0100 chỉ thay đổi mức độ kín từ IP65 lên IP67. Mô-men xoắn dừng (1,2 Nm), tốc độ tối đa (6.000 vòng/phút), loại trục (thẳng có rãnh, 14mm), bộ mã hóa (B64iA tuyệt đối) và cấu hình phanh (không có) giống hệt nhau giữa B203 và B203#0100. Độ kín IP67 là điểm khác biệt duy nhất, và nó tồn tại đặc biệt cho các lắp đặt nơi động cơ tiếp xúc trực tiếp với chất làm mát, ngập nước hoặc tia phun áp suất cao mà cuối cùng sẽ xuyên qua gioăng IP65.

Q3: Động cơ này có yêu cầu chu kỳ quay về tham chiếu (homing) sau mỗi lần bật nguồn CNC không?

Không. B64iA là bộ mã hóa nối tiếp tuyệt đối — vị trí trục đa vòng được lưu giữ qua quá trình tắt nguồn bởi pin dự phòng trong bộ khuếch đại servo Fanuc βi. Khi CNC bật nguồn, tọa độ trục sẽ có ngay lập tức mà không cần bất kỳ chuyển động homing nào. Đây là một trong những lợi thế vận hành chính của dòng động cơ βiS so với các hệ thống bộ mã hóa tăng dần cũ hơn. Thay pin dự phòng của bộ khuếch đại kịp thời khi CNC đưa ra cảnh báo pin yếu — cho phép pin hết hoàn toàn sẽ đặt lại bộ đếm đa vòng và buộc quy trình tham chiếu lại một lần.

Q4: Cần bộ khuếch đại Fanuc nào cho A06B-0116-B203#0100?

Động cơ này yêu cầu bộ khuếch đại servo dòng Fanuc βi (βiSV). Các bộ βiSV là các mô-đun truyền động nhỏ gọn được thiết kế đặc biệt cho dòng động cơ βiS, với định mức dòng điện phù hợp với phân khúc công suất của βiS. Các nền tảng CNC tương thích bao gồm Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i và 31i. Động cơ không tương thích với bộ khuếch đại αiSV (được định cỡ và tham số hóa cho động cơ αiS/αiF) hoặc với bộ khuếch đại dòng β không phải i. Luôn xác nhận bộ tham số trục khớp với loại động cơ βiS 1/6000 sau khi lắp đặt.

Q5: Hậu tố B203 chỉ ra không có phanh — điều này có an toàn cho tất cả các loại trục không?

Cấu hình không phanh là chính xác và an toàn cho các trục ngang và bất kỳ trục nào mà không có lực hấp dẫn ròng tác dụng dọc theo hướng quay trục. Trên các trục này, khóa servo của bộ khuếch đại servo βiSV duy trì vị trí khi bộ khuếch đại hoạt động, và trục không bị trôi khi tắt servo trên mặt phẳng ngang. Đối với các trục dọc hoặc cấp nghiêng nơi động cơ phải giữ tải trọng hấp dẫn khi tắt servo — khi bộ khuếch đại bị tắt nguồn, lỗi hoặc dừng khẩn cấp — cần có biến thể động cơ có phanh. Tương đương có phanh trong dòng này là A06B-0116-B576 (phanh lò xo 24V, trục có rãnh thẳng, tùy chọn bộ mã hóa và độ kín tương tự). Không bao giờ lắp B203 không phanh trên ứng dụng trục dọc ban đầu được thiết kế cho động cơ có phanh.
