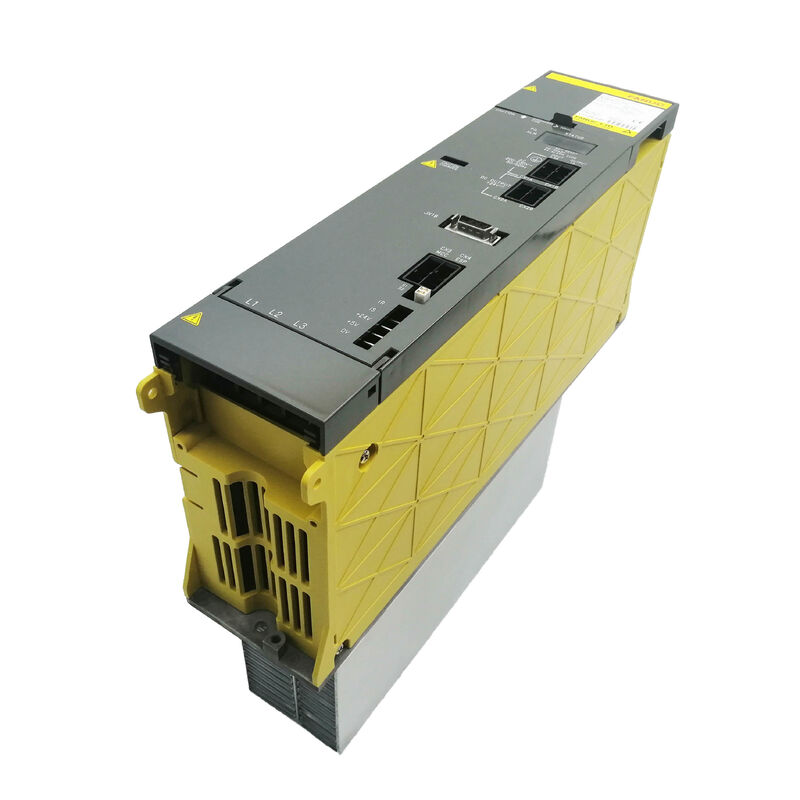

Fanuc A06B-6077-H111 | Mô-đun Nguồn Alpha PSM-11 — Bộ Chuyển Đổi Nguồn Servo, 13.2kW, 3 Pha AC 200–230V, 49A, Bus DC 283–325V

Tổng quan

Fanuc A06B-6077-H111 mang ký hiệu "bộ chuyển đổi nguồn servo" trong phân loại sản phẩm của Fanuc — và thuật ngữ đó mô tả chính xác vai trò kỹ thuật của mô-đun. Nằm giữa nguồn điện AC ba pha của nhà máy và bộ khuếch đại servo và trục chính điều khiển các trục máy, PSM-11 thực hiện chuyển đổi nguồn điện để điều khiển chuyển động có thể thực hiện được: chỉnh lưu và điều chỉnh dòng điện xoay chiều thành điện áp bus dòng điện một chiều ổn định 283–325V mà mọi mô-đun alpha series SVM và SPM trên máy đều sử dụng.

Trong hệ thống điều khiển alpha của Fanuc, PSM-11 thuộc nhóm sản phẩm A06B-6077 — là dòng nhỏ hơn trong hai dòng nguồn alpha, nằm dưới dòng A06B-6087 bao gồm PSM-15 đến PSM-55.

Sự khác biệt về dòng sản phẩm này không chỉ là hình thức; các mô-đun A06B-6077 được thiết kế đặc biệt cho các cấu hình máy công cụ nhỏ gọn và nhỏ, nơi nhu cầu năng lượng của hệ thống điều khiển kết hợp nằm trong giới hạn 13.2kW.

Một máy có động cơ trục chính nhỏ (loại 3.7kW hoặc 5.5kW) và hai hoặc ba trục servo nhỏ gọn chạy CNC Series 0-D hoặc 16/18/21 là ứng dụng tự nhiên cho PSM-11.

Công suất 13.2kW đủ cho cấu hình này với biên độ an toàn, và định dạng mô-đun nhỏ gọn (~2.26kg) phù hợp với các tủ điện nhỏ hơn đặc trưng cho loại máy này.

PSM-11 bao gồm khả năng tái tạo năng lượng chủ động — cơ chế trả năng lượng tương tự như các mô-đun PSM A06B-6087 lớn hơn.

Khi các trục giảm tốc, năng lượng phanh của động cơ được chuyển đổi trở lại thành điện AC và cấp vào nguồn ba pha, thay vì bị tiêu tán trong điện trở.

Đối với các máy nhỏ có chu kỳ định vị thường xuyên, khả năng tái tạo năng lượng này có nghĩa là tủ điện mát hơn và tiêu thụ ít năng lượng hơn từ nguồn điện của nhà máy trong ca sản xuất.

Lựa chọn thay thế — loại PSMR trong dòng A06B-6081 — yêu cầu một bộ điện trở xả bên ngoài riêng biệt; PSM-11 loại bỏ hoàn toàn nhu cầu đó.

Một thông số kỹ thuật phân biệt PSM-11 với các mô-đun khác trong dòng alpha là yêu cầu làm mát cưỡng bức bên ngoài.

Tài liệu hệ thống alpha chính thức của Fanuc rõ ràng nhóm PSM-11 cùng với PSM-45 lớn hơn nhiều như là các mô-đun yêu cầu làm mát bằng khí cưỡng bức bên ngoài.

Đối với một mô-đun 13.2kW, ~2.26kg, điều này có vẻ bất ngờ — nó phản ánh thiết kế vỏ nhỏ gọn của PSM-11, không có bộ tản nhiệt và quạt tự cung cấp như các mô-đun A06B-6087 rộng 150mm.

Việc lắp đặt phải cung cấp luồng không khí định hướng qua các bề mặt tản nhiệt của PSM-11; chỉ dựa vào đối lưu tự nhiên của tủ ở tải đầy đủ sẽ dẫn đến lỗi tắt máy quá nhiệt AL03.

Thông số kỹ thuật chính

Bộ Chuyển Đổi Nguồn Servo — Hiểu Vai Trò Trong Chuỗi Điều Khiển Alpha

Trong kiến trúc hệ thống điều khiển alpha, năng lượng chảy từ nguồn điện nhà máy → PSM → bus DC → bộ khuếch đại SVM/SPM → động cơ. Vai trò của PSM-11 trong chuỗi này là giai đoạn chuyển đổi AC sang DC.

Nó không điều khiển vận tốc hoặc vị trí động cơ — đó là trách nhiệm của các mô-đun SVM và SPM ở phía sau. PSM-11 làm là duy trì bus DC ở điện áp được điều chỉnh mà tất cả các mô-đun phía sau phụ thuộc vào, cung cấp dòng điện tức thời mà các mô-đun đó cần khi tải tăng tốc hoặc cắt vượt quá mức trung bình.

Chất lượng điều chỉnh bus DC ảnh hưởng trực tiếp đến hiệu suất của bộ khuếch đại phía sau.

Dao động điện áp bus vượt quá phạm vi 283–325V — hoặc sụt giảm do dòng điện nguồn không đủ hoặc tăng vọt do năng lượng tái tạo đến nhanh hơn mức có thể trả lại — gây ra lỗi điều khiển làm dừng máy.

Mạch điều khiển của PSM-11 liên tục giám sát điện áp bus và điều chỉnh chu kỳ hoạt động của bộ chỉnh lưu để giữ bus trong thông số kỹ thuật, cung cấp đường cấp nguồn ổn định mà chất lượng vòng lặp servo yêu cầu.

Dòng điện đầu vào AC định mức 49A ở 200V tương ứng với khoảng 13kW công suất thực đầu vào — gần khớp với công suất đầu ra DC định mức 13.2kW sau khi tính đến tổn thất chuyển đổi. Mối quan hệ chặt chẽ này giữa đầu vào và đầu ra xác định hiệu quả nhiệt của mô-đun; phần lớn công suất đầu vào thực sự đến bus DC, với một phần nhỏ trở thành nhiệt trong các thành phần chuyển mạch.

A06B-6077 so với A06B-6087 — Hai Dòng Alpha, Một Khái Niệm Bus

Các dòng A06B-6077 (PSM-5.5 và PSM-11) và A06B-6087 (PSM-15 đến PSM-55) đều tạo ra cùng một đầu ra bus DC 283–325V và sử dụng cùng nguyên lý tái tạo năng lượng chủ động. Sự khác biệt nằm ở mức công suất, định dạng vật lý và thông số kỹ thuật bảng mạch tương thích.

Một PSM-11 không thể thay thế trực tiếp một PSM-15 trong cùng một khe cắm tủ — kích thước vỏ vật lý và cách bố trí kết nối bus DC khác nhau.

Mỗi dòng có bảng mạch bên trong riêng (A06B-6077 sử dụng A16B-2202-0461/A16B-2202-0420; PSM-15 của A06B-6087 sử dụng A20B-1006-0470/A16B-2202-042x) và chúng không thể thay thế cho nhau.

Tuy nhiên, các mô-đun bộ khuếch đại SVM và SPM phía sau tương thích với nguồn điện bus DC từ cả hai dòng — một mô-đun SVM lấy dòng điện từ bus PSM-11 và một mô-đun SVM lấy từ bus PSM-26 đều thấy cùng một điện áp được điều chỉnh 283–325V và hoạt động giống hệt nhau từ góc độ của bộ khuếch đại.

Phát hiện rò rỉ và Tham chiếu Lỗi

PSM-11 bao gồm một mạch phát hiện rò rỉ giám sát các điều kiện lỗi nối đất trong dây nối đầu ra động cơ được kết nối. Điều này cung cấp cảnh báo sớm về sự suy giảm cách điện của cuộn dây trước khi xảy ra lỗi hoàn toàn. Các mã lỗi chính trên màn hình bảng điều khiển phía trước của PSM-11:

AL01 — Quá dòng trong mô-đun nguồn chính (lỗi IPM trên lớp PSM-11 — lưu ý điều này khác với PSM-15 trở lên, nơi AL01 có nghĩa là quá dòng đầu vào AC).

AL02 — Quạt mạch điều khiển dừng. Thay thế quạt bên trong (A90L-0001-0422) trước khi tiếp tục hoạt động.

AL04 — Điện áp liên kết DC giảm. Kiểm tra các mô-đun bộ khuếch đại phía sau và kết nối bus.

AL05 — Quá trình nạp trước bus DC không hoàn chỉnh. Kiểm tra mạch nạp trước bên trong mô-đun.

Câu hỏi thường gặp

Q1: Nếu PSM-11 yêu cầu làm mát cưỡng bức bên ngoài, thì cách bố trí luồng không khí tối thiểu cần thiết trong tủ máy là gì?

Hướng dẫn lắp đặt dòng alpha của Fanuc (B-65162) quy định luồng không khí cần thiết cho từng loại PSM. Đối với PSM-11, yêu cầu thiết yếu là không khí bên ngoài mát — không phải không khí tuần hoàn trong tủ — được hướng qua các bề mặt tản nhiệt của mô-đun.

Một quạt hướng trục nhỏ chuyên dụng được lắp để hướng không khí bên ngoài qua mặt tản nhiệt, hoặc thiết kế tủ có đường dẫn luồng không khí cưỡng bức từ bên ngoài tủ qua vùng tản nhiệt của PSM-11, đáp ứng yêu cầu này.

Lưu lượng không khí cần thiết được xác định bởi điện trở nhiệt của tản nhiệt và nhiệt lượng tỏa ra ở dòng đầu vào 49A — hướng dẫn B-65162 quy định loại quạt chính xác và tốc độ luồng không khí tối thiểu.

Q2: A06B-6077-H111 có thể cấp nguồn cho bộ khuếch đại dòng alpha i (A06B-6114 SVM) thay vì các mô-đun SVM alpha gốc không?

Không. PSM dòng alpha (A06B-6077 và A06B-6087) và aiPS dòng alpha i (A06B-6110 và A06B-6140) là các kiến trúc riêng biệt.

Điện áp bus DC tương tự, nhưng phân phối nguồn điều khiển, phần cứng thanh cái và kiến trúc giao tiếp giữa PSM và bộ khuếch đại phía sau là đặc trưng cho từng thế hệ.

Các mô-đun SVM dòng Alpha i (A06B-6114) yêu cầu nguồn cấp alpha i aiPS (dòng A06B-6110/6140).

Kết nối mô-đun A06B-6114 SVM với bus PSM-11 không phải là cấu hình được hỗ trợ.

Q3: Hậu quả của việc bỏ qua làm mát bằng khí cưỡng bức bên ngoài trên PSM-11 trong quá trình hoạt động của máy là gì?

Nếu không có làm mát bằng khí cưỡng bức bên ngoài, nhiệt độ tản nhiệt của PSM-11 sẽ tăng lên trong quá trình hoạt động liên tục. Tốc độ tăng phụ thuộc vào nhiệt độ môi trường trong tủ và mức tải thực tế.

Ở công suất đầu ra 13.2kW đầy đủ trong tủ mà không có hệ thống làm mát PSM-11 chuyên dụng, lỗi AL03 (quá nhiệt tản nhiệt) cuối cùng sẽ xảy ra. Mô-đun sẽ tắt để bảo vệ transistor IPM.

Ở tải giảm, tản nhiệt có thể vẫn dưới ngưỡng AL03 lâu hơn, nhưng biên độ nhiệt bị giảm và bất kỳ sự gia tăng nhiệt độ môi trường nào cũng có thể làm nó vượt quá — một tình huống không đáng tin cậy cho sản xuất. Làm mát bên ngoài là bắt buộc, không phải tùy chọn.

Q4: PSM-11 được liệt kê là tương thích với các điều khiển Series 0-C và 0-D. Nó có hỗ trợ các điều khiển 0i và 16i/18i không?

Có. A06B-6077-H111 tương thích với dòng điều khiển 0i-A (sử dụng hệ thống điều khiển alpha) cũng như các điều khiển Series 16 (A/B), 18 (A/B) và 21 (A/B).

Khả năng tương thích 0-C và 0-D phản ánh các điều khiển servo kỹ thuật số sớm nhất trong dòng sản phẩm của Fanuc sử dụng kiến trúc điều khiển alpha.

PSM-11 tiếp tục đóng vai trò là nguồn cấp cho các hệ thống điều khiển alpha nhỏ gọn trên tất cả các thế hệ điều khiển này.

Q5: Sau khi lắp đặt một bộ thay thế A06B-6077-H111, những kiểm tra nào xác nhận mô-đun đang hoạt động chính xác?

Bật nguồn máy và quan sát đèn báo trên bảng điều khiển phía trước của PSM-11 — hoạt động bình thường sẽ hiển thị chỉ báo trạng thái ổn định trong vòng vài giây sau khi cấp nguồn, sau khi quá trình nạp trước bus DC hoàn tất. Xác nhận không có lỗi nào xuất hiện trên màn hình PSM hoặc trên màn hình lỗi servo của CNC.

Kiểm tra điện áp bus DC hiển thị trên màn hình trạng thái của mô-đun SVM như mong đợi. Nếu tất cả các chỉ báo trạng thái đều bình thường, hãy chạy từng trục ở chế độ jog thủ công chậm để xác nhận hoạt động của vòng lặp servo trước khi đưa máy trở lại chu trình tự động.

Ghi lại mã lỗi trước khi thay thế và xác nhận rằng nó không tái diễn.
