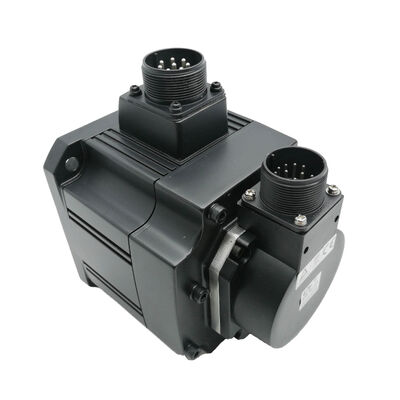

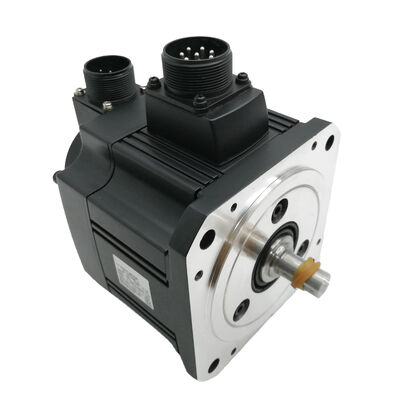

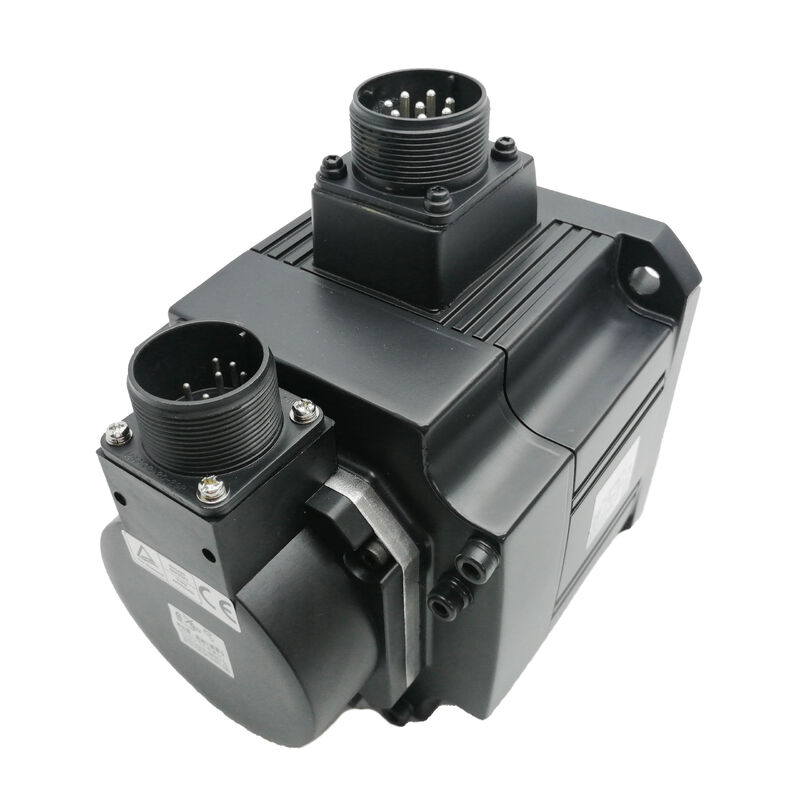

Động cơ Servo AC Mitsubishi HC-SF52BK-S2 800W quán tính trung bình
Mitsubishi HC-SF52BK-S2 là động cơ servo AC không chổi than quán tính trung bình 800W được thiết kế cho môi trường điện công nghiệp 480V AC. Động cơ này có phanh giữ tích hợp sẵn, lý tưởng cho các trục thẳng đứng và các ứng dụng yêu cầu giữ vị trí cơ học khi ngắt điện.
Lưu ý quan trọng: Động cơ này đã ngừng sản xuất bởi nhà sản xuất. Mặc dù các đơn vị tồn kho cũ mới và đã được tân trang vẫn có sẵn thông qua các nhà phân phối công nghiệp, thời gian giao hàng kém dự đoán hơn so với các bộ phận sản xuất hiện tại.
Thông số kỹ thuật chính
| Số model |
HC-SF52BK-S2 |
| Công suất định mức |
800W |
| Tốc độ định mức |
2000 RPM |
| Điện áp cung cấp |
480V AC |
| Loại động cơ |
Servo AC không chổi than |
| Dòng |
HC-SF (Quán tính trung bình) |
| Phanh tích hợp |
Có (BK) |
| Lớp quán tính |
Trung bình |
| Hệ thống phản hồi |
Bộ mã hóa tăng dần |
| Khả năng tương thích với bộ điều khiển |
Dòng MR-J2S (MELSERVO) |
| Phương pháp làm mát |
Tự làm mát (Đối lưu tự nhiên) |
| Loại lắp đặt |
Lắp bích |
| Trạng thái |
Ngừng sản xuất bởi nhà sản xuất |
Đặc điểm động cơ & Ứng dụng
Lợi ích thiết kế quán tính trung bình
Động cơ quán tính trung bình dòng HC-SF mang lại chuyển động ổn định, có thể kiểm soát trên các trục có quán tính tải từ trung bình đến đáng kể. Thiết kế này cung cấp tỷ lệ quán tính thuận lợi cho các tải được dẫn động nặng hơn, dẫn đến việc giữ vị trí chắc chắn dưới tải và phản ứng có thể dự đoán được trên phạm vi tốc độ hoạt động.
Chức năng phanh giữ
Phanh giữ tích hợp tự động kích hoạt khi nguồn điện động cơ bị ngắt, khóa trục động cơ để giữ trục đứng yên chống lại trọng lực hoặc tải tĩnh. Tính năng quan trọng về an toàn này ngăn chặn chuyển động không kiểm soát trên các trục thẳng đứng và các bộ phận máy có tải.
Yêu cầu nguồn phanh: Phanh giữ yêu cầu nguồn cung cấp 24V DC riêng biệt, được điều khiển thông qua logic tuần tự của máy thông qua bộ điều khiển CNC hoặc đầu ra rơ-le PLC.
Kiểm tra lắp đặt quan trọng
- Xác minh nhả phanh: Xác nhận trục di chuyển tự do với mô-men xoắn servo bình thường khi được cấp điện
- Xác minh giữ phanh: Xác nhận trục giữ đứng yên mà không có mô-men xoắn servo khi ngắt điện
Ứng dụng điển hình
- Trục đầu trục chính trung tâm gia công CNC
- Định vị trục chính và trục trượt ngang của máy tiện CNC
- Trục dẫn động bàn xoay và đầu chia độ
- Các khớp nối robot công nghiệp yêu cầu giữ phanh khi đỗ
- Định vị trục thẳng đứng của bộ nạp cổng
- Định vị pallet và đồ gá trên dây chuyền truyền động
Khả năng tương thích với bộ điều khiển & Tích hợp hệ thống
HC-SF52BK-S2 được thiết kế cho bộ khuếch đại servo dòng Mitsubishi MR-J2S, với MR-J2S-80A là cặp ghép điển hình 800W. Quản lý tham số được xử lý thông qua phần mềm MR Configurator của Mitsubishi để sao lưu, điều chỉnh và chẩn đoán.
Lưu ý về khả năng tương thích: Giao diện bộ mã hóa dòng HC-SF được khớp với bộ khuếch đại MR-J2S. Khả năng tương thích trực tiếp với bộ khuếch đại MR-J4 hoặc MR-JE hiện tại không được đảm bảo.
Hướng dẫn tìm nguồn cho động cơ đã ngừng sản xuất
- Xác minh số hiệu bộ phận đầy đủ HC-SF52BK-S2 để tương thích phanh và đầu nối
- Cân nhắc tồn kho cũ mới để giảm thiểu sự không chắc chắn hoặc các đơn vị đã được tân trang đủ điều kiện
- Kiểm tra và có thể thay thế các bộ dây cáp cũ trong quá trình thay thế động cơ
- Duy trì phụ tùng tại chỗ cho thiết bị quan trọng trong sản xuất
Câu hỏi thường gặp
Bộ khuếch đại servo nào tương thích với Mitsubishi HC-SF52BK-S2?
HC-SF52BK-S2 được thiết kế cho bộ khuếch đại servo dòng Mitsubishi MR-J2S, thường là MR-J2S-80A cho các ứng dụng 800W. Xác nhận với tài liệu điện của máy.
Phanh giữ có bắt buộc không và có thể thay thế bằng biến thể không có phanh không?
Phanh là bắt buộc đối với các trục thẳng đứng và các ứng dụng quan trọng về an toàn. Không thể thay thế an toàn các biến thể không có phanh ở những nơi cần giữ vị trí khi ngắt điện.
Ý nghĩa của định mức 480V đối với việc lắp đặt là gì?
Định mức 480V AC cho thấy khả năng tương thích với nguồn điện công nghiệp ba pha tiêu chuẩn Bắc Mỹ, loại bỏ nhu cầu về máy biến áp hạ thế trong các cơ sở 480V.
Các bước nào cần thực hiện sau khi thay thế động cơ?
Sao lưu các tham số bộ khuếch đại MR-J2S trước khi tháo, khôi phục sau khi lắp đặt, xác minh chuyển động và hướng của trục, và kiểm tra nghiêm ngặt chức năng giữ phanh trước khi cho phép hoạt động tự động.
