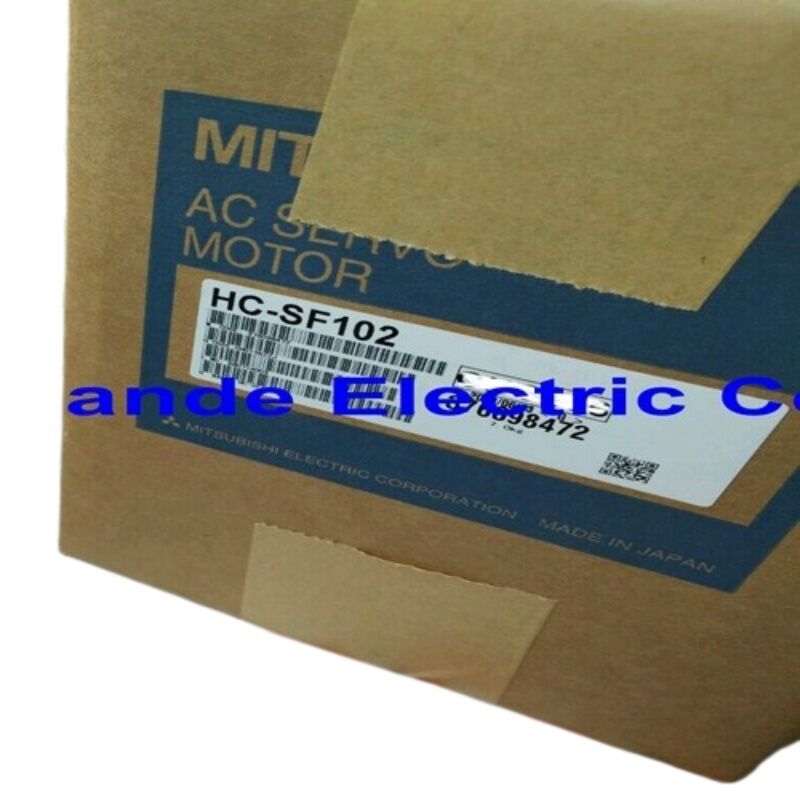

Động cơ Servo AC Mitsubishi HC-SF102
Động cơ 1 kW đã khẳng định được danh tiếng qua nhiều thập kỷ hoạt động đáng tin cậy trong các máy CNC thuộc nhiều ứng dụng công nghiệp khác nhau.
Tổng quan sản phẩm
Mitsubishi HC-SF102 là động cơ servo không chổi than AC công suất 1,0 kW (1.000W) thuộc dòng HC-SF, được thiết kế cho các ứng dụng quán tính trung bình. Hoạt động ở tốc độ 2.000 vòng/phút với mô-men xoắn định mức khoảng 4,78 Nm, động cơ này sử dụng nguồn AC ba pha 123V và dòng điện định mức 6A.
Các tính năng chính
- Trục tròn thẳng nhẵn ở φ24 mm
- Đường kính tâm 110 mm với mặt bích 130 * 130 mm
- Làm mát bằng đối lưu tự nhiên (không quạt)
- Hệ thống mã hóa OSA17-20 bên ngoài (bán riêng)
- Tương thích với bộ khuếch đại servo dòng MR-J2
Thông số kỹ thuật
| Thông số |
Giá trị |
| Công suất định mức |
1,0 kW (1.000W) |
| Tốc độ định mức |
2.000 vòng/phút |
| Mô-men xoắn định mức |
~4,78 Nm |
| Dòng điện định mức |
6 A |
| Dòng điện tối đa |
18 A |
| Điện áp nguồn |
AC ba pha 123V |
| Loại trục |
Trục thẳng nhẵn, φ24 mm |
| Đường kính tâm |
φ110 mm |
| Kích thước mặt bích |
130 * 130 mm |
| Bộ mã hóa |
OSA17-20 bên ngoài (bán riêng) |
| Phanh điện từ |
Không bao gồm |
| Phương pháp làm mát |
Đối lưu tự nhiên (không quạt) |
| Dòng động cơ |
HC-SF (Quán tính trung bình, Công suất trung bình) |
| Bộ điều khiển tương thích |
Dòng MR-J2 |
| Nhiệt độ hoạt động môi trường |
0 đến +40°C |
Kiến trúc bộ mã hóa bên ngoài
HC-SF102 sử dụng trục phụ phía sau được thiết kế để lắp bộ mã hóa OSA17-20 như một bộ phận riêng biệt, lắp đặt tại hiện trường. Thiết kế mô-đun này cho phép thay thế độc lập động cơ hoặc bộ mã hóa, giảm thiểu thời gian ngừng hoạt động trong quá trình bảo trì.
Ứng dụng điển hình
Phù hợp cho nhiều ứng dụng công nghiệp bao gồm:
- Trục tiến X, Y và Z trên trung tâm gia công đứng
- Trục tiến trung tâm gia công ngang
- Ổ đĩa bàn xoay
- Hệ thống xử lý vật liệu tự động
Khả năng tương thích bộ điều khiển
HC-SF102 được thiết kế đặc biệt cho bộ khuếch đại servo dòng MR-J2. Bộ mã hóa OSA17-20 giao tiếp bằng kiến trúc tín hiệu mã hóa analog và không tương thích với các bộ khuếch đại MR-J2S, MR-J3 hoặc MR-J4 mới hơn sử dụng các giao thức mã hóa nối tiếp kỹ thuật số.
Câu hỏi thường gặp
HC-SF102 có đi kèm bộ mã hóa OSA17-20 không?
Không phải là bộ phận đi kèm tiêu chuẩn - bộ mã hóa là một bộ phận riêng biệt. Luôn xác nhận xem hệ thống đo lường OSA17-20 có được bao gồm hay cần phải mua riêng khi đặt hàng thay thế.
Sự khác biệt giữa HC-SF102 và HC-SFS102 là gì?
Cả hai đều là động cơ 1 kW, 2.000 vòng/phút, nhưng chúng thuộc các thế hệ bộ điều khiển khác nhau. HC-SF102 sử dụng bộ mã hóa analog OSA17-20 bên ngoài cho bộ khuếch đại MR-J2, trong khi HC-SFS102 có bộ mã hóa tuyệt đối 17-bit tích hợp cho bộ khuếch đại MR-J2S.
Có phiên bản trục có rãnh mộng của HC-SF102 không?
Có. HC-SF102K có cấu hình động cơ tương tự với bổ sung một rãnh mộng trên trục đầu ra để khóa cơ khí dương với truyền mô-men xoắn.
HC-SF102 có thể sử dụng trên trục đứng không?
Nếu không có phanh, động cơ không thể giữ vị trí trục khi ngắt điện. Đối với trục đứng, HC-SF102B (phiên bản có phanh) là lựa chọn phù hợp.
Các vấn đề dịch vụ phổ biến nhất với HC-SF102 là gì?
Hỏng vòng bi ở cả hai đầu và các vấn đề về bộ mã hóa OSA17-20 bên ngoài là các lỗi cơ khí và điện được báo cáo thường xuyên nhất. Hỏng đầu nối nguồn cũng phổ biến trên các động cơ đang hoạt động.
Mitsubishi HC-SF102 là một động cơ servo cũ. Hãy xác nhận tính khả dụng của bộ mã hóa, khả năng tương thích bộ điều khiển và cấu hình trục so với thông số kỹ thuật ban đầu của máy bạn trước khi đặt hàng.
