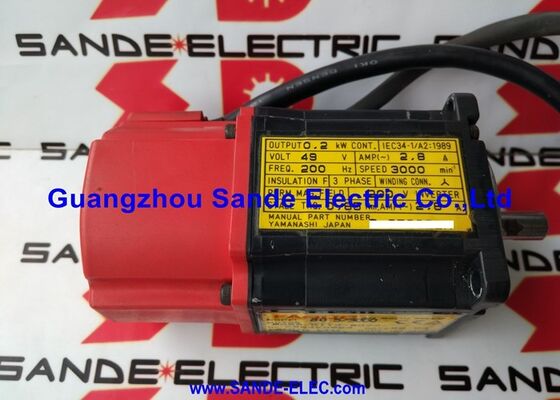

Fanuc A06B-0033-B077#0008 — Động cơ Servo AC Khung Lớn Dòng αiF có Phanh Giữ cho Trục CNC Tải Nặng

FANUC · ĐỘNG CƠ SERVO AC · DÒNG αiF

Tổng quan sản phẩm

Fanuc A06B-0033-B077#0008 là một động cơ servo AC không chổi than khung lớn từ dòng αiF của Fanuc — dòng động cơ có quán tính cao, mô-men xoắn cao trong nền tảng động cơ servo αi của Fanuc. Được chế tạo cho các ứng dụng trục tải nặng trong máy công cụ CNC và tự động hóa công nghiệp quy mô lớn, nó mang lại đầu ra mô-men xoắn bền vững và cấu trúc cơ khí mạnh mẽ mà môi trường sản xuất đòi hỏi.

Chỉ định αiF đánh dấu một vị trí cụ thể trong dòng sản phẩm động cơ của Fanuc. Trong khi các dòng αis và αi đáp ứng các yêu cầu về trục nhỏ gọn và tầm trung, thì αiF được thiết kế cho các trục mang quán tính tải đáng kể — bàn làm việc lớn, đầu trục chính nặng, cấu trúc giàn dạng cầu và bất kỳ trục nào được dẫn động mà quán tính phản xạ tại trục động cơ đủ cao để động cơ khung tiêu chuẩn trở thành lựa chọn sai. Rôto lớn hơn, khung nặng hơn và định mức mô-men xoắn cao hơn không phải là ngẫu nhiên — chúng là lý do động cơ này tồn tại trong gia đình sản phẩm αi.

Mã tùy chọn #0008 là một phần có ý nghĩa của số bộ phận hoàn chỉnh. Nó cho biết một cấu hình cụ thể được cài đặt tại nhà máy — trong trường hợp này là phanh giữ tích hợp. Phanh sẽ hoạt động khi động cơ không được cấp điện, giữ trục ở vị trí chống lại trọng lực hoặc tải dư mà không cần dựa vào bộ điều khiển servo để duy trì mô-men xoắn. Đối với các trục thẳng đứng, cấu trúc giàn không có đối trọng và bất kỳ ứng dụng nào mà trục không có điện không được phép trôi hoặc rơi, đây không phải là một tiện ích tùy chọn — đây là yêu cầu về an toàn và chức năng.

Hậu tố B077 xác định loại bộ mã hóa và cấu hình đầu nối, điều khiển khả năng tương thích cáp và ghép nối bộ khuếch đại. Số bộ phận đầy đủ — bao gồm B077 và #0008 — phải được khớp chính xác khi tìm nguồn cung ứng bộ phận thay thế.

Thông số kỹ thuật chính

Hiểu về dòng αiF

Fanuc phân khúc dòng sản phẩm động cơ servo của mình theo lớp quán tính vì các đánh đổi kỹ thuật là có thật và có hậu quả. Động cơ quán tính thấp tăng tốc nhanh nhưng có thể trở nên không ổn định khi quán tính tải vượt quá đáng kể quán tính rôto của nó. Động cơ quán tính cao như trong dòng αiF được thiết kế để duy trì sự ổn định và có thể kiểm soát với tải nặng được gắn — quán tính rôto lớn hơn cung cấp tỷ lệ quán tính thuận lợi hơn ngay cả khi quán tính tải là đáng kể.

Đặc điểm đó xác định lĩnh vực ứng dụng của αiF. Đây không phải là động cơ phù hợp cho trục chọn và đặt tốc độ cao, tải nhẹ. Đây là động cơ phù hợp cho trục chính của máy CNC lớn, bàn quay nặng hoặc ổ trục giàn nơi khối lượng di chuyển được đo bằng hàng trăm kg và hệ thống servo cần duy trì độ cứng vị trí dưới tải mà không bị dao động.

Ba đặc điểm của động cơ này xứng đáng được chú ý hơn:

Rôto quán tính cao để kiểm soát ổn định dưới tải. Hình dạng rôto αiF được tối ưu hóa cho các ứng dụng mà tỷ lệ quán tính tải trên động cơ sẽ không thuận lợi với động cơ nhỏ hơn. Bằng cách tăng quán tính rôto để phù hợp với hồ sơ tải, vòng lặp điều khiển của bộ khuếch đại servo có thể được điều chỉnh để có độ cứng và ổn định mà không phải đối mặt với sự không khớp cực đoan giữa động lực động cơ và tải. Kết quả thực tế là một trục giữ vị trí chắc chắn, chống lại các nhiễu loạn bên ngoài và không yêu cầu cài đặt độ lợi bị thỏa hiệp để duy trì sự ổn định.

Phanh giữ tích hợp — chức năng và yêu cầu an toàn. Phanh #0008 sẽ tự động hoạt động khi nguồn điện động cơ bị ngắt. Trên các trục thẳng đứng — đầu trục chính trục Z, ổ trục ram thẳng đứng, dầm ngang giàn — điều này ngăn chặn sự rơi do trọng lực trong quá trình dừng khẩn cấp, mất điện và các trình tự đỗ máy bình thường. Phanh không được đánh giá để dừng động. Nó giữ trục đứng yên. Bộ điều khiển servo xử lý việc giảm tốc; phanh giữ vị trí khi trục đã dừng. Hiểu rõ sự khác biệt này là quan trọng đối với cả thiết kế máy và bảo trì.

Kiến trúc bộ mã hóa nối tiếp xuyên suốt. Phù hợp với phần còn lại của dòng αi, A06B-0033-B077#0008 sử dụng bộ mã hóa nối tiếp của Fanuc để phản hồi vị trí. Bộ mã hóa truyền dữ liệu vị trí có độ phân giải cao dưới dạng kỹ thuật số, hỗ trợ phát hiện lỗi thời gian thực và cho phép bộ khuếch đại tự động nhận dạng động cơ khi bật nguồn. Trên một máy lớn nơi cáp bộ mã hóa chạy vài mét qua tủ điện và máng cáp đông đúc, khả năng chống nhiễu của truyền động nối tiếp so với bộ giải mã tương tự là một lợi thế thực tế — không chỉ là một điểm thông số kỹ thuật.

Ứng dụng điển hình

Dòng αiF được chỉ định khi tải nặng, cấu trúc máy lớn và các yêu cầu an toàn trục thẳng đứng hội tụ. A06B-0033-B077#0008 — với đầu ra khung lớn và phanh tích hợp — được tìm thấy trên:

• Ổ trục chính của trung tâm gia công CNC ngang và dọc lớn
• Ổ trục ngang và ram của trung tâm gia công dạng cầu và giàn
• Trục cấp của máy phay và doa CNC tải nặng
• Ổ trục quay và nghiêng của trung tâm gia công 5 trục khổ lớn
• Ổ trục di chuyển bàn và cột của máy mài CNC
• Trục định vị của máy đóng gói và dây chuyền chuyển giao tải nặng
• Ổ trục quay và trục chia độ CNC lớn
• Ổ trục thẳng đứng trên bất kỳ máy nào yêu cầu vị trí đỗ được giữ bằng phanh

Tích hợp hệ thống & Khả năng tương thích bộ điều khiển

A06B-0033-B077#0008 kết nối với các mô-đun bộ điều khiển servo dòng Fanuc αi được lắp đặt trong các tủ CNC chạy các dòng bộ điều khiển Series 0i, 16i, 18i, 21i, 30i, 31i và 32i. Đối với các ứng dụng trục lớn, mô-đun bộ điều khiển được chọn phải được định cỡ để phù hợp với dòng điện định mức và nhu cầu mô-men xoắn đỉnh của động cơ — một lỗi phổ biến trong cả quá trình vận hành máy mới và tìm nguồn cung ứng bộ phận thay thế là chọn bộ điều khiển có định mức cho động cơ nhỏ hơn trong cùng dòng.

Giao diện bộ mã hóa nối tiếp tự động nhận dạng động cơ khi bật nguồn, tải các tham số mô hình động cơ tiêu chuẩn vào bộ điều khiển mà không cần nhập thủ công. Các tham số cụ thể của trục — giới hạn hành trình, kẹp mô-men xoắn, hồ sơ gia tốc — được lưu trữ trong bộ điều khiển CNC và phải được khôi phục từ một bộ tham số đã sao lưu sau bất kỳ lần thay thế động cơ nào.

Mạch phanh giữ yêu cầu kết nối nguồn điện 24V DC riêng biệt, thường được lấy từ nguồn cung cấp của bảng điều khiển máy. Việc kích hoạt và nhả phanh được điều khiển bởi bộ điều khiển CNC thông qua một đầu ra rơ-le chuyên dụng hoặc đầu ra điều khiển phanh tích hợp của bộ điều khiển, tùy thuộc vào thiết kế điện của máy. Xác nhận sơ đồ đấu dây phanh từ bản vẽ điện của máy trước khi tháo và lắp lại.

Các bộ cáp được xác định bởi thông số đầu nối B077. Cả cáp nguồn và cáp bộ mã hóa phải khớp. Trên các máy lớn nơi cáp động cơ được định tuyến qua các chuỗi cáp hoặc ống dẫn, hãy kiểm tra cáp xem có bị mòn hoặc hư hỏng trong quá trình thay thế động cơ không — việc thay thế cáp trên trung tâm gia công lớn gây gián đoạn đáng kể hơn so với máy nhỏ gọn và thực hiện chủ động trong quá trình thay thế động cơ theo kế hoạch sẽ tránh được sự cố ngừng hoạt động không theo kế hoạch lần thứ hai.

Cân nhắc thay thế & Mua hàng

A06B-0033-B077#0008 là một mặt hàng thay thế phổ biến trên các máy CNC lớn được điều khiển bằng Fanuc, nơi sự kết hợp giữa tải trục quán tính cao và các yêu cầu về ổ trục thẳng đứng làm cho dòng αiF có tùy chọn phanh trở thành thông số kỹ thuật tiêu chuẩn của nhà sản xuất máy.

Độ chính xác của số bộ phận đầy đủ là rất cần thiết. B077 xác định loại bộ mã hóa và đầu nối. #0008 xác định tùy chọn phanh. Một động cơ được cung cấp mà không có phanh — hoặc với một biến thể bộ mã hóa khác — sẽ không được lắp đặt như một bộ phận thay thế trực tiếp. Xác nhận cả hai yếu tố của số bộ phận từ bảng tên của động cơ bị lỗi trước khi mua.

Xác minh chức năng phanh sau khi lắp đặt. Sau khi lắp đặt động cơ thay thế, hãy xác minh việc kích hoạt và nhả phanh như một phần của quá trình kiểm tra vận hành. Xác nhận rằng phanh nhả hoàn toàn khi động cơ được cấp điện — việc nhả một phần gây ra quá nhiệt và mài mòn phanh sớm. Xác nhận rằng phanh hoạt động hoàn toàn khi động cơ không được cấp điện — việc hoạt động không hoàn chỉnh trên trục thẳng đứng là mối nguy hiểm về an toàn.

Sao lưu tham số trước khi tháo rời. Sao lưu toàn bộ bộ tham số CNC trước khi bắt đầu tháo động cơ. Trên các máy lớn với các bộ tham số đa trục phức tạp, việc tái tạo các tham số trục chỉ từ tài liệu là tốn thời gian và dễ xảy ra lỗi.

Đơn vị mới so với đơn vị được tân trang. Cả hai đều có sẵn thông qua mạng lưới dịch vụ được ủy quyền của Fanuc và các trung tâm sửa chữa của bên thứ ba đủ điều kiện. Đối với các động cơ dòng αiF được tân trang, hãy xác minh rằng việc thay thế vòng bi, xác thực bộ mã hóa, kiểm tra phanh và kiểm tra hiệu suất đã được hoàn thành. Đặc biệt, cụm phanh nên được xác nhận về mô-men xoắn giữ hoàn toàn — phanh bị mòn hoặc nhiễm bẩn trên trục thẳng đứng lớn đại diện cho rủi ro an toàn thực sự nếu không được xác định trước khi động cơ hoạt động trở lại.

Câu hỏi thường gặp

Q1. Điều gì làm cho dòng αiF khác biệt với dòng αi và αis tiêu chuẩn? αiF là dòng động cơ servo khung lớn, quán tính cao của Fanuc. Nó được thiết kế cho các ứng dụng trục tải nặng mà quán tính tải quá lớn đối với động cơ khung tiêu chuẩn hoặc khung nhỏ gọn để kiểm soát ổn định. αiF cung cấp mô-men xoắn đầu ra cao hơn và tỷ lệ quán tính thuận lợi hơn cho tải nặng — nó không phải là sự thay thế cho động cơ αi hoặc αis trên các trục nhẹ hơn, cũng như các động cơ đó không phù hợp để thay thế αiF trên các trục nặng.

Q2. Mã tùy chọn #0008 có nghĩa là gì và nó có bắt buộc đối với ứng dụng của tôi không? Mã tùy chọn #0008 cho biết phanh giữ tích hợp được cài đặt tại nhà máy. Phanh sẽ hoạt động khi động cơ không được cấp điện, giữ trục chống lại trọng lực hoặc tải dư. Nó là bắt buộc đối với các trục thẳng đứng và bất kỳ ứng dụng nào mà trục không có điện phải đứng yên mà không cần dựa vào mô-men xoắn của bộ điều khiển servo. Không thể thay thế an toàn biến thể không có phanh trên các trục này.

Q3. Phanh giữ có dừng trục trong quá trình dừng khẩn cấp không? Không. Phanh giữ là thiết bị giữ tĩnh, không phải phanh dừng động. Bộ điều khiển servo giảm tốc trục trong quá trình dừng khẩn cấp; phanh sẽ hoạt động sau khi trục dừng lại để giữ nó ở vị trí. Sử dụng phanh để dừng động sẽ gây ra mài mòn nhanh chóng và hỏng phanh sớm.

Q4. Hậu tố B077 có thể thay thế cho các biến thể hậu tố B0xx khác không? Không. Hậu tố chỉ định loại bộ mã hóa và cấu hình đầu nối. Các biến thể hậu tố khác nhau có hình dạng đầu nối hoặc giao thức bộ mã hóa không tương thích, ngăn cản việc lắp đặt trực tiếp mà không cần sửa đổi cáp hoặc dây điện. Số bộ phận đầy đủ bao gồm B077 và #0008 phải khớp chính xác với động cơ ban đầu.

Q5. Cần xác nhận những gì sau khi lắp đặt A06B-0033-B077#0008 thay thế? Khôi phục các tham số trục của bộ điều khiển CNC từ bản sao lưu, sau đó xác minh chức năng phanh — xác nhận phanh nhả hoàn toàn khi động cơ được cấp điện và phanh hoạt động hoàn toàn khi động cơ không được cấp điện. Khôi phục và xác thực giới hạn hành trình phần mềm trước khi đưa trục trở lại hoạt động. Trên các trục thẳng đứng, thực hiện di chuyển thủ công có kiểm soát để xác nhận trục giữ vị trí chính xác khi phanh được kích hoạt trước khi chạy các chu trình tự động.
