Fanuc A06B-0078-B403 αis Series Compact AC Servo Motor cho trục máy công cụ CNC

FANUC · AC SERVO MOTOR · αIS SERIES

Tổng quan sản phẩm

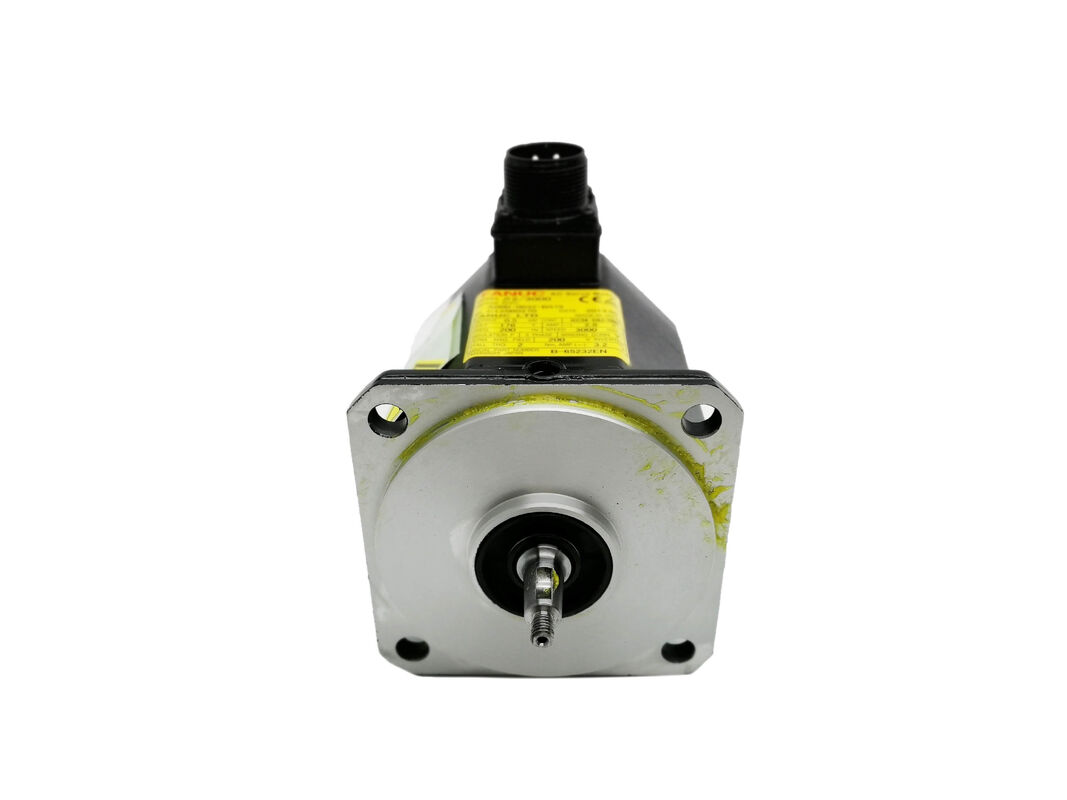

Fanuc A06B-0078-B403 là một động cơ servo AC không chải nhỏ gọn từ dòng αis của Fanuc.Nó được xây dựng đặc biệt để tích hợp với Fanuc αi series servo amplifier module, hoạt động như là một phần của một hệ thống ổ đĩa và động cơ hoàn toàn phù hợp trong môi trường máy công cụ CNC và tự động hóa nhà máy.

Khi các động cơ dòng αi tiêu chuẩn nhắm vào các ứng dụng trục trung bình đến lớn, chỉ định αis phản ánh một gói tối ưu cho trục nơi không gian vật lý bị hạn chế, khối lượng di chuyển thấp hơn,hoặc nhiều trục servo chia sẻ một dấu chân máy nhỏ gọnĐộng cơ cung cấp độ chính xác vị trí và phản hồi cấp Fanuc trong một khung nhỏ hơn mà không bước ra ngoài hệ sinh thái αi ,quản lý tham số tương tự thông qua bộ điều khiển CNC.

Phương hậu B403 không phải là một mô tả chung. Nó xác định biến thể mã hóa và cấu hình đầu nối của động cơ, trực tiếp xác định khả năng tương thích của cáp và ghép nối khuếch đại.Nhận được hậu tố đúng là quan trọng như việc có được số mô hình cơ sở đúng đặc biệt là khi mua một đơn vị thay thế cho một máy hiện có.

Các thông số kỹ thuật chính

Những gì αis Series được thiết kế cho

Định nghĩa αis tồn tại vì một lý do.và các series αis nhắm mục tiêu các ứng dụng mà không cần các torque headroom của một khung lớn hơn nhưng cần cùng một giải pháp mã hóaMột vài điều nổi bật về cách định vị động cơ này:

Dấu chân nhỏ gọn mà không ảnh hưởng đến chất lượng phản hồi.Dòng αis sử dụng cùng kiến trúc mã hóa hàng loạt được tìm thấy trên toàn bộ dòng αi. Điều đó có nghĩa là dữ liệu vị trí độ phân giải cao, phát hiện lỗi mã hóa thời gian thực,và nhận dạng khuếch đại liền mạch bất kể kích thước vật lý của động cơSự nhỏ gọn không phải là cái giá của sự toàn vẹn phản hồi.

Khớp với hệ sinh thái gia tăng αi.A06B-0078-B403 kết nối với αi series servo amplifier module bên trong Fanuc CNC cabinets.tự động tải đúng mô hình động cơ mà không cần nhập tham số bằng tayĐối với các nhà chế tạo máy và kỹ sư dịch vụ, điều này loại bỏ một nguồn lỗi thiết lập phổ biến trong quá trình thay thế hoặc mở rộng hệ thống.

Ưu điểm mã hóa hàng loạt trong môi trường công nghiệp.Chuyển tiếp hàng loạt kỹ thuật số vốn có khả năng chống tiếng ồn hơn các tín hiệu giải quyết analog qua các đường cáp dài trong môi trường máy công cụ ồn ào điện.Bộ mã hóa αis cũng hỗ trợ các chế độ vị trí tuyệt đối hoặc gia tăng tùy thuộc vào biến thể mã hóa cụ thể.

Thích hợp cho các máy đa trục với không gian hạn chế.Trên các máy mà ba, bốn hoặc năm trục servo được đóng gói vào một cấu trúc nhỏ gọn√ khung nhỏ hơn αis cho phép các kỹ sư đáp ứng các yêu cầu mô-men xoắn và tốc độ mà không cần thiết kế lại vỏ cơ học xung quanh một cơ thể động cơ lớn hơn.

Các ứng dụng điển hình

A06B-0078-B403 xuất hiện nhất quán trong nền tảng CNC và tự động hóa nơi cần một trục phụ trợ nhỏ, đáng tin cậy như một phần của một máy Fanuc lớn hơn:

• Đặt vị trí của vòng quay CNC và phần đục
• Các trục truyền đổi công cụ tự động
• Bàn quay CNC và điều khiển đầu chỉ mục
• Các trục phụ trợ trung tâm gia công nhỏ gọn
• Máy nghiêng năm trục và động cơ trục xoay
• Máy điều khiển khớp cánh tay robot Fanuc
• Động trục nghiền chính xác định dạng nhỏ
• Đặt vị trí người tải và chuyển bộ phận

Khả năng tương thích ổ đĩa và bộ điều khiển

A06B-0078-B403 hoạt động trong các mô-đun khuếch đại servo dòng αi của Fanuc, được đặt trong tủ CNC chạy các dòng bộ điều khiển Fanuc bao gồm Series 0i, 16i, 18i, 21i, 30i, 31i và 32i.Động cơ và bộ khuếch đại giao tiếp thông qua FSSB của Fanuc (Fanuc Serial Servo Bus) hoặc kết nối bộ mã hóa hàng loạt trực tiếp tùy thuộc vào kiến trúc tủ cụ thể.

Bởi vì động cơ được tự động xác định bởi bộ khuếch đại thông qua giao diện mã hóa, tải tham số phần lớn là tự động trong cấu hình tiêu chuẩn.Bất kỳ thiết bị thay thế nào cũng nên được xác nhận với các thông số sao lưu của máy để xác nhận rằng dữ liệu điều chỉnh cụ thể của trục ∼ giới hạn gia tốc, giới hạn mô-men xoắn, ranh giới du lịch phần mềm được khôi phục đúng sau khi thay thế động cơ.

Các bộ cáp cho A06B-0078-B403 được xác định bởi thông số kỹ thuật kết nối B403. Cả cáp điện và cáp mã hóa phải phù hợp với kiểu kết nối và giao thức mã hóa của hậu tố cụ thể này.Giữ các dây cáp gốc từ một động cơ hỏng khi có thể, hoặc các cáp thay thế nguồn thông qua Fanuc hoặc một nhà phân phối được ủy quyền sử dụng sơ đồ dây cáp máy gốc.

Ghi chú về nguồn cung cấp thay thế

A06B-0078-B403 là một đơn vị thường được thay thế trong máy CNC Fanuc do quy mô của cơ sở được cài đặt chạy động cơ loạt αis trên toàn cầu.

Số bộ phận đầy đủ phải phù hợp chính xác.hoặc các biến thể hậu tố khác type encoder and connector orientation can differ in ways that prevent installation without cable modification or parameter changes.

Cả các đơn vị mới và tái chế đều có sẵn thông qua mạng lưới dịch vụ được ủy quyền của Fanuc và các trung tâm tái tạo động cơ servo của bên thứ ba.Các đơn vị tái chế từ các nguồn có uy tín là một lựa chọn khả thi cho ngân sách bảo trì nhạy cảm với chi phí, với điều kiện người xây dựng lại thay thế vòng bi, kiểm tra bộ mã hóa và xác nhận đơn vị theo thông số kỹ thuật hiệu suất của Fanuc trước khi vận chuyển.

Câu hỏi thường gặp

A06B-0078-B403 tương thích với bộ điều khiển CNC Fanuc nào?Nó tương thích với các hệ thống Fanuc CNC sử dụng các mô-đun khuếch đại servo series αi, bao gồm các dòng bộ điều khiển 0i, 16i, 18i, 21i, 30i, 31i và 32i.Xác nhận các mô-đun khuếch đại cụ thể và cấu hình khe trước khi lắp đặt.

Q2. Sự khác biệt giữa loạt động cơ αi và αis là gì?Danh hiệu αis chỉ ra một biến thể nhỏ gọn, khung hình nhỏ của loạt αi. The αis motors share the same serial encoder architecture and amplifier compatibility as the standard αi series but are optimized for applications where a smaller physical footprint is required without leaving the Fanuc servo ecosystem.

Q3. Có phải hậu tố B403 có thể thay thế với các biến thể hậu tố B4xx khác không?Không, hậu tố xác định loại mã hóa và cấu hình đầu nối. Thay thế một biến thể hậu tố khác như B400 hoặc B402 có thể dẫn đến sự không phù hợp của đầu nối,không tương thích giao thức mã hóaLuôn luôn thay thế bằng số bộ phận chính xác.

A06B-0078-B403 có yêu cầu cài đặt tham số bằng tay sau khi lắp đặt không?Trong hầu hết các cấu hình tiêu chuẩn, bộ khuếch đại dòng αi đọc dữ liệu mã hóa động cơ từ bộ mã hóa hàng loạt tự động khi bật điện và tải các thông số mô hình động cơ tương ứng.Các thông số cụ thể về trục ️ giới hạn đường đi, giới hạn mô-men xoắn, cài đặt gia tốc nên được khôi phục từ hồ sơ sao lưu tham số của máy sau khi thay thế động cơ.

Q5. Các đơn vị tái chế là một lựa chọn đáng tin cậy cho động cơ này?Vâng, miễn là nhà sản xuất lại thay thế vòng bi, kiểm tra và xác nhận bộ mã hóa, và kiểm tra hiệu suất của đơn vị theo thông số kỹ thuật của Fanuc trước khi giao hàng.Đối với máy sản xuất quan trọng, yêu cầu tài liệu về quá trình tái chế và kết quả thử nghiệm trước khi chấp nhận một đơn vị tái chế.
