Fanuc A06B-0085-B103 — Động cơ Servo AC dòng αis cho trục CNC nhỏ gọn & Bộ truyền động tự động hóa chính xác

FANUC · ĐỘNG CƠ SERVO AC · DÒNG αis

Tổng quan sản phẩm

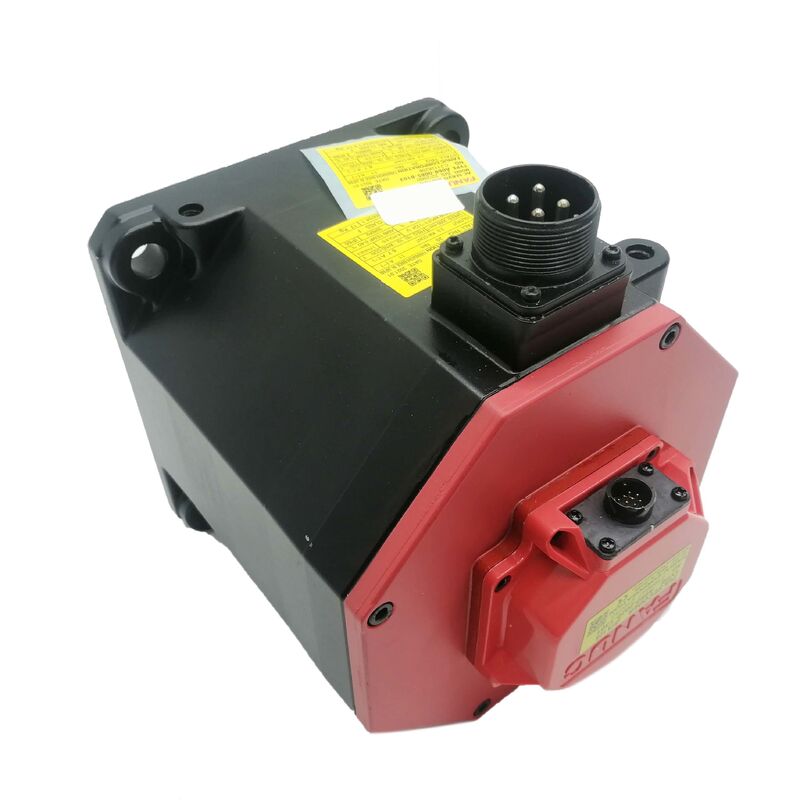

Fanuc A06B-0085-B103 là động cơ servo AC không chổi than thuộc dòng αis của Fanuc — dòng khung nhỏ gọn của nền tảng động cơ servo αi của Fanuc. Được thiết kế để sử dụng trong hệ sinh thái bộ truyền động servo tích hợp của Fanuc, nó mang lại hiệu suất bộ mã hóa cấp αi đầy đủ và khả năng tương thích bộ khuếch đại cho các trục máy nơi không gian vật lý, trọng lượng hoặc mật độ đa trục làm cho khung động cơ nhỏ hơn trở thành lựa chọn kỹ thuật phù hợp.

Đây không phải là phiên bản cắt giảm của động cơ lớn hơn. Dòng αis được phát triển như một dòng sản phẩm chuyên dụng, không phải là phiên bản thu nhỏ — có nghĩa là kiến trúc bộ mã hóa nối tiếp, tự động nhận dạng bộ khuếch đại và hành vi tích hợp ở cấp hệ thống giống hệt như những gì được tìm thấy trên toàn bộ dòng αi của Fanuc. Động cơ αis kết nối với các mô-đun bộ khuếch đại giống nhau, giao tiếp qua giao diện nối tiếp giống nhau và được cấu hình thông qua môi trường bộ điều khiển CNC giống như mọi động cơ khác trong họ αi.

Hậu tố B103 là cụ thể và có ý nghĩa. Nó xác định loại bộ mã hóa và cấu hình đầu nối cho đơn vị này — các chi tiết xác định cáp nào phù hợp, mô-đun bộ khuếch đại nào tương thích và liệu động cơ có lắp đặt trực tiếp vào máy hiện có mà không cần sửa đổi dây hay không. Đặc biệt đối với việc tìm nguồn thay thế, số bộ phận đầy đủ bao gồm cả hậu tố B103 phải được khớp chính xác.

Thông số kỹ thuật chính

Góc nhìn kỹ thuật: Tại sao dòng αis tồn tại

Dòng sản phẩm động cơ servo của Fanuc bao phủ một phạm vi rộng các lớp quán tính và kích thước khung vì các máy sử dụng chúng cũng rất đa dạng. Dòng αis giải quyết một phần cụ thể của phạm vi đó — các trục nhỏ gọn trên máy CNC và thiết bị tự động hóa nơi yêu cầu mô-men xoắn và tốc độ nằm trong khả năng của động cơ khung nhỏ, và nơi việc lắp đặt động cơ lớn hơn sẽ yêu cầu thiết kế lại cấu trúc cơ khí xung quanh nó.

A06B-0085-B103 phù hợp với hồ sơ đó. Một vài đặc điểm đáng hiểu trước khi chỉ định hoặc thay thế nó:

Bộ mã hóa nối tiếp với truyền dữ liệu kỹ thuật số. Dòng αis không sử dụng bộ giải mã tương tự hoặc bộ mã hóa tăng dần với giao diện tương tự. Truyền dữ liệu nối tiếp sạch hơn trong môi trường máy công cụ có nhiễu điện, ít bị suy giảm tín hiệu liên quan đến chiều dài cáp và có khả năng mang dữ liệu chẩn đoán lỗi cùng với các giá trị vị trí — tất cả những điều này làm giảm khả năng xảy ra lỗi vị trí không giải thích được hoặc lỗi gây phiền nhiễu trong quá trình sử dụng.

Tự động nhận dạng bộ khuếch đại khi bật nguồn. Khi A06B-0085-B103 được kết nối với bộ khuếch đại servo dòng αi tương thích, bộ truyền động sẽ đọc dữ liệu nhận dạng động cơ từ bộ mã hóa và tự động tải các tham số mô hình động cơ tương ứng. Hành vi này loại bỏ một lớp thiết lập thủ công khỏi cả việc vận hành ban đầu và thay thế động cơ — và loại bỏ một lớp lỗi không khớp tham số có thể mất thời gian để theo dõi.

Kích thước khung nhỏ gọn cho cấu hình trục dày đặc. Trên các máy có nhiều trục servo được đóng gói trong một thể tích cấu trúc hạn chế — trục phụ, bàn quay, bộ thay dao, bộ nạp — kích thước khung αis cho phép máy đáp ứng các yêu cầu chuyển động của nó mà không ảnh hưởng đến thiết kế cơ khí xung quanh thân động cơ lớn hơn.

Độ tin cậy nhất quán trên toàn bộ cơ sở đã lắp đặt. Dòng αis đã tích lũy được lịch sử dịch vụ đáng kể trên toàn ngành sản xuất CNC toàn cầu. Các chế độ lỗi của nó được các kỹ sư dịch vụ của Fanuc và các trung tâm sửa chữa động cơ bên thứ ba đủ điều kiện hiểu rõ, hỗ trợ cả kế hoạch bảo trì phòng ngừa và quay trở lại hoạt động nhanh chóng khi xảy ra lỗi.

Các ứng dụng điển hình

A06B-0085-B103 được tìm thấy thường xuyên nhất trong các máy CNC đa trục và hệ thống tự động hóa nơi bộ truyền động Fanuc là nền tảng ghi nhận và yêu cầu một trục servo nhỏ gọn, đáng tin cậy:

• Trục phụ máy tiện CNC — trục phụ, trục đuôi, bộ đỡ ổn định
• Trục cánh tay thay dao tự động và bộ nạp băng đạn
• Định vị trục thứ tư và thứ năm của trung tâm gia công CNC
• Điều khiển bàn quay và đầu nghiêng
• Trục cấp của trung tâm gia công đứng và ngang nhỏ gọn
• Định vị bộ nạp cổng trục và bộ nạp thanh
• Bộ truyền động khớp nối rô-bốt Fanuc trong các ô máy tích hợp
• Trục di chuyển bàn và bộ mài dao chính xác

Tích hợp hệ thống & Khả năng tương thích bộ khuếch đại

A06B-0085-B103 hoạt động với các mô-đun bộ khuếch đại servo dòng Fanuc αi được lắp đặt trong các tủ CNC chạy các dòng bộ điều khiển Series 0i, 16i, 18i, 21i, 30i, 31i và 32i. Giao tiếp giữa động cơ và bộ khuếch đại chạy qua giao diện bộ mã hóa nối tiếp của Fanuc — hoặc thông qua kết nối cáp bộ mã hóa trực tiếp hoặc thông qua kiến trúc FSSB (Fanuc Serial Servo Bus) tùy thuộc vào cấu hình tủ cụ thể.

Chức năng tự động nhận dạng của bộ khuếch đại đọc dữ liệu động cơ từ bộ mã hóa trên mỗi lần bật nguồn. Trong trường hợp thay thế đơn giản, điều này có nghĩa là bộ khuếch đại nhận dạng động cơ mới và tải mô hình động cơ tiêu chuẩn mà không cần nhập tham số thủ công. Những gì nó không khôi phục tự động là các tham số dành riêng cho trục — giới hạn hành trình phần mềm, giá trị kẹp mô-men xoắn, cài đặt tăng tốc và giảm tốc — những thứ này phụ thuộc vào máy và phải được tải lại từ bản sao lưu tham số của máy sau bất kỳ lần thay thế động cơ nào.

Việc khớp cáp với đặc điểm kỹ thuật đầu nối B103 là không thể thương lượng. Hình dạng đầu nối nguồn và đầu nối bộ mã hóa được xác định bởi hậu tố B103 phải khớp với các cụm cáp trong máy. Việc tái sử dụng cáp gốc từ động cơ bị lỗi — miễn là chúng không bị hư hỏng — thường là cách đáng tin cậy nhất. Khi cần cáp mới, hãy tìm nguồn cung ứng thông qua Fanuc hoặc nhà phân phối được ủy quyền sử dụng sơ đồ dây điện gốc của máy làm tài liệu tham khảo.

Cân nhắc thay thế

A06B-0085-B103 là một bộ phận được thay thế thường xuyên trong cơ sở đã lắp đặt Fanuc αis. Các máy được xây dựng trên nền tảng CNC của Fanuc trong hai thập kỷ qua thường sử dụng động cơ dòng αis trên các trục phụ và thứ cấp, và khối lượng lắp đặt đó có nghĩa là số bộ phận này xuất hiện thường xuyên trong việc mua sắm bảo trì và MRO.

Một vài điểm thực tế để lập kế hoạch thay thế:

Độ chính xác của số bộ phận rất quan trọng. B103 không thể thay thế cho B100, B102 hoặc các biến thể liền kề khác. Loại bộ mã hóa và hướng đầu nối khác nhau giữa các mã hậu tố theo những cách sẽ ngăn cản việc lắp đặt trực tiếp mà không cần sửa đổi. Xác nhận số bộ phận đầy đủ từ bảng tên của động cơ bị lỗi trước khi đặt hàng.

Sao lưu tham số trước khi tháo rời. Sao lưu toàn bộ tập hợp tham số của máy trước khi tháo động cơ bị lỗi. Việc khôi phục cài đặt trục sau khi thay thế sẽ nhanh hơn và đáng tin cậy hơn với bản sao lưu hiện tại so với việc cố gắng xây dựng lại tham số chỉ từ tài liệu.

Mới so với đã tân trang. Cả đơn vị mới thông qua mạng lưới phân phối được ủy quyền của Fanuc và đơn vị đã tân trang từ các trung tâm sửa chữa động cơ servo đủ điều kiện đều có sẵn. Đối với các đơn vị đã tân trang, hãy xác minh rằng việc thay thế vòng bi, kiểm tra bộ mã hóa và xác nhận hiệu suất theo thông số kỹ thuật của Fanuc đã được thực hiện và ghi lại trước khi đơn vị được vận chuyển.

Câu hỏi thường gặp

Q1. Những bộ điều khiển CNC Fanuc nào tương thích với A06B-0085-B103? Động cơ tương thích với các hệ thống CNC Fanuc sử dụng mô-đun bộ khuếch đại servo dòng αi, bao gồm các dòng Series 0i, 16i, 18i, 21i, 30i, 31i và 32i. Xác nhận loại mô-đun bộ khuếch đại và định mức công suất cụ thể so với tài liệu điện của máy trước khi lắp đặt.

Q2. Điều gì phân biệt dòng αis với dòng αi tiêu chuẩn? Chỉ định αis cho biết động cơ khung nhỏ gọn trong họ sản phẩm αi. Dòng αis chia sẻ cùng hệ thống bộ mã hóa nối tiếp, khả năng tương thích bộ khuếch đại và hành vi tích hợp CNC như dòng αi tiêu chuẩn — sự khác biệt là kích thước vật lý và phạm vi đầu ra tương ứng, không phải là sự khác biệt về công nghệ hoặc hệ sinh thái.

Q3. Có thể thay thế hậu tố B103 bằng một biến thể B1xx khác trong quá trình thay thế không? Không. Hậu tố mã hóa đặc điểm kỹ thuật bộ mã hóa và cấu hình đầu nối. Các biến thể hậu tố khác nhau trong cùng một số model cơ bản có thể có hình dạng đầu nối không tương thích hoặc giao thức bộ mã hóa. Luôn tìm nguồn thay thế bằng cách sử dụng số bộ phận đầy đủ chính xác từ bảng tên động cơ.

Q4. Việc thay thế A06B-0085-B103 có yêu cầu nhập tham số thủ công tại bộ điều khiển CNC không? Bộ khuếch đại dòng αi tự động tải các tham số mô hình động cơ tiêu chuẩn từ ID bộ mã hóa khi bật nguồn, vì vậy việc nhận dạng động cơ cơ bản là tự động. Các tham số dành riêng cho trục — giới hạn hành trình, cài đặt mô-men xoắn, giá trị tăng tốc — phụ thuộc vào máy và phải được khôi phục từ tệp sao lưu tham số sau khi hoàn tất việc thay thế.

Q5. Cần kiểm tra những gì khi đánh giá A06B-0085-B103 đã tân trang? Tối thiểu, hãy xác nhận rằng đơn vị tân trang đã thay thế vòng bi, kiểm tra và xác nhận cụm bộ mã hóa nối tiếp, và thực hiện kiểm tra hiệu suất chức năng theo thông số kỹ thuật của động cơ Fanuc trước khi vận chuyển. Yêu cầu tài liệu bằng văn bản về quy trình tân trang và kết quả kiểm tra, đặc biệt đối với các động cơ dành cho trục có tải trọng cao hoặc yêu cầu độ chính xác cao.
