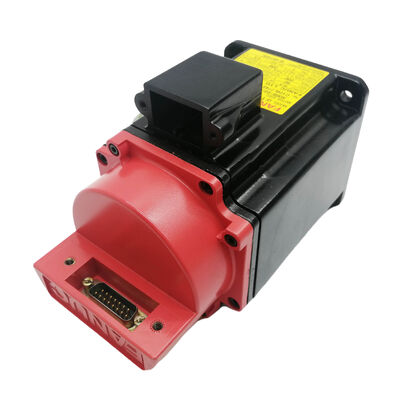

Fanuc A06B-0373-B575#7008 — Động cơ Servo AC Alpha A2/3000, Trục có then, Chống nước IP67, Bộ mã hóa A64

Tổng quan sản phẩm

Mã sản phẩm: A06B-0373-B575#7008

Cũng được tìm kiếm với tên: A06B0373B575, FANUC A06B-0373-B575#7008, A06B-0373-B575 7008

Mã sản phẩm thay thế: A06B-0373-B575#0008

Mô hình động cơ: Alpha A2/3000 (1-OSP/3000)

Phân loại: Động cơ Servo AC không chổi than Fanuc Original Alpha Series — Mô-men xoắn dừng 2 Nm, 3.000 vòng/phút, Trục thẳng có rãnh then, Không có phanh, Bộ mã hóa tăng dần A64, Chống nước IP67

Thông số kỹ thuật

Vị trí của động cơ này — Thế hệ Alpha gốc

A06B-0373-B575#7008 là một động cơ dòng Fanuc Alpha gốc — không phải αiS, không phải αiF, không phải αi bất kỳ. Nó thuộc thế hệ đầu tiên của động cơ Fanuc alpha đã cung cấp năng lượng cho một lượng lớn máy công cụ CNC trong suốt những năm 1990 và kéo dài sang những năm 2000. Hiểu rõ sự khác biệt về thế hệ này không phải là lý thuyết — mà là thiết yếu về mặt vận hành. Dòng động cơ alpha gốc và thế hệ αi sau này sử dụng các giao thức bộ mã hóa khác nhau, giao diện bộ khuếch đại khác nhau và các bộ tham số khác nhau. Chúng không tương thích chéo mà không có nâng cấp toàn hệ thống.

Đối với các cơ sở duy trì máy được điều khiển bởi Fanuc Series 0, 15, 16 hoặc 18 CNC với bộ khuếch đại SVU alpha gốc, A06B-0373-B575#7008 đơn giản là động cơ phù hợp. Không có bộ thay thế tương thích αi hiện đại nào có thể lắp trực tiếp vào hệ thống ổ đĩa hiện có mà không cần chuyển đổi bộ khuếch đại cùng lúc. Khi động cơ này bị lỗi, việc thay thế tương đương là một động cơ alpha dòng A06B-0373 khác — bộ phận này.

A2/3000 đặt động cơ này vào phân khúc thấp, nhỏ gọn của dòng servo alpha gốc. Mô-men xoắn dừng hai Newton-mét và tốc độ tối đa 3.000 vòng/phút mô tả một động cơ nhỏ, nhanh được chế tạo cho các trục định vị nhẹ trên máy công cụ nhỏ gọn, các ổ đĩa phụ trên thiết bị đa trục và các ứng dụng khớp nối robot Fanuc nơi kích thước động cơ nhỏ và định vị vòng kín đáng tin cậy là các yêu cầu chi phối.

Hậu tố #7008 — Chống nước IP67 có rãnh then: Chi tiết cấu hình quan trọng

Hậu tố trong mã sản phẩm động cơ Fanuc không phải là mã sửa đổi hay mã lô. Nó mã hóa các chi tiết vật lý và cấu hình cụ thể làm cho động cơ phù hợp hoặc không phù hợp với máy mà nó được thiết kế. #7008 trên động cơ này truyền đạt hai sự thật dứt khoát:

Trục có rãnh then. Trục thẳng được gia công với rãnh then để khớp cơ khí dương giữa trục động cơ và trục khớp nối. Ở mô-men xoắn dừng 2 Nm, then truyền mô-men xoắn thông qua khớp cắt thay vì chỉ dựa vào kẹp ma sát — điều quan trọng đối với các trục đảo chiều thường xuyên và nơi rung động có thể làm cho khớp nối chỉ dựa vào ma sát bị lỏng theo thời gian sử dụng. Trục khớp nối trên máy phải có lỗ then để khớp. Lỗ có rãnh then không thể khớp đúng với trục có rãnh then — độ sâu rãnh then ngăn cản tiếp xúc lỗ-trục đúng cách ở phía không có rãnh then.

Chống nước IP67 là tiêu chuẩn trên bộ phận này. Các biến thể hậu tố #7076 và #7008 trong dòng B575 có khả năng chống nước IP67 — chống nước ngâm tạm thời ở độ sâu một mét trong tối đa ba mươi phút. Trong môi trường máy công cụ, IP67 có nghĩa là động cơ có thể chịu được dòng chảy chất làm mát trực tiếp, tia chất làm mát áp suất cao và chất làm mát đọng lại trong khu vực lắp động cơ mà không làm ảnh hưởng đến cách điện cuộn dây hoặc bộ phận bên trong bộ mã hóa. Biến thể cơ sở #7000 tiêu chuẩn cũng có IP67 theo thông số kỹ thuật A2/3000 ở cấp độ hậu tố này — được xác minh trên nhiều hồ sơ nhà cung cấp cho thấy khung 10 lb (~4.5 kg) là cấu trúc kín tiêu chuẩn.

Thông điệp thực tế: nếu động cơ bị lỗi của máy là #7008, bộ phận thay thế cũng phải là #7008 — không phải vì hậu tố đại diện cho dữ liệu hiệu suất, mà vì nó xác nhận hình dạng trục khớp với trục khớp nối hiện có và mức độ kín nước khớp với môi trường chất làm mát của máy.

Bộ mã hóa tăng dần A64: Khả năng tương thích và yêu cầu vận hành

A64 được trang bị trên A06B-0373-B575#7008 là một bộ mã hóa tăng dần song song cung cấp 64.000 xung mỗi vòng quay. Nó là thiết bị phản hồi tiêu chuẩn cho dòng động cơ Fanuc alpha gốc và được ghép nối đặc biệt với giao diện bộ mã hóa của bộ khuếch đại alpha SVU gốc.

Ba điểm vận hành và tương thích quan trọng ở đây:

Mỗi lần bật nguồn đều yêu cầu một lần di chuyển tham chiếu (homing). A64 là bộ mã hóa tăng dần — nó không giữ vị trí trục sau khi mất điện. Khi hệ thống CNC bật nguồn, mọi trục được trang bị động cơ bộ mã hóa A64 đều không có dữ liệu vị trí cho đến khi nó thực hiện chu trình homing để tìm điểm đánh dấu tham chiếu của nó. Trên các máy công cụ nhỏ gọn có hành trình trục ngắn, chu trình này mất vài giây. Chuỗi khởi động của máy tự động tính đến điều này. Đây không phải là lỗi; đây là hành vi bình thường của bộ mã hóa tăng dần.

A64 không tương thích với bộ khuếch đại dòng αi. A64 sử dụng giao diện tín hiệu bộ mã hóa song song của nền tảng alpha gốc. Bộ khuếch đại Fanuc αi ( αiSV) mong đợi giao thức bộ mã hóa nối tiếp của động cơ αiS và αiF. Hai giao diện này khác nhau về điện và logic ở cấp độ đầu nối và giao thức. Không có cài đặt tham số nào làm cho bộ khuếch đại αiSV đọc bộ mã hóa A64 một cách chính xác. A06B-0373-B575#7008 phải được điều khiển bởi bộ khuếch đại Fanuc alpha SVU gốc để hoạt động.

64.000 ppr cung cấp độ phân giải đủ cho các ứng dụng của động cơ này. Ở 64.000 xung mỗi vòng quay trên vít me bước 5mm được ghép nối trực tiếp, vòng lặp định vị đóng ở độ phân giải khoảng 78 nanomet mỗi xung. Đối với các trục định vị nhỏ gọn và khớp nối robot mà động cơ này phục vụ, chất lượng phản hồi này hỗ trợ độ chính xác định vị mà các ứng dụng này yêu cầu.

Trục thẳng có rãnh then và IP67: Sự kết hợp quan trọng trên các trục máy công cụ

Sự kết hợp của trục thẳng có rãnh then và chống nước IP67 trong một thân động cơ 4.5 kg phản ánh logic thiết kế đơn giản cho các ứng dụng servo máy công cụ.

Trục thẳng có rãnh then là giao diện khớp nối cho các máy mà bộ phận được dẫn động — puli, mặt bích khớp nối, trục bánh răng — có lỗ then. Then đảm bảo truyền mô-men xoắn dương dưới tải đảo chiều và rung động mà không có nguy cơ trượt khớp nối mà trục trơn chỉ dựa vào kẹp ma sát có thể phát triển theo thời gian sử dụng. Ở mức 2 Nm, ứng suất cơ học lên then là vừa phải — cấu hình rãnh then liên quan đến khả năng tương thích giao diện khớp nối và độ an toàn lâu dài, không phải truyền mô-men xoắn ở giới hạn vật liệu.

Chống nước IP67 là lựa chọn thực tế cho động cơ được lắp đặt ở bất kỳ đâu gần vùng cắt của máy công cụ CNC. Môi trường chất làm mát trong trung tâm gia công hoặc máy tiện CNC rất khắc nghiệt — sương mù chất làm mát, tia chất làm mát định hướng, chất làm mát tích tụ trong các túi và khu vực lắp đặt. IP65 bảo vệ chống tia nước định hướng nhưng không chống ngâm. IP67 bao gồm ngâm tạm thời, có nghĩa là nó xử lý các điều kiện đọng nước và tràn xảy ra khi hệ thống cung cấp chất làm mát của máy được hướng về vùng làm việc thay vì được quản lý cẩn thận xung quanh nó. Đối với động cơ được lắp trên trục nhỏ gọn bên trong vỏ máy nơi hành vi của chất làm mát không phải lúc nào cũng có thể dự đoán được, IP67 là tiêu chuẩn mặc định phù hợp.

Không có phanh: Phù hợp cho các trục ngang và trục chịu tải đối xứng

Chỉ định cơ sở B575 xác nhận động cơ này không có phanh điện từ. Vị trí khi nghỉ được duy trì bởi khóa servo của bộ khuếch đại alpha — vòng lặp định vị hoạt động, bộ mã hóa A64 báo cáo vị trí trục liên tục và bộ khuếch đại điều chỉnh theo góc lệnh.

Trên các trục ngang và bất kỳ trục nào không có lực hấp dẫn ròng tác dụng dọc theo hướng quay trục, khóa servo hoàn toàn đầy đủ. Trục giữ vị trí lệnh một cách đáng tin cậy khi bộ khuếch đại hoạt động. Không có mạch phanh 24V, không có rơle phanh, không có thời gian phanh trong chuỗi khởi động và tắt máy.

Biến thể phanh của A2/3000 — dòng A06B-0373-B169 — có phanh giữ bằng lò xo cho các trục thẳng đứng và các trục nghiêng yêu cầu giữ cơ khí khi tắt servo. Nếu động cơ bị lỗi của máy là B169 (biến thể phanh), thì B575 không phải là bộ phận thay thế phù hợp trên trục thẳng đứng hoặc trục chịu tải trọng lực. Xác nhận cấu hình phanh của động cơ gốc trước khi đặt hàng.

Các biến thể dòng A06B-0373-B575

Tất cả các biến thể đều chia sẻ cùng thân động cơ A2/3000, mô-men xoắn dừng, tốc độ và bộ mã hóa. #7008 là cấu hình trục có rãnh then được làm kín IP67 — việc khớp chính xác với hình dạng trục khớp nối trên máy là bước thay thế thiết yếu.

Khả năng tương thích bộ khuếch đại và CNC

A06B-0373-B575#7008 yêu cầu bộ khuếch đại Fanuc dòng Alpha SVU gốc — bộ điều khiển servo alpha thế hệ đầu tiên, không phải thế hệ αi theo sau. Các nền tảng CNC tương thích bao gồm Fanuc Series 0, 15, 16 và 18 trên bộ khuếch đại alpha thế hệ gốc, cũng như bộ điều khiển robot Fanuc cùng thời (tương đương nền tảng R-J2, R-J3).

Động cơ này không tương thích với:

• Bộ khuếch đại Fanuc αiSV (thế hệ αi)
• Bộ khuếch đại Fanuc dòng β hoặc βi
• Bất kỳ bộ khuếch đại nào yêu cầu đầu vào giao thức bộ mã hóa nối tiếp

Khi lắp đặt động cơ này làm bộ phận thay thế, hãy xác minh bộ khuếch đại là biến thể SVU alpha gốc phù hợp và các tham số trục — mã loại động cơ, giới hạn dòng điện và tốc độ tối đa — được đặt cho thông số kỹ thuật A2/3000. Sai lệch tham số sẽ gây ra hành vi servo không ổn định hoặc lỗi bộ khuếch đại ngay cả khi động cơ đúng về mặt điện.

Ứng dụng điển hình

Các trục cấp liệu máy công cụ CNC nhỏ gọn trên hệ thống ổ đĩa alpha gốc. Các trục X, Y và Z trên trung tâm gia công khổ nhỏ, máy tiện CNC và máy mài tròn được điều khiển bởi Fanuc Series 0 hoặc 16 với bộ khuếch đại SVU alpha gốc, nơi mô-men xoắn dừng 2 Nm và giới hạn 3.000 vòng/phút khớp với tải trục và yêu cầu tốc độ.

Các trục khớp nối robot Fanuc trên robot thế hệ đầu tiên và thứ hai. Động cơ trục khớp nối trên robot công nghiệp Fanuc thế hệ đầu, sử dụng khung động cơ 1-OSP/3000, nơi chống nước IP67 và bộ mã hóa A64 phản ánh thông số kỹ thuật robot gốc cho khớp nối.

Các trục phụ và trục phụ trên trung tâm gia công CNC cỡ trung. Các trục định vị phụ, ổ đĩa bàn xoay và cơ cấu trục B trên máy sử dụng hệ thống ổ đĩa alpha gốc để cung cấp năng lượng cho nhiều kích cỡ trục khác nhau, và khung A2/3000 xử lý phần tải trục nhẹ hơn.

Thay thế trên các máy vẫn chạy bộ khuếch đại alpha gốc. Bất kỳ máy nào được điều khiển bởi Fanuc được chế tạo dựa trên ổ đĩa SVU alpha gốc và có một hoặc nhiều động cơ A06B-0373-B575 đang hoạt động, nơi một bộ phận bị lỗi yêu cầu thay thế tương đương để khôi phục sản xuất mà không cần chuyển đổi hệ thống ổ đĩa.

Câu hỏi thường gặp

Q1: Có thể sử dụng A06B-0373-B575#7008 với bộ khuếch đại Fanuc αiSV hiện đại làm bộ phận thay thế trực tiếp không?

Không — không có chuyển đổi toàn bộ hệ thống ổ đĩa trục. Bộ mã hóa A64 trên động cơ này sử dụng giao diện tăng dần song song của nền tảng alpha gốc, không tương thích về điện và logic với bộ khuếch đại αiSV. Bộ khuếch đại αiSV mong đợi giao thức bộ mã hóa nối tiếp từ động cơ αiS/αiF. Thay thế động cơ này vào bộ khuếch đại αiSV mà không có sự khớp nối động cơ-bộ mã hóa-bộ khuếch đại phù hợp sẽ dẫn đến lỗi giao tiếp bộ mã hóa hoặc mất hoàn toàn phản hồi. Việc thay thế động cơ alpha tương đương yêu cầu bộ khuếch đại SVU alpha gốc phải được giữ nguyên.

Q2: Hậu tố #7008 — nó có chỉ ra bất kỳ thay đổi nào về hiệu suất động cơ so với biến thể #7000 không?

Không thay đổi hiệu suất. Hậu tố #7008 thêm một rãnh then vào trục thẳng so với biến thể trục trơn #7000. Cả hai đều có khả năng chống nước IP67, cùng bộ mã hóa tăng dần A64, mô-men xoắn dừng 2 Nm giống hệt, giới hạn 3.000 vòng/phút và không có phanh. Sự khác biệt chức năng duy nhất là hình dạng khớp nối trục. Trục khớp nối của máy sẽ xác định hậu tố nào là phù hợp — lỗ có rãnh then yêu cầu #7008; lỗ trơn yêu cầu #7000.

Q3: Động cơ này có cần chu trình homing mỗi khi CNC bật nguồn không?

Có. A64 là bộ mã hóa tăng dần không có khả năng giữ vị trí khi tắt nguồn. Mỗi lần bật nguồn CNC đều yêu cầu trục thực hiện một lần di chuyển tham chiếu (homing) để tìm điểm đánh dấu tham chiếu của nó trước khi CNC có thể thiết lập tọa độ máy và vào chế độ hoạt động tự động. Đây là hành vi tiêu chuẩn cho tất cả các động cơ dòng alpha gốc có bộ mã hóa A64 — chuỗi khởi động của máy đã được lập trình để xử lý điều này. Đây không phải là dấu hiệu của sự cố; đây là cách các hệ thống bộ mã hóa tăng dần hoạt động.

Q4: Tại sao khả năng chống nước IP67 lại quan trọng đối với động cơ cụ thể này trong sử dụng máy công cụ CNC?

IP67 cung cấp khả năng bảo vệ chống lại ngâm tạm thời — mạnh mẽ hơn khả năng bảo vệ tia nước định hướng của IP65. Trong môi trường máy công cụ CNC, hành vi của chất làm mát xung quanh động cơ servo thường không thể đoán trước: chất làm mát đọng lại trong các hốc lắp đặt, tia tập trung phản xạ khỏi phôi và đồ gá, và hệ thống làm mát xuyên trục áp suất cao tạo ra các kiểu phun sương tiếp cận động cơ ở xa vùng cắt. Khả năng chống nước IP67 đảm bảo cuộn dây động cơ và bộ mã hóa vẫn được bảo vệ ngay cả khi chất làm mát tích tụ trực tiếp tại thân động cơ. Đối với các trục nhỏ gọn nơi bố trí động cơ gần vùng chất làm mát, IP67 là tiêu chuẩn chống nước phù hợp.

Q5: Sửa chữa có phải là một lựa chọn khả thi cho A06B-0373-B575#7008 bị lỗi, hay nên thay thế ngay lập tức?

Sửa chữa là một lựa chọn đã được thiết lập và hiệu quả về chi phí cho động cơ này. Khung A2/3000 alpha gốc là một động cơ trưởng thành, được ghi chép đầy đủ mà các cơ sở sửa chữa động cơ servo Fanuc đủ điều kiện thường xuyên bảo dưỡng. Các chế độ lỗi phổ biến — mòn ổ trục, suy giảm cách điện cuộn dây, lỗi bộ mã hóa A64 — đều có thể được khắc phục thông qua phục hồi. Đối với các cơ sở vận hành nhiều máy có loại động cơ này, sửa chữa kết hợp với chương trình đổi lõi có thể giảm đáng kể chi phí thay thế mỗi động cơ so với mua mới hoặc đã tân trang. Yêu cầu quan trọng là sử dụng một cơ sở sửa chữa có kinh nghiệm về dòng Fanuc alpha và khả năng kiểm tra động cơ đã sửa chữa trên bộ khuếch đại alpha tương thích, không phải trên giá đỡ kiểm tra servo chung, trước khi trả lại.
