Bộ điều khiển servo trục chính AC FANUC A06B-6044-H008 — Bộ truyền động Analog để điều khiển trục chính CNC

Động lực đằng sau hiệu suất trục chính đáng tin cậy

Có lý do tại sao bộ phận này liên tục xuất hiện trong các xưởng cơ khí từ chối loại bỏ các máy cũ điều khiển bằng FANUC của họ — nó hoạt động, và nó đã hoạt động trong nhiều thập kỷ. Bộ phận FANUC A06B-6044-H008 là một bộ điều khiển servo trục chính AC được xây dựng dựa trên kiến trúc giao diện analog, được thiết kế để kết hợp với Động cơ trục chính AC FANUC Model 6 và thường thấy trên các máy chạy điều khiển FANUC SYSTEM 10/11 ban đầu.

Đây không phải là một thiết bị điện tử mỏng manh. Bộ truyền động được đặt trong một vỏ kim loại anodized chắc chắn, với bảng mạch điều khiển trục chính được gắn chặt vào đỉnh của bộ phận — một bố cục thực tế, dễ bảo trì, giúp việc sửa chữa tại chỗ trở nên đơn giản hơn nhiều so với các thiết kế tích hợp sau này. Nó được sản xuất tại Nhật Bản, tại nhà máy của FANUC gần Núi Phú Sĩ, và chất lượng chế tạo phản ánh nguồn gốc đó.

Nếu máy của bạn gặp sự cố và bộ truyền động này là trung tâm của vấn đề, bạn đang xử lý một bộ phận được hiểu rõ, được tài liệu hóa tốt mà cộng đồng sửa chữa CNC đã phục vụ trong nhiều năm.

Thông số kỹ thuật

Điều gì làm cho bộ phận này trở nên khác biệt

A06B-6044-H008 thuộc về một thời đại mà các bộ truyền động trục chính của FANUC giao tiếp qua tín hiệu analog thay vì các giao thức bus nối tiếp được sử dụng trong các thế hệ bộ khuếch đại sau này. Điều này có nghĩa là CNC gửi lệnh tốc độ dưới dạng điện áp analog, và bộ truyền động phản hồi tương ứng — một đường dẫn tín hiệu đơn giản hơn với ít lớp xử lý kỹ thuật số hơn, nhưng đòi hỏi sự chú ý cẩn thận đến việc định tuyến cáp và che chắn để duy trì tính toàn vẹn tín hiệu sạch.

Loại động cơ trục chính được chọn thông qua một chip ROM trên bảng mạch. Trong trường hợp của H008, ROM trên bo mạch là J11, xác định mối quan hệ giữa bộ truyền động và động cơ, đồng thời điều chỉnh cách bộ phận diễn giải phản hồi và thực hiện điều khiển tốc độ. Việc thay thế bảng mạch trên cùng mà không xác minh khả năng tương thích của ROM là một trong những lỗi phổ biến nhất khi sửa chữa tại chỗ — đáng để kiểm tra kỹ trước khi cấp nguồn.

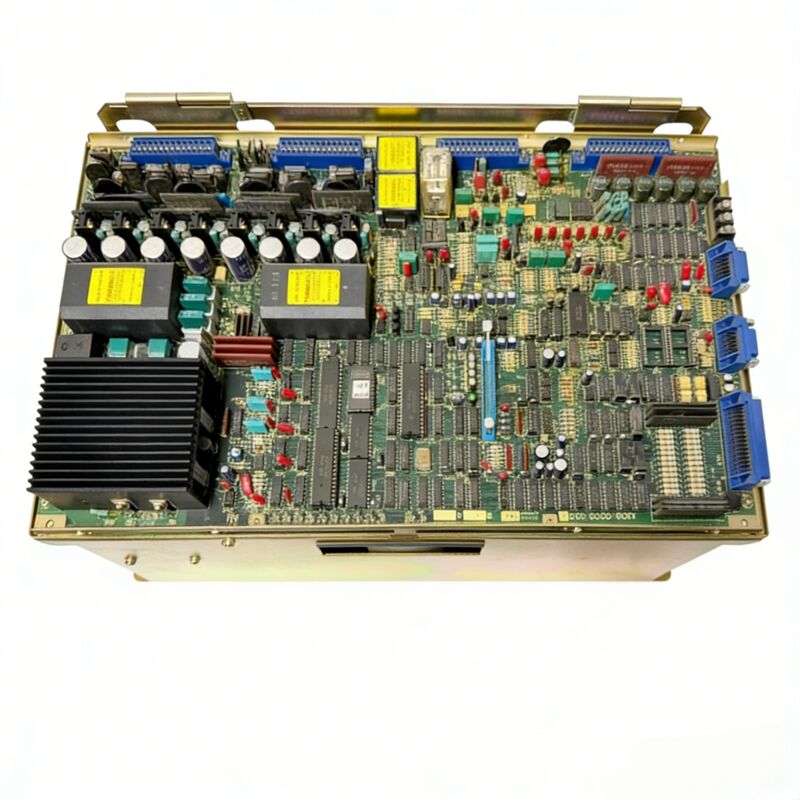

Bảng mạch trục chính A20B-0009-0531 cắm vào đỉnh của khung chính của bộ truyền động. Nó có thể được thay thế độc lập với phần nguồn, đây là một lợi thế thực sự khi lỗi chỉ giới hạn ở phía bảng điều khiển chứ không phải các mô-đun transistor hoặc các thành phần nguồn bên dưới.

Các mã báo lỗi phổ biến và ý nghĩa của chúng

Các kỹ thuật viên tại hiện trường xử lý bộ phận này có thể gặp một vài mã báo lỗi lặp đi lặp lại. Dưới đây là tài liệu tham khảo nhanh cho những mã phổ biến nhất:

• AL-01 (Quá nhiệt động cơ) — Kiểm tra quạt làm mát động cơ, kiểm tra các điều kiện quá tải và làm sạch bất kỳ lối đi khí nào bị tắc.
• AL-05 (Cầu chì nguồn điều khiển bị cháy) — Chỉ ra cầu chì AF2 hoặc AF3; do bảng mạch bị lỗi hoặc điện áp cung cấp bất thường.
• AL-08 (Điện áp đầu vào cao) — Thường do cài đặt sai công tắc chọn điện áp. Xác minh cấu hình 200V so với 230V.
• AL-09 (Quá nhiệt tản nhiệt) — Lỗi quạt làm mát hoặc bụi tích tụ trên các cánh tản nhiệt. Làm sạch và thay thế khi cần thiết.
• AL-11 (Quá áp liên kết DC) — Có thể chỉ ra trở kháng đường dây cao hoặc mô-đun transistor hoặc bảng mạch bị lỗi.

Hiểu các lỗi này trước khi gọi cho cơ sở sửa chữa có thể tiết kiệm đáng kể thời gian chẩn đoán và trao đổi qua lại.

Cân nhắc về nguồn cung và sửa chữa

Hàng tồn kho mới của A06B-6044-H008 rất hiếm — đây không phải là bộ phận mà FANUC vẫn còn sản xuất. Hầu hết các bộ phận có sẵn trên thị trường hiện nay là đã tân trang hoặc đã qua sử dụng, và chất lượng thay đổi đáng kể tùy thuộc vào người đã kiểm tra chúng và những gì họ đã kiểm tra. Đánh giá trên bàn thử nghiệm kỹ lưỡng bằng bộ thử nghiệm FANUC phù hợp và kiểm tra phản hồi vòng kín là cách đáng tin cậy nhất để xác nhận một bộ phận thực sự hoạt động trước khi nó được lắp lại vào máy sản xuất.

Sửa chữa là một lựa chọn khả thi. Cấu trúc mô-đun có nghĩa là các xưởng có kinh nghiệm có thể khắc phục các lỗi phần nguồn, suy giảm tụ điện và lỗi bảng mạch bằng cách thay thế từng bộ phận riêng lẻ thay vì thay thế toàn bộ bộ phận. Đối với các máy mà bộ truyền động này là nút thắt cổ chai để quay lại sản xuất, các tùy chọn sửa chữa trong ngày hoặc ngày hôm sau có sẵn thông qua các nhà cung cấp dịch vụ FANUC chuyên dụng.

Câu hỏi thường gặp

Q1: Bộ truyền động trục chính A06B-6044-H008 được thiết kế để điều khiển động cơ trục chính nào?

A: Bộ phận này được kết hợp với Động cơ trục chính AC FANUC Model 6. Sự kết hợp này được xác định bởi chip ROM J11 trên bảng mạch trục chính A20B-0009-0531. Sử dụng một mô hình động cơ khác mà không thay đổi ROM và cấu hình lại bộ truyền động sẽ dẫn đến hoạt động không chính xác hoặc lỗi báo động.

Q2: Bộ truyền động này có thể được sử dụng với các điều khiển CNC FANUC mới hơn ngoài SYSTEM 10/11 không?

A: Nó được thiết kế cho các điều khiển FANUC SYSTEM 10/11 và giao tiếp qua giao diện analog. Việc tích hợp với các bộ điều khiển FANUC dựa trên bus kỹ thuật số sau này (như Series 16/18/21) thường không đơn giản và thường không được khuyến nghị nếu không có phần cứng giao diện hoặc chuyển đổi bổ sung.

Q3: Chế độ lỗi phổ biến nhất trên bộ phận này là gì?

A: Suy giảm tụ điện trong phần nguồn là lỗi liên quan đến tuổi thọ phổ biến nhất, tiếp theo là lỗi quạt làm mát dẫn đến báo động quá nhiệt tản nhiệt (AL-09). Lỗi bảng mạch trên bảng trục chính cũng phổ biến và thường có chi phí hợp lý hơn để khắc phục so với lỗi mô-đun nguồn.

Q4: Bảng mạch trục chính (A20B-0009-0531) có thể thay thế cho các bộ truyền động khác trong dòng A06B-6044-H không?

A: Không trực tiếp. Mỗi bảng mạch trục chính trong dòng H mang một ROM cụ thể xác định mô hình động cơ tương thích. Ví dụ, H007 sử dụng A20B-0009-0530 với ROM J10. Việc hoán đổi bảng mạch giữa các biến thể có hậu tố H mà không xác minh khả năng tương thích của ROM sẽ gây ra hoạt động không khớp.

Q5: Làm thế nào để tôi biết liệu một bộ phận đã qua sử dụng có được kiểm tra đúng cách trước khi mua không?

A: Hỏi người bán xem bộ phận có được kiểm tra trong điều kiện vòng kín trên bộ thử nghiệm FANUC đang hoạt động hay không — không chỉ cấp nguồn và kiểm tra hư hỏng rõ ràng. Một bài kiểm tra trên bàn thử nghiệm hợp lệ nên xác nhận điều chỉnh tốc độ, đầu ra dòng điện và hoạt động không có lỗi trong phạm vi RPM hoạt động. Các bộ phận chỉ được mô tả là "cấp nguồn" hoặc "kiểm tra bằng mắt" mang rủi ro đáng kể hơn.
