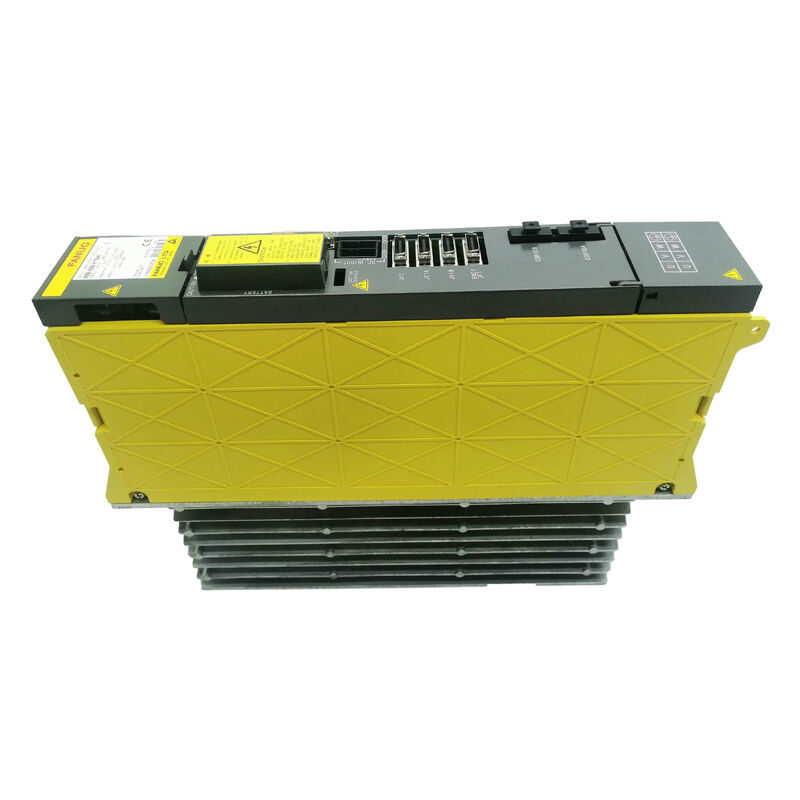

Mô-đun Nguồn Cấp Servo FANUC A06B-6077-H002 Dòng Alpha — Mô-đun Nguồn Cấp Hai Trục Cho Hệ Thống CNC

Bộ Biến Tần Giữ Cho Hai Trục Hoạt Động

Trong bất kỳ hệ thống CNC dòng FANUC Alpha nào, mô-đun nguồn cấp là thành phần mà mọi thứ khác phụ thuộc vào. Nó không trực tiếp di chuyển máy, nhưng nếu không có nó, sẽ không có gì di chuyển cả. Mô-đun FANUC A06B-6077-H002 là mô-đun nguồn cấp dòng Alpha — bộ phận xử lý nguồn AC đầu vào, cấp nguồn cho các mô-đun khuếch đại servo và trục chính trên bus DC, và quản lý phản ứng khi mất điện để máy có thể rút lui an toàn thay vì va chạm khi đèn nhấp nháy.

Đây là một mô-đun có khả năng hai trục, được thiết kế để hoạt động cùng với các bộ khuếch đại servo và trục chính dòng FANUC Alpha trong các cấu hình máy nhỏ gọn. Nó xử lý hai trục được điều khiển và phù hợp với các động cơ dòng Alpha có kích thước nhỏ hơn — thường được ghép nối với các mô-đun trục chính và servo Alpha nhỏ hơn trong máy tiện, trung tâm gia công và các máy công cụ CNC khác mà các mô-đun PSM-11 hoặc lớn hơn sẽ quá khổ so với ứng dụng.

Điện áp bus DC định mức nằm trong khoảng 283–325V, có nguồn gốc từ nguồn cấp 200–230V AC, 50/60Hz đầu vào. Giống như tất cả các PSM FANUC Alpha, A06B-6077-H002 cũng quản lý chức năng phục hồi năng lượng động học — khi mất điện, quán tính quay của động cơ trục chính được chuyển đổi trở lại thành năng lượng điện để cấp nguồn cho bộ điều khiển CNC và hệ thống servo đủ lâu để dừng có kiểm soát hoặc rút dao. Đối với các lần mất điện dưới 100ms, hành vi có thể được tùy chỉnh ở cấp độ tham số để phù hợp với yêu cầu an toàn của máy.

Thông số Kỹ thuật

Chức Năng Thực Tế Của Mô-đun Trong Hệ Thống

A06B-6077-H002 nằm ở phía trước của hệ thống truyền động FANUC Alpha — nó nhận nguồn AC ba pha thô từ bảng điều khiển, chỉnh lưu thành điện áp bus DC cấp cho các mô-đun khuếch đại servo và trục chính, và xử lý năng lượng tái sinh từ quá trình giảm tốc của động cơ. Khi một trục servo phanh gấp, năng lượng phải đi đâu đó; PSM quản lý luồng đó, bảo vệ hệ thống khỏi quá áp trên bus DC.

Chức năng phản ứng khi mất điện là một trong những tính năng ít được thảo luận nhưng quan trọng trong thực tế. Khi nguồn điện lưới bị sụt giảm, bộ điều khiển CNC cần đủ thời gian để thực hiện dừng có trật tự — rút dao, vô hiệu hóa lệnh chuyển động và ghi trạng thái máy vào bộ nhớ không bay hơi. A06B-6077-H002 sử dụng quán tính quay của trục chính đang chạy làm nguồn năng lượng tạm thời trong khoảng thời gian đó. Đó là một giải pháp thông minh cho một vấn đề thực tế, và đó là lý do tại sao máy FANUC có xu hướng dừng một cách êm ái thay vì để dao bị kẹt trong phôi sau một sự cố mất điện.

Mô-đun được thiết kế cho các cấu hình hệ thống Alpha nhỏ hơn — ghép nối với các bộ khuếch đại servo và trục chính Alpha nhỏ gọn cho các máy mà không gian và yêu cầu năng lượng không đòi hỏi các biến thể PSM-26, PSM-30 hoặc PSM-37 lớn hơn. Việc lựa chọn kích thước PSM phù hợp cho các bộ khuếch đại được kết nối là rất quan trọng: quá nhỏ và mô-đun không thể cung cấp đủ dòng điện bus DC dưới nhu cầu đỉnh; quá lớn và bạn đang trả tiền cho công suất mà hệ thống sẽ không bao giờ sử dụng.

Môi Trường Hoạt Động và Lắp Đặt

Phạm vi nhiệt độ hoạt động 0 đến 55°C bao gồm môi trường tủ điều khiển công nghiệp tiêu chuẩn ở hầu hết các khí hậu. Ở giới hạn trên, việc làm mát tủ là đáng xem xét — các mô-đun FANUC Alpha hoạt động nóng khi chịu tải, và hoạt động liên tục gần giới hạn nhiệt sẽ làm giảm tuổi thọ linh kiện. Xếp hạng độ ẩm 20–95% RH không ngưng tụ là tiêu chuẩn cho thiết bị điện tử công nghiệp; chứng nhận không ngưng tụ có nghĩa là mô-đun không nên được cấp nguồn sau khi di chuyển từ môi trường bảo quản lạnh vào không gian ấm, ẩm mà không có thời gian làm ấm đầy đủ.

Với 8.5 kg, mô-đun có mật độ cấu tạo điển hình của thiết bị điện tử công suất FANUC — đây là một bộ phận chắc chắn với khối lượng máy biến áp đáng kể bên trong. Phần cứng lắp đặt và khả năng tương thích với ray DIN tuân theo các quy ước bố trí bảng điều khiển FANUC Alpha tiêu chuẩn, với các mô-đun khuếch đại kết nối qua thanh bus DC ở phía bên phải của PSM.

Sửa chữa hay Thay thế — Thị trường trông như thế nào

A06B-6077-H002 đã ngừng sản xuất bởi FANUC, có nghĩa là các đơn vị mới không còn có sẵn thông qua kênh nhà máy. Thị trường cho mô-đun này hoạt động trên ba kênh: các đơn vị trao đổi đã tân trang, hàng đã qua sử dụng đã kiểm tra, và sửa chữa các đơn vị bị lỗi.

Trao đổi đã tân trang thường là con đường nhanh nhất — một đơn vị đã kiểm tra được vận chuyển ngay lập tức, mô-đun bị lỗi của bạn được gửi lại làm lõi. Sửa chữa là lựa chọn đúng đắn khi bạn muốn đơn vị cụ thể của mình được trả lại với lịch sử đã biết, đặc biệt nếu máy có các tham số tùy chỉnh được liên kết với cấu hình truyền động. Hàng đã qua sử dụng đã kiểm tra nằm ở giữa hai lựa chọn — hữu ích khi giá cả quan trọng và bảo hành từ nhà cung cấp thay thế cho sự hỗ trợ của nhà máy.

Bất kể bạn chọn con đường nào, hãy xác nhận mô-đun đã được kiểm tra dưới tải trên hệ thống FANUC thực tế, không chỉ cấp nguồn trên bàn thử. Một PSM khởi tạo đúng nhưng không thể duy trì bus DC dưới chuyển động của trục servo không phải là một mô-đun chức năng — và sự khác biệt đó chỉ trở nên rõ ràng dưới thử nghiệm tải.

Câu Hỏi Thường Gặp

Q1: A06B-6077-H002 là gì và vai trò của nó trong hệ thống FANUC Alpha?

A: Đây là mô-đun nguồn cấp (PSM) cho hệ thống truyền động FANUC Alpha — nó chuyển đổi AC 3 pha đầu vào thành điện áp bus DC cấp cho các mô-đun khuếch đại servo và trục chính. Nó cũng quản lý năng lượng tái sinh từ quá trình phanh động cơ và cung cấp nguồn dự phòng khi mất điện thông qua phục hồi năng lượng động học của trục chính.

Q2: Những mô-đun servo và trục chính FANUC Alpha nào tương thích với A06B-6077-H002?

A: PSM này được thiết kế cho các cấu hình bộ khuếch đại Alpha nhỏ hơn — thường được ghép nối với các mô-đun servo Alpha nhỏ gọn (SVM) và các mô-đun trục chính Alpha nhỏ hơn (SPM). Sự kết hợp bộ khuếch đại cụ thể phụ thuộc vào lựa chọn động cơ và số lượng trục của máy. Luôn xác minh sơ đồ điện của máy bạn trước khi thay thế hoặc ghép nối các mô-đun khuếch đại.

Q3: A06B-6077-H002 có còn mới từ FANUC không?

A: Không. Mô-đun này đã ngừng sản xuất bởi FANUC và không còn có sẵn thông qua kênh nhà máy. Nguồn cung cấp có sẵn bao gồm các đơn vị trao đổi đã tân trang, hàng đã qua sử dụng đã kiểm tra và dịch vụ sửa chữa cho các mô-đun bị lỗi thông qua các nhà cung cấp phụ tùng CNC chuyên nghiệp và đối tác dịch vụ FANUC.

Q4: Nguyên nhân phổ biến gây lỗi cho A06B-6077-H002 là gì?

A: Các chế độ lỗi phổ biến nhất là suy giảm tụ điện trong phần lọc bus DC (biểu hiện là quá áp bus DC hoặc mất ổn định dưới tải), lỗi mô-đun IGBT hoặc bộ chỉnh lưu do các sự kiện tăng áp, và lỗi bảng điều khiển do ô nhiễm hoặc lão hóa linh kiện. Nhiều lỗi bắt nguồn từ chất lượng nguồn điện đầu vào kém — đột biến điện áp, mất cân bằng pha, hoặc hoạt động liên tục ở giới hạn nhiệt mà không có hệ thống làm mát tủ đầy đủ.

Q5: Mô-đun này có thể sử dụng với các bộ khuếch đại FANUC αi (Alpha i) series, hay chỉ với dòng Alpha gốc không?

A: A06B-6077-H002 là một phần của hệ thống truyền động dòng Alpha gốc, không phải dòng αi (Alpha i) sau này. Hai thế hệ sử dụng kiến trúc bus DC và giao diện kết nối khác nhau và không thể thay thế trực tiếp cho nhau. Đối với hệ thống αi, các mô-đun nguồn cấp tương ứng thuộc dòng A06B-6110 hoặc A06B-6120.
