| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Số mô hình | A06B-6077-H111 |

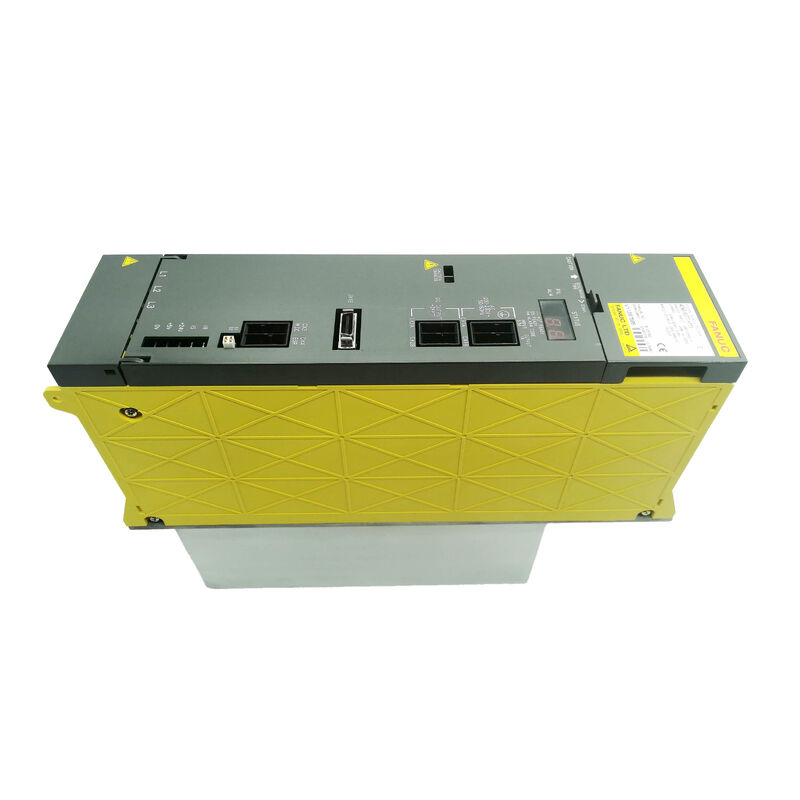

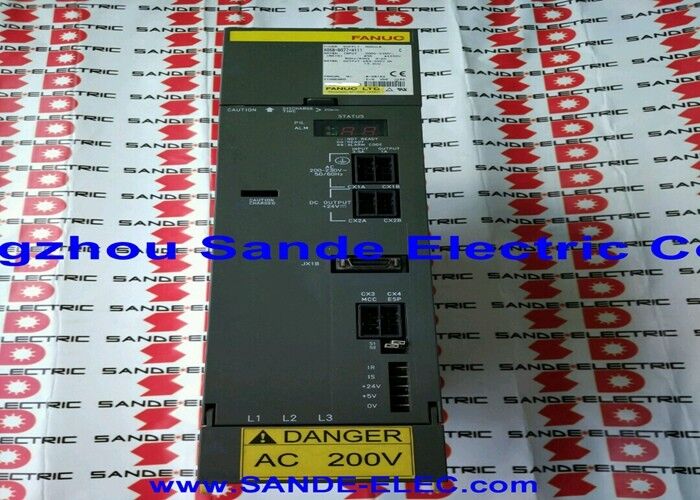

Fanuc A06B-6077-H111 là một mô-đun nguồn dòng alpha 13,2kW được tìm thấy trên hàng nghìn máy công cụ CNC nhỏ gọn trên toàn thế giới. Nó nằm phía sau hàng thập kỷ máy phay, máy tiện, trung tâm khoan và thiết bị chuyên dụng được điều khiển bởi CNC Dòng 0-C, 0-D, 16, 18 và 21.
Nhiều máy trong số đó hiện đang trong giai đoạn sử dụng từ mười lăm đến ba mươi năm — đủ cũ để PSM-11 của chúng có thể chưa bao giờ được mở ra, làm sạch hoặc thay quạt. Hồ sơ đó — máy cũ, nguồn điện gốc, lịch sử bảo trì không rõ — là bối cảnh mà hầu hết các tình huống bảo trì PSM-11 thực sự xảy ra, và đó là góc nhìn mà bài viết này được viết ra.
Hiểu cách PSM-11 bị lỗi, ý nghĩa thực sự của các mã báo lỗi trên mô-đun cụ thể này so với các biến thể PSM lớn hơn và cách đưa ra quyết định sửa chữa — trao đổi một cách tự tin hữu ích hơn cho đội ngũ bảo trì đang vận hành các hệ thống alpha cũ hơn là một mô tả khác về nguyên lý chuyển đổi AC-sang-DC của mô-đun.
| Thông số | Giá trị |
|---|---|
| Điện áp đầu vào | 200–230V AC, 3 pha |
| Dòng điện đầu vào | 49A ở 200V |
| Đầu ra Bus DC | 283–325V DC |
| Công suất đầu ra | 13,2kW |
| Bảng dây | A16B-2202-0461 |
| PCB điều khiển | A16B-2202-0420 |
| Quạt | A90L-0001-0422 |
| Tái tạo | Chủ động (không cần điện trở ngoài) |
| Làm mát ngoài | Không khí cưỡng bức — bắt buộc |
| CNC | 0-C/D, 16, 18, 21, 0i-A |
Điều này đáng để nói rõ ràng vì nó gây ra lỗi chẩn đoán tại hiện trường. Trên PSM-11 (và PSM-5.5), AL01 có nghĩa là IPM (Mô-đun Nguồn Thông minh) đã phát hiện lỗi nội bộ.
Trên PSM-15 và tất cả các mô-đun A06B-6087 lớn hơn, AL01 có nghĩa là quá dòng ở đầu vào AC. Cùng một số báo lỗi, nguyên nhân gốc rễ khác biệt hoàn toàn, đường chẩn đoán khác.
Khi AL01 xuất hiện trên PSM-11:
Nó không nhất thiết có nghĩa là nguồn AC có vấn đề.
Lỗi IPM trên PSM-11 cho biết mô-đun transistor công suất đã kích hoạt bảo vệ nội bộ của nó — thường là do quá dòng qua tầng đầu ra, quá nhiệt ở mối nối transistor hoặc lỗi transistor thực tế. Trước khi kết luận IPM bị lỗi, hãy thực hiện các bước sau:
AL02 cho biết quạt mạch điều khiển bên trong (A90L-0001-0422) đã dừng. Trên PSM-11, quạt này lưu thông không khí bên trong vỏ mô-đun để giữ cho PCB điều khiển và bảng dây ở nhiệt độ hoạt động an toàn.
Đây là một quạt không chổi than nhỏ chạy liên tục bất cứ khi nào mô-đun được cấp nguồn. Qua nhiều năm hoạt động, ổ trục của quạt này dần dần bị mòn.
Tiếng ồn của ổ trục có thể nghe thấy được — tiếng rít hoặc tiếng kêu lạo xạo nhẹ khi khởi động — trước khi ổ trục bị kẹt. Nhưng trong môi trường gia công ồn ào, cảnh báo sớm này hiếm khi được chú ý.
Khi ổ trục quạt bị kẹt, quạt dừng lại.
AL02 xuất hiện. Nếu báo lỗi được xử lý nhanh chóng và quạt được thay thế (A90L-0001-0422 là phụ tùng tiêu chuẩn), câu chuyện sẽ kết thúc ở đó. Nếu báo lỗi bị bỏ qua hoặc máy được đẩy qua sản xuất khi quạt dừng, nhiệt độ PCB điều khiển sẽ tăng lên.
Ở nhiệt độ cao, các tụ điện phân trên bảng điều khiển bị suy giảm nhanh chóng, các mối hàn có thể phát triển các vết nứt nhỏ do ứng suất nhiệt, và cuối cùng một thành phần bảng bị lỗi. Những gì bắt đầu như một lần thay quạt 50–100 đô la đã trở thành một sửa chữa cấp bảng hoặc thay thế toàn bộ đơn vị.
Thay quạt là hành động bảo trì có ROI cao nhất trên PSM-11. Một chiếc quạt thay thế có giá bằng một phần nhỏ giá trị trao đổi của mô-đun.
Trên bất kỳ PSM-11 nào được biết là đã hoạt động liên tục hơn năm năm, việc thay thế quạt chủ động trong lần dừng bảo trì theo lịch trình là thực hành kỹ thuật hợp lý bất kể AL02 đã xuất hiện hay chưa.
Tuổi thọ định mức của quạt khi hoạt động liên tục có giới hạn; lên kế hoạch thay thế nó tốt hơn là để nó bị lỗi đột ngột trong quá trình sản xuất.
AL05 có nghĩa là các tụ điện bus DC không đạt điện áp hoạt động trong thời gian sạc trước dự kiến sau khi bật nguồn.
Mạch sạc trước sạc các tụ điện bus thông qua điện trở giới hạn dòng điện trong vài giây đầu tiên sau khi cấp nguồn, trước khi bộ tiếp điểm chính đóng và bus hoạt động.
Nếu điện áp không đạt ngưỡng kịp thời, AL05 sẽ bị ngắt.
Các nguyên nhân phổ biến trên PSM-11 cũ:
Suy giảm điện trở sạc trước. Điện trở sạc trước bên trong mô-đun giới hạn dòng điện đột biến trong quá trình sạc tụ điện. Qua hàng nghìn chu kỳ bật nguồn, thành phần này có thể thay đổi giá trị điện trở hoặc phát triển các điều kiện hở mạch không liên tục.
Một điện trở có giá trị tăng lên làm chậm tốc độ sạc trước; nếu mức tăng đủ lớn, các tụ điện không thể đạt điện áp hoạt động trước khi hết thời gian.
Suy giảm tụ điện mạch chính. Các tụ điện phân trên bus DC có tuổi thọ hữu hạn, đặc biệt khi hoạt động trong môi trường có nhiệt độ cao.
Khi tụ điện cũ đi, điện trở nối tiếp tương đương (ESR) của chúng tăng lên, ảnh hưởng đến tốc độ sạc và hiệu quả.
Một trường hợp cực đoan khi một hoặc nhiều tụ điện có ESR cao có thể ngăn quá trình sạc trước hoàn thành đúng cách.
Các vấn đề về bộ tiếp điểm chính. Trong một số cấu hình, trình tự sạc trước liên quan đến việc chuyển đổi bộ tiếp điểm.
Một bộ tiếp điểm bị kẹt hoặc không đóng đúng lúc cũng có thể tạo ra các mẫu AL05.
AL05 xuất hiện nhất quán ở mỗi lần bật nguồn (không bị ngắt quãng) và trên một máy đã hoạt động nhiều năm cho thấy sự hao mòn của các thành phần.
AL05 xuất hiện không liên tục — đôi khi khắc phục bằng lần thử bật nguồn thứ hai — đặc trưng hơn cho vấn đề bộ tiếp điểm hoặc thời gian.
AL04 cho biết điện áp bus DC đã giảm xuống dưới ngưỡng hoạt động. Đường chẩn đoán chia thành hai hướng:
Phía nguồn: Đầu vào AC ba pha của PSM-11 không đủ để duy trì điện áp bus dưới tải.
Kiểm tra: điện áp tại các đầu cuối đầu vào của PSM-11 (không chỉ tại bảng nguồn — sụt áp dọc theo cáp dưới tải quan trọng ở 49A), điện áp cân bằng trên cả ba pha và tính toàn vẹn của cầu chì đầu vào.
Cầu chì bị cháy trên một pha gây ra tình trạng nguồn hai pha không thể duy trì đầu ra 13,2kW — bus bị sụt và AL04 xuất hiện.
Phía tải: Một mô-đun SVM hoặc SPM hạ nguồn đang rút quá nhiều dòng điện từ bus, kéo điện áp xuống dưới phạm vi điều chỉnh. Điều này có thể xảy ra với một động cơ đã phát triển lỗi cuộn dây tạo ra dòng điện rút cao hơn bình thường, hoặc với một transistor bộ khuếch đại đã bị lỗi một phần và đang rút dòng điện tĩnh không tương xứng. Ngắt kết nối bộ khuếch đại từng cái một trong khi theo dõi điện áp bus giúp cô lập mẫu này.
Một đặc điểm quan trọng về mặt chẩn đoán của hệ thống PSM-11 là một số lỗi PSM sẽ kích hoạt báo lỗi đồng thời trên mô-đun bộ khuếch đại trục chính (SPM) được kết nối. Biết các mẫu song song này ngăn ngừa chẩn đoán sai:
Trong tất cả các trường hợp này, chỉ điều tra báo lỗi SPM và bỏ qua màn hình PSM sẽ dẫn đến kết luận sai. Luôn đọc cả màn hình hiển thị phía trước của PSM-11 và màn hình báo lỗi CNC cùng nhau.
Hai bảng mạch chính của PSM-11 — bảng dây A16B-2202-0461 và PCB điều khiển A16B-2202-0420 — không có sẵn dưới dạng phụ tùng thay thế độc lập. Nếu một trong hai bảng bị lỗi và lỗi không thể khắc phục ở cấp độ thành phần, mô-đun sẽ yêu cầu trao đổi toàn bộ đơn vị hoặc sửa chữa bảng chuyên dụng từ một công ty chuyên cung cấp các thành phần riêng lẻ cho các bảng này.
Trao đổi có ý nghĩa khi:
Sửa chữa cấp bảng có ý nghĩa khi:
Quạt và cầu chì luôn đáng để thay thế trước khi kết án mô-đun — đây là những can thiệp dịch vụ có chi phí thấp nhất và chúng khắc phục một phần đáng kể các sự kiện dịch vụ PSM-11 trên các máy cũ.
Các bộ điều khiển Dòng 0-C và 0-D là các nền tảng CNC chính của Fanuc trong những năm cuối thập niên 1980 và 1990.
Một số lượng lớn các trung tâm gia công nhỏ, trung tâm khoan và trung tâm tiện trên toàn thế giới được xây dựng dựa trên các bộ điều khiển này với hệ thống lái alpha — và nhiều máy vẫn đang hoạt động.
PSM-11 là mô-đun nguồn được thiết kế cho các cấu hình nhỏ hơn trong thế hệ máy này.
Các máy này hiện thường từ 20 đến 35 năm tuổi. Tuổi đời đó có nghĩa là PSM-11 trong máy 0-D có thể đã tích lũy hàng chục triệu giờ hoạt động mà không cần bất kỳ dịch vụ cấp độ thành phần nào. Các tụ điện phân trong phần lọc bus đã hoạt động ở một phần tuổi thọ định mức của chúng kể từ khi lắp đặt.
Các thành phần của bảng điều khiển đã trải qua quá trình giãn nở và co lại do nhiệt trong nhiều thập kỷ.
Ổ trục quạt đã quay liên tục trong mỗi ca máy hoạt động.
Không có điều nào trong số này có nghĩa là PSM-11 sắp bị lỗi — phần cứng của Fanuc được chế tạo bảo thủ và các lỗi liên quan đến tuổi tác trên các mô-đun này thường xuất hiện dần dần thay vì thảm khốc.
Nhưng điều đó có nghĩa là PSM-11 trong máy 0-D cổ điển chưa bao giờ được bảo trì là ứng cử viên cho bảo trì chủ động: thay quạt tối thiểu, và kiểm tra trực quan các tụ điện phân xem có bị phồng lên, rò rỉ chất điện phân hay không, đây là những dấu hiệu có thể nhìn thấy của việc hết tuổi thọ tụ điện.
Q1: AL01 vừa xuất hiện trên PSM-11. Máy đang chạy bình thường rồi bị ngắt. Nguồn ba pha kiểm tra bình thường. Cái gì đã bị lỗi?
Trên PSM-11, AL01 có nghĩa là IPM (không phải quá dòng AC, đó là ý nghĩa của AL01 trên các mô-đun PSM-15+ lớn hơn). Kiểm tra ngay hệ thống làm mát ngoài — nếu quạt tản nhiệt hoặc ống dẫn làm mát ngoài bị lỗi, IPM có thể đã ngắt bảo vệ nhiệt của nó mà không thực sự bị lỗi điện. Khôi phục làm mát và thử khởi động lại.
Nếu AL01 biến mất, IPM còn nguyên vẹn nhưng bị căng thẳng nhiệt.
Nếu AL01 vẫn còn khi bus hoàn toàn không tải và làm mát được khôi phục, IPM đã bị lỗi và đơn vị cần được trao đổi hoặc thay thế mô-đun transistor.
Q2: Máy bị ngắt AL05 đôi khi khi bật nguồn nhưng đôi khi khởi động bình thường ở lần thử thứ hai. Đây là điện trở sạc trước hay tụ điện?
AL05 không liên tục — nơi máy đôi khi khởi động ở lần thử thứ hai — nghiêng về vấn đề thời gian hoặc bộ tiếp điểm hơn là một thành phần bị lỗi hoàn toàn. Nếu điện trở sạc trước bị suy giảm nghiêm trọng hoặc tụ điện bị hở thực sự, lỗi sẽ nhất quán.
Một lỗi không liên tục được khắc phục bằng cách thử lại cho thấy hoặc là một điện trở sạc trước biên độ chỉ ở ngưỡng thời gian (sẽ tệ hơn theo tuổi tác và nhiệt độ), hoặc một bộ tiếp điểm chính tiếp xúc không liên tục.
Theo dõi trình tự sạc trước bằng vôn kế DC trên bus trong các lần thử khởi động có thể giúp xác định xem bus đang sạc chậm (vấn đề điện trở) hay không sạc chút nào trong các lần thử bị lỗi (bộ tiếp điểm hoặc mạch hở điện trở).
Q3: Quạt (A90L-0001-0422) có thể được thay thế khi mô-đun còn trong máy hay cần phải tháo ra?
Quạt thường có thể được tiếp cận và thay thế mà không cần tháo toàn bộ PSM-11 ra khỏi tủ, tùy thuộc vào bố cục tủ — quạt được gắn ở vị trí dễ tiếp cận trên vỏ mô-đun.
Tắt nguồn máy hoàn toàn và khóa nguồn cung cấp trước khi làm việc gần PSM-11, ngay cả khi bản thân quạt là điện áp thấp. Sau khi lắp quạt mới, xác minh nó quay đúng hướng và hướng luồng khí của quạt thay thế khớp với quạt gốc.
Quạt định hướng sai làm giảm hiệu quả luồng khí hoặc ở một số vị trí có thể hút không khí ấm vào mô-đun thay vì đẩy ra ngoài.
Q4: Một máy chạy bộ điều khiển Dòng 21 hiển thị báo lỗi đồng thời trên PSM-11 (AL02) và SPM (Báo lỗi 59). Cả hai báo lỗi xuất hiện cùng lúc. Mô-đun nào bị lỗi?
Mẫu báo lỗi song song này — AL02 trên PSM kết hợp với Báo lỗi 59 trên SPM — đặc trưng cho quạt PSM dừng.
SPM đang phản ứng với tình trạng PSM, không bị lỗi độc lập. Bản thân SPM gần như chắc chắn là hoạt động tốt.
Thay thế quạt bên trong của PSM-11 (A90L-0001-0422), xóa báo lỗi và khởi động lại.
Báo lỗi SPM sẽ không quay trở lại. Nếu báo lỗi SPM quay trở lại sau khi quạt PSM được xác nhận đang chạy, thì SPM cần được điều tra riêng — nhưng quạt là nguyên nhân có khả năng xảy ra cao nhất khi cả hai báo lỗi xuất hiện đồng thời lần đầu tiên.
Q5: PSM-11 trong máy 25 năm tuổi đang chạy không có báo lỗi, nhưng máy sắp được đại tu lớn. Dịch vụ PSM-11 nào đáng làm trong quá trình đại tu?
Trong quá trình đại tu lớn trên một máy cũ, dịch vụ PSM-11 mang lại hiệu quả đáng tin cậy là: thay quạt (A90L-0001-0422) như một hành động phòng ngừa được đảm bảo; kiểm tra trực quan các tụ điện phân trên cả bus chính và bảng điều khiển xem có bị phồng lên, cặn điện phân rò rỉ hoặc vỏ bị phồng không; làm sạch các cánh tản nhiệt ngoài bằng khí nén để loại bỏ phoi gia công và bụi tích tụ; và kiểm tra trình tự sạc trước và độ ổn định điện áp bus sau khi bật nguồn.
Nếu bất kỳ tụ điện nào có dấu hiệu suy giảm vật lý, hoặc nếu phép đo điện áp bus cho thấy gợn sóng quá mức trong quá trình hoạt động có tải (yêu cầu máy hiện sóng được hiệu chuẩn), thì sửa chữa cấp bảng với việc thay thế tụ điện là biện pháp can thiệp phù hợp.
Một mô-đun vượt qua kiểm tra trực quan và kiểm tra chức năng sau khi thay quạt và làm sạch tản nhiệt có khả năng hoạt động tốt trong một khoảng thời gian dịch vụ đáng kể khác.
