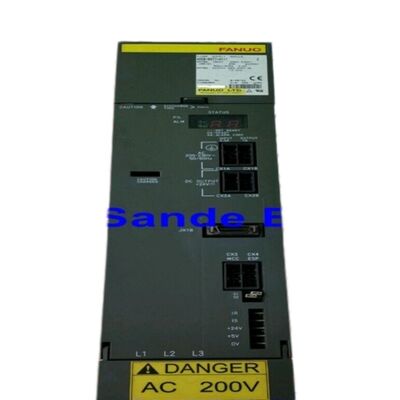

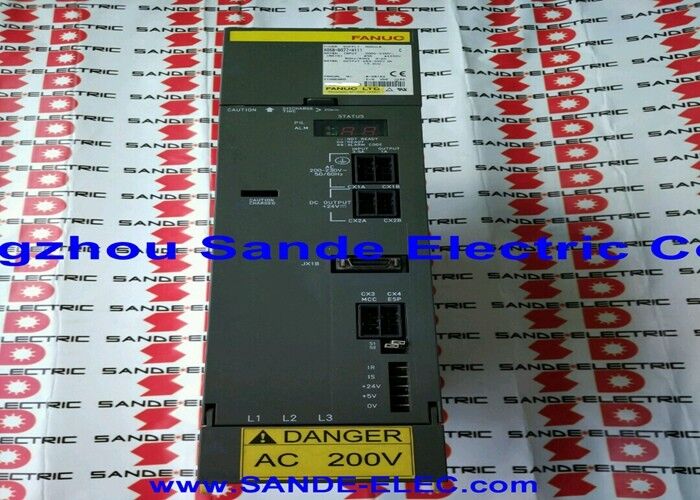

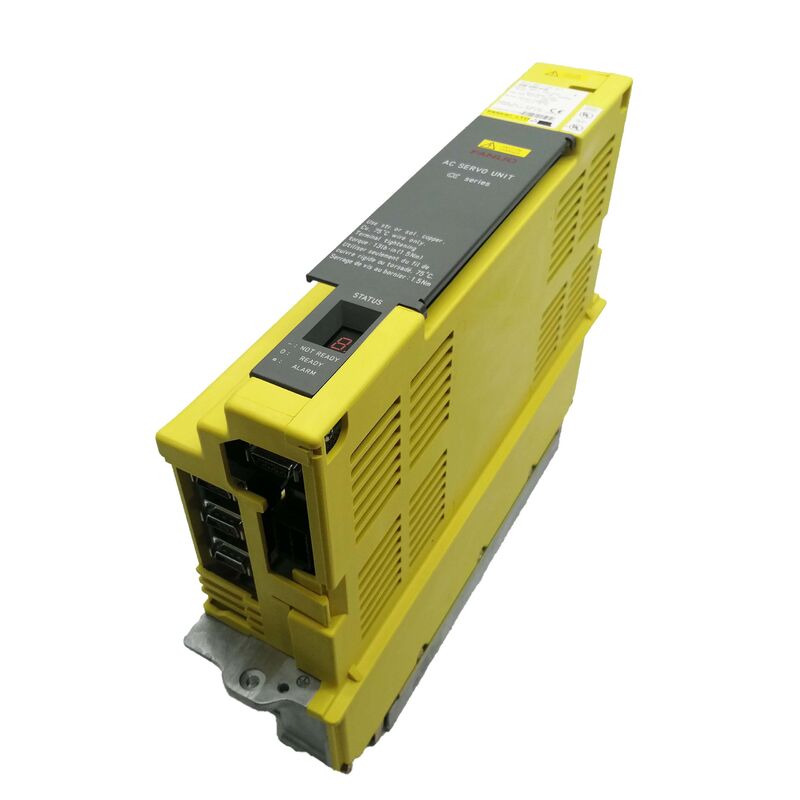

A06B-6089-H101 Fanuc Servo Amplifier Unit A06B6089H101

Fanuc A06B-6089-H101 | Bộ khuếch đại servo Alpha — SVU1-12, Trục đơn, Đầu vào 200–230VAC, Đầu ra 3.0A / 230V, Loại PWM A/B, Nguồn điện tích hợp

Tổng quan

Fanuc A06B-6089-H101 là SVU1-12 — đơn vị trục đơn nhỏ nhất, cấp nhập cảnh trong dòng bộ khuếch đại servo alpha (SVU) A06B-6089 của Fanuc, được định mức 3.0A đầu ra liên tục trên kênh L trục đơn từ đầu vào ba pha 200–230VAC.

Là SVU nhỏ nhất trong dòng, nó chiếm một vị trí độc đáo: nó phục vụ các động cơ servo alpha nhẹ nhất trong các ứng dụng mà kiến trúc ổ đĩa độc lập được ưa chuộng hơn hệ thống mô-đun SVM/PSM, nhưng nhu cầu dòng điện của động cơ ở mức tối thiểu của phạm vi động cơ alpha.

Ưu điểm xác định của kiến trúc SVU so với hệ thống mô-đun SVM là tính tự chứa.

SVU1-12 rút điện AC ba pha trực tiếp từ hệ thống phân phối điện của máy, tạo ra bus DC nội bộ của riêng nó, điều khiển động cơ và kết nối với CNC thông qua một cáp PWM duy nhất — mà không yêu cầu PSM dùng chung và cơ sở hạ tầng bus DC liên quan.

Điều này làm cho SVU1-12 phù hợp cho các cài đặt trục từ xa, bố trí máy phân tán và thiết kế máy nơi một trục tải nhẹ duy nhất cần được định vị riêng biệt với tủ ổ đĩa chính.

Đầu ra định mức 3.0A đặt SVU1-12 ở cùng mức dòng điện với mô-đun thanh ray SVM1-12 (A06B-6079-H101) — sự khác biệt về kiến trúc là nguồn điện tích hợp của SVU so với sự phụ thuộc vào bus dùng chung của SVM.

Lớp động cơ được phục vụ bởi cả hai là như nhau: α1/3000 (1N·m, 3000rpm) và α2/2000 (2N·m, 2000rpm) làm bạn đồng hành tiêu chuẩn, với dòng điện định mức của A06B-6089-H101 cung cấp ổ đĩa liên tục phù hợp cho các động cơ này.

Cả giao diện PWM Loại A và Loại B đều được hỗ trợ trên cùng một đơn vị — chế độ giao diện được chọn bằng một công tắc trên bảng điều khiển phía trước của SVU1-12.

Khả năng giao diện kép này mang lại cho A06B-6089-H101 khả năng tương thích CNC rộng hơn các mô-đun chuyên dụng: nó phục vụ các máy sử dụng bộ điều khiển Dòng 0-C, 15A, 16A, 18A (Loại A) và phục vụ tương đương các máy có bộ điều khiển Dòng 0-D, 0-MD, 16B, 18B, 21B (Loại B), làm cho nó trở thành một bộ phận dự phòng đơn vị duy nhất linh hoạt cho các thế hệ máy khác nhau.

Thông số kỹ thuật chính

SVU1-12 trong hệ thống phân cấp dòng A06B-6089

Dòng SVU A06B-6089 tăng dần từ SVU1-12 (H101, 3.0A) lên SVU1-20 (H102, 5.9A), sau đó là SVU1-40 (H104, 12.5A), SVU1-80 (H105, 18.7A) và SVU1-130 (H106, 52.2A). H101 là mức sàn của phạm vi này — ổ đĩa servo alpha độc lập tối thiểu có sẵn.

Trong khi SVU1-80 và SVU1-130 điều khiển các trục máy nặng với tải quán tính cao, SVU1-12 xử lý các ứng dụng mà mô-men xoắn và tốc độ động cơ vừa phải nhưng kiến trúc độc lập được ưa chuộng.

Hai PCB bên trong H101 — bảng dây A16B-2202-0950 và bảng điều khiển A20B-2002-0030 — không được bán riêng.

Trao đổi mô-đun hoàn chỉnh là phương pháp thay thế tiêu chuẩn. Các thành phần có thể bảo trì có sẵn riêng bao gồm cầu chì, gói pin bên trong để sao lưu bộ mã hóa tuyệt đối và bóng bán dẫn cho sửa chữa cấp thành phần chuyên dụng.

Nguồn điện tích hợp — Nguyên tắc hoạt động độc lập

Phần bộ chuyển đổi AC-DC bên trong của SVU1-12 xử lý việc chuyển đổi AC ba pha 200–230V thành bus DC bên trong cấp cho các bóng bán dẫn tầng đầu ra. Bus bên trong này được tạo ra trong vỏ SVU từ nguồn cung cấp AC ba pha được kết nối với các đầu cuối đầu vào của nó — không cần hoặc cung cấp kết nối với bất kỳ PSM bên ngoài nào.

Với đầu ra định mức 3.0A, các bộ phận điện tử công suất bên trong của SVU1-12 được tải nhẹ về mặt tuyệt đối.

Nhiệt sinh ra bởi tầng đầu ra ở mức 3.0A là vừa phải, và hệ thống quản lý nhiệt của đơn vị xử lý nó trong phạm vi nhiệt độ môi trường hoạt động định mức từ 0°C đến 55°C.

Khả năng tự cung cấp nhiệt này ở mức dòng điện 3.0A có nghĩa là SVU1-12 có thể được lắp đặt trong các vỏ nhỏ gọn hoặc vị trí lắp đặt có thể gây khó khăn cho các đơn vị SVU có dòng điện cao hơn với yêu cầu tản nhiệt lớn hơn.

Lựa chọn giao diện Loại A và Loại B

Không giống như các mô-đun SVM A06B-6079 chỉ có một giao diện (chuyên dụng cho Loại A hoặc Loại B), SVU A06B-6089-H101 hỗ trợ cả hai loại giao diện thông qua cài đặt công tắc trên bảng điều khiển phía trước.

Đây là một lợi thế thực tế đáng kể cho kho dịch vụ: một đơn vị H101 có thể thay thế các đơn vị bị lỗi trên cả máy Loại A và Loại B — miễn là công tắc được đặt ở chế độ chính xác trước khi lắp đặt.

Đặt công tắc sang loại giao diện sai sẽ tạo ra cảnh báo VRDY OFF đặc trưng khi bật nguồn, trong đó tín hiệu sẵn sàng ổ đĩa của CNC không thể được thiết lập.

Cảnh báo này sẽ biến mất ngay lập tức sau khi sửa cài đặt công tắc và bật lại nguồn — nó cho biết sự không khớp cấu hình, không phải lỗi đơn vị.

Đối với các máy mà công tắc phải được đặt trước khi lắp đặt, hãy xác nhận loại giao diện CNC của máy từ tài liệu điện của máy trước khi lắp đặt đơn vị thay thế.

Câu hỏi thường gặp

Q1: A06B-6089-H101 được mô tả là SVU alpha "nhỏ nhất" — nó điều khiển động cơ nào?

Đầu ra định mức 3.0A phù hợp với các động cơ servo alpha α1/3000 và α2/2000 — các động cơ servo AC nhẹ nhất trong phạm vi alpha tiêu chuẩn của Fanuc.

α1/3000 tạo ra mô-men xoắn liên tục 1N·m ở tốc độ định mức 3000rpm; α2/2000 tạo ra 2N·m liên tục ở 2000rpm.

Cả hai đều rút dòng điện định mức thoải mái trong phạm vi 3.0A của SVU1-12. Các động cơ trên lớp α2 — α3, α6 và lớn hơn — yêu cầu đơn vị tiếp theo trong dòng (SVU1-20, H102, 5.9A) hoặc lớn hơn.

Q2: SVU1-12 có thể hỗ trợ bộ mã hóa xung tuyệt đối có pin dự phòng không?

Có. Hoạt động bộ mã hóa xung tuyệt đối với pin dự phòng được hỗ trợ thông qua đầu nối pin trên bảng dây của SVU1-12.

Một pin lithium duy trì vị trí tuyệt đối được lưu trữ trong bộ mã hóa xung của động cơ khi máy tắt nguồn. Khi điện áp pin giảm xuống dưới ngưỡng giám sát, CNC sẽ tạo ra cảnh báo BAT.

Pin nên được thay thế trước khi xả hoàn toàn để tránh mất dữ liệu vị trí tuyệt đối — sự kiện mất dữ liệu yêu cầu quy trình trả về tham chiếu đầy đủ để thiết lập lại vị trí không của trục.

Q3: Làm thế nào để chọn chế độ giao diện Loại A / Loại B trên A06B-6089-H101?

Một công tắc trên bảng điều khiển phía trước của SVU1-12 (sau nắp đầu cuối) chọn giữa Loại A và Loại B.

Đặt công tắc trước khi kết nối cáp giao diện CNC và trước khi bật nguồn.

Vị trí công tắc phải tương ứng với loại giao diện của CNC — Loại A cho bộ điều khiển Dòng 0-C, 15A, 16A, 18A; Loại B cho bộ điều khiển Dòng 0-D, 0-MD, 15B, 16B, 18B, 21B.

Phụ lục của sách hướng dẫn B-65192 chi tiết vị trí công tắc cụ thể cho từng loại giao diện.

Q4: Chuỗi chẩn đoán cảnh báo chính xác cho A06B-6089-H101 hiển thị cảnh báo quá dòng là gì?

Bắt đầu bằng cách tắt nguồn máy và ngắt kết nối cáp nguồn U/V/W của động cơ khỏi các đầu cuối đầu ra của SVU1-12. Với các cáp đã ngắt kết nối, bật nguồn máy và nhả E-stop.

Nếu cảnh báo quá dòng (thường hiển thị dưới dạng Cảnh báo 8 trên LED 7 đoạn của SVU) biến mất, nguồn gốc lỗi nằm ở cuộn dây động cơ hoặc cáp động cơ — kiểm tra điện trở cách điện của động cơ từ mỗi đầu cuối cuộn dây đến đất bảo vệ (chấp nhận được: vài trăm megaohm trở lên).

Nếu cảnh báo vẫn còn khi các cáp đã ngắt kết nối, lỗi nằm ở tầng đầu ra của SVU1-12 và đơn vị cần được sửa chữa hoặc thay thế.

Q5: A06B-6089-H101 có thể thay thế cho A06B-6079-H101 (SVM1-12, mô-đun thanh ray) không?

Cả hai đều là ổ đĩa lớp SVU/SVM1-12 được định mức đầu ra 3.0A cho cùng lớp động cơ α1/α2. Tuy nhiên, chúng không thể thay thế cho nhau về mặt vật lý và kiến trúc.

A06B-6089-H101 là một đơn vị độc lập với các đầu cuối đầu vào AC riêng và nguồn điện tích hợp; A06B-6079-H101 là một mô-đun gắn trên thanh ray rút điện từ bus DC PSM dùng chung. A06B-6089-H101 không thể kết nối với bus DC PSM, và A06B-6079-H101 không thể hoạt động nếu không có nó. Việc thay thế phải khớp với loại đơn vị ban đầu — SVU cho SVU, SVM cho SVM.
