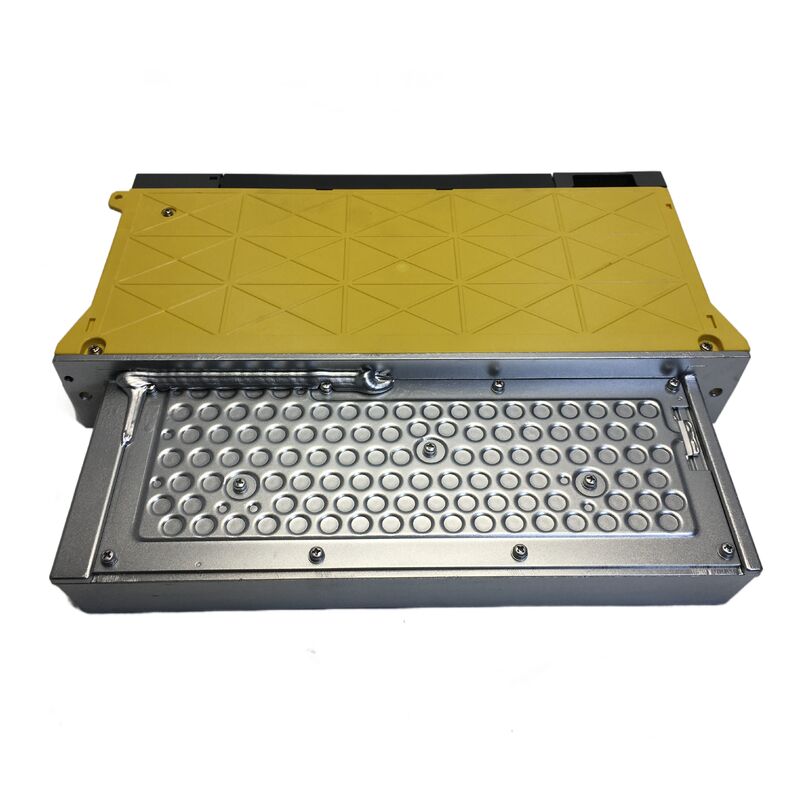

A06B-6096-H102 Mô-đun bộ khuếch đại servo Fanuc A06B6096H102 A06B-6096-H102

Mô-đun bộ khuếch đại servo FANUC A06B-6096-H102 Alpha SVM1-20

Tổng quan

Mô-đun FANUC A06B-6096-H102 là một mô-đun bộ khuếch đại servo dòng Alpha được chỉ định là SVM1-20 cho giao diện FSSB. Trong phần đặt hàng dòng đầu vào 200V của FANUC, nó được liệt kê là một mô-đun 1 trục tiêu chuẩn với kích thước bên ngoài là 380 × 60 × 172 mm, làm cho nó trở thành một trong những bộ phận một trục nhỏ gọn hơn trong dòng sản phẩm.

Định dạng nhỏ gọn đó là một lý do khiến mẫu này vẫn thiết thực trong công việc thay thế tại hiện trường.

Nó đủ nhỏ cho các tủ điều khiển được bố trí chật chội, nhưng vẫn thuộc một lớp bộ khuếch đại servo được xác định rõ ràng trong dòng sản phẩm chính thức của FANUC. Đối với người mua và kỹ thuật viên bảo trì, đó là điểm quan trọng: đó là bộ khuếch đại Alpha/FSSB cụ thể, không phải là một ổ đĩa chung có vỏ tương tự.

Thông số chính

Hồ sơ kỹ thuật

Trong bảng thông số kỹ thuật riêng của FANUC, SVM1-20 được liên kết với các ví dụ động cơ áp dụng như αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 và β6/2000. Bảng tương tự gán dòng điện đầu ra định mức 5,9 Arms và giới hạn dòng danh định 20 Ap cho lớp mẫu này.

Thông số SVM chung của FANUC cũng xác định phương pháp điều khiển là điều khiển PWM dạng sóng sin với cầu transistor (IGBT).

Điều đó mang lại cho H102 một vị trí kỹ thuật rõ ràng trong dòng sản phẩm. Nó là một bộ khuếch đại servo một trục loại 20 được thiết kế cho các ứng dụng Alpha/FSSB phù hợp, với đủ chi tiết thông số kỹ thuật chính thức để hữu ích cho việc xem xét kỹ thuật mà không phóng đại bất cứ điều gì mà bản thân hướng dẫn không nói.

Bối cảnh ứng dụng và thay thế

Trường hợp sử dụng mạnh mẽ nhất cho A06B-6096-H102 là thay thế trực tiếp trong một hệ thống FANUC đã được lắp đặt và đã sử dụng cùng họ giao diện và lớp bộ khuếch đại.

Khi mục tiêu là khôi phục hoạt động của máy một cách sạch sẽ, việc giữ nguyên tên gọi mẫu và loại giao diện ban đầu thường có giá trị hơn là cố gắng điều chỉnh một mô-đun khác vào tủ.

Vì đây là mô-đun SVM1-20 FSSB được xác định chính thức, nên nó rất phù hợp cho kho sửa chữa, các dự án tái chế và các đơn đặt hàng dịch vụ mà việc khớp mã sản phẩm chính xác là một phần của việc kiểm soát rủi ro.

Đối với người mua kỹ thuật, lớp dòng điện chính thức và các ví dụ động cơ giúp H102 dễ dàng xác thực hơn so với một sản phẩm tương đương trên thị trường được mô tả lỏng lẻo.

Câu hỏi thường gặp

H1: A06B-6096-H102 là gì trong cách đặt tên chính thức của FANUC?
FANUC xác định mẫu này là SVM1-20, một mô-đun bộ khuếch đại servo Alpha một trục với giao diện FSSB trong dòng đầu vào 200V. Cách đặt tên đó quan trọng vì nó xác định cả lớp bộ khuếch đại và họ giao tiếp mà nó thuộc về.

H2: SVM1-20 thuộc lớp dòng điện nào?
Trong bảng thông số kỹ thuật riêng của FANUC, SVM1-20 được hiển thị với dòng điện đầu ra định mức 5,9 Arms và giới hạn dòng danh định 20 Ap. Đối với công việc bảo trì máy, điều đó rõ ràng phân biệt nó với các bộ phận loại 40 và 80 lớn hơn trong cùng một họ sản phẩm.

H3: Những động cơ nào được liệt kê chính thức là ví dụ áp dụng cho mẫu này?
Hướng dẫn liệt kê αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000 và β6/2000 là các ví dụ động cơ áp dụng trong nhóm SVM1-20.

Điều đó hữu ích cho việc xem xét kỹ thuật ban đầu, đặc biệt là khi người mua cần xác minh xem bộ khuếch đại có nằm trong lớp động cơ phù hợp hay không trước khi chuyển sang tài liệu dành riêng cho máy.

H4: Tại sao số đặt hàng chính xác lại quan trọng đối với H102?
Bởi vì các bảng đặt hàng của FANUC phân biệt các mẫu bộ khuếch đại theo giao diện và theo lớp đầu ra. A06B-6096-H102 là phiên bản FSSB cụ thể của SVM1-20, vì vậy việc sử dụng số đặt hàng chính xác giúp bảo vệ khỏi sự không khớp giao diện và việc khắc phục sự cố không cần thiết trong quá trình lắp đặt.

H5: Cần kiểm tra những gì trước khi thay thế bộ khuếch đại này?
Một đội ngũ dịch vụ nên xác minh số đặt hàng đã lắp đặt, giao diện hệ thống, sự kết hợp động cơ dự định và không gian tủ có sẵn cho việc thay thế.

FANUC cũng cảnh báo người dùng xác nhận rằng sự kết hợp động cơ và bộ khuếch đại là phù hợp và các tham số hợp lệ được chỉ định, vì sự không khớp có thể ngăn hoạt động bình thường và có thể làm hỏng thiết bị.
