Trình điều khiển động cơ Servo
>
|
| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-6096-H104 |

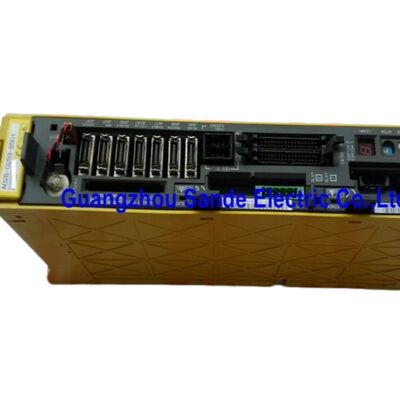

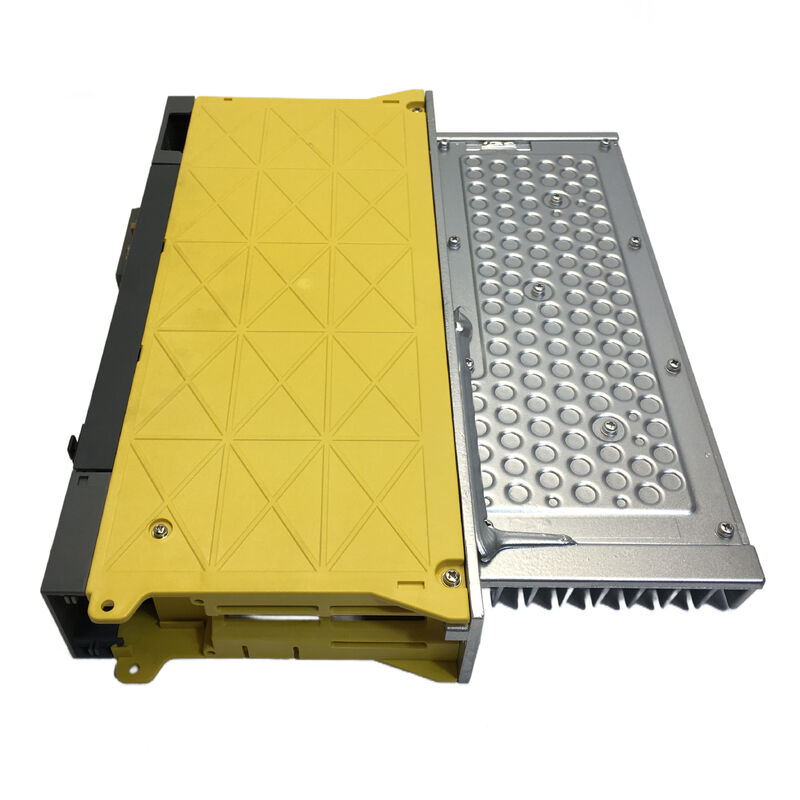

Mô-đun FANUC A06B-6096-H104 là một mô-đun bộ khuếch đại servo dòng Alpha, được chính thức liệt kê là SVM1-40L với giao diện FSSB. Trong thông tin đặt hàng của FANUC cho dòng đầu vào 200 V, mẫu này được hiển thị là bộ khuếch đại 1 trục tiêu chuẩn với kích thước bên ngoài là 380 × 60 × 307 mm.
Điều đó cho bạn hai điều ngay lập tức. Thứ nhất, đây là mô-đun một trục, làm cho nó phù hợp với các thiết kế máy mà một bộ khuếch đại được dành riêng cho một kênh servo.
Thứ hai, nó nằm trong khung 40L lớn hơn trong gia đình SVM1, vì vậy nó không phải là đơn vị nhỏ nhất trong dòng sản phẩm và nên được chọn dựa trên sự khớp mẫu thực tế, không chỉ dựa vào ngoại hình.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | A06B-6096-H104 |
| Nhà sản xuất | FANUC |
| Loại sản phẩm | Mô-đun bộ khuếch đại servo |
| Dòng sản phẩm | Alpha |
| Mẫu mã | SVM1-40L |
| Cấu hình trục | 1 trục |
| Giao diện | FSSB |
| Dòng đầu vào | Dòng đầu vào 200 V |
| Kích thước bên ngoài | 380 × 60 × 307 mm |
| Dòng điện đầu ra định mức | 12,5 Arms |
| Giới hạn dòng danh định | 40 Ap |
| Ví dụ động cơ áp dụng | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| Phương pháp điều khiển mạch chính | Điều khiển PWM dạng sóng sin với cầu transistor (IGBT) |
Trong bảng thông số kỹ thuật riêng của FANUC, SVM1-40L được liên kết với các ví dụ động cơ áp dụng bao gồm α3/3000, α6/2000, α12/2000, α22/1500 và αC22/1500.
Bảng tương tự cung cấp dòng điện đầu ra định mức 12,5 Arms và giới hạn dòng danh định 40 Ap cho loại mẫu này. FANUC cũng liệt kê phương pháp điều khiển SVM phổ biến là điều khiển PWM dạng sóng sin với cầu transistor (IGBT).
Từ góc độ trang sản phẩm, điều đó giúp định vị H104 dễ dàng hơn. Nó không chỉ đơn thuần là "một bộ khuếch đại servo"; nó là một mô-đun Alpha một trục được xác định rõ ràng trong lớp 40L, được chế tạo cho các ứng dụng servo CNC nơi khả năng dòng điện dự đoán và sự kết hợp hệ thống chính xác quan trọng. Người mua xem xét mã sản phẩm này thường đang giải quyết một yêu cầu thực tế ở phía máy, chứ không phải duyệt qua một danh mục trừu tượng.
A06B-6096-H104 hoạt động tốt nhất như một bộ thay thế chính xác trong hệ thống servo FANUC đã được thiết kế dựa trên kiến trúc FSSB.
Khi một máy được chế tạo dựa trên cấu trúc giao tiếp đó, mục tiêu thực tế không phải là thay thế "một cái gì đó gần giống". Mục tiêu là lắp đặt đúng lớp bộ khuếch đại, bảo tồn thiết kế điều khiển ban đầu và đưa trục trở lại hoạt động ổn định mà không cần đi dây lại hoặc nhầm lẫn tham số không cần thiết.
Đối với việc mua hàng kỹ thuật, giá trị của mẫu này là sự rõ ràng. Hướng dẫn sử dụng của FANUC xác định khung, loại giao diện, lớp dòng điện đầu ra và các ví dụ về động cơ áp dụng. Điều đó cung cấp đủ thông tin nền tảng cho các kỹ sư để xác minh xem bộ khuếch đại đã lắp đặt và mục tiêu thay thế có thực sự thuộc cùng một họ điện hay không.
H1: Tên gọi chính thức của A06B-6096-H104 là gì?
FANUC liệt kê A06B-6096-H104 là SVM1-40L, có nghĩa là nó là một mô-đun bộ khuếch đại servo một trục trong dòng Alpha sử dụng giao diện FSSB. Tên gọi đó là điểm tham chiếu chính để khớp mã sản phẩm trong quá trình bảo trì hoặc thay thế.
H2: Bộ khuếch đại này thuộc lớp đầu ra nào?
Theo bảng thông số kỹ thuật riêng của FANUC, SVM1-40L được gán dòng điện đầu ra định mức 12,5 Arms và giới hạn dòng danh định 40 Ap.
Theo thuật ngữ công nghiệp, điều đó đặt nó vào nhóm bộ khuếch đại một trục lớp 40 thay vì các đơn vị lớp 20 nhỏ hơn.
H3: Những động cơ nào được hiển thị chính thức với SVM1-40L trong hướng dẫn sử dụng?
Hướng dẫn sử dụng của FANUC liệt kê các ví dụ về động cơ áp dụng bao gồm α3/3000, α6/2000, α12/2000, α22/1500 và αC22/1500.
Điều đó không có nghĩa là mọi quyết định ứng dụng nên được đưa ra chỉ dựa trên một danh sách ngắn, nhưng nó cho thấy lớp động cơ dự định và cung cấp cho người mua một điểm khởi đầu vững chắc để xem xét khả năng tương thích.
H4: Tại sao giao diện FSSB lại quan trọng khi mua mẫu này?
Bởi vì FANUC phân tách các mã đặt hàng bộ khuếch đại theo họ giao diện trong phần đặt hàng chính thức.
A06B-6096-H104 là phiên bản giao diện FSSB cụ thể, vì vậy việc sử dụng mã sản phẩm khớp giao diện chính xác giúp tránh các vấn đề lắp đặt và bảo tồn phương thức giao tiếp mà CNC được thiết kế để sử dụng.
H5: Đội bảo trì nên xác minh những gì trước khi lắp đặt H104 thay thế?
Họ nên xác nhận mã đặt hàng đã lắp đặt, loại giao diện CNC, sự kết hợp động cơ dự định và sự phù hợp vật lý trong tủ.
FANUC cũng cảnh báo người dùng đảm bảo sự kết hợp động cơ/bộ khuếch đại phù hợp và các tham số hợp lệ được đặt, vì sự kết hợp không chính xác có thể khiến hệ thống ngừng hoạt động bình thường và có thể làm hỏng bộ khuếch đại.
