Mô-đun bộ khuếch đại servo Fanuc A06B-6096-H203 A06B6096H203 A06B-6096-H203

FANUC A06B-6096-H203 Mô-đun Alpha Servo hai trục

Tổng quan

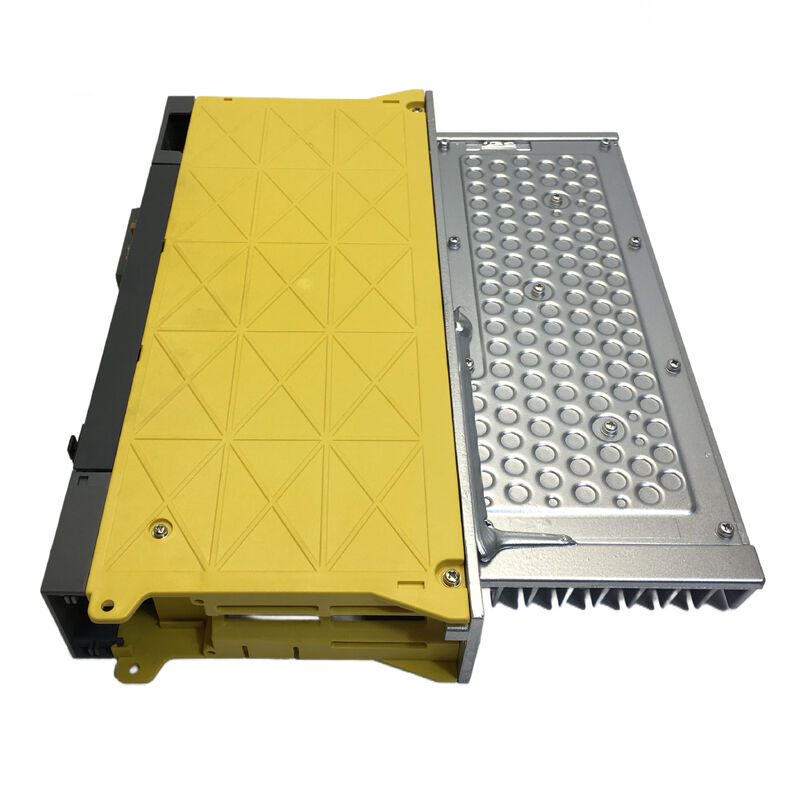

A06B-6096-H203 là một mô-đun khuếch đại Alpha servo hai trục được xác định làSVM2-20/20Các danh sách thay thế công khai luôn mô tả nó là một ổ servo Alpha hai trục trong gia đình A06B-6096 và một số nguồn liên kết rõ ràng vớiFSSBbối cảnh giao tiếp.

Điều đó làm cho nó trở thành một mô-đun FANUC servo hai trục được xác định rõ ràng hơn là một bộ khuếch đại chung chỉ được bán theo lớp điện áp hoặc dòng điện.

Trong công việc dịch vụ thực tế, mô hình này thường được sử dụng khi các nhà chế tạo máy hoặc các nhóm bảo trì cần giữ một bố cục tủ FANUC hiện có nguyên vẹn.

Các tài liệu tham khảo công khai lưu ý rằng nó thường được sử dụng với15i, 16i, 18i, 20i, 21ivà một số môi trường điều khiển liên quan, giúp đặt nó trong thế hệ hệ Alpha / FSSB sau của các hệ thống được cài đặt thay vì trong các kiến trúc không phải FSSB cũ hơn.

Hồ sơ điện của mô-đun này cũng được ghi chép khá tốt trong các kênh công cộng.

Danh sách thường cho thấy283 ∼ 325 đầu vào định lượng VDC,2.5 kW context đầu vào,Điện suất tối đa 230 V, và5.9 Lượng điện danh giá trên cả hai trục L và M.

Các giá trị này định vị nó như một mô-đun servo Alpha hai trục có dung lượng nhỏ hơn, hữu ích khi phân biệt nó với các thành viên gia đình 20/40 hoặc 40/40 lớn hơn.

Các thông số kỹ thuật chính

Giá trị thay thế hai trục dựa trên FSSB

Một trong những chi tiết kỹ thuật hữu ích nhất về A06B-6096-H203 làFSSBTrong công việc thay thế thực sự, điều đó quan trọng bởi vì kiến trúc truyền thông có thể quan trọng như lớp điện áp hoặc số lượng trục.

Một ổ đĩa thuộc môi trường Alpha dựa trên FSSB chính xác dễ dàng khớp đúng hơn nhiều so với một ổ đĩa được mô tả chỉ là một servo amp hai trục.

CácSVM2-20/20chỉ định cũng quan trọng bởi vì nó xác nhận rằng cả hai trục đều thuộc cùng một lớp hiện tại.mang lại cho sản phẩm một bản sắc kỹ thuật sạch hơn và giúp phân biệt nó với các bộ khuếch đại hai trục hỗn hợp có thể bị nhầm lẫn trong lĩnh vực này.

Câu hỏi thường gặp

Q1: A06B-6096-H203 là loại sản phẩm nào?
Nó là một FANUC Alpha mô-đun khuếch đại servo hai trục được xác định là SVM2-20/20.nó điều khiển hai trục servo từ một đơn vị khuếch đại và thường được sử dụng để hỗ trợ hoặc khôi phục một hệ thống chuyển động FANUC được cài đặt.

Q2: Tại sao chỉ định SVM2-20/20 quan trọng?
Nó xác định vị trí gia đình chính xác của mô-đun trong phạm vi Alpha servo hai trục.điều này là quan trọng bởi vì máy ban đầu có thể đã được thiết kế xung quanh lớp tăng cường chính xác đó, và sử dụng các gia đình chính xác giúp bảo tồn cả bố trí tủ và hành vi lái xe.

Q3: Đề cập đến FSSB có nghĩa là gì trong thực tế?
Điều đó có nghĩa là bộ khuếch đại thuộc môi trường truyền thông servo hàng loạt của FANUC thay vì cấu trúc ổ đĩa độc lập đơn giản.

Trong công việc dịch vụ, điều này hữu ích bởi vì phù hợp với kiến trúc truyền thông có thể quan trọng như phù hợp với lớp điện của bộ khuếch đại.

Q4: Các giá trị 2,5 kW và 5,9 A có hữu ích để phù hợp không?
Chúng đặt mô-đun vào phần nhỏ hơn của gia đình SVM2 và giúp tách nó ra khỏi các bộ khuếch đại Alpha.

Đối với các kỹ sư bảo trì, những con số này cung cấp một kiểm tra kỹ thuật nhanh chóng so với đơn vị được lắp đặt khi mục tiêu là thay thế chính xác chứ không phải thay thế chung.

Q5: Những gì người mua nên xác minh trước khi đặt hàng?
Người mua nên xác minh số bộ phận chính xác, chỉ định SVM2-20/20, bối cảnh FSSB, cấu trúc hai trục và môi trường điều khiển FANUC ban đầu được sử dụng trên máy.

Đối với các mô-đun servo Alpha, sự phù hợp kiến trúc chính xác thường quan trọng hơn so với sự chồng chéo các tính năng rộng.
