| Nguồn gốc | NHẬT BẢN |
| Hàng hiệu | FANUC |
| Chứng nhận | CE ROHS |
| Số mô hình | A06B-6117-H105 |

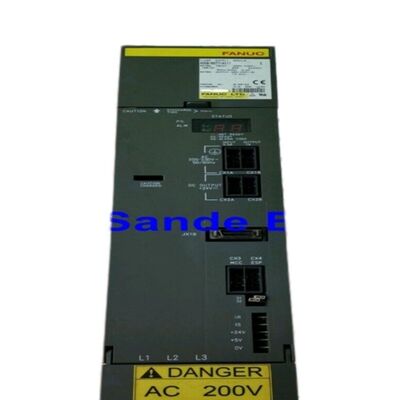

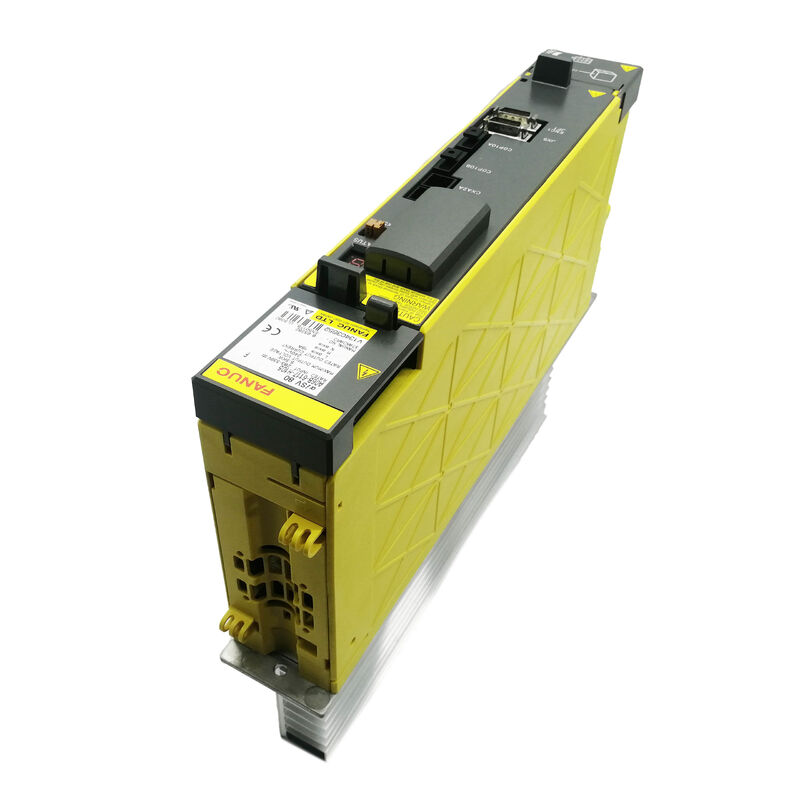

CácFanuc A06B-6117-H105là AiSV-80, một mô-đun khuếch đại servo cao điện áp (HV) alpha i một trục được định giá ở đầu ra liên tục 19A từ đầu vào xe buýt DC 5,5kW / 283-339V.Dòng A06B-6117 là phiên bản cơ sở hạ tầng 400V của gia đình Fanuc αi (alpha i) servo module.
Ưu điểm kỹ thuật cơ bản của loạt HV áp dụng cho các chỉ số công suất động cơ cao:cung cấp cùng một công suất đầu ra cơ học ở nguồn cung cấp 400V thay vì 200V làm giảm một nửa nhu cầu hiện tại từ nguồn cung cấp AC đến và phân phối thanh bus, kích thước kết nối, và I2R mất phân phối.
HRV3 (High Response Vector 3) là thế hệ thứ ba của thuật toán điều chỉnh dòng điện tốc độ cao của Fanuc,giảm thời gian chu kỳ vòng tròn dòng điện servo và cải thiện chất lượng sinus của hình sóng dòng điện đầu ra- Đối với các hoạt động định hình chính xác - đặc biệt là can thiệp hình tròn, theo dõi gócvà tốc độ cao die-mold gia công quy định hiện tại chặt chẽ hơn của HRV3 làm giảm xoáy mô-men tại trục động cơ, điều này trực tiếp chuyển thành giảm tốc độ sóng trong chuyển động trục và chất lượng bề mặt tốt hơn trên các thành phần gia công.
| Parameter | Giá trị |
|---|---|
| Mô hình module | AiSV-80 (αiSV-80) |
| Định thuật điều khiển | HRV3 |
| Giao diện | FSSB (cáp quang) |
| Các trục | Đơn lẻ (kênh L) |
| Nhập số | 283-339V DC bus, 5,5kW |
| Điện áp đầu ra tối đa | 240V AC |
| Điện lượng đầu ra | 19A |
| Dòng điện áp | HV (400V cơ sở hạ tầng) |
| Nguồn năng lượng | Alpha i HV PSM |
| Kiểm soát tương thích | FANUC 30i/31i/32i, 15i/16i/18i |
Dòng A06B-6117 tồn tại vì không phải tất cả các khu công nghiệp đều hoạt động trên 200V ba pha.để kết nối một hệ thống alpha i 200V tiêu chuẩn đòi hỏi một bộ biến áp bước xuống.
Dòng HV loại bỏ bộ biến áp này: alpha i HV PSM kết nối trực tiếp với nguồn cung cấp 400V, và tất cả các mô-đun SVM dòng HV A06B-6117 đều lấy từ bus HV DC kết quả.Các động cơ được kết nối với các module servo HV là các biến thể được xếp hạng HV của gia đình động cơ servo alpha i của Fanuc, với vòng cuộn 400V.
Kiến trúc này có nghĩa là A06B-6117-H105 không thể được thay thế bằng A06B-6114-H105 tiêu chuẩn (200V series) hoặc ngược lại.
Các thuật toán HRV3 được kích hoạt ở cấp độ điều khiển CNC thông qua một tùy chọn phần mềm servo.nó sử dụng khả năng điều chỉnh dòng chảy băng thông cao hơn của A06B-6117-H105 để chạy vòng xoắn dòng điện servo với thời gian chu kỳ ngắn hơn HRV1 hoặc HRV2.
Tác dụng thực tế đối với máy công cụ có thể nhìn thấy trong đường viền tốc độ cao: làm tròn góc trong quá trình chuyển đổi tăng tốc / giảm tốc là chặt chẽ hơn,Độ chính xác của sự can thiệp hình tròn cao hơn ở tốc độ cấp cao, và kết thúc bề mặt trên đường dẫn đường liên tục mượt mà hơn.
