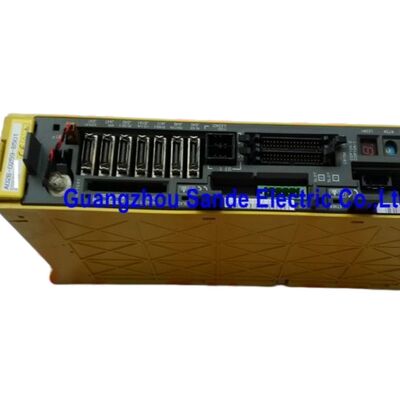

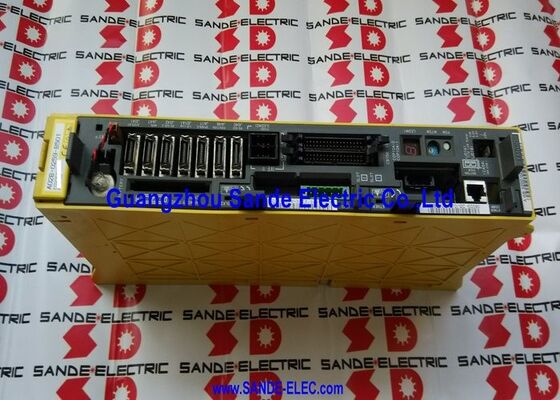

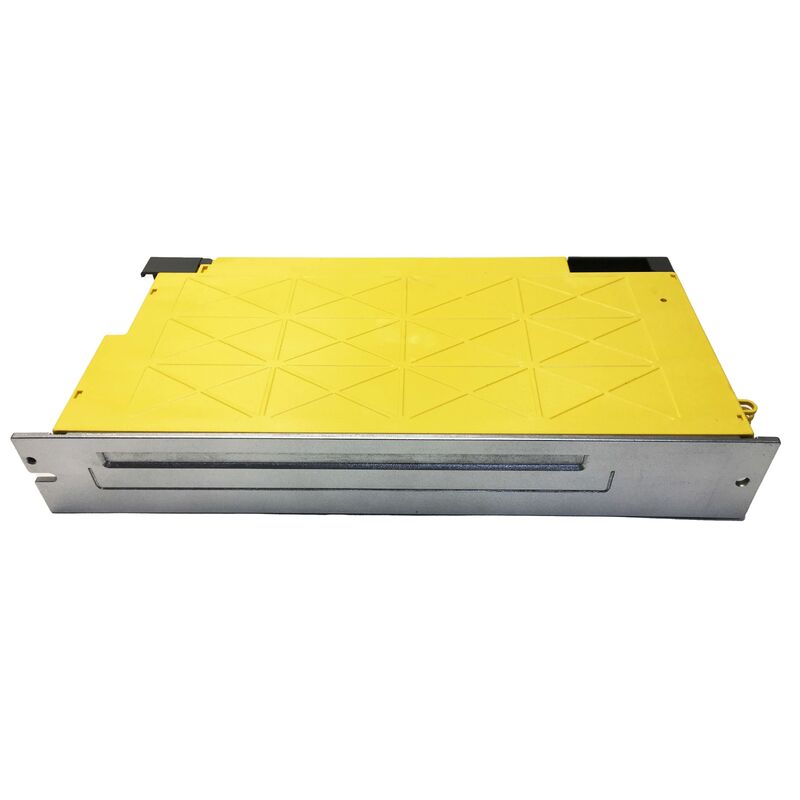

Mô-đun khuếch đại servo Fanuc A06B-6117-H106 A06B6117H106 A06B-6117-H106

Fanuc A06B-6117-H106 | Mô-đun khuếch đại servo Alpha i — AiSV-160, Trục đơn, HRV3, FSSB, 283–339V / 11kW, Đầu ra 45A / 240V, Dòng HV 400V

Tổng quan

Mô-đun Fanuc A06B-6117-H106 là AiSV-160, mô-đun trục đơn có công suất cao nhất trong dòng alpha i FSSB điện áp cao (HV) A06B-6117 của Fanuc, được định mức đầu ra liên tục 45A từ bus DC HV 11kW / 283–339V.

Ở mức 45A, mô-đun này phục vụ các ứng dụng trục đơn đòi hỏi khắt khe nhất trong danh mục HV alpha i của Fanuc — các động cơ αiS30/3000HV và αiF40/3000HV, sản sinh mô-men xoắn liên tục lần lượt là 30N·m và 40N·m ở tốc độ hoạt động định mức của chúng.

Đây là một trong những động cơ servo tiêu chuẩn nặng nhất trong dòng HV alpha i của Fanuc, được sử dụng trên các trục truyền động lớn nhất của các trung tâm gia công hạng nặng, các trung tâm tiện khung lớn và các máy doa chính xác, nơi quán tính trục và lực cắt đòi hỏi mô-men xoắn servo cao liên tục.

Bối cảnh cơ sở hạ tầng HV 400V của dòng A06B-6117 có nghĩa là AiSV-160 lấy nguồn từ bus DC được tạo ra bởi nguồn cấp ba pha 400V thông qua bộ PSM alpha i điện áp cao. Với đầu ra 45A từ bus HV có nguồn gốc 400V, động cơ nhận được 45A ở 240V — cùng một công suất cơ học mà hệ thống 200V sẽ cung cấp ở dòng điện gần gấp đôi. Dòng điện cung cấp giảm một nửa ở 400V này là lợi thế ở cấp độ hệ thống của kiến trúc HV đối với các ứng dụng trục nặng: dây dẫn nguồn, thanh cái và bộ ngắt mạch đầu vào được định cỡ cho mức dòng điện 400V, có thể quản lý được hơn đáng kể so với dòng điện 200V tương đương ở mức công suất này.

AiSV-160 được các chuyên gia mô tả là ít phổ biến hơn trên các máy công cụ CNC so với các mô-đun HV có dòng điện thấp hơn — nó chủ yếu xuất hiện trên các hệ thống gia công cao cấp được trang bị các động cơ servo HV nặng nhất và các bộ điều khiển dòng 30i/31i-A5.

Cơ sở lắp đặt hạn chế này làm cho nó trở thành một trong những thành phần đòi hỏi kỹ thuật cao nhất để tìm nguồn cung ứng, kiểm tra và sửa chữa trong dòng HV alpha i.

Thông số kỹ thuật chính

Đầu ra 45A — Ghép nối động cơ trục nặng

Động cơ αiS30/3000HV tạo ra mô-men xoắn liên tục 30N·m ở tốc độ định mức 3000 vòng/phút. Ở mô-men xoắn định mức liên tục tối đa, động cơ này tiêu thụ dòng điện gần bằng đầu ra liên tục 45A của AiSV-160.

Động cơ αiF40/3000HV với 40N·m liên tục là đối tác đòi hỏi khắt khe hơn — ở mô-men xoắn định mức liên tục tối đa, nó tiêu thụ dòng điện mà định mức 45A của AiSV-160 được thiết kế đặc biệt để duy trì mà không kích hoạt cảnh báo bảo vệ IPM.

Các động cơ này xuất hiện trên các trục truyền động lớn nhất của các trung tâm gia công 5 trục, các trục chuyển pallet với khối lượng phôi lớn, các trục B bàn quay lớn và các hệ thống gia công loại giàn nơi trục servo di chuyển khối lượng kết cấu đáng kể.

Trên bất kỳ ứng dụng nào yêu cầu mô-men xoắn servo 30–40N·m liên tục trong các chuỗi gia công kéo dài, AiSV-160 ở mức 45A là thông số kỹ thuật chính xác — một mô-đun AiSV nhỏ hơn sẽ tạo ra cảnh báo quá dòng liên tục dưới điều kiện tải sản xuất đầy đủ.

HRV3 ở 45A — Điều khiển chính xác dòng điện cao

Tác động của HRV3 đến chất lượng điều chỉnh dòng điện đặc biệt liên quan ở đầu ra 45A.

Chất lượng dạng sóng dòng điện hình sin ở mức 45A xác định độ mượt của mô-men xoắn của các động cơ nặng điều khiển các bộ phận máy lớn — bất kỳ gợn sóng mô-men xoắn nào ở quy mô này sẽ thể hiện dưới dạng biến thiên vận tốc trong chuyển động của trục, và trên các trung tâm gia công lớn hoặc máy doa, biến thiên vận tốc trục trong quá trình cắt ảnh hưởng trực tiếp đến độ hoàn thiện bề mặt trên các lỗ khoan đường kính lớn hoặc các hoạt động phay mặt.

Khả năng phần mềm HRV3 đầy đủ của bộ điều khiển 30i/31i-A5, kết hợp với phần cứng điều khiển HRV3 của AiSV-160, cung cấp băng thông điều chỉnh dòng điện cần thiết để duy trì độ mượt của mô-men xoắn ở mức 45A trên phạm vi tốc độ hoạt động của động cơ αiS30/αiF40.

Đối với các hoạt động doa và phay chính xác trên các bộ phận lớn — nơi dung sai hình trụ và độ phẳng chặt chẽ là yêu cầu thiết kế — sự kết hợp này là lựa chọn kỹ thuật chính xác.

Câu hỏi thường gặp

Q1: A06B-6117-H106 có phải là một mô-đun hiếm gặp không, và điều đó có ý nghĩa gì đối với kế hoạch thay thế?

Có. AiSV-160 HV xuất hiện trên ít mẫu máy hơn các mô-đun HV nhỏ hơn như AiSV-80 (H105) hoặc AiSV-40 (H104), vì các động cơ αiS30/αiF40 mà nó điều khiển chỉ được sử dụng trên các trục máy nặng nhất.

Cơ sở lắp đặt toàn cầu nhỏ hơn có nghĩa là ít đơn vị trao đổi lưu hành trên thị trường thứ cấp.

Khách hàng vận hành máy được trang bị H106 nên duy trì một mô-đun dự phòng đã được kiểm tra nếu tính liên tục của sản xuất là rất quan trọng — tìm nguồn cung ứng bộ phận thay thế trong điều kiện máy ngừng hoạt động sẽ khó khăn hơn so với các mô-đun alpha i phổ biến hơn.

Q2: Mô-đun này dành cho cơ sở hạ tầng HV 400V — bộ PSM nào tạo ra bus DC HV 283–339V?

Bus DC HV được tạo ra bởi bộ PSM HV alpha i (từ biến thể HV A06B-6110, biến thể HV A06B-6115 hoặc biến thể HV A06B-6200, tùy thuộc vào thế hệ máy). Các bộ PSM HV này chỉnh lưu nguồn AC ba pha 380–480V để tạo ra bus DC HV 283–339V.

AiSV-160 kết nối với bus này thông qua hệ thống thanh cái mô-đun HV tiêu chuẩn. Không bao giờ kết nối mô-đun dòng HV với bus PSM 200V tiêu chuẩn — điện áp bus và mức dòng điện khác nhau, và điện áp động cơ của mô-đun được hiệu chuẩn cho các mức bus tương ứng của chúng.

Q3: AiSV-160 (A06B-6117-H106) có thể điều khiển các động cơ alpha i tiêu chuẩn được định mức 200V không?

Không. AiSV-160 là một phần của dòng HV 400V và được thiết kế cho các động cơ được định mức HV với cuộn dây động cơ 400V.

Các động cơ alpha i tiêu chuẩn được định mức 200V (αiS series không có ký hiệu HV) có cách điện cuộn dây điện áp thấp hơn và các thông số điện khác nhau.

Kết nối chúng với đầu ra bộ khuếch đại HV có thể gây hư hỏng động cơ. Dòng điện áp của động cơ và bộ khuếch đại phải luôn khớp.

Q4: Cần cơ sở thử nghiệm nào để xác minh A06B-6117-H106 sau khi sửa chữa?

Kiểm tra chức năng yêu cầu nguồn điện ba pha 400V, bộ PSM HV alpha i tạo ra bus DC HV, ít nhất một động cơ servo αiS30HV hoặc αiF40HV làm tải và bộ điều khiển Fanuc 30i hoặc 31i với cấu hình trục HV để điều khiển động cơ thông qua vòng FSSB.

Quá trình kiểm tra phải thực hiện mô-đun ở mức hoặc gần đầu ra định mức 45A của nó để xác minh tính toàn vẹn của transistor IPM, độ chính xác của điều chỉnh dòng điện và giao tiếp FSSB dưới tải.

Cơ sở hạ tầng thử nghiệm HV này không có sẵn phổ biến — ít hơn các cơ sở thử nghiệm 200V tiêu chuẩn — vì vậy việc xác nhận khả năng thử nghiệm HV của nhà cung cấp dịch vụ trước khi vận chuyển là rất cần thiết.

Q5: Các cảnh báo FSSB nào là đặc trưng cho A06B-6117-H106 và cách chẩn đoán chúng?

Cảnh báo ngắt FSSB (Cảnh báo L cho COP10A, Cảnh báo U cho COP10B) cho biết các sự cố đầu nối sợi quang — kiểm tra, làm sạch và lắp lại các đầu nối quang.

Cảnh báo 8 (quá dòng trục L hoặc lỗi IPM) là cảnh báo giai đoạn đầu ra chính: ngắt cáp nguồn động cơ và kiểm tra điện trở cách điện của động cơ được định mức HV bằng máy kiểm tra cách điện điện áp cao phù hợp với lớp điện áp của động cơ (vài trăm megaohm đến đất bảo vệ là chấp nhận được).

Nếu cảnh báo biến mất khi cáp bị ngắt, lỗi nằm ở động cơ hoặc cáp nguồn.

Nếu nó vẫn còn, IPM trong AiSV-160 có thể đã bị lỗi và mô-đun cần sửa chữa chuyên nghiệp.

Ở đầu ra định mức 45A, transistor IPM chịu tải nhiệt liên tục đáng kể — tình trạng quạt là một hạng mục bảo trì phòng ngừa quan trọng.
