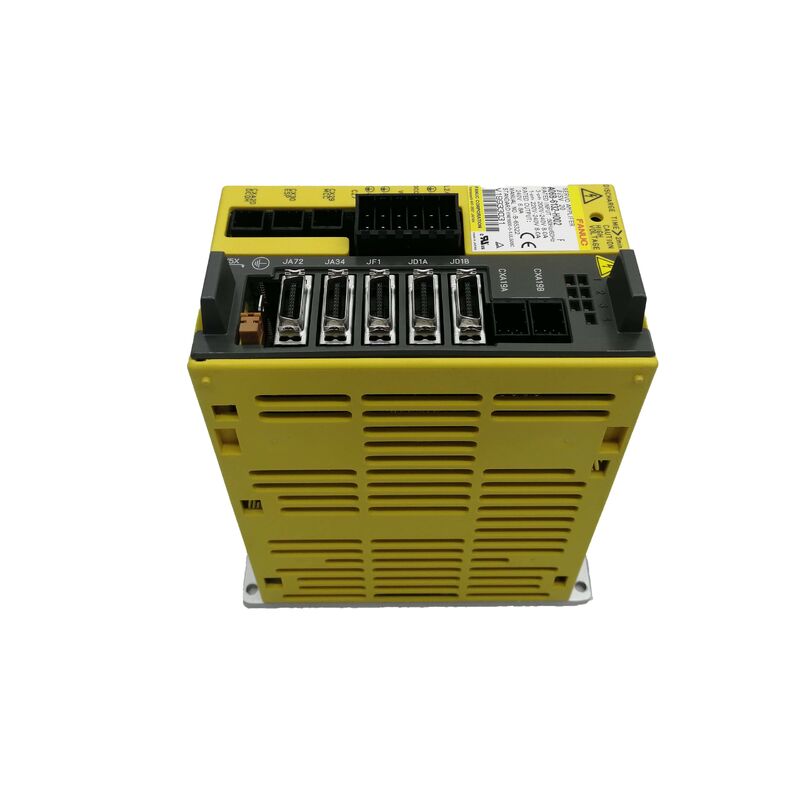

A06B-6132-H002 Fanuc Servo Amplifier Module A06B6132H002

Fanuc A06B-6132-H002 | Mô-đun Servo I/O Link Beta — BSVM1-20i, 200–240VAC, 8A/6.8A, 50/60Hz, Dòng βiSV20i, CNC

Tổng quan

Mô-đun khuếch đại servo Fanuc A06B-6132-H002 là một mô-đun dòng Beta i được cấu hình cho giao diện truyền thông I/O Link của Fanuc, có định mức 200–240V AC với dung lượng dòng điện đầu vào 8A và đầu ra 6.8A.Đây là cấu hình BSVM1-20i — "20i" xác định lớp đầu ra trong dòng Beta i, được thiết kế để điều khiển các động cơ servo dòng βi của Fanuc được sử dụng trong các trục phụ, trục quay và điều khiển thiết bị ngoại vi trên máy công cụ CNC.Các bộ khuếch đại servo Beta i với I/O Link chiếm một vị trí đặc biệt trong kiến trúc ổ đĩa của Fanuc.

Trong khi các trục chính của máy thường được điều khiển bởi các bộ khuếch đại dòng alpha giao tiếp với CNC qua FSSB (Fanuc Serial Servo Bus), các trục phụ, bộ thay dao, hệ thống pallet và bàn quay trục thứ tư thường sử dụng các ổ đĩa dòng Beta kết nối qua giao thức I/O Link.

Điều này tách biệt việc điều khiển chuyển động phụ khỏi bus servo trục chính, cho phép nhà sản xuất máy định vị ổ đĩa phụ một cách độc lập và kết nối nó qua PMM (Power Mate Manager) hoặc trực tiếp qua I/O Link với các bộ điều khiển CNC Fanuc tương thích bao gồm các mẫu Series 15, 16, 18, 20, 21 và 0i.

Một yếu tố thực tế quan trọng với A06B-6132-H002 là yêu cầu tải tham số. Không giống như các ổ đĩa được cài đặt sẵn và hoạt động ngay lập tức khi kết nối, BSVM1-20i yêu cầu các tham số servo dành riêng cho động cơ phải được tải vào thiết bị trước khi nó hoạt động.

Đây không phải là lỗi — mà là theo thiết kế, cho phép cùng một mô-đun vật lý được cấu hình cho các mẫu động cơ Beta i khác nhau bằng cách tải bộ tham số thích hợp qua CNC hoặc phần mềm tải tham số chuyên dụng. Một đơn vị thay thế được cung cấp mà không có tham số được tải sẵn sẽ hiển thị cảnh báo và từ chối hoạt động cho đến khi dữ liệu tham số chính xác được truyền đi.

Thông số kỹ thuật chính

Tham số

Giá trị

Đối với A06B-6132-H002, điều này có nghĩa là bộ khuếch đại kết nối qua chuỗi I/O Link — CNC truyền lệnh động cơ và nhận phản hồi qua giao diện này thay vì qua FSSB cáp quang được sử dụng bởi các bộ khuếch đại dòng alpha trên các trục chính.

Trong thiết kế máy công cụ thực tế, cấu hình servo Beta I/O Link là giải pháp tiêu chuẩn cho các trục thứ tư, động cơ đánh lửa tháp pháo, bộ truyền động kẹp pallet và các trục phụ khác mà yêu cầu chất lượng điều khiển vị trí phù hợp với khả năng của động cơ Beta và không cần giao tiếp FSSB băng thông đầy đủ.

CNC điều khiển các trục này thông qua chức năng PMM (Power Mate Manager), coi chúng là các vị trí được điều khiển bổ sung trong trình tự chuyển động tổng thể của máy.

Kết nối I/O Link cũng cho phép giao tiếp với các thiết bị I/O khác trên cùng một liên kết — các trạm nút bấm, mô-đun I/O rơle, các mô-đun ổ đĩa Beta bổ sung — tất cả đều chia sẻ cùng một chuỗi nối tiếp và giảm tổng số lượng cáp trong tủ điều khiển so với các kết nối dây cứng riêng lẻ.

Tải tham số — Cần thiết trước khi vận hành

Sự phụ thuộc vào tham số của mô-đun BSVM1-20i là yêu cầu vận hành duy nhất phân biệt nó với việc thay thế ổ đĩa cắm và chạy.

Các tham số xác định các đặc tính dành riêng cho động cơ mà ổ đĩa cần để điều khiển động cơ chính xác: số cặp cực, độ phân giải bộ mã hóa, dòng định mức, dòng tối đa, độ lợi vòng lặp vận tốc, độ lợi vòng lặp vị trí và một loạt các giá trị khác dành riêng cho mẫu động cơ.

Khi vận hành ban đầu hoặc sau khi thay thế một đơn vị bị lỗi, các tham số được tải từ bộ nhớ tham số của CNC vào RAM nội bộ của BSVM1-20i qua đường truyền thông I/O Link.

Quy trình bao gồm việc nhập chế độ ghi tham số trong CNC, chọn trục ổ đĩa Beta và thực hiện trình tự khởi tạo tham số.

Sau khi tải, các tham số sẽ được lưu giữ qua các chu kỳ nguồn thông thường — chúng chỉ bị mất nếu pin dự phòng trong mô-đun hết hoàn toàn hoặc thực hiện khởi tạo tham số đầy đủ.

Câu hỏi thường gặp

Q1: Điều gì xảy ra nếu A06B-6132-H002 được thay thế mà không tải tham số trước?

Ổ đĩa sẽ hiển thị cảnh báo servo trên bảng điều khiển CNC và từ chối hoạt động. Các cảnh báo phổ biến bao gồm SV-401 (cảnh báo quá dòng) và SV-9001 hoặc các lỗi khởi tạo tương tự, tùy thuộc vào phiên bản phần mềm điều khiển. Ổ đĩa không bị lỗi — nó đơn giản là không có dữ liệu cấu hình động cơ.

Phải tải tham số từ bộ điều khiển CNC trước khi trục có thể hoạt động. Hãy sao lưu tham số từ ổ đĩa gốc, hoặc lấy bộ tham số chính xác cho loại động cơ Beta cụ thể từ tài liệu tham số của máy trước khi lắp đặt.

Q2: Những bộ điều khiển CNC nào tương thích với giao diện I/O Link của A06B-6132-H002?

A06B-6132-H002 tương thích với các bộ điều khiển CNC Fanuc hỗ trợ giao tiếp servo I/O Link, bao gồm Series 15 (phiên bản sau), 16, 18, 20, 21 và 0i.

Chức năng điều khiển trục PMM (Power Mate Manager) hoặc I/O Link cụ thể phải được bật trong các tùy chọn phần mềm của CNC và trục được cấu hình trong các tham số điều khiển. Khả năng tương thích với một máy cụ thể nên được xác minh với tài liệu của nhà sản xuất máy hoặc bảng ma trận tương thích ổ đĩa của Fanuc.

Q3: BSVM1-20i được đánh giá để điều khiển những mẫu động cơ Beta i nào?

BSVM1-20i được thiết kế cho dòng động cơ βiS 4 và βiS 8 trong họ động cơ servo Beta i, bao phủ công suất đầu ra từ thấp đến trung bình của dòng Beta.

Khả năng tương thích với mẫu động cơ thực tế phụ thuộc vào cấu hình tham số được tải vào ổ đĩa — mô-đun có thể được đặt để điều khiển các biến thể động cơ Beta i khác nhau trong phạm vi dòng điện của nó bằng cách tải bộ tham số tương ứng. Xác nhận mẫu động cơ mục tiêu với bảng chọn bộ khuếch đại servo dòng Beta của Fanuc.

Q4: Dòng điện đầu vào là 8A và đầu ra là 6.8A — tại sao đầu vào lại cao hơn đầu ra?

Dòng điện đầu vào lấy từ nguồn AC, bao gồm tổn thất chuyển đổi trong bộ chỉnh lưu và ngân hàng tụ điện bus DC, nguồn điện logic của ổ đĩa và khả năng xả tái sinh.

Dòng điện đầu ra 6.8A là dòng AC liên tục được cung cấp cho các cuộn dây động cơ.

Sự khác biệt này là do tổn thất điện tử công suất (tản nhiệt trong các bóng bán dẫn chuyển mạch) và chi phí hoạt động của mạch bên trong ổ đĩa. Khả năng dòng điện đỉnh trong các quá trình tăng tốc tạm thời vượt quá dòng điện đầu ra liên tục định mức.

Q5: A06B-6132-H002 có thể được sửa chữa nếu mô-đun bị lỗi không?

Có. BSVM1-20i có kiến trúc mạch được ghi chép đầy đủ và thường xuyên được sửa chữa bởi các xưởng dịch vụ được đào tạo bởi Fanuc. Các chế độ lỗi phổ biến bao gồm suy giảm tụ điện trên bus DC, lỗi bóng bán dẫn đầu ra (thường do lỗi cách điện cáp động cơ gây ra dòng lỗi xuyên qua) và lỗi mạch giao diện I/O Link do các quá trình chuyển tiếp điện.

Một mô-đun đã được sửa chữa và kiểm tra với các tham số chính xác được tải sẽ có chức năng tương đương với một mô-đun mới.

Các chương trình trao đổi — nơi đơn vị bị lỗi của khách hàng được tân trang và trả lại, hoặc một đơn vị đã được kiểm tra trước được cung cấp — là mô hình thương mại tiêu chuẩn để tìm nguồn cung ứng các bộ phận thay thế A06B-6132-H002.
