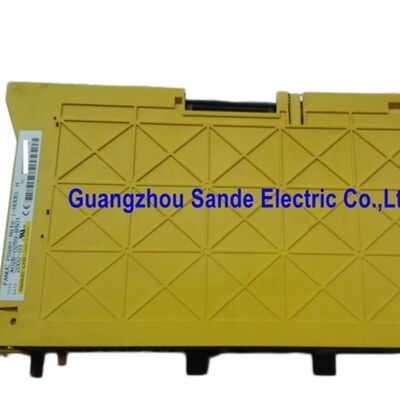

Mô-đun khuếch đại servo Fanuc A06B-6140-H030 A06B6140H030 A06B-6140-H030

Mô-đun Nguồn FANUC A06B-6140-H030 | Alpha i aiPS-30 — 35 kW / 44 kVA / Tái sinh / 200–240V

Nền tảng Nguồn Tủ — Chức năng của aiPS-30

A06B-6140-H030 là aiPS-30 — Mô-đun Nguồn Alpha i 35 kW trong dòng A06B-6140 của FANUC. Trong kiến trúc ổ đĩa Alpha i, PSM là nền tảng nguồn cho toàn bộ tủ ổ đĩa: nó chuyển đổi dòng điện xoay chiều ba pha đầu vào thành điện áp bus DC được điều chỉnh mà mọi mô-đun khuếch đại servo Alpha i (αiSVM) và mô-đun khuếch đại trục chính (αiSPM) được kết nối đều lấy từ đó. PSM không phải là ổ đĩa đơn trục; nó là nguồn điện dùng chung giúp tất cả các trục hoạt động.

Với công suất đầu ra định mức 35 kW, dung lượng thiết bị đầu vào 44 kVA và hỗ trợ công suất đầu ra động cơ kết hợp lên đến 64 kW, aiPS-30 nằm ở phân khúc lớn hơn của dòng nguồn Alpha i. Giới hạn công suất đầu ra động cơ 64 kW — cao hơn đáng kể so với định mức liên tục 35 kW — phản ánh nhu cầu đỉnh ngắn hạn kết hợp trong quá trình tăng tốc đa trục, nơi tất cả các mô-đun được kết nối hoạt động đồng thời.

Điều khiển tái sinh là yếu tố phân biệt PSM Alpha i với bộ chỉnh lưu thụ động. Trong quá trình giảm tốc động cơ, năng lượng động học chảy ngược từ động cơ qua các mô-đun ổ đĩa về bus DC. Một hệ thống thụ động phải tiêu tán năng lượng này trong các điện trở hãm. Giai đoạn tái sinh chủ động của aiPS-30 trả năng lượng này về nguồn điện AC — giảm tiêu thụ năng lượng và loại bỏ các vấn đề quản lý nhiệt liên quan đến hoạt động của điện trở hãm.

Thông số kỹ thuật chính

aiPS-30 so với các mẫu PSM Alpha i lớn hơn

Dòng A06B-6140 bao gồm một loạt các mô-đun aiPS với các định mức công suất đầu ra khác nhau. Mã -H030 (aiPS-30 ở mức 35 kW / 44 kVA) được định vị cho các cấu hình đa trục từ trung bình đến lớn. Việc chọn đúng định mức PSM cho một cấu hình ổ đĩa cụ thể đòi hỏi phải tính toán tổng nhu cầu liên tục của các mô-đun ổ đĩa được kết nối — không chỉ định mức đỉnh của chúng. PSM bị quá tải sẽ ngắt khi hoạt động dưới tải sản xuất liên tục; PSM quá khổ đại diện cho chi phí không cần thiết mà không có lợi ích chức năng.

Câu hỏi thường gặp

Hỏi 1: Tên gọi aiPS-30 cho biết điều gì?

aiPS xác định đây là mô-đun Nguồn Alpha i — nguồn điện bus DC cấp tủ cho hệ thống ổ đĩa Alpha i, không phải là bộ khuếch đại trục servo hoặc trục chính. Số "30" xác định lớp công suất trong dòng aiPS. Với công suất đầu ra định mức 35 kW và dung lượng mạch chính 44 kVA, aiPS-30 phục vụ các tủ ổ đĩa đa trục từ trung bình đến lớn.

Hỏi 2: Tại sao điều khiển tái sinh lại quan trọng trong PSM?

Điều khiển tái sinh cho phép động cơ giảm tốc trả năng lượng hãm về nguồn điện AC thay vì tiêu tán nó dưới dạng nhiệt trong các điện trở hãm. Điều này làm giảm yêu cầu làm mát tủ và tiêu thụ năng lượng. Nó cũng đơn giản hóa thiết kế tủ ổ đĩa — không có điện trở hãm, không có bộ ngắt nhiệt, không cần tính toán kích thước cho công suất điện trở. Đối với các máy có chu kỳ giảm tốc quán tính cao thường xuyên, việc tiết kiệm năng lượng là có thể đo lường được.

Hỏi 3: Sự khác biệt giữa công suất đầu ra định mức 35 kW và công suất đầu ra động cơ 64 kW là gì?

35 kW là công suất đầu ra liên tục bền vững của PSM. Công suất động cơ tối đa 64 kW phản ánh nhu cầu đỉnh ngắn hạn kết hợp được hỗ trợ trong quá trình tăng tốc đa trục đồng thời. Hệ thống ổ đĩa được thiết kế để xử lý nhu cầu đỉnh ngắn hạn vượt quá định mức liên tục — từ năng lượng được lưu trữ trong các tụ điện bus DC và từ quá tải nguồn ngắn hạn — trước khi các giới hạn bảo vệ nhiệt được áp dụng.

Hỏi 4: Làm thế nào để chọn đúng định mức aiPS cho một máy cụ thể?

Tính tổng nhu cầu dòng điện liên tục của tất cả các mô-đun αiSVM và αiSPM được kết nối dưới chu kỳ làm việc sản xuất điển hình của máy. Tổng này phải nằm trong phạm vi công suất đầu ra định mức 35 kW của PSM. Giới hạn công suất đầu ra động cơ 64 kW cung cấp khoảng trống cho các đỉnh tăng tốc nhưng không phải là số liệu kích thước liên tục. aiPS bị quá tải sẽ ngắt khi hoạt động dưới tải sản xuất liên tục.

Hỏi 5: Việc thay thế aiPS-30 có yêu cầu thay đổi tham số CNC nào không?

Không. PSM không lưu trữ tham số CNC hoặc cấu hình trục. Sau khi thay thế vật lý, hãy khôi phục nguồn điện và xác minh điện áp bus DC chính xác tại các mô-đun ổ đĩa được kết nối trước khi kích hoạt các trục. Kiểm tra liên kết giao tiếp FSSB từ CNC đến chuỗi ổ đĩa có còn nguyên vẹn không — việc thay thế aiPS làm xáo trộn định tuyến cáp có thể gây ra lỗi giao tiếp có vẻ không liên quan đến việc thay thế PSM.
