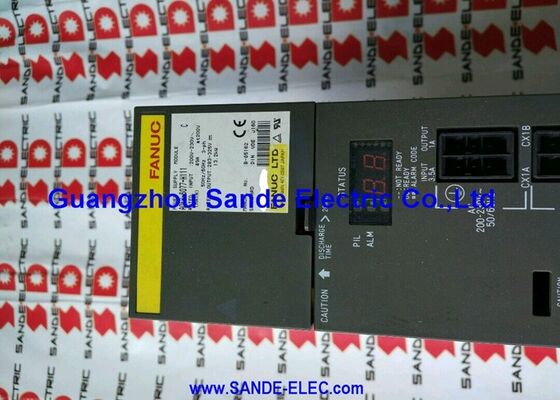

A06B-6220-H026#H600 Fanuc Servo Amplifier Module A06B6220H026#H600

Mô-đun bộ khuếch đại trục chính Fanuc A06B-6220-H026#H600 | αi-B — AiSP-26, đầu vào 283–339V / 105A, đầu ra 128A / 240V, ổ trục CNC dòng αi

Tổng quan

Mô-đun bộ khuếch đại trục chính AiSP-26 Fanuc A06B-6220-H026#H600 là mô-đun bộ khuếch đại trục chính AiSP-26 trong dòng trục chính αi-B của Fanuc, cung cấp đầu ra định mức 128A từ bus DC 283–339V với đầu vào 105A.

Là một phần của thế hệ sản phẩm αi-B, nó đại diện cho một bước tiến đáng kể so với các mô-đun SPM dòng alpha trước đây: cấu hình vật lý mỏng hơn, quản lý nhiệt được cải thiện và khả năng tương thích với các bộ điều khiển CNC dòng αi của Fanuc, vốn là nền tảng cho các cài đặt trung tâm gia công hiệu suất cao hiện đại.

Số "26" trong tên gọi AiSP-26 đề cập đến lớp công suất động cơ trục chính mà mô-đun này được thiết kế cho — các động cơ trục chính αi lớp 26kW được sử dụng trên các trung tâm gia công lớn, hệ thống gia công tốc độ cao và trung tâm tiện hạng nặng, nơi công suất trục chính ở tốc độ loại bỏ vật liệu tối đa yêu cầu đầu ra 26kW liên tục từ ổ trục chính.

Với đầu ra định mức 128A, AiSP-26 có khả năng dòng điện để duy trì mô-men xoắn liên tục đầy đủ của động cơ ở điểm công suất định mức, với biên độ dự phòng cho các dòng đỉnh ngắn hạn trong quá trình tăng tốc trục chính.

Hậu tố #H600 xác định đây là biến thể dòng đầu vào 200V tiêu chuẩn của AiSP-26.

Dòng αi-B của Fanuc có sẵn ở cả hai biến thể đầu vào 200V và 400V — ký hiệu #H600 đặt mô-đun này vào danh mục 200V (bus DC 283–339V), phù hợp với các máy được kết nối với cơ sở hạ tầng AC ba pha tiêu chuẩn 200–240V mà không cần biến áp tăng áp mà các ổ trục chính 400V sẽ yêu cầu trên các trang web điện áp tiêu chuẩn.

Thông số kỹ thuật chính

Kiến trúc dòng αi-B — Điều khiển trục chính thế hệ tiếp theo

Dòng αi-B đại diện cho nền tảng bộ khuếch đại servo và trục chính tích hợp thế hệ hiện tại của Fanuc. So với dòng alpha cũ hơn (A06B-6078/6088/6102), αi-B sử dụng cấu trúc mô-đun mỏng hơn, giảm không gian ray tủ cho mỗi mô-đun và sử dụng bus DC chung được lấy từ các mô-đun nguồn αi-series PSM (A06B-6220).

Độ sâu vật lý giảm của các mô-đun αi-B cho phép đóng gói tủ chặt chẽ hơn khi nhiều mô-đun bộ khuếch đại được lắp đặt cạnh nhau.

Thuật toán điều khiển trục chính trong nền tảng αi-B tích hợp các cải tiến điều khiển HRV (High Response Vector) được tinh chỉnh qua nhiều thế hệ.

Đối với AiSP-26 điều khiển động cơ trục chính lớp 26kW αi, điều này mang lại phản ứng mô-men xoắn nhanh trong các quá trình chuyển đổi tải trục chính — khi dụng cụ cắt tiếp xúc với vùng vật liệu cứng hoặc khi trục chính phải nhanh chóng điều chỉnh tốc độ để duy trì tốc độ bề mặt không đổi — và điều chỉnh mô-men xoắn chính xác, xác định tính nhất quán của bề mặt gia công hoàn thiện.

Kiến trúc chẩn đoán được cải thiện của dòng αi-B có nghĩa là mã báo lỗi chi tiết hơn và phản hồi báo lỗi nhanh hơn so với thế hệ cũ, giảm thời gian giữa sự kiện lỗi và việc người vận hành CNC xác định lỗi.

Mô-đun hiển thị trạng thái báo lỗi trên các chỉ báo LED của nó, trong khi màn hình báo lỗi của CNC cung cấp mã báo lỗi đầy đủ và mô tả.

Chức năng trục chính — Tiện định hình Cs, Tiện ren cứng, Đồng bộ hóa

Giao diện Loại B của AiSP-26 (tiêu chuẩn cho các mô-đun αi-B) cho phép bộ chức năng trục chính nâng cao đầy đủ mà các trung tâm gia công và trung tâm tiện CNC hiện đại phụ thuộc vào. Điều khiển tiện định hình Cs sử dụng trục chính làm trục định vị quay — trên trung tâm tiện, điều này cho phép các hoạt động phay, khoan và tiện ren trên mặt và chu vi của phôi mà không cần cơ chế đánh số riêng biệt.

Tiện ren cứng đồng bộ hóa vị trí góc của trục chính với chuyển động tuyến tính trục Z qua mỗi bước ren, loại bỏ mâm cặp trôi và cho phép tiện ren tốc độ cao với chất lượng ren mà hệ thống trôi không thể sánh kịp.

Đồng bộ hóa trục chính phối hợp hai trục chính trên máy tiện hai trục chính, khớp vận tốc góc và vị trí của chúng trong quá trình chuyển giao phôi từ trục chính sang trục phụ.

Với công suất đầu ra 128A, AiSP-26 duy trì các hoạt động trục chính ở chế độ servo này — đòi hỏi băng thông điều khiển dòng điện cao hơn so với điều chỉnh tốc độ đơn giản — mà không gặp các vấn đề về biên độ dòng điện phát sinh khi sử dụng các ổ trục chính có kích thước nhỏ cho tiện định hình Cs ở tốc độ thấp.

Câu hỏi thường gặp

Q1: Động cơ trục chính αi nào được kết hợp với định mức dòng điện của AiSP-26?

Đầu ra định mức 128A tương ứng với các động cơ trục chính dòng αi trong phạm vi công suất liên tục 22–26kW, đặc biệt là các động cơ lớp αi22/12000 và αi26 được sử dụng trên các trung tâm gia công và trung tâm tiện lớn.

Mô hình động cơ cụ thể xác định cấu hình tham số được tải vào mô-đun — dòng điện định mức, loại cảm biến tốc độ và hệ số điều khiển đều là các tham số dành riêng cho động cơ phải được đặt chính xác trước khi trục chính có thể hoạt động.

Q2: Điều gì phân biệt hậu tố #H600 với các biến thể hậu tố khác?

Hậu tố #H600 xác định mô-đun dòng đầu vào 200V tiêu chuẩn, được thiết kế cho điện áp bus DC trong phạm vi 283–339V được tạo ra bởi PSM dòng 200V tiêu chuẩn αi. Các biến thể hậu tố khác như #H580 xác định dòng điện áp cao 400V (hoạt động từ bus DC 565–679V).

Hai dòng này không thể thay thế cho nhau — các giai đoạn chuyển đổi nguồn, định mức điện áp transistor và điện áp đầu ra động cơ khác nhau giữa các mô-đun đầu vào 200V và 400V. Luôn xác minh loại PSM và cơ sở hạ tầng nguồn của máy trước khi đặt hàng thay thế mô-đun trục chính.

Q3: Dòng αi-B sử dụng "cấu hình mỏng hơn" — nó so sánh về mặt vật lý như thế nào với các mô-đun trục chính alpha A06B-6088 cũ hơn?

Các mô-đun trục chính αi-B mỏng hơn đáng kể về độ sâu so với các mô-đun SPM alpha thế hệ đầu tiên A06B-6088, cho phép nhiều mô-đun hơn trên mỗi đơn vị chiều dài ray tủ.

αi-B cũng sử dụng hệ thống kết nối bus và tiêu chuẩn đầu nối khác với dòng alpha cũ hơn — hai dòng này không thể thay thế vật lý trên cùng một ray ổ đĩa.

Một máy nâng cấp từ alpha lên αi-B yêu cầu thay thế PSM và có thể là phần cứng lắp ray ổ đĩa, ngoài các mô-đun trục chính và servo.

Q4: Bộ điều khiển CNC nào tương thích với A06B-6220-H026#H600?

Các mô-đun trục chính dòng αi-B giao tiếp qua giao diện trục chính dòng αi, tương thích với các dòng điều khiển FANUC 30i/300is/300i, 31i/310is/310i (A5 và tiêu chuẩn), và 32i/320is/320i, cũng như các bộ điều khiển 15i, 16i, 18i và 21i cũ hơn được trang bị cấu hình ổ đĩa dòng αi.

Phiên bản firmware cụ thể và bộ tùy chọn phần mềm CNC xác định phạm vi đầy đủ các chức năng trục chính có sẵn — xác nhận thông số kỹ thuật giao diện trục chính của CNC đích so với tài liệu bộ khuếch đại trục chính dòng αi-B trước khi lắp đặt.

Q5: Nguyên nhân lỗi có khả năng xảy ra nhất đối với AiSP-26 trong quá trình sản xuất là gì?

Hỏng cách điện động cơ trục chính gây ra dòng lỗi xuyên qua tầng đầu ra là kịch bản lỗi đột ngột phổ biến nhất — luôn kiểm tra cách điện cuộn dây động cơ với đất bảo vệ (chấp nhận được: vài trăm megaohm trở lên) trước khi kết luận mô-đun đã hỏng.

Hỏng quạt làm mát dẫn đến quá tải nhiệt là lỗi liên quan đến bảo trì phổ biến nhất; cả quạt điện tử bên trong và bất kỳ quạt tản nhiệt bên ngoài nào phải được xác minh là hoạt động trong quá trình kiểm tra định kỳ.

Sự lão hóa của các thành phần bảng điều khiển trong nhiều năm sử dụng có thể gây ra lỗi trục C hoặc lỗi tiện ren cứng không liên tục, không xuất hiện dưới dạng báo lỗi cứng — các lỗi không liên tục này thường yêu cầu sửa chữa thay vì điều chỉnh tham số.
