A06B-6200-H055 Mô-đun cấp nguồn Fanuc A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | Mô-đun cấp nguồn Alpha i aiPS-55 — Đầu vào AC 200–240V / Đầu ra DC 283–339V / Tái tạo

Nền tảng DC Bus cho Tủ dẫn động Alpha i đa trục

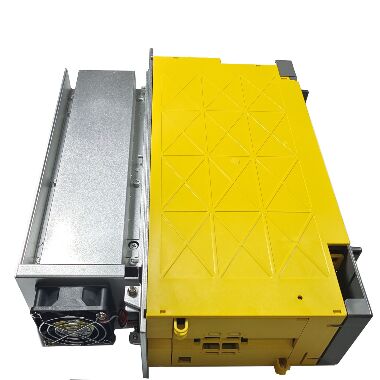

A06B-6200-H055 là aiPS-55 — Mô-đun cung cấp điện Alpha i công suất lớn chuyển đổi dòng điện xoay chiều ba pha đầu vào thành bus DC được điều chỉnh để cấp nguồn đồng thời cho tất cả các mô-đun bộ khuếch đại servo Alpha i (αiSVM) và mô-đun bộ khuếch đại trục xoay (αiSPM) được kết nối. Nó là nguồn điện dùng chung cho toàn bộ tủ ổ đĩa chứ không phải ổ đĩa một trục.

Ở đầu ra bus DC 283–339V từ đầu vào AC 200–240V, aiPS-55 cung cấp điện áp bus được điều chỉnh trong phạm vi chính xác mà mô-đun ổ đĩa Alpha i yêu cầu để hoạt động chính xác. Giới hạn dưới 283V duy trì đủ khoảng trống trên bus DC để điều khiển động cơ hoàn toàn ở điện áp nguồn tối thiểu (-10%); ranh giới trên 339V phản ánh đầu ra được điều chỉnh ở đầu vào danh nghĩa.

Dòng A06B-6200 là phiên bản thế hệ Alpha i của dòng A06B-6087/6088 PSM trước đó. Trong đó A06B-6087-H137 PSM-37 cung cấp công suất 43 kW ở 283–325V từ đầu vào AC 200–230V thì aiPS-55 trong dòng A06B-6200 cung cấp công suất cao hơn với phạm vi đầu vào AC 200–240V rộng hơn của thế hệ Alpha i.

Thông số kỹ thuật chính

Kiểm soát tái tạo - Năng lượng trở lại nguồn cung cấp AC

AiPS-55 sử dụng điều khiển tái tạo chủ động. Trong quá trình giảm tốc độ của động cơ, động năng sẽ truyền ngược từ động cơ qua các mô-đun SVM đến bus DC. Giai đoạn tái tạo của aiPS-55 trả lại năng lượng này cho nguồn điện lưới AC thay vì tiêu tán nó trong các điện trở hãm. Đối với các trung tâm gia công có chuyển động trục quán tính cao và đảo chiều thường xuyên, việc thu hồi năng lượng giúp giảm cả chi phí vận hành và tải nhiệt của tủ.

Lưu ý lựa chọn PSM

Dòng A06B-6200 bao gồm nhiều xếp hạng đầu ra aiPS. Việc chọn đúng mô-đun cho cấu hình ổ đĩa cụ thể đòi hỏi phải tính toán nhu cầu liên tục tổng hợp của tất cả các mô-đun αiSVM và αiSPM được kết nối — chứ không chỉ xếp hạng cao nhất của chúng. Một aiPS có kích thước nhỏ hoạt động dưới tải sản xuất liên tục; lãng phí quá khổ chi phí mà không có lợi ích chức năng.

Câu hỏi thường gặp

Câu 1: Vai trò của A06B-6200-H055 trong tủ truyền động là gì?

AiPS-55 là nguồn điện bus DC dùng chung cho tất cả các mô-đun ổ đĩa Alpha i trong tủ. Nó chuyển đổi dòng điện xoay chiều ba pha đến thành một bus DC được điều chỉnh mà mọi mô-đun servo αiSVM được kết nối và mô-đun trục xoay αiSPM đều rút ra từ đó. Nó không phải là bộ truyền động một trục — nó là nền tảng nguồn điện mà toàn bộ tủ truyền động phụ thuộc vào.

Câu hỏi 2: Sự khác biệt giữa A06B-6200-H055 và dòng A06B-6087/6088 PSM cũ hơn là gì?

Dòng A06B-6200 là thế hệ Alpha i, được thiết kế cho thế hệ i-Series CNC sau này và chấp nhận dải điện áp đầu vào rộng hơn (200–240V AC) với phạm vi đầu ra bus DC rộng hơn tương ứng (283–339V). Dòng A06B-6087/6088 là thế hệ Alpha trước đó với dải đầu vào AC 200–230V hẹp hơn và đầu ra DC 283–325V. Chúng phục vụ cùng vai trò kiến ​​trúc bus chia sẻ nhưng được kết hợp với các thế hệ truyền động và CNC tương ứng.

Câu hỏi 3: AiPS-55 hiển thị cảnh báo quá điện áp bus mà không xảy ra hiện tượng phanh tái tạo mạnh. Điều này cho thấy điều gì?

Quá điện áp bus dưới tải bình thường mà không giảm tốc nhiều sẽ dẫn đến lỗi trong bộ chỉnh lưu đang hoạt động hoặc giai đoạn điều khiển tái tạo bên trong PSM — IGBT hoặc mạch điều khiển không còn điều chỉnh bus chính xác. Không đặt lại và tiếp tục vận hành — việc tăng điện áp bus không được kiểm soát có thể làm hỏng các mô-đun SVM và SPM được kết nối. PSM yêu cầu dịch vụ hoặc thay thế.

Câu hỏi 4: Việc thay thế A06B-6200-H055 có yêu cầu thay đổi thông số CNC nào không?

Không. PSM không lưu trữ thông số CNC. Sau khi thay thế vật lý, hãy khôi phục nguồn điện và xác minh điện áp bus DC chính xác tại các mô-đun ổ đĩa được kết nối trước khi kích hoạt trục. Kiểm tra tất cả các kết nối nguồn và xác nhận liên kết truyền thông cáp quang hoặc kỹ thuật số từ CNC đến xích truyền động còn nguyên vẹn trước khi vận hành sản xuất.

Câu hỏi 5: Công suất aiPS chính xác được chọn cho một máy cụ thể như thế nào?

Tính tổng nhu cầu dòng điện liên tục của tất cả các mô-đun αiSVM và αiSPM được kết nối trong chu kỳ hoạt động thông thường của máy. Tổng số này xác định xếp hạng PSM tối thiểu được yêu cầu. AiPS-55 cung cấp khoảng trống cho nhu cầu cao nhất kết hợp trong quá trình tăng tốc trục đồng thời, nhưng xếp hạng liên tục sẽ xác định liệu PSM có duy trì tải sản xuất mà không bị vấp hay không. PSM quá khổ là an toàn nhưng không cần thiết; một lỗi PSM có kích thước nhỏ dưới tải liên tục.
