Fanuc A02B-0280-B502 được sử dụng trong tình trạng tốt

Fanuc A02B-0280-B502 | Bộ điều khiển CNC dòng 0i-MA — Bộ điều khiển Trung tâm Gia công, Đa trục, Nội suy Tuyến tính & Vòng tròn, PMC, RS-232C

Tổng quan

Bộ điều khiển CNC tích hợp Fanuc A02B-0280-B502 là bộ điều khiển CNC tích hợp cho nền tảng trung tâm gia công Fanuc Series 0i Model A — một trong những hệ thống điều khiển CNC được triển khai rộng rãi nhất trong lịch sử gia công công nghiệp.

Dòng 0i là dòng sản phẩm CNC tầm trung của Fanuc, được thiết kế để mang lại chức năng gần với cao cấp (nội suy đa trục, tiện ren cứng, bù dao, logic thang máy PMC) cho cơ sở máy công cụ được lắp đặt rộng rãi nhất có thể với mức giá cạnh tranh.

Phiên bản MA đặc biệt dành cho các ứng dụng trung tâm gia công — phay đứng và ngang, tạo hình đa trục và trung tâm gia công có hệ thống thay dao tự động.

Là bộ điều khiển CNC hoàn chỉnh, A02B-0280-B502 tích hợp CPU, ROM, RAM, mạch giao diện LCD/MDI, bus mở rộng I/O và giao diện giao tiếp servo vào một cụm bảng điều khiển phía sau duy nhất.

Trong thực tế, bộ điều khiển này nằm phía sau bảng điều khiển của máy, được kết nối với các ổ servo trục của máy, ổ trục chính, các mô-đun I/O PMC và dây cáp giao diện bảng điều khiển của người vận hành.

Bộ điều khiển quản lý chu trình chuyển động hoàn chỉnh từ việc thực thi chương trình G-code thông qua vòng lặp vị trí trên tất cả các trục được điều khiển.

Dòng 0280 trong họ sản phẩm A02B tương ứng với nền tảng phần cứng 0i Model A thế hệ đầu tiên — thế hệ đã giới thiệu sự chuyển đổi của Fanuc từ kiến trúc Series 0 và Series 15 cũ sang thiết kế 0i nhỏ gọn, tích hợp. Các máy được xây dựng trên A02B-0280-B502 bao gồm các trung tâm gia công từ cuối những năm 1990 đến đầu những năm 2000 từ các nhà sản xuất bao gồm Mazak, Mori Seiki, Makino, Okuma, Doosan và nhiều nhà sản xuất máy Đài Loan và Hàn Quốc đã áp dụng nền tảng 0i làm CNC tiêu chuẩn của họ.

Thông số kỹ thuật chính

Series 0i-MA — CNC Trung tâm Gia công trong Thế hệ 0i

Chữ "0i" trong tên họ sản phẩm của Fanuc xác định thế hệ điều khiển kế nhiệm Series 0 (0-MA, 0-MC, 0-TA) trước đó và kết nối với các nền tảng 0i-D và 0i-F hiện đại vẫn đang được sản xuất ngày nay. Tên gọi Model A xác định thế hệ phần cứng đầu tiên trong dòng 0i, trong khi MA chỉ định phiên bản trung tâm gia công — trái ngược với TA (tiện) hoặc FA (máy truyền động).

Trong thực tế, Series 0i-MA cung cấp các tính năng lập trình và vận hành mà người dùng trung tâm gia công yêu cầu trong thời đại của nó: lập trình G-code tương thích với các chương trình bộ phận Series 0 và Series 15 trước đó của Fanuc (các chương trình hiện có chạy mà không cần sửa đổi), chu trình khoan và phay có sẵn, bù bán kính dao, hệ tọa độ làm việc (G54–G59), đo chiều dài dao cắt và tiện ren cứng tiêu chuẩn.

Bộ điều khiển máy lập trình (PMC) xử lý logic I/O của máy — trình tự thay dao, kẹp pallet, điều khiển làm mát, khóa cửa — tách biệt với điều khiển chuyển động CNC, trong kiến trúc hai bộ xử lý giữ cho quá trình xử lý logic máy độc lập với vòng lặp điều khiển servo của CNC.

Kiến trúc CNC — Điều khiển Tích hợp Phía sau Bảng điều khiển

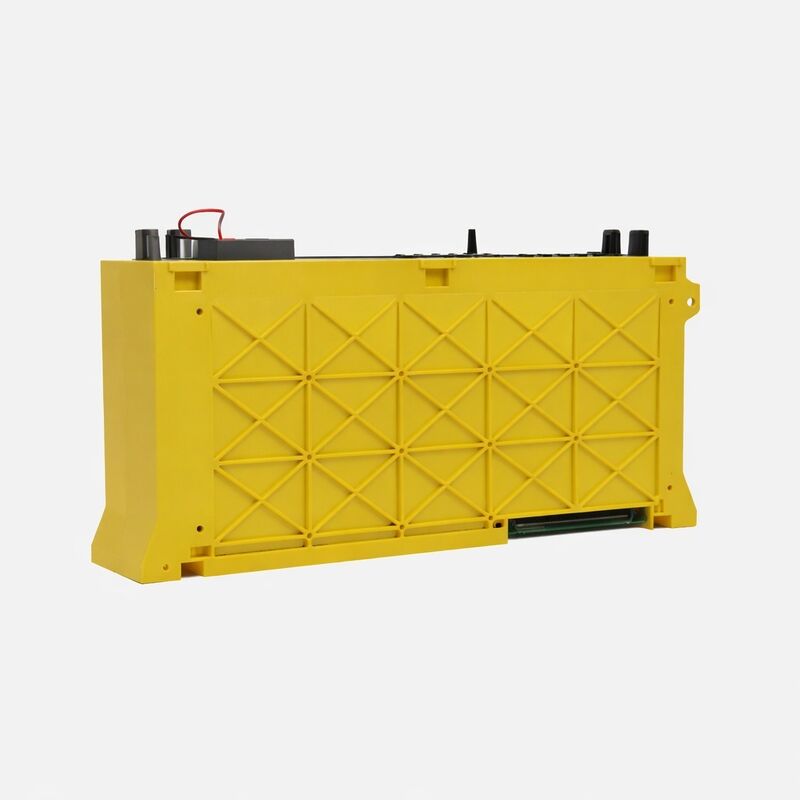

A02B-0280-B502 là bộ điều khiển phía sau bảng điều khiển — cụm phần cứng được lắp đặt phía sau màn hình và bàn phím của người vận hành. Trong kiến trúc 0i của Fanuc, bộ điều khiển này chứa bo mạch CPU chính, giao diện servo trục, bộ xử lý PMC, bộ nhớ cho các chương trình bộ phận và tham số, và các giao diện giao tiếp.

Màn hình hiển thị của người vận hành (LCD), bàn phím MDI và các nút điều khiển của máy là các thành phần riêng biệt kết nối với bộ điều khiển B502 thông qua các cáp giao diện tiêu chuẩn.

Kiến trúc mô-đun này — màn hình hiển thị tách biệt với phần cứng điều khiển — là một tính năng bảo trì quan trọng: một màn hình hoặc bàn phím bị lỗi không yêu cầu toàn bộ bộ điều khiển CNC phải được thay thế và ngược lại.

Trong thực tế, thành phần dễ hỏng hóc nhất trong các máy hoạt động lâu năm là bộ nguồn bên trong bộ điều khiển, tiếp theo là hỏng dữ liệu RAM được sao lưu bằng pin (gây mất tham số và chương trình bộ phận khi pin dự phòng hết hạn), và cuối cùng là suy giảm màn hình LCD.

Bản thân bộ điều khiển B502 nhìn chung rất bền bỉ trong môi trường tủ sạch.

RS-232C và I/O Chương trình — Giao tiếp Máy

Giao tiếp nối tiếp RS-232C là giao diện tiêu chuẩn để truyền chương trình bộ phận trên các máy sử dụng A02B-0280-B502. Chương trình được tải từ PC, bộ điều khiển DNC hoặc thiết bị lưu trữ qua RS-232C, chỉnh sửa trên MDI và thực thi từ bộ nhớ trong của bộ điều khiển.

Giao diện RS-232C cũng hỗ trợ sao lưu dữ liệu — tham số, bù dao và chương trình bộ phận có thể được xuất ra thiết bị bên ngoài để lưu trữ an toàn.

Đối với các máy trong môi trường cần giao tiếp RS-232C cho hoạt động DNC sản xuất, cấu hình giao diện của A02B-0280-B502 phải khớp với các tham số giao tiếp của hệ thống DNC.

Câu hỏi thường gặp

Q1: Sự khác biệt giữa A02B-0280-B502 và các biến thể B502 khác trong họ A02B-0280 là gì?

Trong dòng sản phẩm A02B-0280, các số hậu tố B5xx khác nhau xác định các kết hợp khác nhau về số lượng trục, cấu hình trục chính và các tùy chọn phần cứng.

B502 là một cấu hình nhà máy cụ thể — khả năng trục chính xác, kích thước bộ nhớ và bộ tùy chọn cho cấu hình này được xác định bởi thông số kỹ thuật sản xuất của Fanuc cho mã B502. Khi thay thế một bộ điều khiển bị lỗi, bộ điều khiển thay thế phải khớp với số hiệu bộ phận hoàn chỉnh (B502) thay vì một hậu tố tương tự, vì các cấu hình B5xx khác nhau mang phần cứng khác nhau có thể không tương thích trực tiếp mặc dù có cùng tiền tố dòng A02B-0280.

Q2: Điều gì xảy ra với các chương trình bộ phận và tham số khi pin dự phòng hết hạn?

A02B-0280-B502 sử dụng pin lithium để duy trì bộ nhớ SRAM lưu trữ chương trình bộ phận, tham số, bù dao và dữ liệu PMC khi bộ điều khiển tắt nguồn. Khi điện áp pin giảm xuống dưới ngưỡng tối thiểu, một cảnh báo sẽ xuất hiện trên bảng điều khiển CNC (thường là cảnh báo BAT hoặc LOW BATTERY).

Nếu pin hết hoàn toàn trước khi thay thế, tất cả dữ liệu được sao lưu bằng pin sẽ bị mất — tham số phải được tải lại từ bản sao lưu và chương trình bộ phận phải được nhập lại hoặc truyền lại. Việc thay pin hàng năm là thực hành bảo trì tiêu chuẩn cho các bộ điều khiển Series 0i trong sử dụng sản xuất liên tục.

Q3: A02B-0280-B502 có tương thích với ổ đĩa servo dòng Alpha không?

Series 0i Model A được thiết kế trong giai đoạn chuyển đổi từ ổ đĩa servo dòng S sang dòng Alpha.

Nền tảng A02B-0280 hỗ trợ cả ổ đĩa dòng S (được sử dụng trong các cài đặt trước đó) và các bộ khuếch đại servo dòng Alpha đời đầu, tùy thuộc vào cấu hình của nhà sản xuất máy.

Loại giao diện servo được cấu hình trong bộ điều khiển B502 xác định thế hệ ổ đĩa mà nó hỗ trợ.

Khi thay thế bộ điều khiển, bộ điều khiển thay thế phải khớp với loại giao diện servo được sử dụng trong hệ thống ổ đĩa hiện có của máy. Xác nhận điều này từ tài liệu của nhà sản xuất máy hoặc cấu hình nội bộ của bộ điều khiển hiện có.

Q4: Các chương trình bộ phận Series 0 và Series 15 có chạy trên 0i-MA mà không cần sửa đổi không?

Trong phần lớn các trường hợp, có. Fanuc đã thiết kế dòng 0i để duy trì khả năng tương thích lập trình với các chương trình bộ phận Series 0 và Series 15 trước đó, đây là yêu cầu thiết kế chính do cơ sở máy được lắp đặt lớn với các thư viện chương trình bộ phận hiện có.

Các chương trình G-code tiêu chuẩn sử dụng các lệnh nội suy tuyến tính, vòng tròn và chu trình có sẵn chạy mà không cần sửa đổi. Một số chức năng nâng cao đặc trưng cho Series 15 không có trong 0i có thể yêu cầu điều chỉnh nhỏ, nhưng các chương trình gia công thông thường được chuyển trực tiếp.

Khả năng tương thích này là một điểm bán hàng quan trọng cho việc nâng cấp máy trong thời kỳ giới thiệu 0i.

Q5: Việc thay thế bộ điều khiển A02B-0280-B502 trong máy bao gồm những gì?

Việc thay thế bao gồm:

(1) sao lưu tất cả dữ liệu tham số, thang máy PMC, chương trình bộ phận và bù dao từ bộ điều khiển hiện có sang thiết bị bên ngoài trước khi tắt máy;

(2) tháo bộ điều khiển hiện có khỏi giá đỡ phía sau bảng điều khiển, ngắt kết nối cáp giao diện servo, cáp mô-đun I/O, cáp bảng điều khiển của người vận hành và nguồn điện;

(3) lắp bộ điều khiển thay thế và kết nối lại tất cả các cáp;

(4) khôi phục tất cả dữ liệu đã sao lưu vào bộ điều khiển thay thế;

(5) xác minh vị trí tham chiếu trục, tham số servo và hoạt động I/O PMC trước khi đưa máy trở lại sản xuất. Quá trình này đòi hỏi sự quen thuộc với cấu trúc tham số Fanuc 0i-A — khôi phục tham số không chính xác có thể khiến máy không hoạt động đúng.
