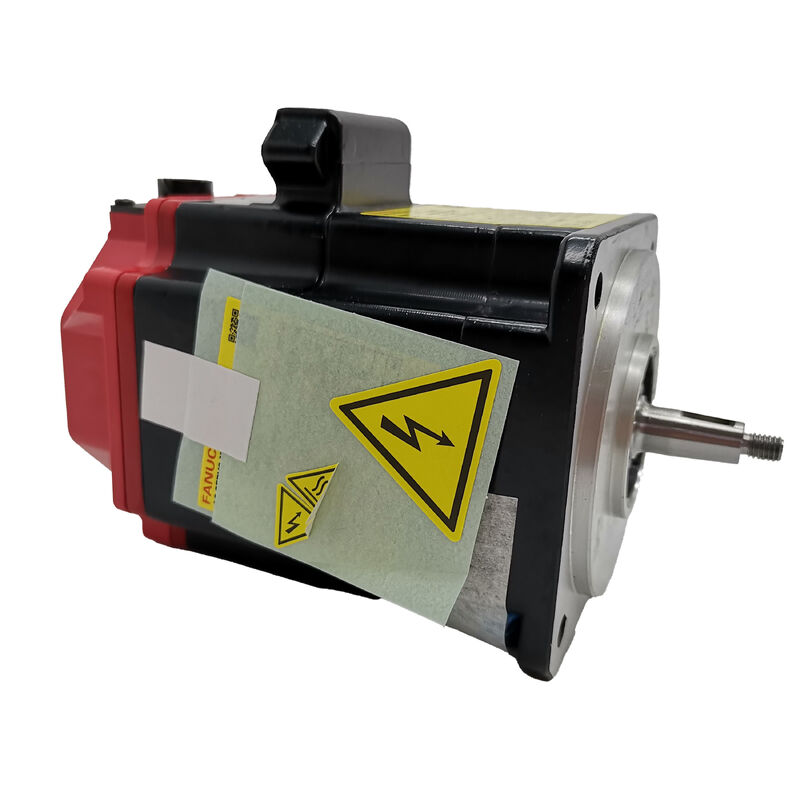

FANUC A06B-0205-B100 AC Servo Motor - Alpha iF 2/5000 Series
Được xây dựng để đáp ứng nhu cầu của CNC Modern Motion Control
Khi một công cụ máy cần chuyển động trục mượt mà, lặp lại ở tốc độ chu kỳ cao, sự lựa chọn động cơ servo quan trọng hơn hầu hết mọi người nhận ra.FANUC A06B-0205-B100 là một AC servo động cơ từ Alpha iF series một dòng đã kiếm được một danh tiếng yên tĩnh trên sàn nhà máy trên toàn ngành ô tô, hàng không vũ trụ, và môi trường gia công chính xác để làm chính xác những gì nó được yêu cầu, ca sau ca.
Động cơ này chạy với tốc độ định số 4.000 vòng/phút với tốc độ tối đa 5.000 vòng/phút, cung cấp mô-men xoắn 2,0 Nm và công suất định số 0,75 kW (1,0 mã lực).cung cấp cho nó một cú đấm vững chắc cho nhu cầu gia tốc trong các ứng dụng định vị tốc độ caoNó nặng 4,3 kg đủ nhỏ gọn để phù hợp với vỏ máy công cụ chặt chẽ mà không phải hy sinh hiệu suất.
Phiên bản B100 có trục thẳng (φ10 mm) và bộ mã hóa xung FANUC Alpha iA1000, cho phép phản hồi vị trí độ phân giải cao rất cần thiết cho điều khiển servo vòng kín.Không có phanh tích hợp trên cấu hình này, giữ dấu chân và quán tính lean rotor quán tính là 0,000526 kg * m2.
Thông số kỹ thuật một cái nhìn
| Parameter |
Giá trị |
| Sản lượng định giá |
00,75 kW / 1,0 mã lực |
| Tốc độ định số |
4,000 rpm |
| Tốc độ tối đa |
5,000 rpm |
| Động lực dừng |
2.0 Nm |
| Động lực tối đa |
8.3 Nm |
| Dòng điện tĩnh |
3.5 A (rms) |
| Động lực hằng số |
0.57 Nm/A (rms) |
| Trọng lực rotor |
0.000526 kg*m2 |
| Kháng chống thép |
1.1 Ω |
| Hằng số thời gian nhiệt |
20 phút. |
| Loại trục |
thẳng, φ10 mm |
| Bộ mã hóa |
Alpha iA1000 Pulse Coder |
| Trọng lượng |
4.3 kg |
Nơi sử dụng
A06B-0205-B100 là một sự phù hợp tự nhiên cho các trung tâm gia công CNC, trung tâm xoay và máy xay nơi các động cơ trục nhỏ gọn được ghép với bộ khuếch đại FANUC.Nó cũng thấy sử dụng trong robot workcells, dây chuyền lắp ráp tự động, và hệ thống gantry đa trục mà phản ứng mô-men xoắn nhất quán ở các tốc độ khác nhau là không thể đàm phán.
Dòng Alpha iF được thiết kế với sự tích hợp trong tâm trí ¢ những động cơ này hoạt động trong hệ sinh thái FANUC servo rộng lớn hơn,làm cho cài đặt tham số và khắc phục sự cố đơn giản cho các kỹ sư đã quen thuộc với hệ thống CNC FANUC. Các đầu ra bộ mã hóa xung được cấp trực tiếp vào FANUC servo ổ đĩa mà không cần thêm điều kiện tín hiệu.
Khả năng tương thích và thay thế
Động cơ này tương thích với các mô-đun khuếch đại servo FANUC từ gia đình khuếch đại αi.Nó có thể thay thế các động cơ bị hư hỏng hoặc bị mòn trong các thiết bị máy hiện có mà không yêu cầu thay đổi các thông số lái trong hầu hết các trường hợp. Khi tìm kiếm một sự thay thế,luôn luôn xác minh cấu hình trục và loại mã hóa so với đơn vị ban đầu sự khác biệt tinh tế trong mã hậu tố có thể có nghĩa là định hướng kết nối khác nhau hoặc kích thước trục.
Câu hỏi thường gặp
Q1: Sự khác biệt giữa A06B-0205-B100 và A06B-0205-B000 là gì?
A: Sự khác biệt chính nằm ở cấu hình trục và đầu nối.trong khi B000 là cấu hình cơ sở chi tiết bố trí trục và kết nối khác nhau giữa các biến thể hậu tốLuôn luôn kiểm tra hậu tố của động cơ gốc trước khi đặt mua thay thế.
Q2: FANUC servo drive nào tương thích với động cơ này?
Đáp: Động cơ này được thiết kế để hoạt động với FANUC αi series servo amplifiers. Alpha iA1000 pulse coder trên B100 giao tiếp bản địa với các hệ thống FANUC CNC sử dụng FSSB (FANUC Serial Servo Bus).Tham khảo tài liệu ổ đĩa cho việc gán trục và cài đặt tham số.
Câu 3: A06B-0205-B100 có bao gồm phanh giữ không?
A: Không. Cấu hình B100 không bao gồm một phanh giữ tích hợp.một trục dọc mà phải giữ vị trí khi điện bị ngắt bạn sẽ cần một biến thể với phanh, có thể xác định bằng một mã hậu tố khác.
Q4: Tuổi thọ sử dụng dự kiến là bao nhiêu, và những gì thường gây ra sự thất bại?
A: Trong điều kiện hoạt động bình thường và bảo trì thường xuyên, động cơ FANUC Alpha iF được biết đến với tuổi thọ hoạt động lâu.và sự suy giảm cách nhiệt cuộn dây do quá nóng hoặc rung động quá mứcGiữ động cơ trong điều kiện tải trọng và nhiệt độ môi trường xung quanh kéo dài đáng kể tuổi thọ của nó.
Q5: Có thể sửa chữa động cơ này, hoặc nó nên được thay thế hoàn toàn?
A: Cả hai lựa chọn đều khả thi tùy thuộc vào loại lỗi. Các lỗi mã hóa và thay thế vòng bi thường được xử lý bởi các cơ sở sửa chữa được ủy quyền của FANUC. Đối với cuộn dây hoặc thiệt hại cơ học nghiêm trọng,Đơn vị được xây dựng lại có sẵn trên thị trường và có thể là một sự thay thế thực tế khi thời gian giao hàng mới ban đầu dài.
