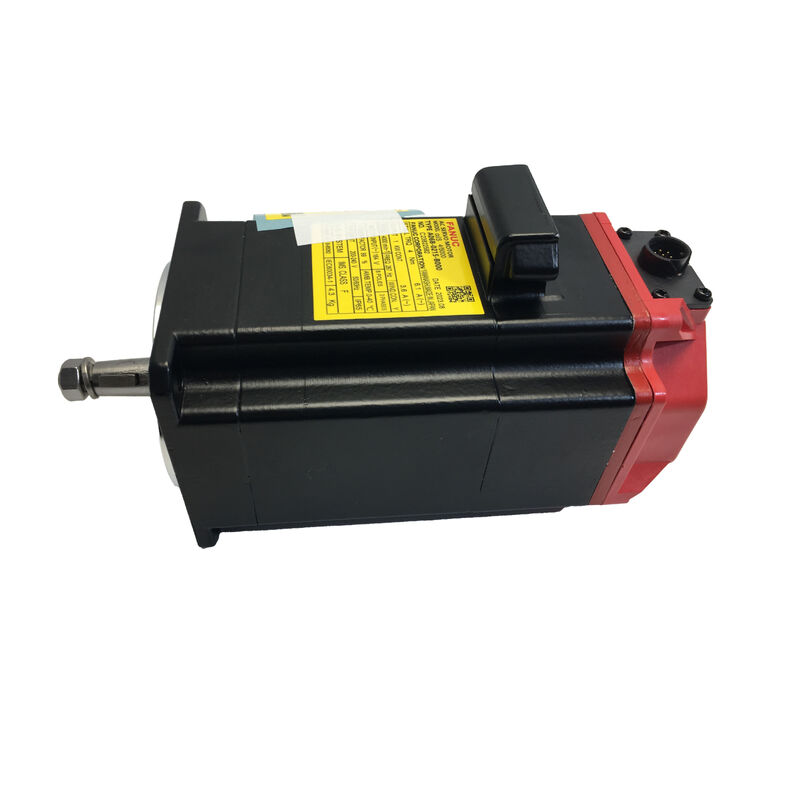

Fanuc AC Servo Motor A06B-0212-B001

βis Series · Không có phanh · Máy động cơ AC servo nhỏ gọn cho điều khiển cấp nguồn trục ngang CNC

Sự nhất quán là thước đo hiệu suất quan trọng nhất

Các con số mô-men xoắn cực nhìn tốt trên một trang dữ liệu. những gì một môi trường sản xuất thực sự đo là một cái gì đó khác nhau: liệu trục giữ dung nạp của nó ở phần 1 và phần 10,000. Cho dù kết thúc bề mặt trên chu kỳ cuối cùng của các thay đổi phù hợp với đầu tiên. cho dù động cơ giới thiệu biến CNC phải bù cho,hoặc giữ im lặng và để cho hệ thống điều khiển làm công việc của nó.

Fanuc A06B-0212-B001 được xây dựng dựa trên các tiêu chí thứ hai.Nó thuộc về loạt động cơ servo βis của FANUC lớp nhỏ gọn của một dòng cung cấp năng lượng cho máy công cụ trên mọi lĩnh vực sản xuất lớn và nó chạy mà không có phanh tích hợp, được cấu hình cho các ứng dụng trục ngang nơi giữ trọng lực không phải là một phần của phương trình.chuyển động lặp lại được cung cấp nhất quán trong suốt cả ngày sản xuất, được kết nối trực tiếp với hệ thống truyền động FANUC mà không có chi phí tương thích chung đi kèm với các lựa chọn thay thế không phải OEM.

Thông số kỹ thuật

Các quyết định kỹ thuật xuất hiện trong sản xuất

Bộ mã hóa tuyệt đối ∆ nhận thức trục mà không có cơ sở hạ tầng.Dữ liệu vị trí được lưu trữ liên tục trong bộ mã hóa hàng loạt, độc lập với bất kỳ pin bên ngoài hoặc hệ thống tham chiếu cơ học nào.dừng khẩn cấp, hoặc một sự gián đoạn điện ✓ bộ điều khiển đã biết chính xác vị trí trục. Không có thói quen định vị. Không có sự chậm trễ định vị. Chu kỳ tiếp theo bắt đầu từ vị trí được xác minh.

IP67 ở đầu trục chi tiết xác định tuổi thọ.Màn chắn trục là điểm phơi sáng nhất của động cơ. trong môi trường gia công hoạt động, chất lỏng cắt không chỉ phun ∙ nó sương mù, nó di cư, và nó làm việc theo cách của mình vào bất kỳ khoảng trống mà nhà cung cấp.Đánh giá IP67 trên niêm phong trục là thông số kỹ thuật giữ chất làm mát ra khỏi bộ mã hóa và khoang vòng bi trong thời gian dài, không chỉ trong những tuần đầu tiên của hoạt động.

Đưa ra mô-men xoắn không thay đổi theo tốc độ.Vòng xoắn tốc độ thấp là một đặc điểm động cơ chuyển trực tiếp lên bề mặt gia công trong quá trình hoàn thiện.Các hình học cuộn βis kiểm soát sự bất thường đầu ra này trên toàn bộ phạm vi tốc độ hoạt độngKết quả là sự nhất quán bề mặt kết thúc đến từ hành vi của động cơ, không phải từ CNC phải bù đắp xung quanh nó.

Thăng bằng nhiệt thông qua hoạt động liên tục.Một động cơ có nhiệt độ ổn định sớm trong ca chuyển và giữ ở đó tạo ra hành vi trục dự đoán từ giờ một đến giờ mười.Lớp cách nhiệt và lựa chọn vòng bi trên A06B-0212-B001 đều được lựa chọn cho công việc kéo dài, không dành cho các máy có chu kỳ bật và tắt với thời gian làm mát kéo dài giữa các hoạt động.

Một kích thước khung mở các tùy chọn cài đặt.Vỏ bìa βis nhỏ gọn phù hợp với các nền tảng máy mà các động cơ servo lớn hơn đơn giản là không.Đó không phải là một giới hạn hiệu suất ∙ đó là đặc điểm thiết kế cụ thể làm cho động cơ này phù hợp với một loại máy mà không thể chứa bất cứ thứ gì lớn hơn.

Máy móc này hoạt động trong

Hãy nghĩ về các ứng dụng CNC nơi động cơ trục cấp dự kiến sẽ thực hiện một số lượng lớn các chu kỳ, trong một không gian cài đặt tương đối nhỏ,với độ khoan dung mà không có chỗ cho động cơ là một biến hiệu suấtĐó là hồ sơ mà động cơ này hướng tới.

Máy quay CNC nhỏ gọn.X và Z axis feed control trên các trung tâm xoay chạy số lượng chu kỳ trung bình đến cao.Các bộ mã hóa tuyệt đối đảm bảo tham chiếu vị trí là nguyên vẹn trên các thay đổi lô và chuyển đổi chuyển đổi mà không cần một trình tự định vị giữa các bộ phận.

Trung tâm gia công dọc nhỏ.Trong các nền tảng VMC nhỏ gọn, không gian lắp đặt động cơ có sẵn là một hạn chế khó khăn.Các khung nhỏ βis giải quyết vấn đề không gian mà không đánh đổi đi các đặc điểm kỹ thuật mã hóa hoặc tương thích ổ đĩa mà hệ thống điều khiển FANUC phụ thuộc vào.

Trung tâm khoan và khai thác.Trục cấp trên một trung tâm chạm ngược hướng liên tục trong suốt ngày sản xuất.Ít quán tính và phản ứng mô-men xoắn nhanh là các đặc điểm của động cơ giữ cho thời gian chu kỳ phù hợp và ngăn chặn lỗi vị trí tích lũy qua các chu kỳ.

Trục phụ và phụ trợ.Bàn quay, máy thay dụng cụ, hệ thống loại bỏ chip và cơ chế định vị pallet trên máy đa quy trình cần tương thích với giao thức FANUC và định vị đáng tin cậy,nhưng không yêu cầu kích thước vật lý hoặc công suất đầu ra của động cơ αi-series. Dòng βis là tầng chính xác cho các vai trò này, và A06B-0212-B001 nằm ở cuối nhỏ gọn của nó.

Thị trường thứ cấp bị sai lầm gì và nó có giá bao nhiêu

Các động cơ FANUC được sử dụng, cải tạo và tái chế di chuyển trên thị trường với khối lượng lớn.Một phần có ý nghĩa của nó không phải là các đơn vị với lịch sử hoạt động mà không được dán nhãn như vậy, được trình bày cùng với cổ phiếu mới theo cách làm cho sự khác biệt dễ dàng bỏ qua.

Vấn đề thực tế không phải là sự khác biệt về giá cả mà là khoảng trống thông tin.bao nhiêu chu kỳ nhiệt mà cách điện cuộn đã trải quathông tin đó không xuất hiện trên bên ngoài của động cơ. nó xuất hiện sau đó, trong sản xuất,như một trục tăng dần sau lỗi, một lỗi mã hóa gián đoạn, hoặc một tiếng ồn mang phát triển tháng trong hoạt động.

Bắt đầu với một A06B-0212-B001 mới loại bỏ sự không chắc chắn đó.Bảo hành OEM đầy đủ có hiệu lực từ ngày lắp đặtĐộng cơ sẽ chạy bên trong một cỗ máy, không có người giám sát, trong nhiều năm.

Danh sách kiểm tra cài đặt và hướng dẫn dịch vụ

Trước khi động cơ ở máy:Hãy so sánh phân tích của bộ khuếch đại βi với thông số kỹ thuật hiện tại của động cơ.và giải quyết nó tại cabinet ổ đĩa tốn nhiều thời gian hơn bắt nó trong giai đoạn lập kế hoạch. Also verify shaft dimensions and connector positions against the machine mounting drawing — dimensional assumptions between βis generations have caused installation problems that a drawing check would have prevented.

Khi bật đầu tiên:Chứng minh phản hồi mã hóa là sạch sẽ, lỗi sau đây là trong thông số kỹ thuật,và ổ đĩa báo cáo không có lỗiĐiều này mất một vài phút và thiết lập một đường cơ sở để so sánh trong các kiểm tra dịch vụ trong tương lai.

Trong khi phục vụ sản xuất:Kiểm tra trục sau lỗi thông qua màn hình chẩn đoán CNC theo định kỳ.Một xu hướng tăng chậm trong nhiều tuần thay vì một báo động đột ngột là cảnh báo sớm đặc trưng về sự suy thoái của niêm phong cáp mã hóa trong môi trường tiếp xúc với chất làm mát. Giải quyết ở giai đoạn đó, sửa chữa là một thay thế cáp được lên kế hoạch trong một cửa sổ bảo trì được lên kế hoạch.

Đối với các đơn vị được lưu trữ:Giữ nhiệt độ lưu trữ giữa 0 °C và 40 °C, độ ẩm tương đối dưới 75%, không ngưng tụ.Xoay trục bằng tay mỗi sáu tháng để ngăn chặn vòng bi brinelling dưới tải liên lạc tĩnh bền vữngGiữ đơn vị trong bao bì kín ban đầu cho đến ngày lắp đặt.

Câu hỏi thường gặp

Q1: A06B-0212-B001 có bao gồm phanh tích hợp không?Không. Hậu tố B001 chỉ định một cấu hình không phanh. Động cơ này được thiết kế để sử dụng theo trục ngang, nơi tải không cần phải được giữ bằng cơ khí khi loại bỏ điện.Các ứng dụng liên quan đến trục dọc hoặc các điều kiện chịu gánh nặng đòi hỏi một biến thể có phanh trong loạt βis A06B-0212-B001 không phải là thông số kỹ thuật chính xác cho các trường hợp sử dụng đó.

Câu 2: Cần có bộ khuếch đại nào để chạy động cơ này?A06B-0212-B001 được thiết kế để sử dụng với FANUC βi SVU hoặc βi SVM series servo amplifier.Capacity của module khuếch đại phải phù hợp với dòng điện định lượng của động cơĐây là một trong những kiểm tra thường xuyên bỏ qua và đáng tin cậy nhất chịu trách nhiệm cho các báo động ổ đĩa tại lần khởi động đầu tiên.

Q3: Liệu động cơ này có hoạt động như một sự thay thế cho một đơn vị loạt β trước đây?Không phải là một thay thế trực tiếp plug-and-play. loạt βis sử dụng một giao thức mã hóa hàng loạt được cập nhật so với loạt β ban đầu, đòi hỏi phải thay đổi tham số CNC sau khi cài đặt.Vị trí kết nối vật lý cũng có thể khác nhau giữa các thế hệ động cơ. Xác minh phù hợp và lên kế hoạch xem xét tham số trước khi chạy trục không giả định khả năng tương thích ngược từ tên loạt được chia sẻ.

Q4: Hệ thống CNC nào của FANUC hỗ trợ động cơ này?A06B-0212-B001 tương thích với các bộ điều khiển FANUC 0i-D, 0i-F, 30i, 31i và 32i khi kết hợp với bộ khuếch đại servo series βi thích hợp. Đối với các thế hệ bộ điều khiển ngoài phạm vi này,tương thích nên được xác nhận độc lập trước khi chỉ định động cơ này.

Q5: Làm thế nào tôi xác minh một đơn vị là mới trước khi mua?Các đơn vị mới đến trong bao bì FANUC niêm phong với nhãn xác thực nguyên vẹn, một trục không có dấu hiệu mòn hoặc tiếp xúc ở cửa khóa, và một số serial không có lịch sử dịch vụ trước đó.Yêu cầu người bán xác nhận tình trạng tồn kho mới bằng văn bản và cung cấp tài liệu nguồn cung cấp nếu được yêu cầuNếu bao bì đã được mở hoặc chi tiết nguồn cung không có sẵn, điều đó đòi hỏi phải được làm rõ trước khi mua hàng được hoàn thành.
