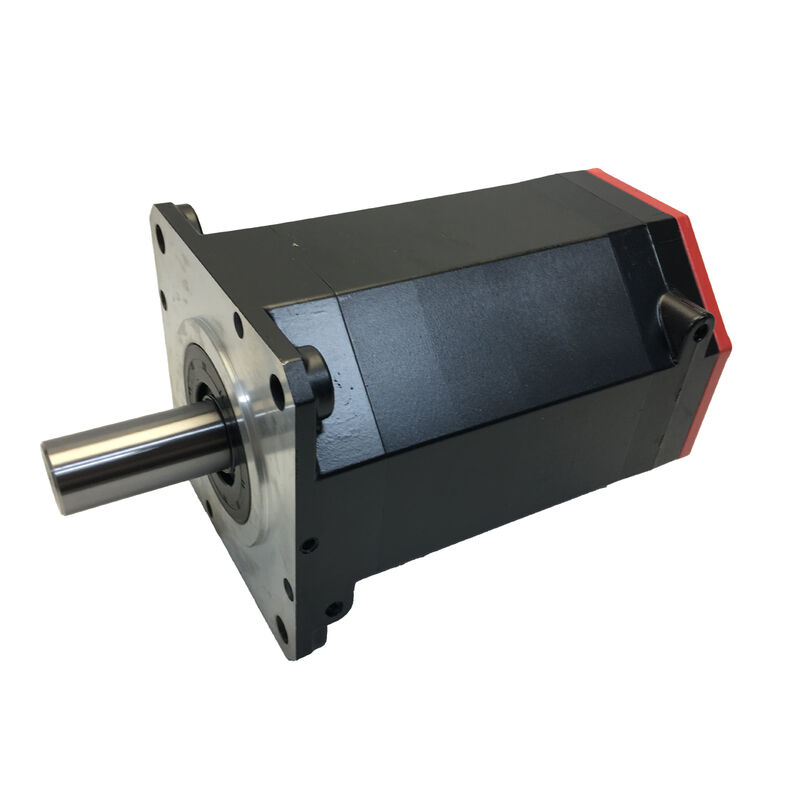

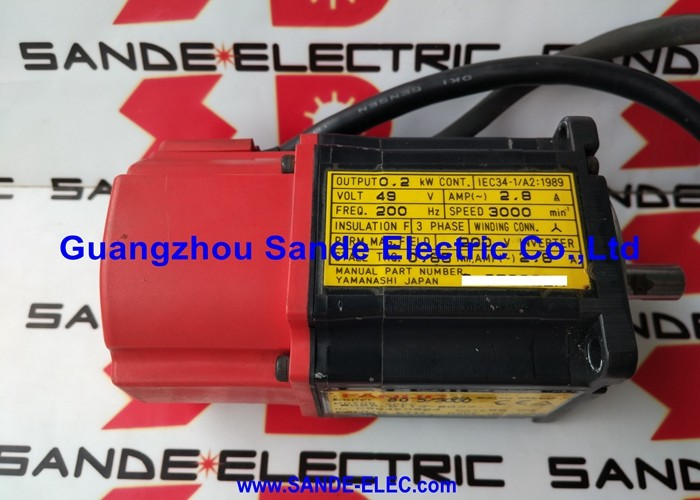

Fanuc A06B-0212-B100 — Động cơ Servo AC tốc độ cao αiS 2/5000, Trục thẳng, Không phanh, Bộ mã hóa xung Alpha i A1000

Tổng quan sản phẩm

Mã sản phẩm: A06B-0212-B100

Cũng được tìm kiếm với tên: A06B0212B100, Fanuc A06B-0212-B100, FANUC A06B0212B100

Mô hình động cơ: αiS 2/5000

Phân loại: Động cơ Servo AC không chổi than Fanuc Alpha iS Series — 5.000 vòng/phút, Trục thẳng trơn, Không phanh, Bộ mã hóa xung tuyệt đối A1000, IP65

Chức năng của động cơ này

Tốc độ là đặc điểm xác định của Fanuc A06B-0212-B100. Với tốc độ định mức 5.000 vòng/phút, αiS 2/5000 này nằm ở phân khúc tốc độ cao của dòng động cơ servo alpha iS của Fanuc — hoạt động nhanh hơn các động cơ 4.000 vòng/phút dùng cho hầu hết các trục di chuyển của trung tâm gia công, và cao hơn nhiều so với các động cơ 3.000 vòng/phút dùng cho các ổ đĩa chậm tải nặng. Với mô-men xoắn dừng 2 Nm, đây không phải là động cơ mô-men xoắn cao. Nhưng đối với các trục mà tốc độ di chuyển và khả năng phản hồi động là yếu tố thiết kế chính — và nơi yêu cầu mô-men xoắn tải nằm trong phạm vi 2 Nm — αiS 2/5000 mang lại những gì các ứng dụng đó cần.

A06B-0212-B100 có cấu hình đơn giản nhất trong dòng αiS 2: trục thẳng trơn, không có phanh điện từ, bộ mã hóa xung tuyệt đối Alpha i A1000. Hậu tố B100 mã hóa cấu hình không phanh đó. Đối với các trục ngang nơi khóa servo giữ vị trí đầy đủ khi dừng và yêu cầu hiệu suất di chuyển tốc độ cao, đây là thông số kỹ thuật chính xác và đầy đủ.

Thông số kỹ thuật

5.000 vòng/phút: Trường hợp ưu tiên tốc độ hơn mô-men xoắn

Mọi thiết kế động cơ servo đều liên quan đến sự đánh đổi giữa tốc độ và mô-men xoắn ở một kích thước vật lý và mức công suất nhất định. αiS 2/5000 thực hiện sự đánh đổi này một cách rõ ràng: con số mô-men xoắn dừng "2" là khiêm tốn đối với một động cơ Fanuc alpha iS, nhưng tốc độ định mức "5000" vòng/phút lại ở mức trần của phạm vi tốc độ của dòng α iS tiêu chuẩn.

Sự đánh đổi đó có ý nghĩa đối với các loại trục máy cụ thể. Các trung tâm gia công CNC cỡ nhỏ với cụm bàn trọng lượng nhẹ — nơi khối lượng bàn thấp, lực cắt vừa phải và tốc độ di chuyển nhanh là yếu tố rút ngắn thời gian chu kỳ — sử dụng hiệu quả các động cơ tốc độ cao, mô-men xoắn nhỏ. Một động cơ 5.000 vòng/phút điều khiển vít me bước ren 4mm tạo ra tốc độ di chuyển tuyến tính 20 m/phút trực tiếp, không cần bất kỳ bộ giảm tốc trung gian nào. Đối với các trung tâm gia công nhỏ cạnh tranh về thời gian chu kỳ, khả năng di chuyển nhanh truyền động trực tiếp đó chính xác là những gì thiết kế trục yêu cầu.

Logic tương tự cũng áp dụng cho máy khoan, máy khắc và các thiết bị CNC chuyên dụng nhỏ nơi các trục nhỏ gọn với tải trọng nhẹ cần di chuyển nhanh và định vị chính xác. αiS 2/5000 bao phủ phạm vi hoạt động đó mà không bị phạt về trọng lượng và thể tích của động cơ mô-men xoắn lớn hơn.

Trục thẳng trơn: Lắp đặt và Khớp nối

Trục của A06B-0212-B100 là trục thẳng và trơn — không có rãnh then, không có côn. Fanuc chỉ định điều này là ST (thẳng) và SLK (trơn) trong mô tả động cơ đầy đủ. Đối với thiết kế khớp nối được sử dụng trên dòng động cơ này — khớp nối màng chia chính xác, khớp nối đĩa linh hoạt và cụm khớp nối vít me trực tiếp — đây là giao diện tiêu chuẩn.

Với mô-men xoắn dừng 2 Nm, lực kẹp ma sát từ khớp nối chia trục được chỉ định đúng cách là hoàn toàn đầy đủ. Khớp nối nên được chọn bằng hoặc cao hơn yêu cầu mô-men xoắn đỉnh của trục, mà đối với động cơ 5.000 vòng/phút với mô-men xoắn dừng 2 Nm thường nằm trong khoảng 4–6 Nm khi bao gồm cả mô-men xoắn gia tốc. Danh mục khớp nối servo tiêu chuẩn có các sản phẩm phù hợp trực tiếp với thông số kỹ thuật này ở đường kính trục của A06B-0212-B100.

Việc thay thế rất đơn giản: trục trơn cho phép trượt mâm cặp khớp nối ra sau khi nới lỏng các bu lông kẹp, và lắp mâm cặp động cơ thay thế mà không cần căn chỉnh rãnh then. Đối với các máy mà việc thay thế động cơ servo là một quy trình bảo trì theo kế hoạch, sự đơn giản này là một lợi thế vận hành.

Các biến thể của αiS 2/5000 có rãnh then (chỉ định KEY) có sẵn với các mã sản phẩm khác trong dòng A06B-0212. Đối với B100, trục trơn được xác nhận bằng chỉ định SLK.

Không phanh: Cấu hình phù hợp cho hầu hết các ứng dụng

Hậu tố B100 chỉ định không có phanh điện từ. Vị trí khi dừng được duy trì bởi khóa servo của bộ khuếch đại servo Fanuc αi — vòng lặp vị trí vẫn đóng, bộ mã hóa xung A1000 liên tục theo dõi góc trục với 1.000.000 đếm mỗi vòng quay, và bộ khuếch đại cung cấp dòng điện hiệu chỉnh để giữ lỗi theo dõi bằng không.

Đối với các trục ngang không có tải trọng trọng lực tác dụng theo hướng quay trục, điều này hoàn toàn đáng tin cậy. Khóa servo giữ vị trí trên một trục Fanuc được điều chỉnh tốt khi dừng là cực kỳ chặt — trục không di chuyển đáng kể, và thanh ghi vị trí CNC vẫn chính xác như vị trí cuối cùng được lệnh đặt. Không có hao mòn cơ học, không có rơle để tuần tự, không có mạch phanh 24V trong tủ điện và không yêu cầu kiểm tra phanh trong lịch bảo trì.

Lĩnh vực ứng dụng tự nhiên của αiS 2/5000 — các trục tải nhẹ tốc độ cao trên các trung tâm gia công nhỏ, máy khoan và thiết bị khắc — chủ yếu bao gồm các trục ngang nơi cấu hình không phanh này vừa chính xác vừa được ưa chuộng.

Đối với bất kỳ trục nào có thành phần tải trọng trọng lực (trục thẳng đứng, ổ đĩa nghiêng), biến thể phù hợp sẽ mang hậu tố phanh. Các mã sản phẩm dòng A06B-0212-B500 hoặc B700 trong dòng A06B-0212 bao gồm các tùy chọn phanh điện từ cho các ứng dụng đó.

Bộ mã hóa xung Alpha i A1000: Vị trí tuyệt đối ở một triệu đếm

Bộ mã hóa xung Alpha i A1000 được trang bị trên A06B-0212-B100 là bộ mã hóa tuyệt đối nối tiếp với 1.000.000 xung mỗi vòng quay. Đây là cùng loại bộ mã hóa được trang bị trên αiS 8/4000 (A06B-0235-B000) và dòng động cơ αi rộng hơn của Fanuc — thiết bị phản hồi vị trí tuyệt đối tiêu chuẩn của Fanuc cho nền tảng bộ khuếch đại αi.

Tại sao tuyệt đối lại quan trọng. Bộ mã hóa tuyệt đối giữ nguyên vị trí qua các sự kiện mất điện. Khi CNC của Fanuc được bật — sau khi tắt máy theo kế hoạch, sau khi dừng do cảnh báo, sau một cuối tuần — bộ khuếch đại servo αi đọc vị trí tuyệt đối của A1000 ngay lập tức. CNC biết tọa độ máy chính xác của mọi trục trước khi bất kỳ thứ gì di chuyển. Không cần chu trình quay về điểm tham chiếu (homing). Đối với một trung tâm gia công có nhiều trục đều được trang bị động cơ mã hóa tuyệt đối, điều này có nghĩa là máy sẵn sàng hoạt động trong vòng vài giây sau khi bật nguồn thay vì sau một chu trình homing có thể kéo dài và cần quản lý cẩn thận.

Độ phân giải ở 5.000 vòng/phút. Một triệu đếm mỗi vòng quay ở 5.000 vòng/phút có nghĩa là vòng lặp phản hồi vận tốc nhận được các cập nhật vị trí cực kỳ tinh vi mỗi đơn vị thời gian. Ở tốc độ định mức, điều này tương đương với đầu ra mô-men xoắn mượt mà với nhiễu lượng tử hóa gần như bằng không trong tín hiệu vận tốc, đây là yếu tố cho phép servo Fanuc chạy ở tốc độ tối đa mà không bị gợn sóng tốc độ — một đặc điểm quan trọng trên các trục di chuyển tốc độ cao nơi rung động từ gợn sóng tốc độ có thể ảnh hưởng đến độ hoàn thiện bề mặt hoặc động lực học của máy.

Sao lưu pin. Bộ đếm tuyệt đối đa vòng của A1000 được duy trì qua quá trình mất điện bằng pin dự phòng trong bộ khuếch đại servo Fanuc αi hoặc bộ pin của tủ CNC. Thay pin khi CNC đưa ra cảnh báo pin. Pin hết hoàn toàn sẽ đặt lại bộ đếm và yêu cầu quay về điểm tham chiếu trước khi có thể tiếp tục sản xuất.

Vị trí của αiS 2/5000 trong dòng Fanuc Alpha iS

Dòng Fanuc αiS bao phủ một phạm vi mô-men xoắn và tốc độ rộng. αiS 2/5000 nằm ở phân khúc tốc độ cao, mô-men xoắn thấp:

A06B-0212-B100 hoạt động ở đỉnh của phạm vi tốc độ của dòng này. Nâng cấp lên αiS 4/4000 hoặc αiS 8/4000 có nghĩa là chấp nhận tốc độ thấp hơn để đổi lấy mô-men xoắn cao hơn — sự đánh đổi phù hợp khi tải trục yêu cầu hơn 2 Nm, và là một bước quá xa khi trục thực sự cần khả năng di chuyển 5.000 vòng/phút.

Bộ khuếch đại và Bộ điều khiển tương thích

A06B-0212-B100 hoạt động với bộ khuếch đại servo dòng Fanuc αi (αiSV) — cụ thể là αiSV 4 hoặc αiSV 8 ở mức công suất này, tùy thuộc vào cấu hình trục của máy. Bộ mã hóa xung A1000 giao tiếp qua giao thức bộ mã hóa nối tiếp của Fanuc được hỗ trợ bởi tất cả các bộ khuếch đại thế hệ αi.

Các nền tảng CNC Fanuc tương thích bao gồm Series 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, và 32i. Động cơ không tương thích với các bộ khuếch đại dòng α cũ hơn trước thế hệ αi, hoặc với bộ khuếch đại dòng β của Fanuc, sử dụng giao thức bộ mã hóa khác.

Khi lắp đặt A06B-0212-B100 như một bộ phận thay thế, hãy xác minh các tham số trục trong CNC khớp với mục loại động cơ αiS 2/5000 trong cơ sở dữ liệu tham số động cơ của Fanuc. Các tham số loại động cơ không chính xác có thể gây ra giới hạn dòng điện không chính xác, hiệu suất servo không ổn định hoặc lỗi bộ khuếch đại khi khởi động.

Ứng dụng điển hình

Trung tâm gia công nhỏ tốc độ cao. Trục di chuyển X và Y trên các trung tâm gia công CNC định dạng nhỏ nơi khối lượng bàn nhẹ và tốc độ di chuyển nhanh là yếu tố thúc đẩy thời gian chu kỳ. Động cơ 5.000 vòng/phút điều khiển vít me ở tốc độ tuyến tính cao trên vít me bước ren nhỏ mà không cần bộ giảm tốc.

Máy khoan và taro CNC. Trục định vị X-Y trên các trung tâm khoan CNC, máy taro và các bộ phận khoan gang nơi định vị nhanh giữa các vị trí lỗ chiếm phần lớn thời gian chu kỳ. Tốc độ cao của αiS 2/5000 giảm thiểu thời gian định vị giữa các lỗ; bộ mã hóa tuyệt đối A1000 cung cấp thông tin vị trí tức thời khi khởi động.

Máy khắc và máy phay CNC. Ổ đĩa trục chính trên máy khắc CNC, máy phay biển hiệu và máy phay định dạng nhỏ nơi cấu trúc cổng hoặc bàn nhẹ cho phép tốc độ di chuyển cao và tải cắt nằm trong phạm vi mô-men xoắn 2 Nm.

Trục định vị thiết bị bán dẫn và điện tử. Trục định vị chính xác trên thiết bị khoan PCB, trạm xử lý bán dẫn và máy lắp ráp linh kiện điện tử nơi chu trình định vị tốc độ cao, hành trình ngắn là yêu cầu hiệu suất chính.

Trục máy cắt và định vị laser. Trục định vị đầu cắt nhẹ trên hệ thống cắt và đánh dấu laser định dạng nhỏ nơi khối lượng đầu cắt tối thiểu và trục phải di chuyển nhanh giữa các chi tiết cắt.

Câu hỏi thường gặp

Q1: A06B-0212-B100 có bộ mã hóa tuyệt đối hay tăng dần không?

A06B-0212-B100 được trang bị bộ mã hóa tuyệt đối nối tiếp Alpha i A1000 với 1.000.000 xung mỗi vòng quay. Tuyệt đối có nghĩa là động cơ giữ nguyên vị trí trục đa vòng qua các sự kiện mất điện thông qua pin dự phòng trong bộ khuếch đại servo Fanuc αi. Khi CNC bật nguồn, vị trí trục được biết ngay lập tức — không cần chu trình homing quay về điểm tham chiếu. Điều này khác với các biến thể bộ mã hóa tăng dần (được chỉ định "i" trong hậu tố bộ mã hóa), yêu cầu homing sau mỗi lần bật nguồn.

Q2: Sự khác biệt giữa A06B-0212-B100 và A06B-0212-B500 hoặc B705 là gì?

Sự khác biệt chính là phanh điện từ. B100 không có phanh — vị trí trục khi dừng được giữ bởi khóa servo của Fanuc. Các biến thể B500 và B705 có phanh điện từ (lò xo tác động, nhả bằng điện) cho các trục thẳng đứng và các cơ cấu cần giữ cơ học khi tắt servo. Ngoài ra, B705 sử dụng bộ mã hóa xung khác (a64ia — bộ mã hóa tăng dần với 64.000 ppr). Tất cả các biến thể đều có cùng mô-men xoắn dừng và tốc độ định mức αiS 2/5000. Chọn B100 cho các trục ngang không có thành phần tải trọng trọng lực; chọn biến thể có phanh cho các trục thẳng đứng.

Q3: A06B-0212-B100 yêu cầu bộ khuếch đại servo Fanuc nào?

A06B-0212-B100 yêu cầu bộ khuếch đại servo dòng Fanuc αi (αiSV) — thường là αiSV 4 hoặc αiSV 8 tùy thuộc vào cấu hình máy. Các nền tảng CNC tương thích bao gồm Fanuc Series 0i-D/F, 15i, 16i, 18i, 21i, 30i, và 31i. Động cơ này không tương thích với các bộ khuếch đại dòng α hoặc αC thế hệ đầu cũ hơn, hoặc với các ổ đĩa dòng β của Fanuc, không thể giải mã giao thức bộ mã hóa xung tuyệt đối nối tiếp A1000.

Q4: Xếp hạng IP65 bao gồm những gì và có phiên bản nào có xếp hạng cao hơn không?

A06B-0212-B100 tiêu chuẩn có IP65 — bảo vệ hoàn toàn chống bụi xâm nhập và chống tia nước phun từ mọi hướng. Điều này bao phủ hầu hết các môi trường công nghiệp trong nhà bao gồm cả máy có tia nước làm mát bắn tung tóe. Biến thể hậu tố #0100 (A06B-0212-B100#0100) nâng cấp khả năng chống thấm lên IP67, cung cấp khả năng bảo vệ chống ngâm tạm thời ở độ sâu lên đến 1 mét. Đối với các máy có yêu cầu ngâm nước làm mát nặng hoặc rửa sạch, nên chỉ định phiên bản #0100.

Q5: Cần xác minh những gì khi lắp đặt A06B-0212-B100 như một bộ phận thay thế?

Ba kiểm tra là cần thiết trước khi vận hành. Thứ nhất, xác nhận các tham số trục trong CNC được đặt thành số loại động cơ αiS 2/5000 từ hướng dẫn tham số servo của Fanuc — cài đặt loại động cơ không chính xác gây ra bất ổn servo hoặc lỗi bộ khuếch đại. Thứ hai, xác minh khớp nối mâm cặp trên trục thẳng trơn — đảm bảo mô-men xoắn kẹp của mâm cặp chia đáp ứng thông số kỹ thuật của nhà sản xuất khớp nối và cung cấp đủ ma sát để chống lại mô-men xoắn đỉnh của trục. Thứ ba, xác nhận pin dự phòng trong bộ khuếch đại servo α ở tình trạng tốt; pin hết sẽ đặt lại bộ đếm vị trí tuyệt đối và yêu cầu chu trình quay về điểm tham chiếu trước khi có thể tiếp tục sản xuất.
