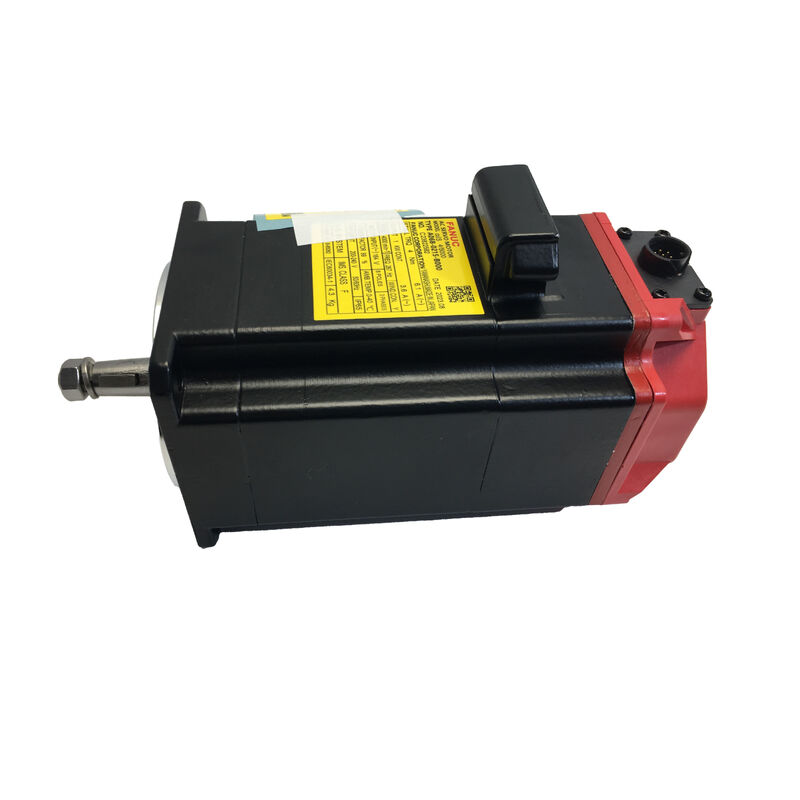

Động cơ Servo AC Fanuc A06B-0215-B000

βis Series · Không có phanh · Động cơ Servo nhỏ gọn, độ chính xác cao cho điều khiển trục CNC

Động cơ không gây chú ý

Động cơ servo tốt nhất trong máy là động cơ mà bạn quên đi sau khi lắp đặt. Nó chạy. Trục giữ được dung sai. Bề mặt hoàn thiện nhất quán. Lỗi theo dõi vẫn phẳng trong suốt ca làm việc. Không ai mở tủ điện để điều tra, vì không có gì để điều tra.

Đó là tiêu chuẩn mà Fanuc A06B-0215-B000 được chế tạo để đáp ứng. Đây là động cơ servo AC dòng βis nhỏ gọn không có phanh tích hợp — được cấu hình cho các ứng dụng trục ngang, nơi hệ thống truyền động xử lý chuyển động và nhiệm vụ của động cơ là thực hiện nó một cách chính xác, lặp đi lặp lại và không đưa ra các biến số mà bộ điều khiển phải bù trừ.

Động cơ khung nhỏ. Tải công việc chu kỳ cao. Khoảng thời gian bảo trì dài. Sự kết hợp đó xác định vị trí của động cơ này, và đó là điều mà thiết kế βis được tối ưu hóa.

Thông số kỹ thuật

Những gì được tích hợp vào động cơ này thực sự quan trọng

Bộ mã hóa giữ vị trí mà không cần trợ giúp. Bộ mã hóa nối tiếp tuyệt đối trên A06B-0215-B000 giữ nguyên vị trí trục qua các chu kỳ nguồn, dừng khẩn cấp và tắt máy đột ngột — không cần pin định vị, không cần trình tự tham chiếu khi khởi động. Bộ điều khiển thức dậy và đã biết trục đang ở đâu. Trên một máy có chu kỳ cao hoạt động ba ca, việc loại bỏ trình tự định vị mỗi khi máy khởi động lại là một sự tiết kiệm thời gian thực sự.

Phớt trục được đánh giá cho những gì môi trường gia công thực sự làm. IP67 ở đầu trục có nghĩa là điểm dễ bị tổn thương nhất trên động cơ — nơi trục quay ra khỏi vỏ — được niêm phong chống lại sự ngâm nước làm mát, không chỉ là bắn tóe. Trong môi trường gia công đang hoạt động, nơi chất lỏng cắt di chuyển vào mọi khe hở mà nó có thể tìm thấy, xếp hạng đó là thứ ngăn chặn sự nhiễm bẩn bộ mã hóa và hỏng vòng bi sớm.

Dao động mô-men xoắn được kiểm soát, không chỉ được chỉ định. Điều này thể hiện rõ nhất ở các lần chạy hoàn thiện chậm. Một động cơ có đầu ra mô-men xoắn tốc độ thấp không nhất quán tạo ra các bất thường bề mặt không thể điều chỉnh bằng CNC — chúng đến từ vật lý của chính động cơ. Hình học cuộn dây βis giữ cho việc cung cấp mô-men xoắn mượt mà ở tốc độ quan trọng đối với bề mặt hoàn thiện.

Hành vi nhiệt ổn định trong suốt ca làm việc, không chỉ khi khởi động. Lớp cách điện và lựa chọn vòng bi trong dòng βis đều được chọn cho hoạt động liên tục. Một động cơ chạy ở trạng thái cân bằng nhiệt trong suốt ca làm việc tạo ra hành vi trục nhất quán. Một động cơ nóng dần lên và trôi đi sẽ gây ra lỗi định vị rất khó phân biệt với các biến số máy khác.

Không có phanh nghĩa là lắp đặt nhẹ nhàng và đơn giản hơn. Trên các trục ngang, phanh làm tăng trọng lượng và dây điện mà không phục vụ chức năng. Cấu hình B000 loại bỏ nó. Động cơ dễ dàng xử lý hơn trong quá trình lắp đặt, dây điện tủ điều khiển gọn gàng hơn và không có gì trong cấu hình mà không có lý do.

Nơi động cơ này được lắp đặt

A06B-0215-B000 là động cơ khung nhỏ. Diện tích chiếm dụng của nó phù hợp với những nơi các bộ servo lớn hơn không vừa, và bộ mã hóa dòng βis cùng kiến trúc bộ truyền động có nghĩa là nó tích hợp vào các máy được điều khiển bằng FANUC mà không gặp các vấn đề tương thích đi kèm với các giải pháp thay thế không phải của OEM.

Trong thực tế, nó xuất hiện thường xuyên nhất trong bốn loại thiết bị. Máy tiện CNC nhỏ gọn, nơi điều khiển trục X và Z cần nhất quán trên hàng nghìn bộ phận mỗi ca và bộ mã hóa tuyệt đối của động cơ ngăn ngừa sự trôi tham chiếu giữa các lô. Trung tâm gia công đứng nhỏ, nơi không gian lắp đặt hạn chế làm cho khung nhỏ trở thành yêu cầu thực tế chứ không chỉ là sở thích. Trung tâm taro và khoan, đảo chiều trục với tần số cao và cần phản ứng mô-men xoắn nhanh mà không có lỗi vị trí tích lũy giữa các chu kỳ. Và các trục phụ trên máy đa chức năng — bàn quay, bộ thay dao, bộ chỉ mục pallet — nơi yêu cầu khả năng tương thích giao thức FANUC nhưng ứng dụng không biện minh cho kích thước hoặc chi phí của bộ phận dòng αi.

Điểm chung của tất cả chúng là một máy hoạt động liên tục, trong môi trường không hề dễ dàng, với dung sai không có chỗ cho động cơ trở thành một biến số.

Một cách khác để suy nghĩ về quyết định mua hàng

Hầu hết các quyết định mua động cơ servo đều ưu tiên giá cả trước tiên. Điều đó có thể hiểu được. Đó cũng là nơi phép tính có xu hướng sai.

Một đơn vị đã được tân trang với mức giá thấp hơn không giống với một sản phẩm mới. Bộ mã hóa có giờ hoạt động. Độ ép vòng bi có thể đã dịch chuyển. Lớp cách điện cuộn dây đã trải qua các chu kỳ nhiệt làm giảm tuổi thọ còn lại — không phải bằng không, mà là đâu đó trong cuộc đời đó, một cách vô hình. Không có gì trong số này có thể phát hiện khi nhận hàng. Đơn vị trông sạch sẽ, trục quay tự do và bao bì có thể trông đủ giống với bản gốc để thuyết phục.

Nơi nó xuất hiện là sau này: lỗi theo dõi trục tăng chậm trong nhiều tháng, vòng bi bắt đầu phát ra tiếng ồn, lỗi bộ mã hóa xuất hiện và biến mất không liên tục trước khi nó trở nên vĩnh viễn. Tất cả đều có thể truy ngược lại tình trạng ban đầu, không có gì rõ ràng vào ngày mua.

Một A06B-0215-B000 mới không có hao mòn tích lũy. Vòng bi ở tình trạng nhà máy. Một bộ mã hóa chưa bao giờ chạy. Bảo hành OEM đầy đủ từ ngày đầu. Đối với một động cơ dự kiến sẽ chạy không giám sát bên trong máy sản xuất trong nhiều năm, đó không phải là những lợi ích trừu tượng.

Lưu ý về lắp đặt và chăm sóc dài hạn

Trước khi động cơ đến gần máy, hãy xác nhận rằng dung lượng mô-đun bộ khuếch đại βi khớp với dòng điện định mức của động cơ. Việc kiểm tra này mất vài phút và ngăn ngừa các xếp hạng không khớp gây ra lỗi ngay từ lần bật nguồn đầu tiên. Cũng xác minh kích thước vật lý và vị trí đầu nối so với bản vẽ lắp đặt máy trước khi mở hộp thiết bị — phát hiện sự không khớp tại máy tốn nhiều thời gian hơn so với phát hiện tại giai đoạn bản vẽ.

Sau khi lắp đặt, chẩn đoán cần theo dõi là lỗi theo dõi trục qua màn hình CNC. Xu hướng tăng chậm trong nhiều tuần — không phải lỗi đột ngột, mà là sự trôi dần — là dấu hiệu sớm của sự mòn phớt cáp bộ mã hóa trong các cài đặt tiếp xúc với chất làm mát. Giải quyết nó ở giai đoạn đó có nghĩa là thay thế cáp. Chờ lỗi cứng có nghĩa là dừng sản xuất đột xuất.

Đối với các đơn vị được lưu trữ, các quy tắc rất đơn giản: 0–40 °C, dưới 75% độ ẩm tương đối, không có ngưng tụ. Xoay trục bằng tay sáu tháng một lần để ngăn ngừa vết lõm vòng bi do tải tiếp xúc tĩnh. Không mở hộp cho đến ngày lắp đặt.

Câu hỏi thường gặp

Q1: Có phiên bản động cơ này có phanh tích hợp không? Có. Trong dòng βis, các biến thể có phanh chia sẻ cùng một động cơ cơ bản nhưng bao gồm một phanh điện từ tích hợp cho các ứng dụng trục dọc. A06B-0215-B000 không bao gồm phanh và là lựa chọn phù hợp cho sử dụng trục ngang. Nếu ứng dụng của bạn liên quan đến trục dọc hoặc bất kỳ tải nào cần được giữ khi nguồn điện bị ngắt, bạn nên chỉ định một biến thể có phanh thay thế.

Q2: Cần phần cứng bộ truyền động nào cho A06B-0215-B000? Động cơ này được thiết kế để sử dụng với các bộ khuếch đại servo dòng FANUC βi SVU hoặc βi SVM. Mô-đun bộ khuếch đại phải được xếp hạng để khớp với thông số kỹ thuật dòng điện của động cơ — đây không phải là chi tiết để ước tính. Xác nhận cặp phù hợp trước khi đặt hàng cả hai thành phần.

Q3: Có thể thay thế động cơ dòng β cũ mà không thay đổi gì khác không? Không nếu không có một số công việc xác minh. Dòng βis sử dụng giao thức bộ mã hóa nối tiếp được cập nhật so với dòng β ban đầu, điều này thường yêu cầu thay đổi tham số trong bộ điều khiển CNC sau khi lắp đặt. Vị trí đầu nối vật lý cũng có thể khác nhau giữa các thế hệ động cơ. Hãy coi nó như một sự thay thế có hướng dẫn chứ không phải là một sự hoán đổi trực tiếp, và lên kế hoạch kiểm tra tham số trước lần chạy trục đầu tiên.

Q4: Động cơ này tương thích với những hệ thống CNC nào? A06B-0215-B000 tương thích với các bộ điều khiển dòng FANUC 0i-D, 0i-F, 30i, 31i và 32i khi kết hợp với bộ khuếch đại dòng βi phù hợp. Khả năng tương thích với các thế hệ bộ điều khiển ngoài phạm vi này nên được xác nhận trước khi cam kết sử dụng động cơ làm bộ phận thay thế.

Q5: Cần kiểm tra những gì khi mua để xác minh đơn vị là mới thật sự? Tìm kiếm bao bì FANUC được niêm phong với nhãn xác thực còn nguyên vẹn, trục không có dấu hiệu mòn hoặc cọ xát ở rãnh then, và số sê-ri không có hồ sơ dịch vụ hoặc sửa chữa trước đó trong hệ thống của FANUC. Người bán có thể cung cấp tài liệu rõ ràng về nguồn gốc hàng mới là một tiêu chuẩn hợp lý. Nếu bao bì đã được mở hoặc thông tin nguồn không có sẵn theo yêu cầu, hãy yêu cầu làm rõ trước khi chấp nhận đơn vị.
